Lumophon, WL43 (Rádio)
Katalógy
Názov WL43
Model
Výrobca Lumophon
Výrobaod 1931 do 1932
TypRádio
Vlnové rozsahy DV, SV

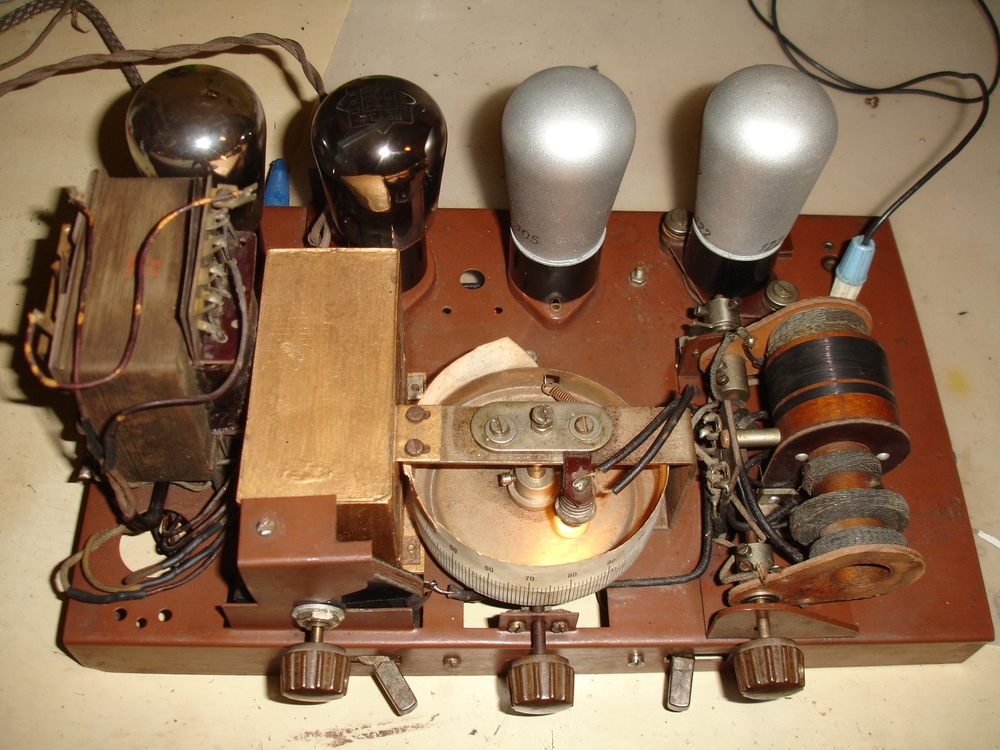

OsadenieREN904, REN904, RES164, RGN354
Zapojenie pätíc elektróniek

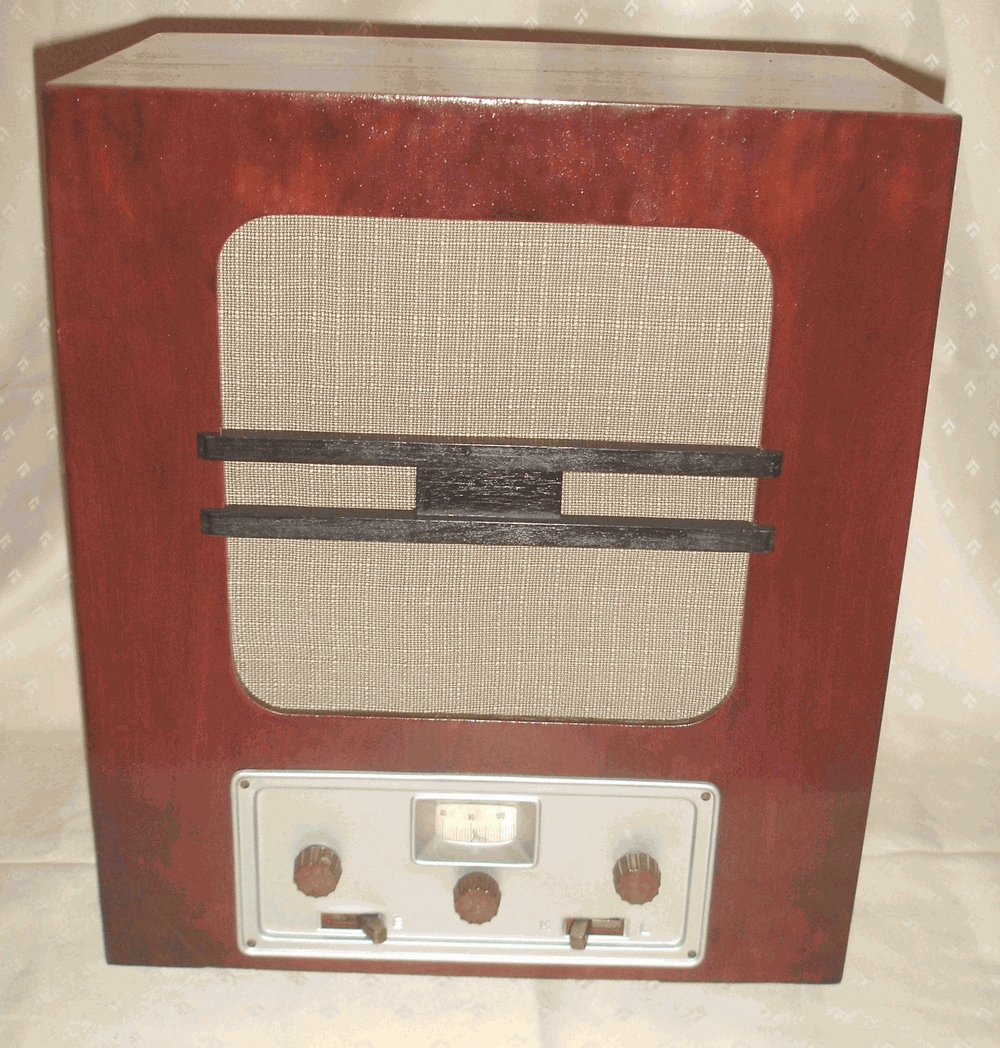

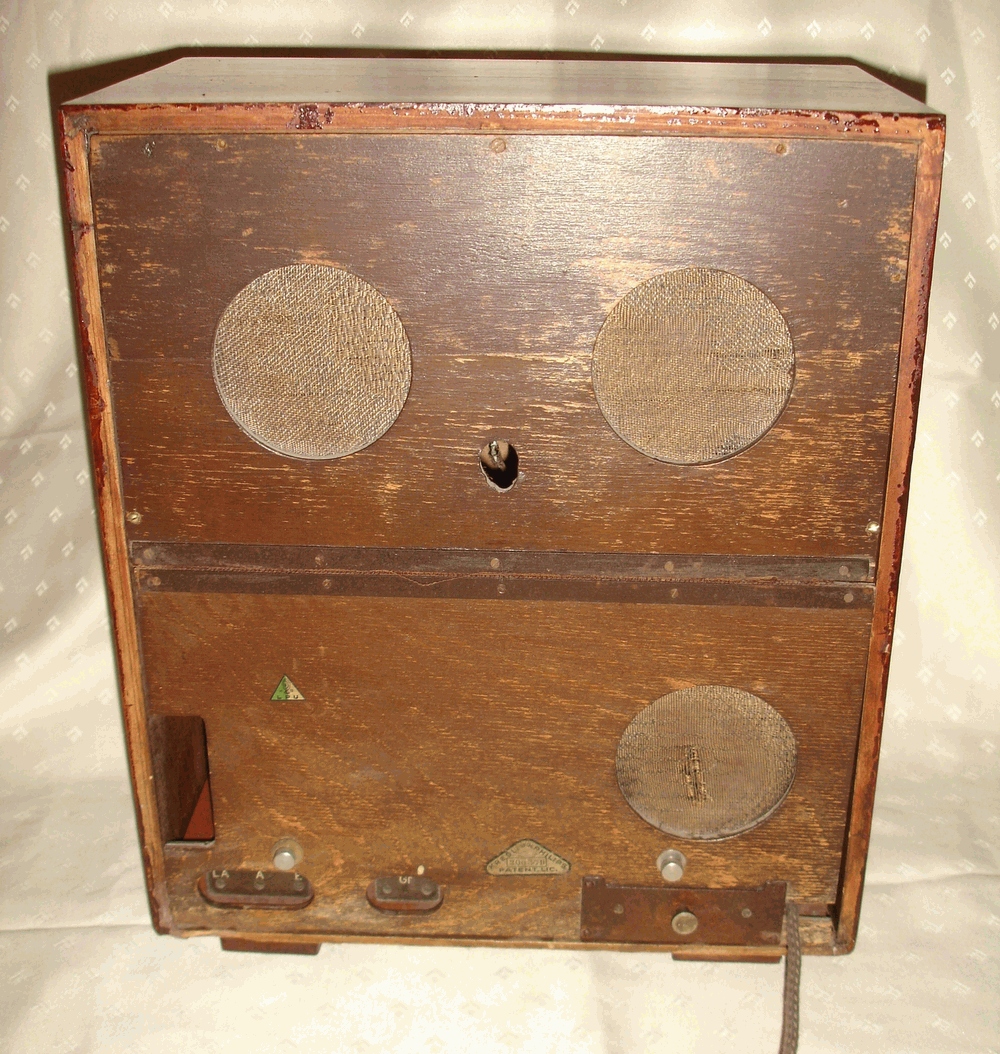

Skrinka Drevo (VIC:Z3S2)
Schéma, Postup renovácie
VariantyGL43, belgický Gloria WL43, Francúzky 50AH

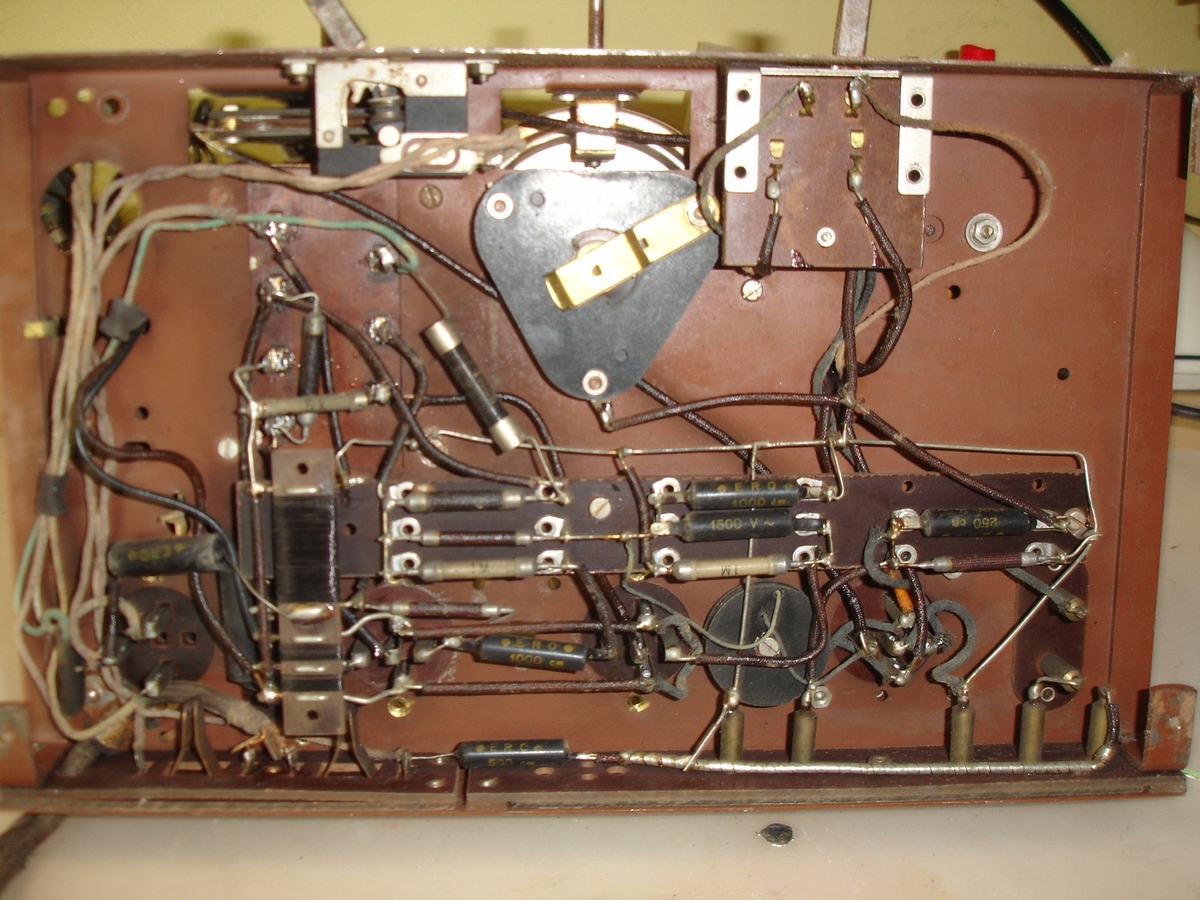

PopisPriamozosilňujúci prijímač, so spätnou väzbou, s nastavovaním väzby antény k ladiacemu obvodu, odporová väzba medzi stupňami, sieťové napájanie 110, 125, 125, 220V. Magnetický kmitací systém reporduktoru, 4 pólový.
ReferenciaFoto: V.Cingel, SR. Schéma: Empfanger Schaltungen band IV.
Vytvorené: 26.12.2018
