Renovace přijímače AEG CGE 105W

Před časem se mi poštěstilo přes Aukro zakoupit pro mne zvláštní typ rádia označeného AEG CGE 105W. Zprvu jsem myslel že to bude něco německého ale po odkrytování jsem začal pochybovat. Počal jsem pátrat po internetu a po malých mozaikách si pomalu sesbíral různé data. Podařilo se mi vypátrat že firma CGE - Compagnia Generale di Elettricita z Milána v roce 1939 –1941 vyráběla typ Gioiello 105 navlas vzhledově stejný s typem AEG CGE 105W který byl vyráběn až v roce 1943/1944. Také elektrické schéma je téměř identické až na jiné typy elektronek a pod. Vnitřnosti jsou také osazeny součástkami italské firmy Geloso. Tak nevím jak je firma AEG do tohoto přijímače vlastně zapojená - byla válka, Italové byly spojenci tak bůh ví.

CGEPopis.pdf

Já před samotnou renovaci přijímač prohlédnu a porovnám se schématem (pokud je) a posoudím uměleckou tvořivost předešlých zásahů. Jelikož upřednostňuji elektrickou funkčnost nejprve samotné šasi zprovozním bez ohledu jakou součástku použiji. Originál součástky pokud jsou vadné samozřejmě nevyhodím, ale později pokud to jen jde repasuji. Až přijímač šlape jak má, přijde na řadu postupná výměna neoriginálních dílů a odstranění neodborných zásahů. Šasi přijímače podle špíny umývám teplou jarovou vodou hned nebo až po prvotním oživení.

Původní stav






Cívková souprava. Moc se mi do toho nechtělo, neboť rádio hrálo ale na dlouhých vlnách vykazovalo daleko nižší citlivost a popraskávalo. Nakonec se ukázalo přerušené vinutí L3 (naštěstí ve vrchních závitech) a svod na kondenzátoru C4. Při té příležitosti jsem zjistil chybně zakreslené schéma které jsem měl k dispozici. Právě u dlouhovlnné cívky chyběl zakreslen spínací kontakt, bez něj by to nejelo. Později jsem zjistil další dvě nesrovnalosti v jiné části schématu které nesouviseli s takzvanou uměleckou tvořivostí. Zde již jsou schémata upravená, zakreslil jsem i připojovací body cívkové soupravy, v přijímači je to dost nepřehledné.

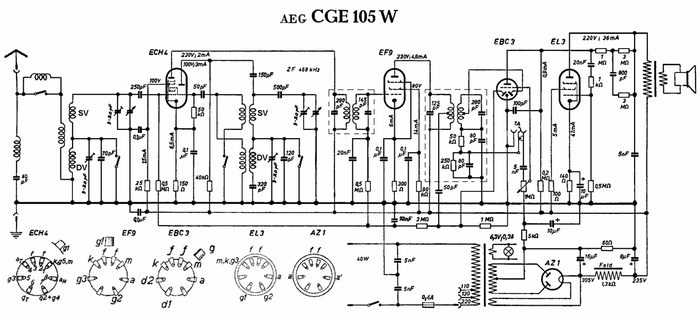

Celkové schéma

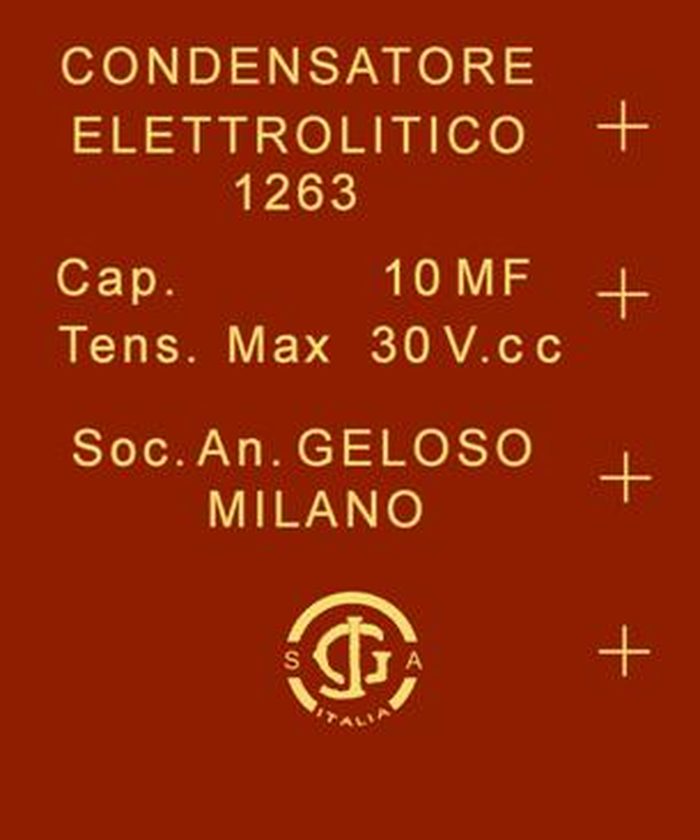

Repliky. Samozřejmě všechny elity buď jsou vyschlé nebo nepůvodní. Jeden se mi podařil opravit vložením jiného kondenzátoru do původního obalu a druhý podle originálu kompletní replika. Dále bylo nutno vyrobit repliku jednoho chybějícího knoflíku a chybějících žeber před reproduktor









Šasi. V tomto případě jsem se rozhodl pro kompletní očistu až po oživení šasi přijímače. Takže opět vše co jde, rozebrat a v tomhle případě připravit pro nástřik. Předem oživené šasi se při zpětné montáži pouze skládá a není poté s čistým šasím tolik manipulovat




Oprava skříňky. Celou skříňku jsem nejprve očistil lihem a poté acetonem nasátou hadrou postupně jemně otíral. Nejhorší bylo najít kousek obdobně zabarveného dřeva u žeber neboť je to v přímém pohledovém místě. Nakonec pomohla překližka a pro retuši jsem použil černou voskovku pro zdůrazněni let dřeva. Spodní část je hračka, použil jsem kousky dřeva a dřevařský tmel, stejně se to přestříkne na černo.








Sestavené šasi







Skříňka není nijak přebrušována, na tohle opravdu stačil aceton a poté nějaká ta vrstva laku. Již tak tenkou dýhu jsem nechtěl ubrušovat.

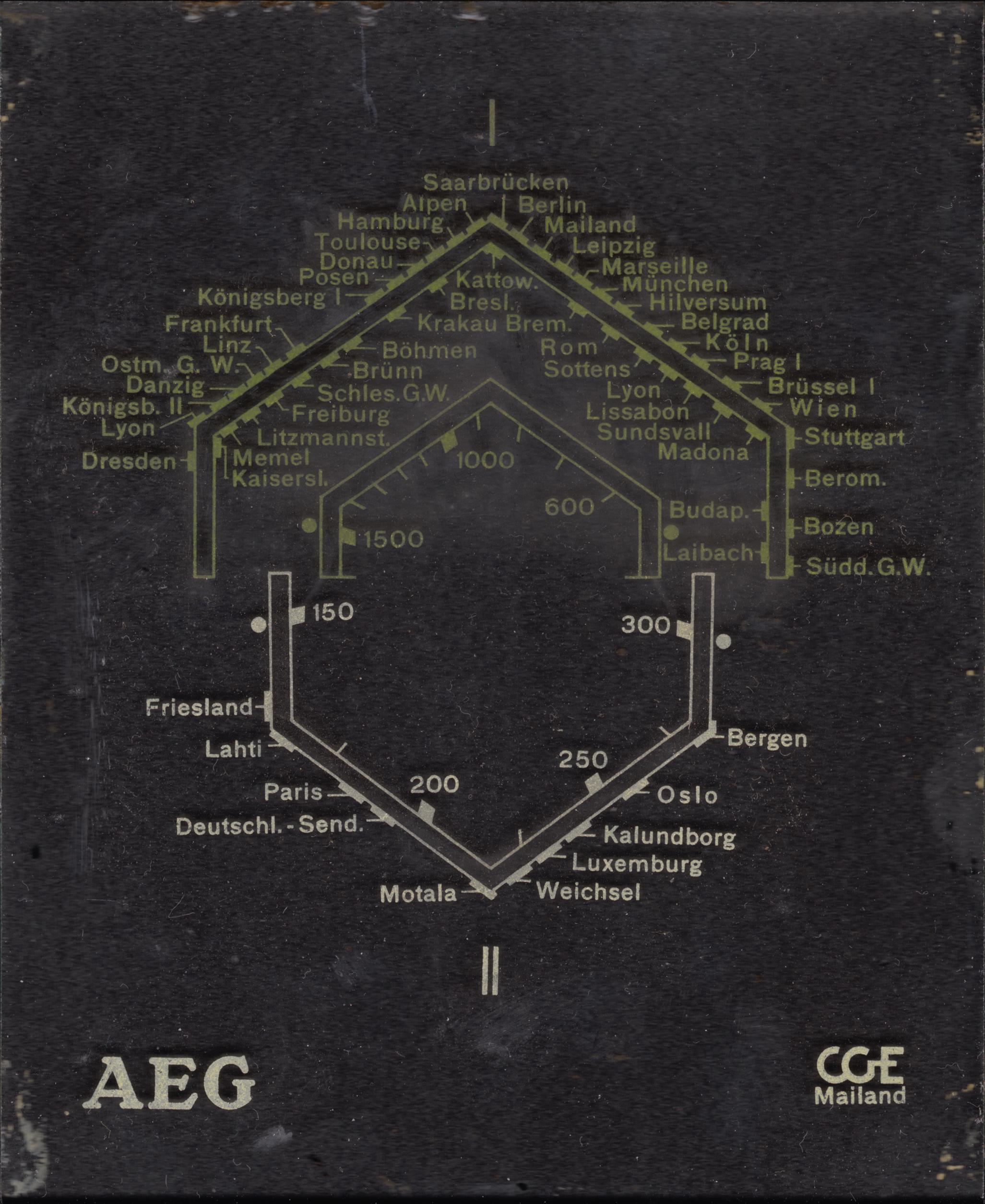

Sken stupnice

Stupnice sken.jpgStupnice replika.jpg
