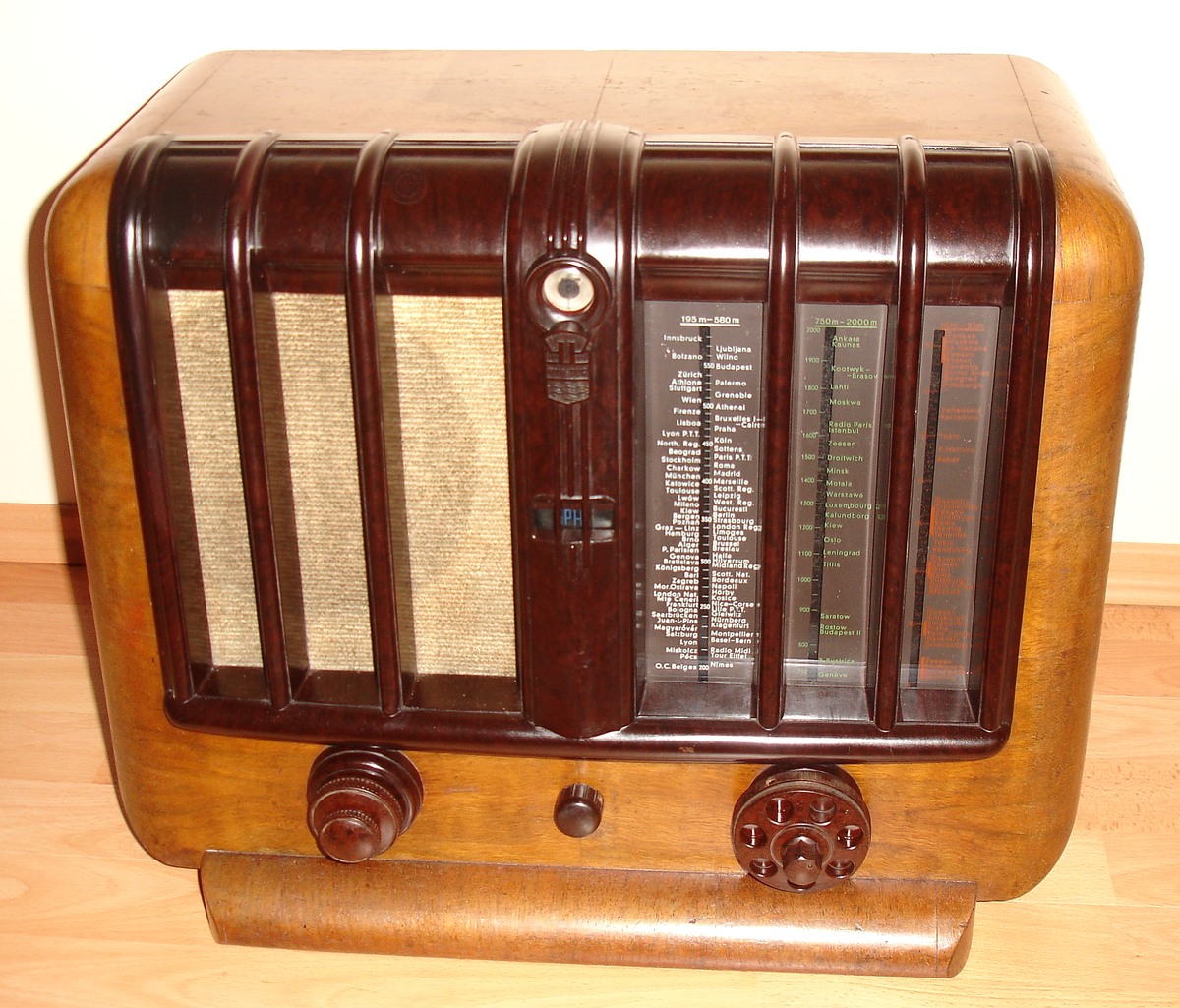

Minerva, 386W (Rádio)
Katalógy
Názov 386W
Model
Výrobca Minerva
Výrobaod 1937 do 1938
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieEK2, EF5, EBC3, EL3, EM1, AZ1
Zapojenie pätíc elektróniek
Skrinka Drevo, Bakelit (VIC:V3P2M)
Postup renovácie, Stupnica
Varianty386W bez budenia v reproduktore, 386 s budením.
PopisSuperhet, MF:473kHz, zaujímavé riešenie rýchleho ladenia pomocou kolieska (pri prenutí na rýchle ladenie oscilátor nekmitá, rádio je tiché), tónová clona+prepínanie šírky pásma v mf filtroch, gramo vstup, sieťové napájanie.
ReferenciaEmpfanger Schaltungen XI
Vytvorené: 12.10.2016
