General Electric, 250 (Rádio)
Katalógy
Názov 250
Model
Výrobca General Electric
Výrobaod 1946 do
TypRádio
Vlnové rozsahy SV
Osadenie1LN5, 1LC6, 1LN5, 1LH4, 3Q5
Zapojenie pätíc elektróniek
Skrinka Kov
VariantyPopis včetně schematu je také v Radioamatéru 7 - 8/1948

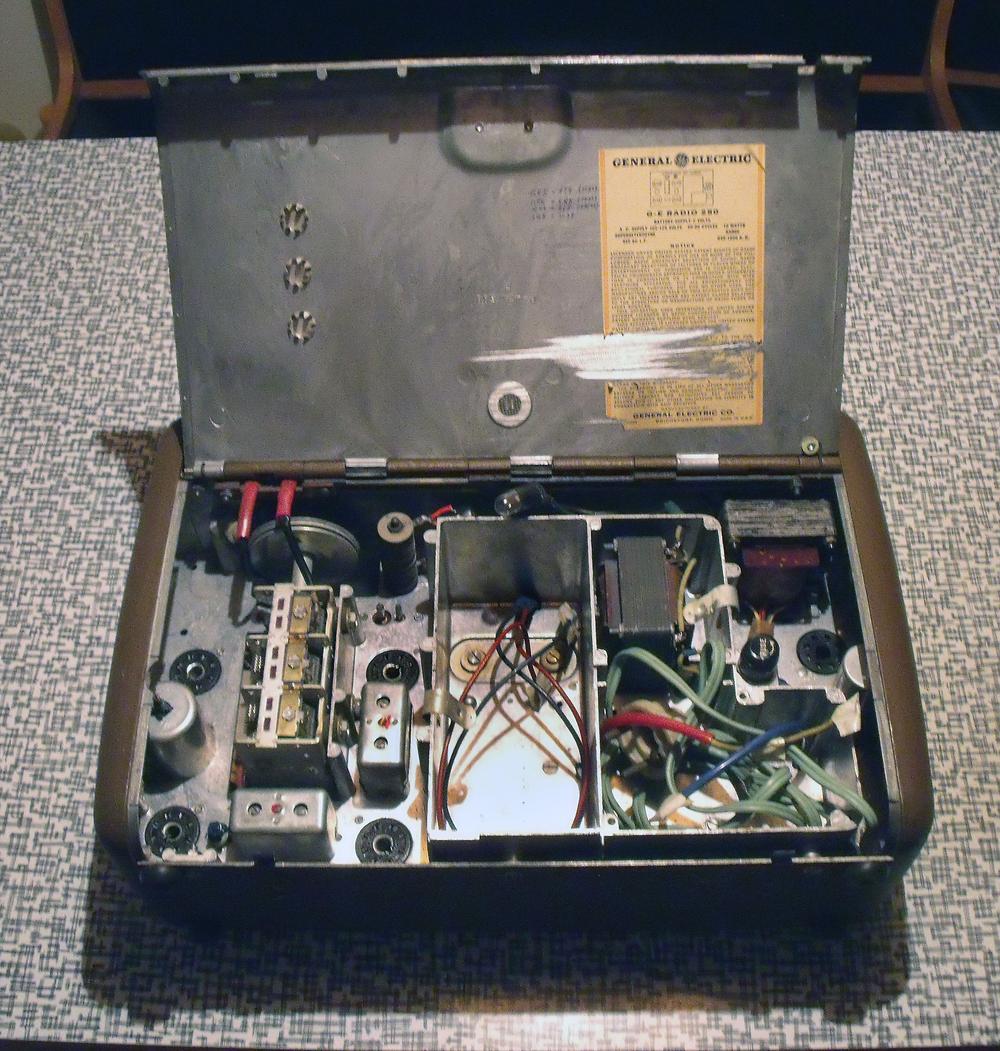

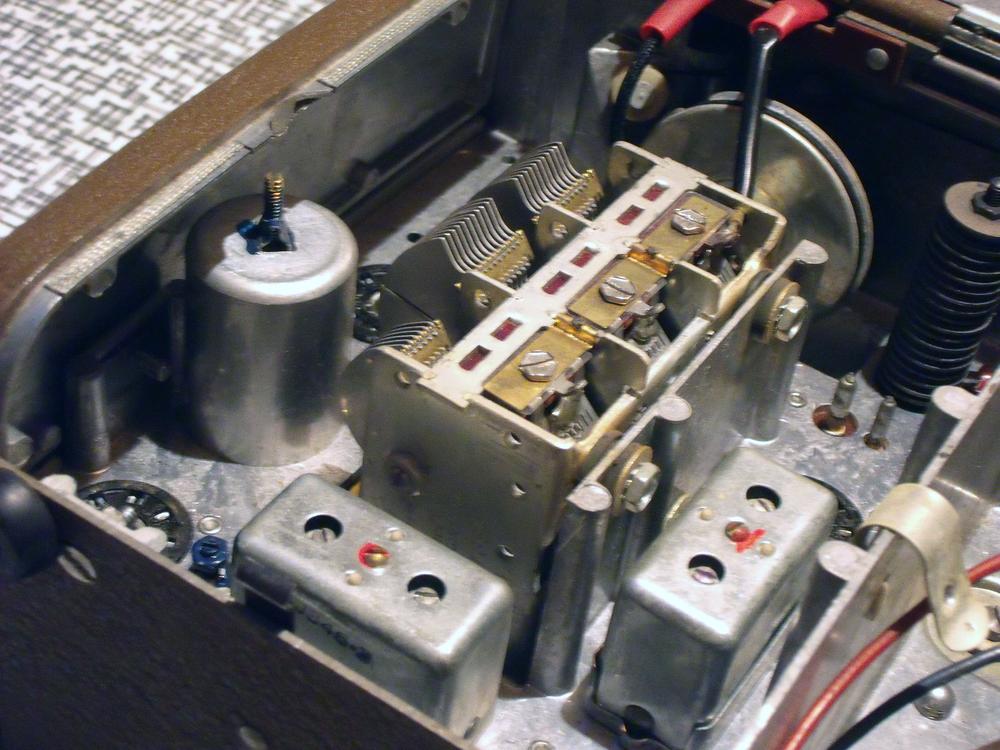

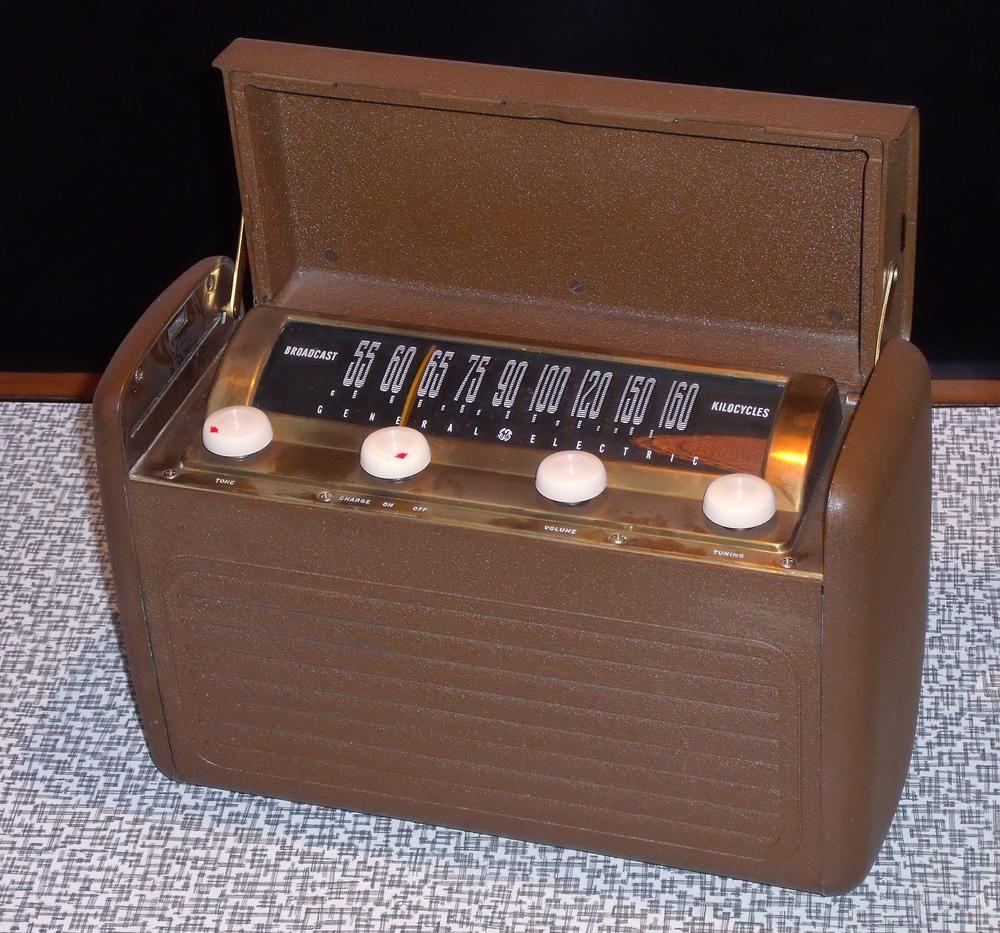

PopisSedmiobvodový superhet s laděným vf předzesilovačem s mf 455 kHz a středovlnným rozsahem 540 - 1600 kHz. Robustní skříň je stříkaný odlitek z lehkého kovu, v bakelitovém víku je rámová anténa. Rozměry jsou 145 x 240 x 370 mm, váha 8,5 kg. Napájení z vnitřního dvouvoltového olověného akumulátoru 40 Ah (!) nebo ze sítě 105 až 125 V / 50 až 60 Hz, obojí přes vibrační měnič. Celá síťová část ve vyobrazeném kusu chybí. Vzhledem k jedinému rozsahu je ladicí trojitý kondenzátor nesouměrný s odlišnou oscilátorovou částí, což odstraňuje problémy se souběhem a vede k mimořádné citlivosti v celém rozsahu ladění, podobně jako u T 60 nebo Dorise.
ReferenciaText a foto: M.Endler, ČR
Vytvorené: 16.2.2013
