Radio Adler, NAG - Anódový zdroj (Napájací zdroj)
Katalógy
Názov NAG - Anódový zdroj
Model

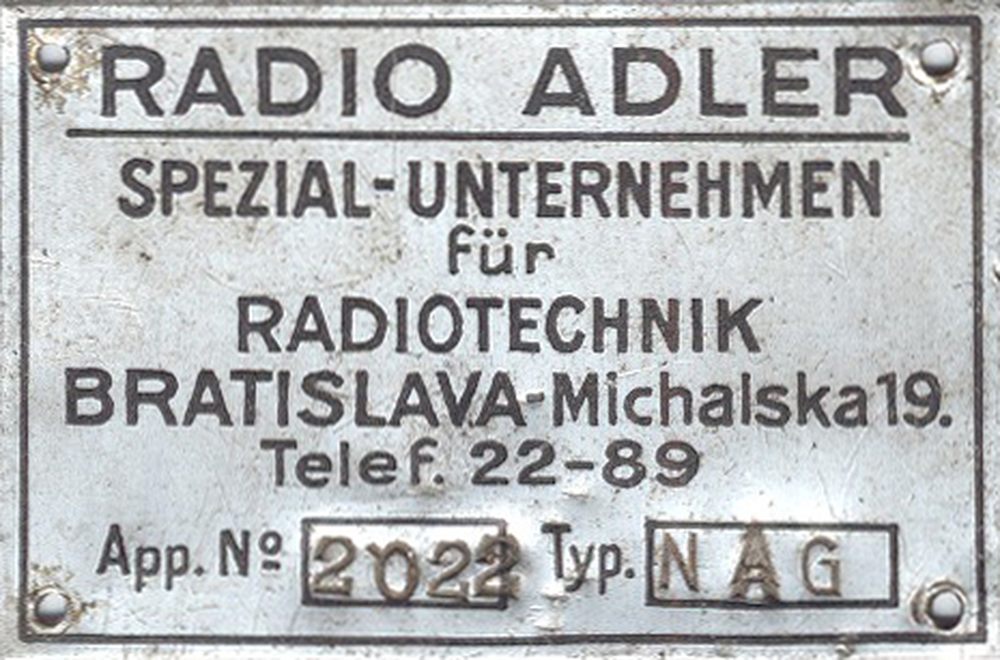

Výrobca Radio Adler
Výrobaod 1929 do
TypNapájací zdroj
Osadenie
Skrinka Drevo (VIC:PRISL)
Varianty

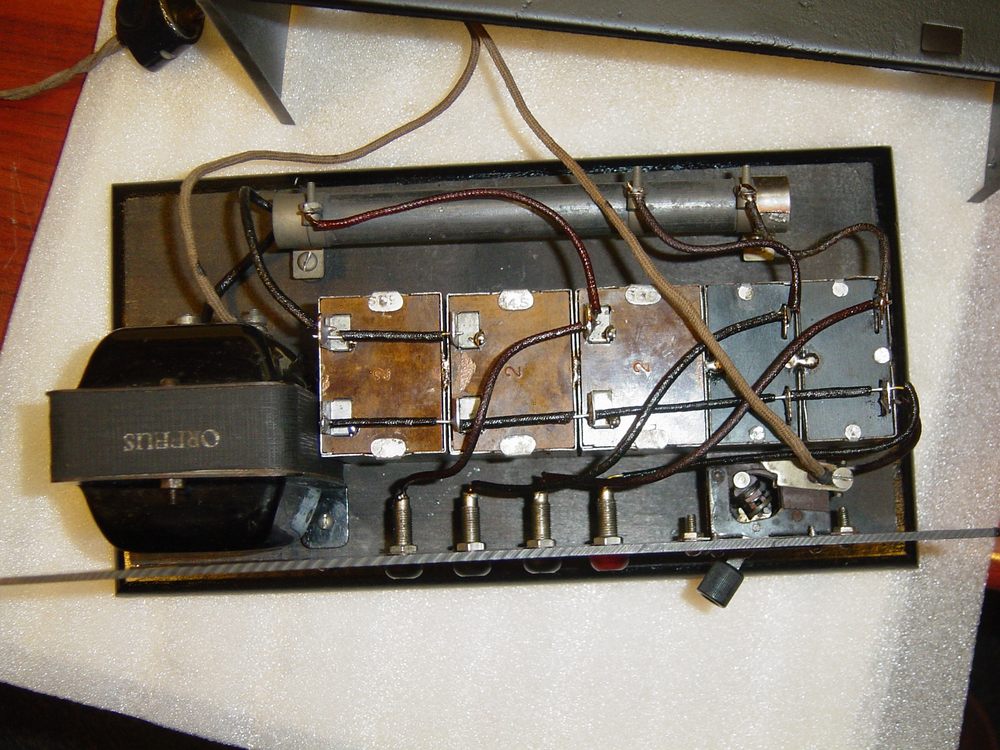

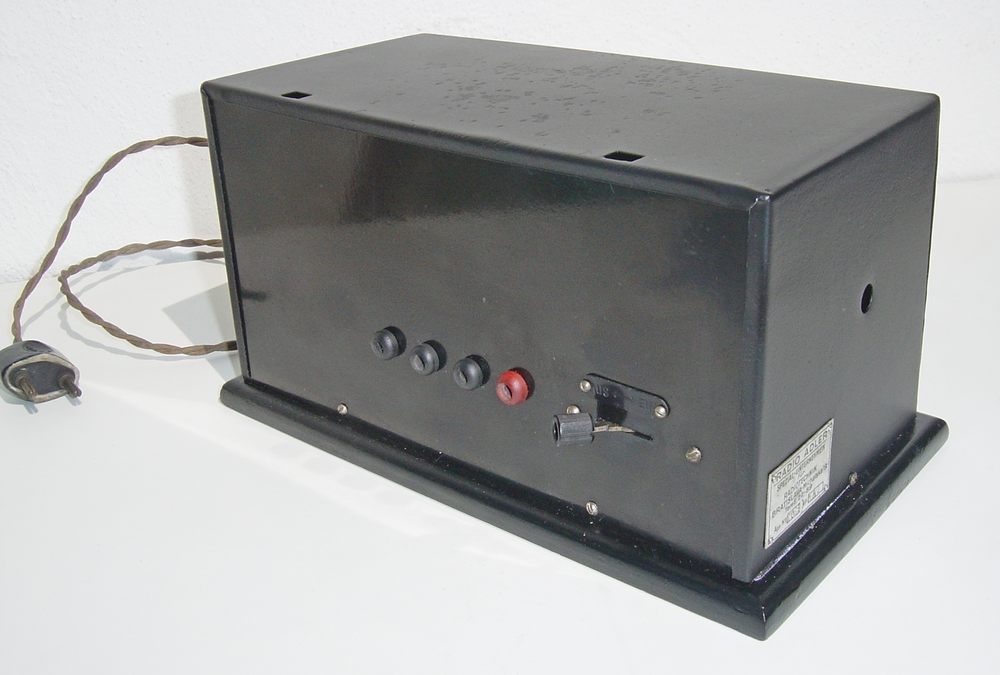

PopisAnódový zdroj s jednosmerným napájaním. Obsahuje 1-pólový vypínač, tlmivku 11H, filter z 3 paralelne zapojených blokov Siemens 2uF/600V, odporový delič na jednej uhlíkovej tyčke a 2 bloky na výstupe WEGO 2uF/500V. Červená svorka je zem. Na blokoch je dátum 3/1929.
ReferenciaFoto a popis: E.Pavlík, SR
Vytvorené: 4.6.2012
