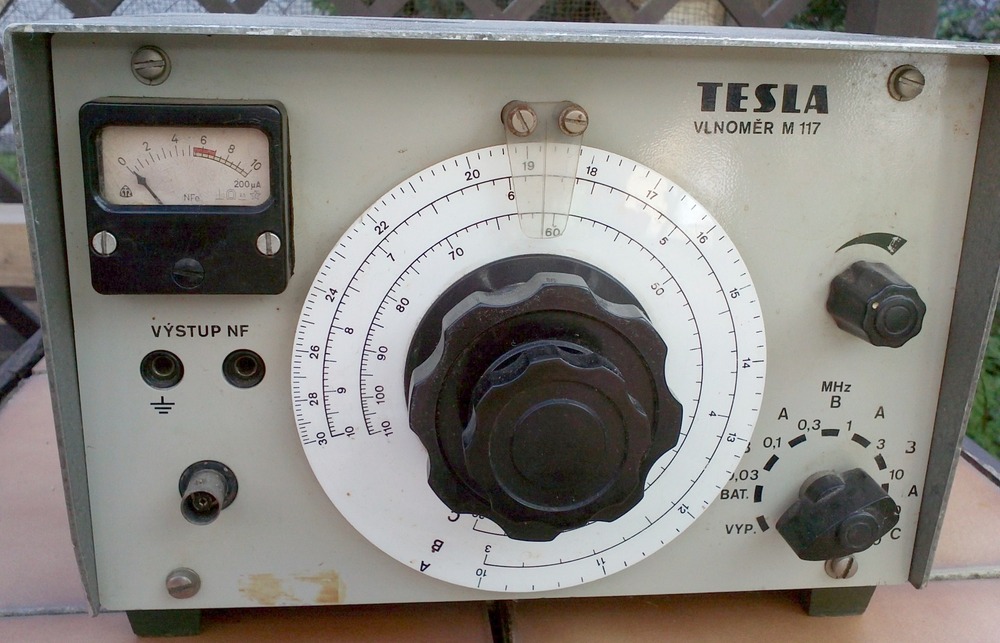

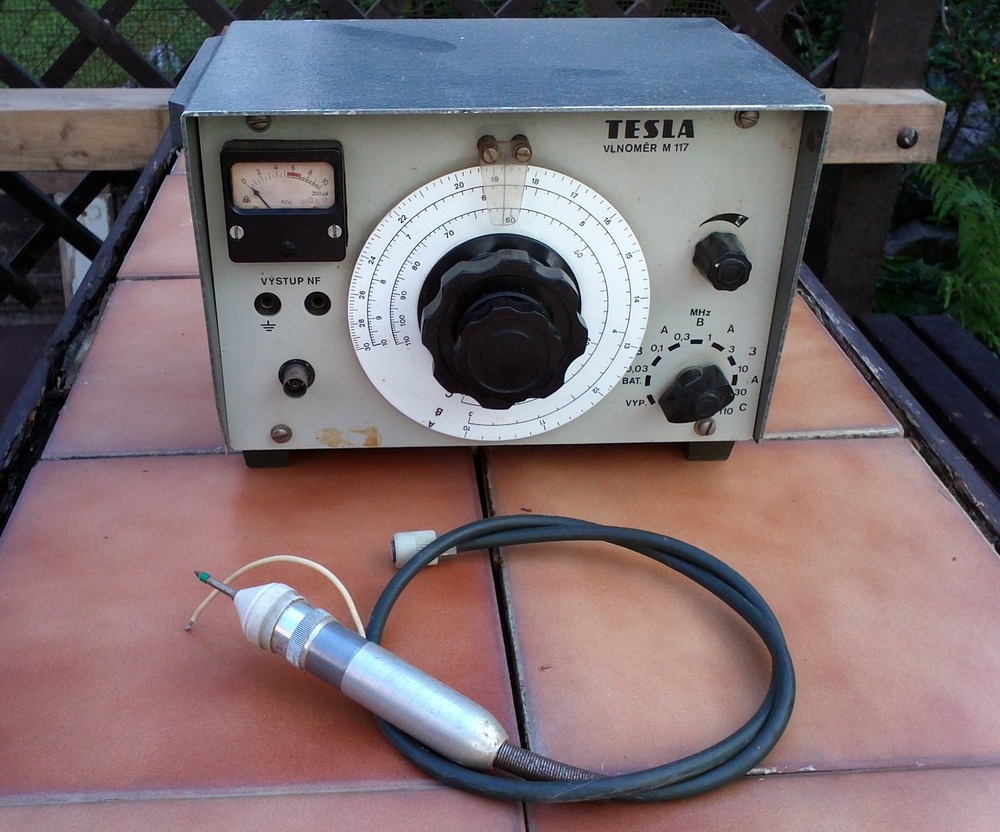

Tesla, M117, Vlnomer (Merací prístroj)
Katalógy
Názov | M117 |
Model | Vlnomer |
Výrobca | Tesla |
Výroba | od 196? do |
Typ | Merací prístroj |
Osadenie | GF506, OC175 x 2, GA205 x 2 (GF506, 2x GC508, 2x GA206)
|
Skrinka | Kov |
Varianty | |

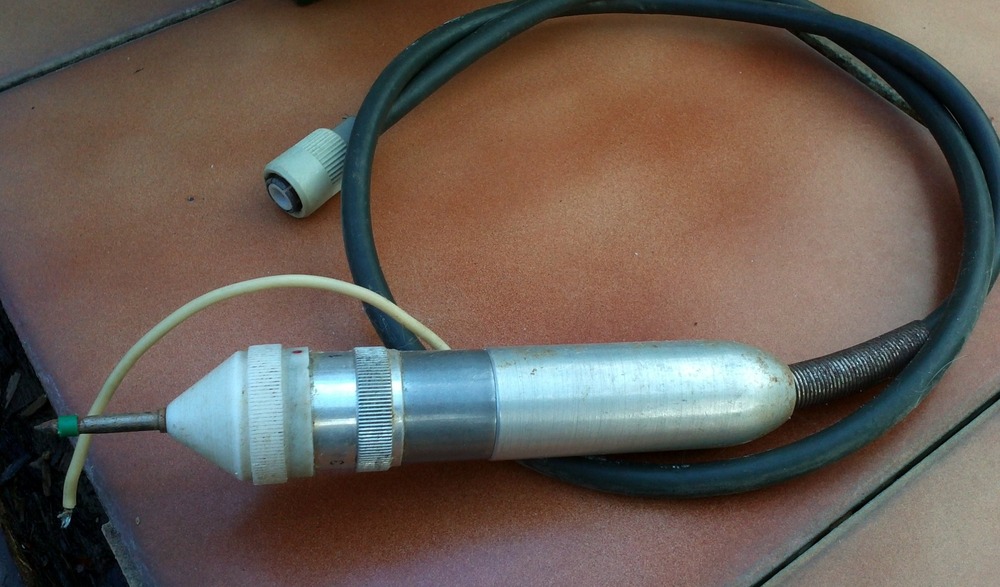

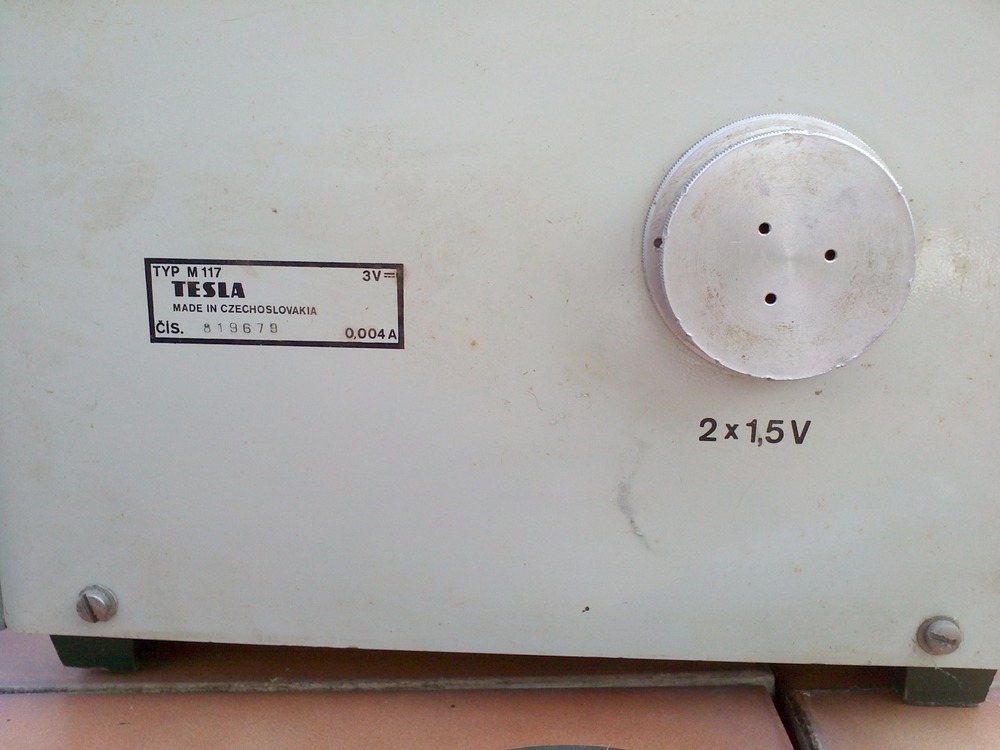

Popis | Vlnoměr, rozsah od 30 kHz do 110 MHz, v 7 pásmech, Dotyková sonda, 3 přepínatelné vstupní kapacity. Možnost měřit také pomocí vazební smyčky, ale ta nebyla v příslušenství. Napájení 3V, pomocí dvou velkých monočlánků. Získaný přístroj byl bez vstupního konektoru a měřicího přístroje. Na zprovoznění byly použity neoriginální díly - konektor BNC namísto původního Tesla Brno a miliampérmetr 0,2 mA z indikátoru od RDM61 namísto původního s rozsahem 0,1 mA. |
Referencia | Návod na obsluhu Tesla, n.p. Foto: J.Simandl (ČR)
|
Vytvorené: 25.3.2012
