Gramofónové závody, n.p., LE58, Supraphon (Hudobná skriňa)
Katalógy
Názov LE58, Supraphon
Model
Výrobca Gramofónové závody, n.p.
Výrobaod 1958 do 1958
TypHudobná skriňa
Osadenie6F31 x 3, 6H31, 6B32, 6F32, 6L31, EM80, AZ11

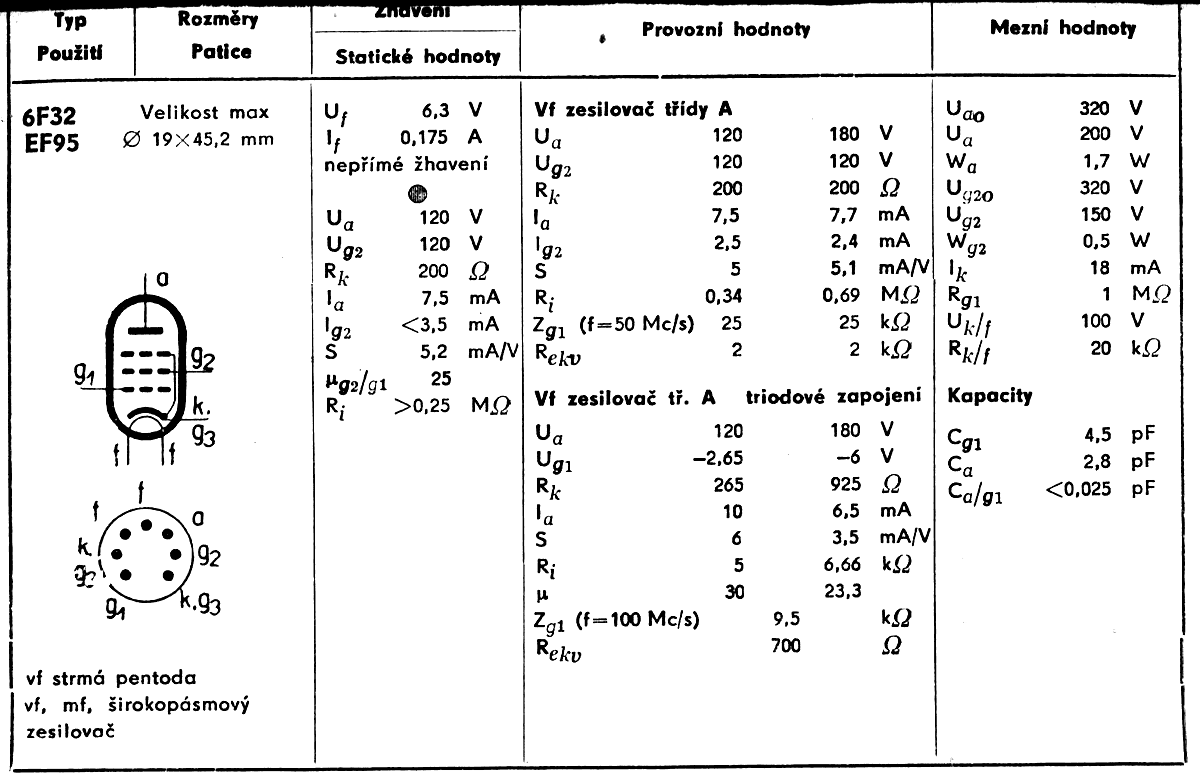

Zapojenie pätíc elektróniek
Skrinka Drevo
Schéma
Varianty

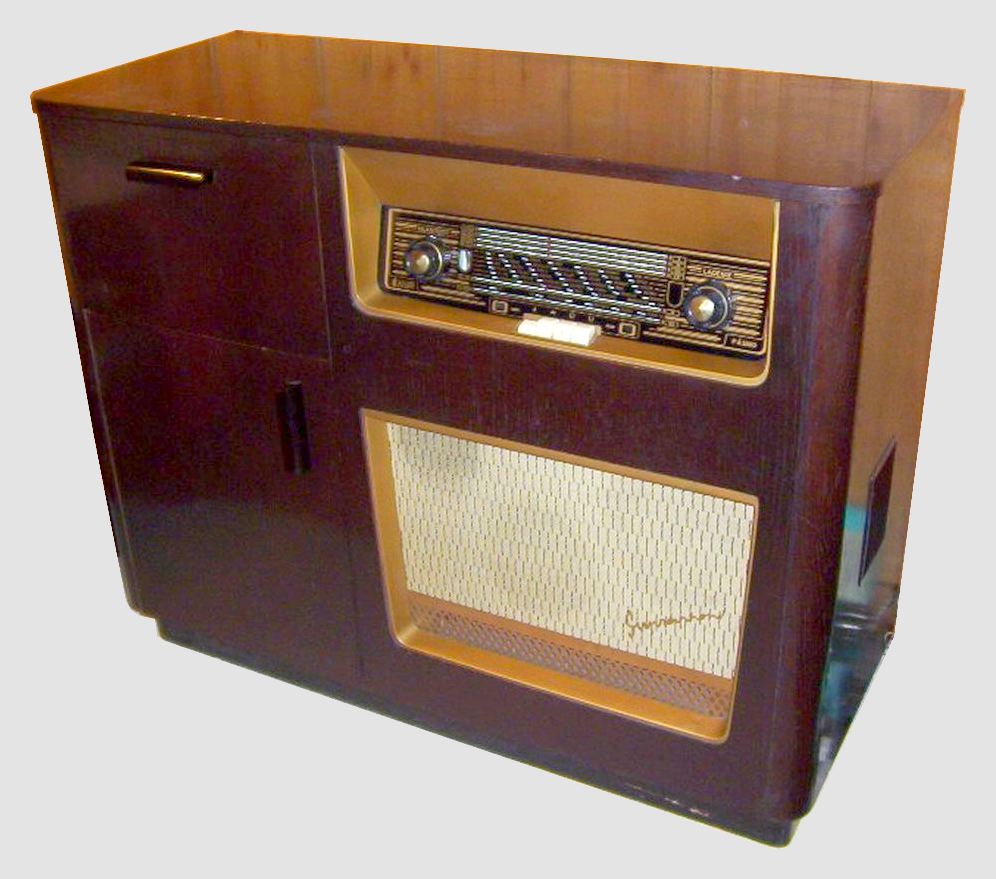

PopisSkříňové gramorádio s využitím šasi z přijímače 721A Festival. Sedmiobvodový (KV1-KV4, SV, DV) superhet s napájením ze střídavé sítě 110, 125, 150, 220, 245V/50Hz. Čtyřrychlostní gramofon (16, 33, 45, 78 ot.), krystalová vložka se dvěma hroty pro standardní a mikro drážku, samočinné vypínání po dohrání desky. Tlačítkové přepínání šířky pásma, gramofonu a unifonu, elektronkový indikátor vyladění, reproduktorová soustava s basreflexovou ozvučnicí. 4 kulaté reproduktory, 1 o prům. 200 mm, 1 o prům. 160 mm a dva o prům. 100 mm, skleněná stupnice, dřevěná skříň, mosazné terče a obruby knoflíků, bakelitový rámeček bočního reproduktor
ReferenciaE.Kottek: Čsl.rozhlasové a televízní přijímače I.
Foto a text: Ondřej Folwarzczny ČR
Vytvorené: 29.11.2010
