Názov 500A
Model Melophon
Výrobca Tesla
Výrobaod 1947 do 1948
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieECH21 x 2, EBL21, EM11, AZ11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V2D0M)
Servisný návod
VariantyMelophon je označenie rádií Tesla vyvážaných do Francúzska. Objavovalo sa aj na novších prijímačoch (Vltava, Dalibor). Model 500A vychádza z prijímača Tesla Signál (predtým REL Signál) a líši sa iba ladiacou stupnicou.

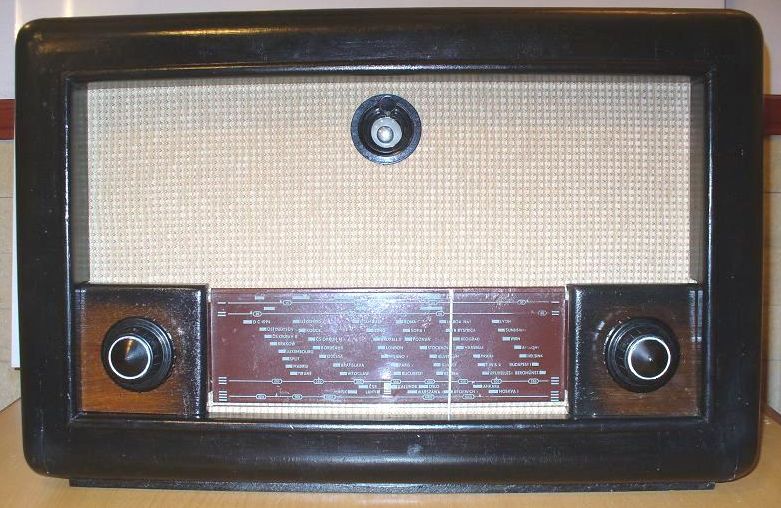

Popis6-okruhový (na SV 7-okruhový) superhet (MF = 468 kHZ) na striedavý prúd. Drevená skriňa 488 x 318 x 218 mm, magické oko v bakelitovom rámiku, sklenená stupnica v metroch s názvami vysielačov. Dynamický reproduktor.
ReferenciaFoto: O.Marholt ČR
