Tesla, 407U-5 (Rádio)
Katalógy

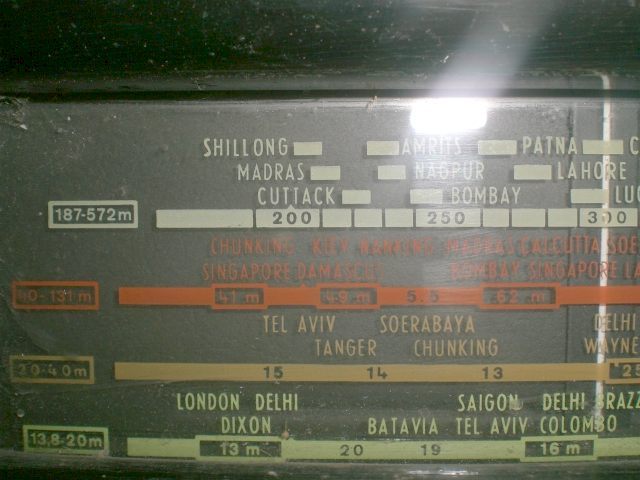

| Varianty | 407U, 407U-2, 407U-5, 407U-7. Na obrázkoch je exportná verzia 407U-5 so štvorfarebným vyhotovením stupnice a vlnovými rozsahmi 3x KV a SV. V tomto vyhotovení sa prijímače vyvážali do tropických krajín, kde sa nevyužívalo pre rozhlas pásmo dlhých vĺn ale naopak bolo veľmi obľúbené tzv. tropické pásmo okolo 50 - 150 m. Prístroj na obrázkoch je amatérsky prerobený na striedavé napájanie s trafom a elektrónkami E21. Daľšia verzia 407U-5Z s jednofarebnou stupnicou, bez mien vysielačov, štyri vlnové rozsahy. |

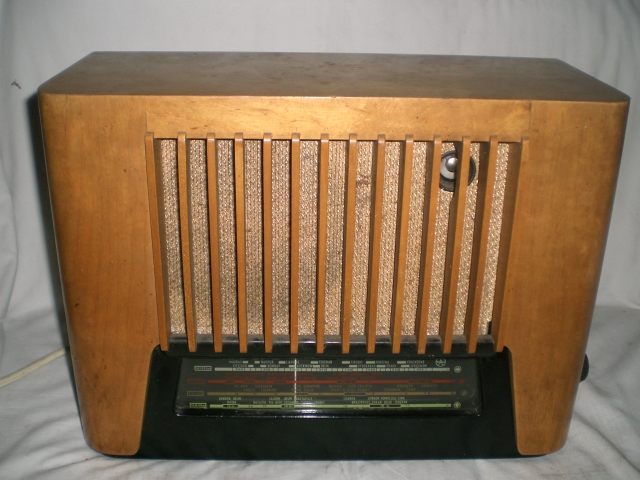

| Popis | 6-okruhový superhet (MF:452kHz) s univerzálnym napájaním. Drevená skrinka 410 x 302 x 172 mm, drevené lišty pred reproduktorom, sklenená stupnica v metroch s menami staníc. Dynamický reproduktor 160 mm, magické oko, dvojstupňová tónová clona. Výrobca: Tesla n.p. Praha Hloubětín.

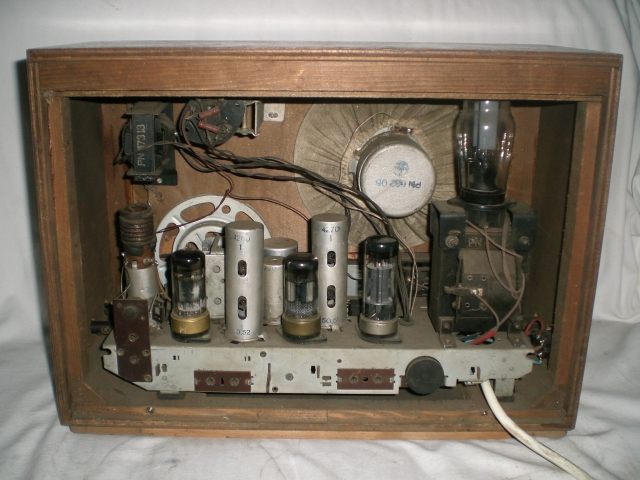

Na obrázku: Exportní typ nebo je chassis překopané...? Chassis je osazené ECH21, ECH21, EBL21, EM11, trafo s AZ1, stupnice s tropickými názvy stanic, dle Kottka (rozsahů) by se mohlo jednat o 407U-5 ... Vlnové rozsahy: 13,8 - 20 m ; 20 - 40 m ; 40 - 131 m ; 187 - 572 m |
| Referencia | E.Kottek: Čs.rozhlasové a televízní prijímače I, SNTL, 1961
Foto: L.Chour ČR
|
Vytvorené: 23.2.2009
|
