RESPROM, A101-0, Akord (Gramorádio)
Katalógy
Názov A101-0
Model Akord
Výrobca RESPROM
Výrobaod 197? do
TypGramorádio
Vlnové rozsahy DV, SV, KV, VKV
OsadenieECH81, EF89, EABC80, EL84, EM84, ECC85
Zapojenie pätíc elektróniek
Skrinka Drevo
Servisný návod
VariantyAkord 103

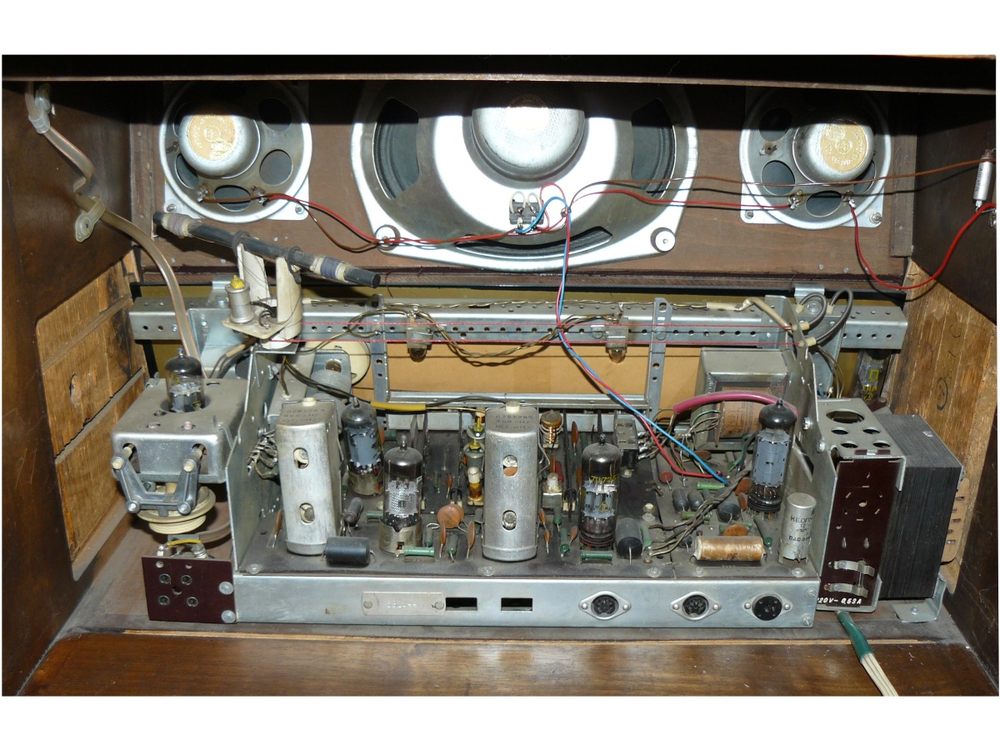

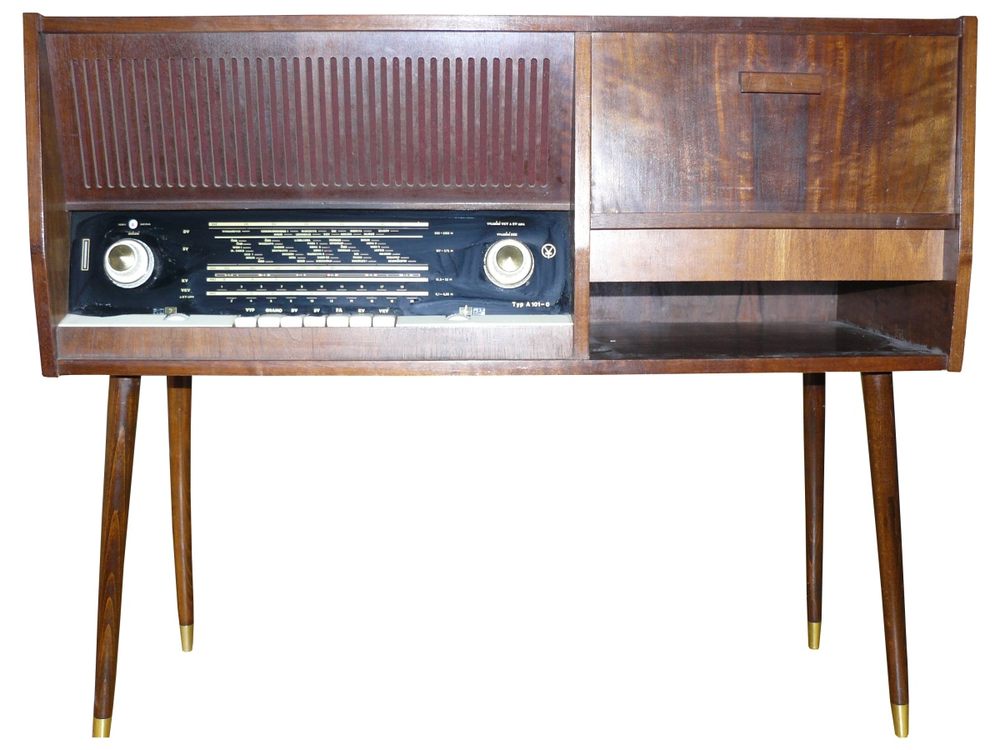

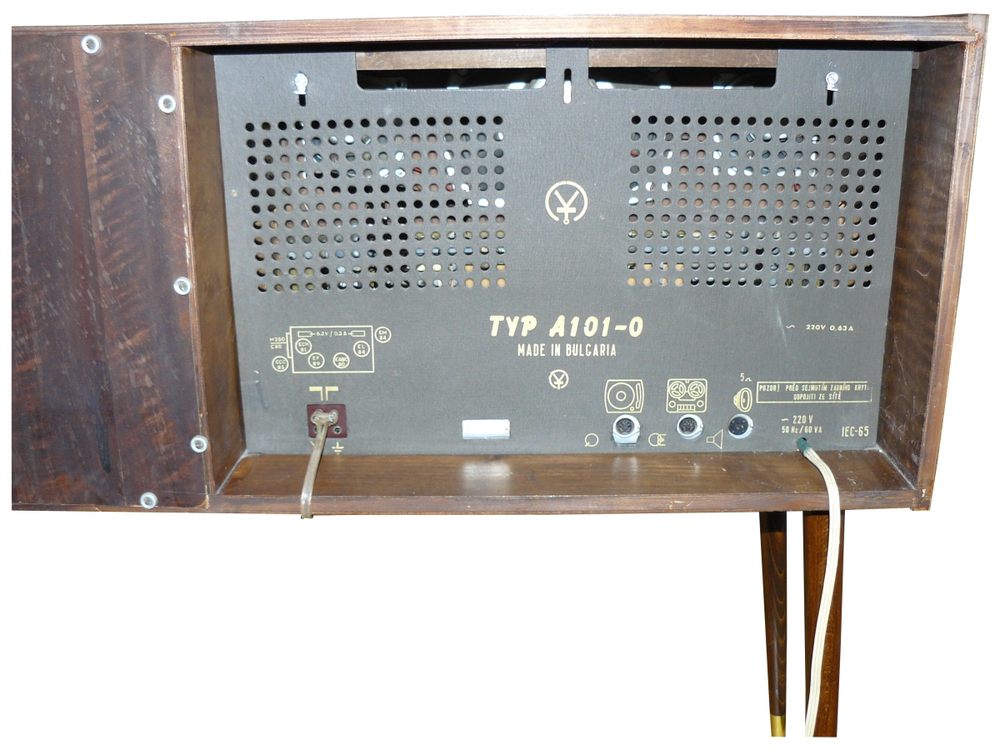

PopisJe to gramoradio složené z přijímače Melodie M-11 a čs.gramofonového šasi H 46.Přijímač má čtyři vlnové rozsahy-DV,SV,KV,VKV.Má vestavěnou otočnou feritovou anténu pro DV,SV a dipol pro KV,VKV vyrobeny z dvoulinky umistěny vespod přijímače.Na zadní stranu je vyveden vstup pro gramofonou přenosku,výstup pro magnetofon a výstup pro vedlejší reproduktor.Dale pak je možné připojit drátovou anténu a uzemnění. Vlnove rozsahy: DV 145 až 350 kHz, SV 520 až 1620 kHz, KV 5,8 až 18 MHz, VKV 64,5 až 73 MHz. Mf kmitočet: AM 468 kHz, FM 10,7 MHz.
ReferenciaFoto a popis: Petr Maňák ČR. Podrobný popis a schéma lze najít v AR-1/1973 kde je popsán přijímač AKORD 103, ktery je schématicky shodný s popisovaným přijímačem AKORD 101 A.
Vytvorené: 14.1.2009
