Tesla, Romance, T516A "Export" (Rádio)
Katalógy
Názov Romance
Model T516A "Export"
Výrobca Tesla
Výrobaod 1948 do 1949
TypRádio
Vlnové rozsahy SV, KV

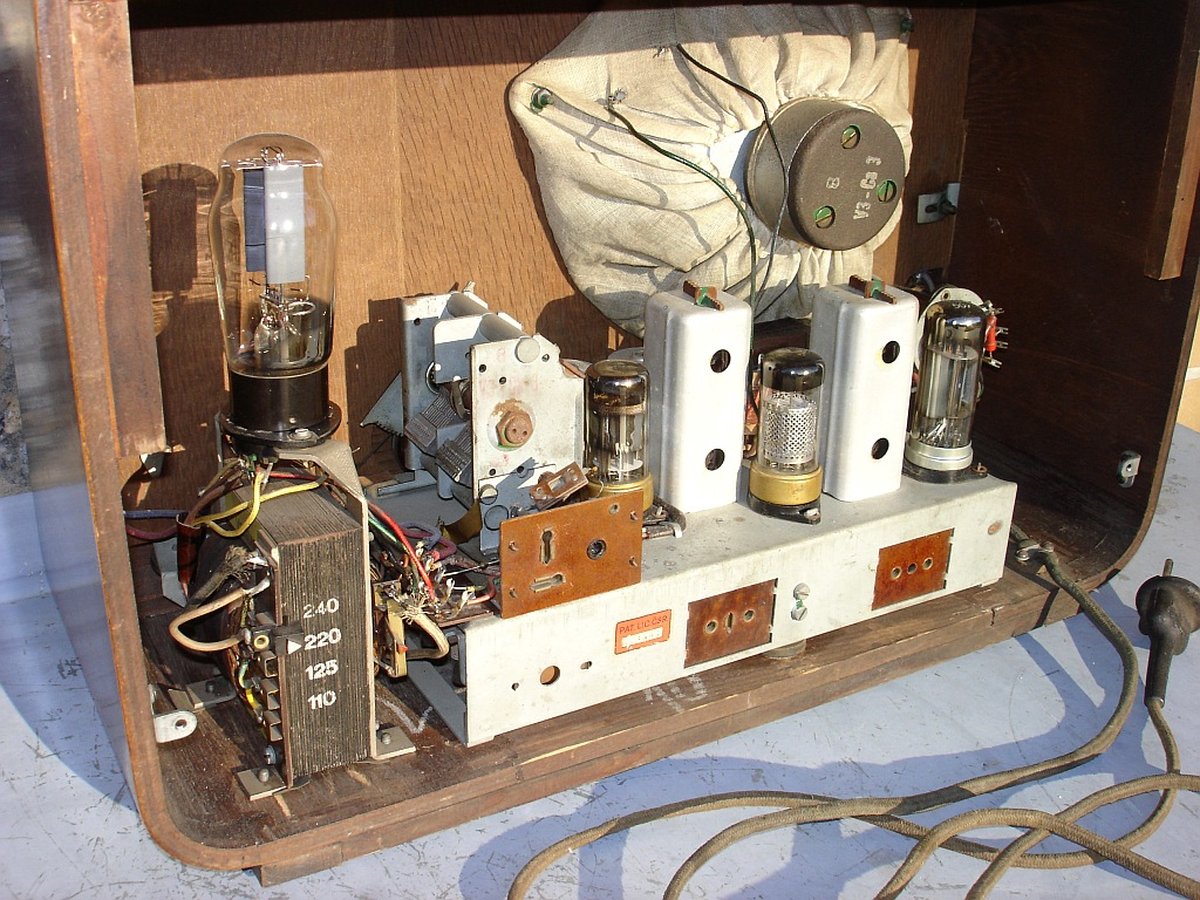

OsadenieECH21, EF22 x 2, EBL21, EM11, AZ11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V4D0M)
Servisný návod, Schéma, Návod na obsluhu, Stupnica

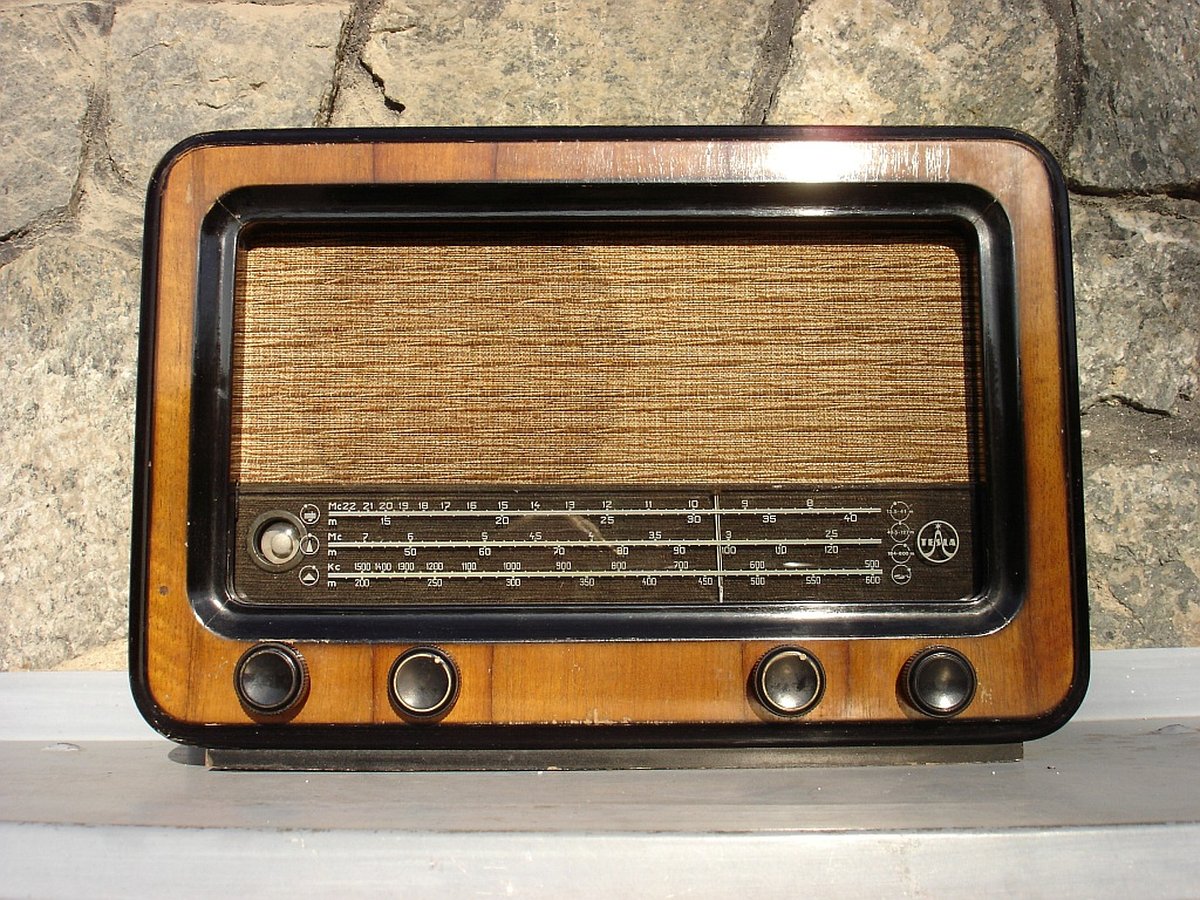

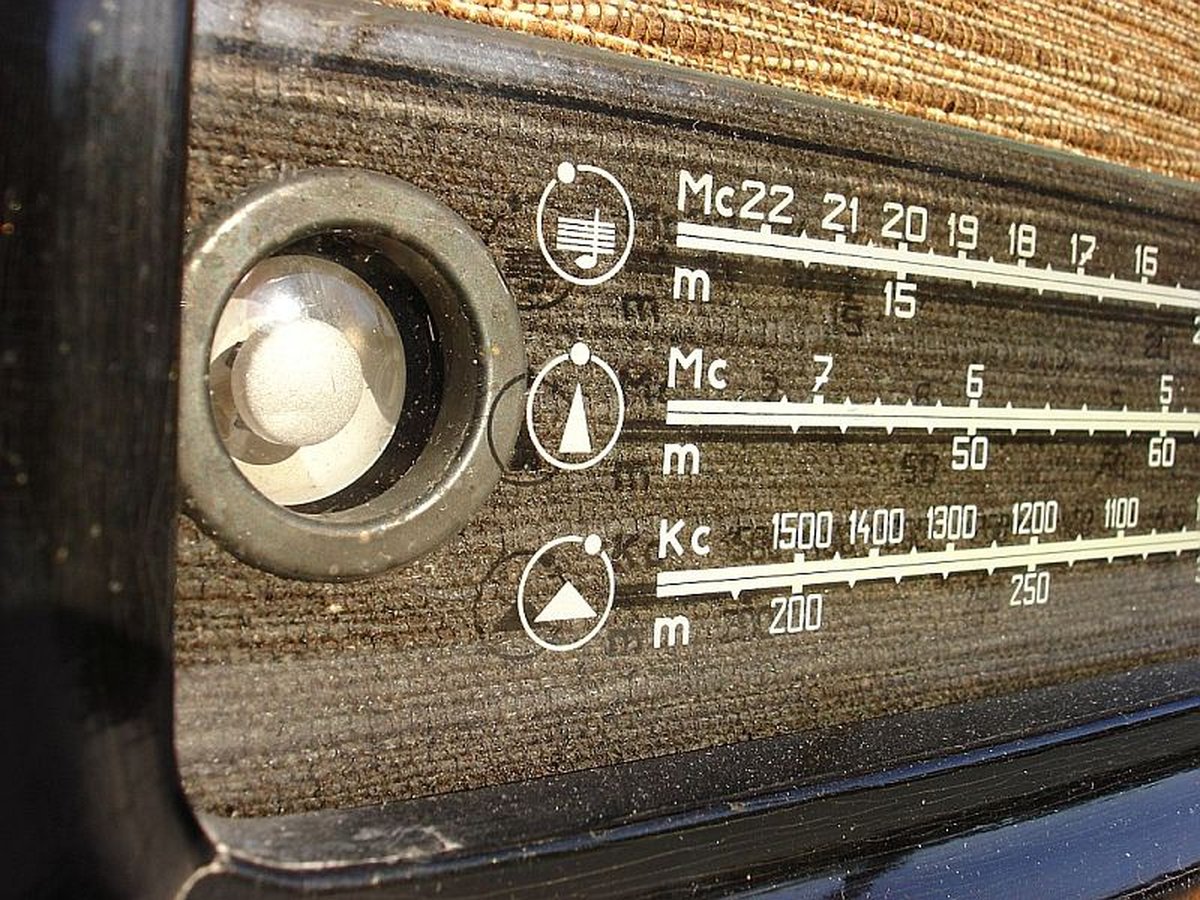

VariantyNa obrázkoch je exportná verzia, ktorá má namiesto dlhovlnného rozsahu krátkovlnné tropické pásmo a stupnicu bez mien vysielačov.

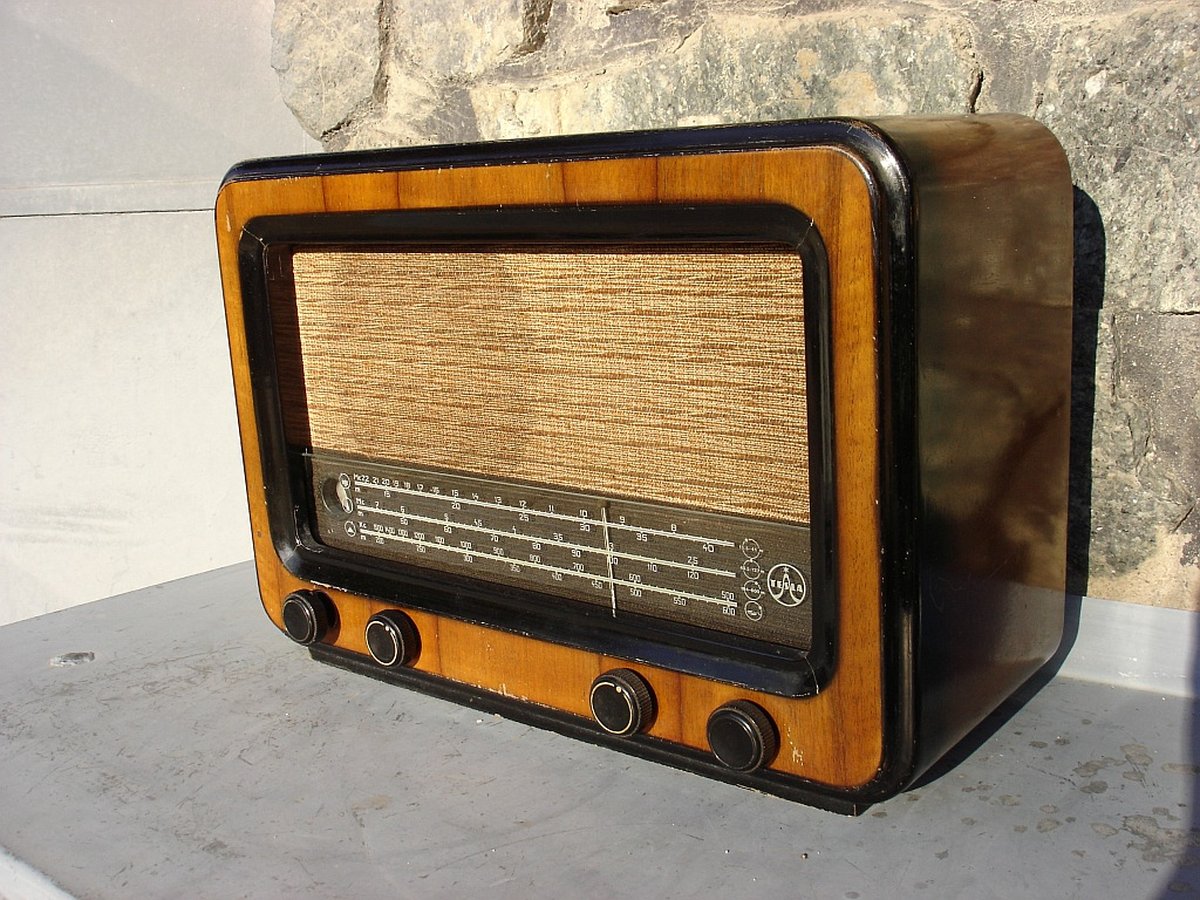

Popis6-okruhový superhet (MF = 468 kHz) na striedavý prúd. Drevená skriňa 502 x 340 x 204 mm, sklenená stupnica. Dynamický reproduktor 20 cm, prepínač šírky pásma, magické oko, prípojky pre gramofón a externý reproduktor.
ReferenciaFoto: V.Balek, ČR
Vytvorené: 19.10.2008
