Siemens, 20B (Rádio)
Katalógy
Názov 20B
Model
Výrobca Siemens
Výrobaod 1941 do 1942
TypRádio
Vlnové rozsahy DV, SV, KV

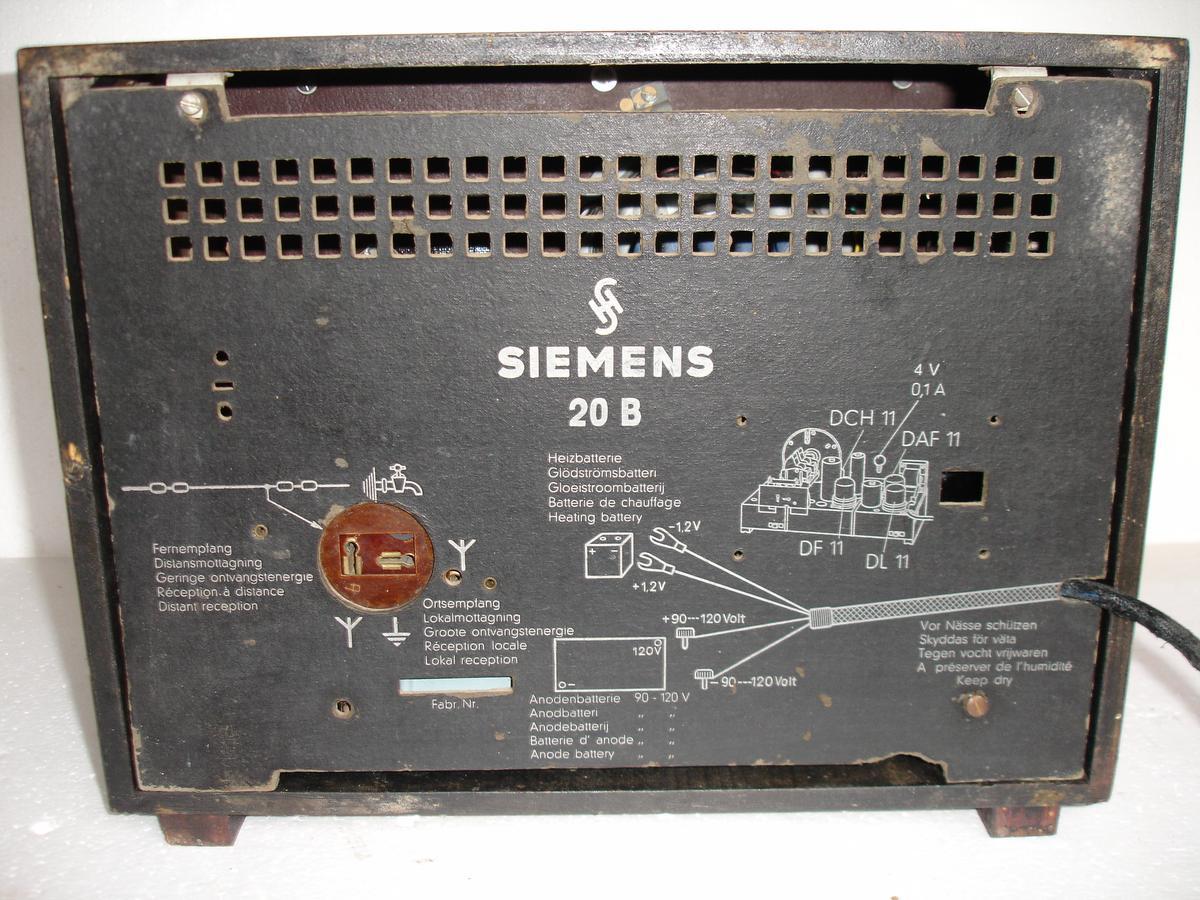

OsadenieDCH11, DF11, DAC11, DL11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V2D0)
Schéma, Postup renovácie, Stupnica
VariantyV rovnakej skrinke sa vyrábalo viacero prístrojov Siemens, GW - univerzálnej a B - batériovej. Na základe typu 20GW sa zo zvyškov dielov v ČSR vyrábala Tesla T120. V podobnej skrinke bol aj model Siemens 120GW.

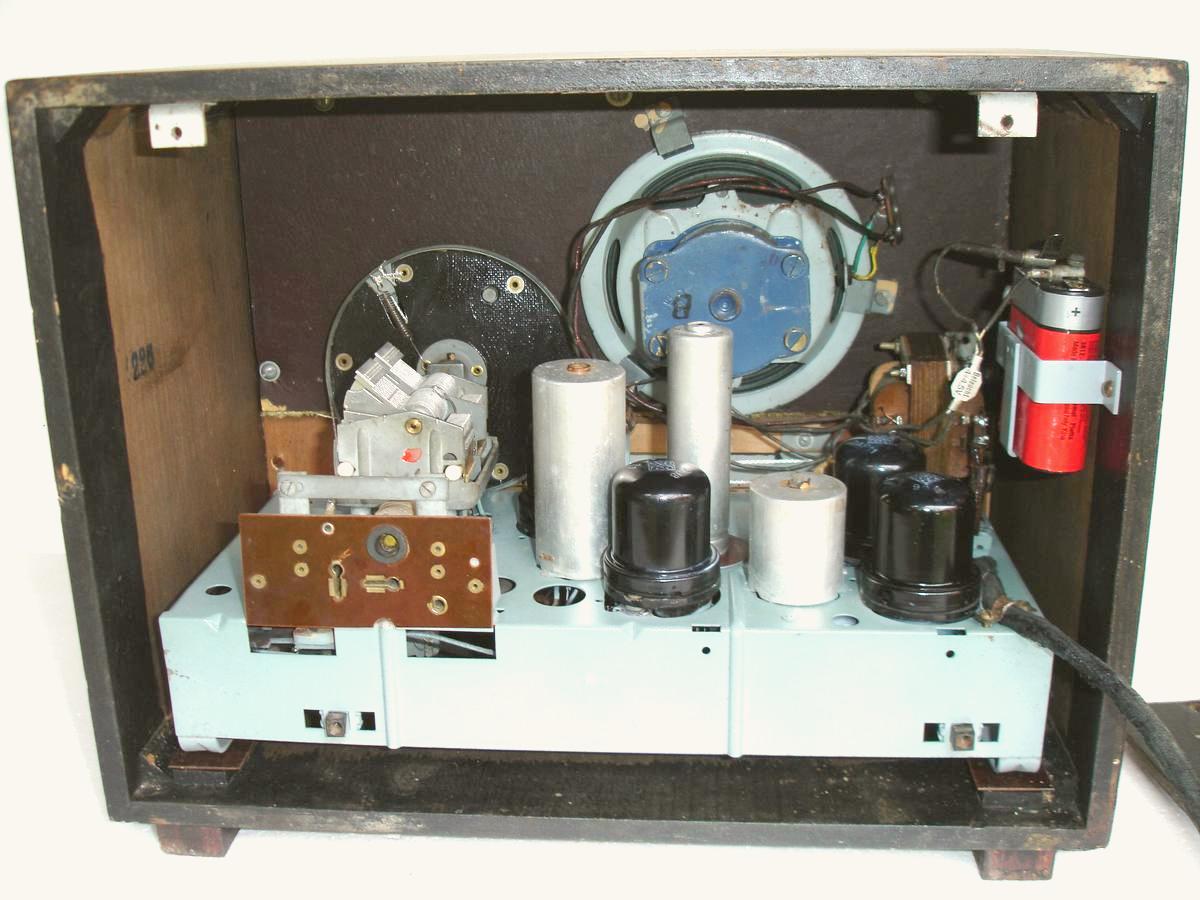

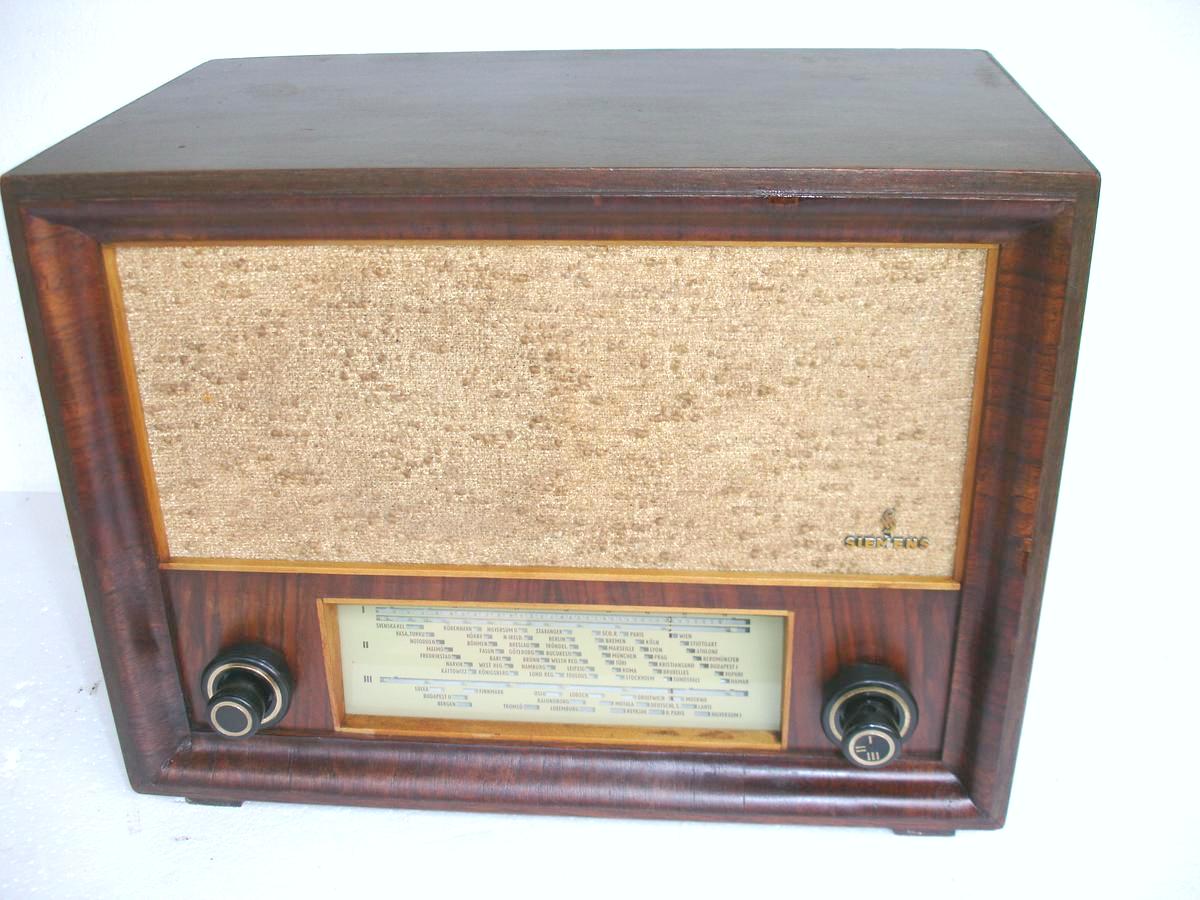

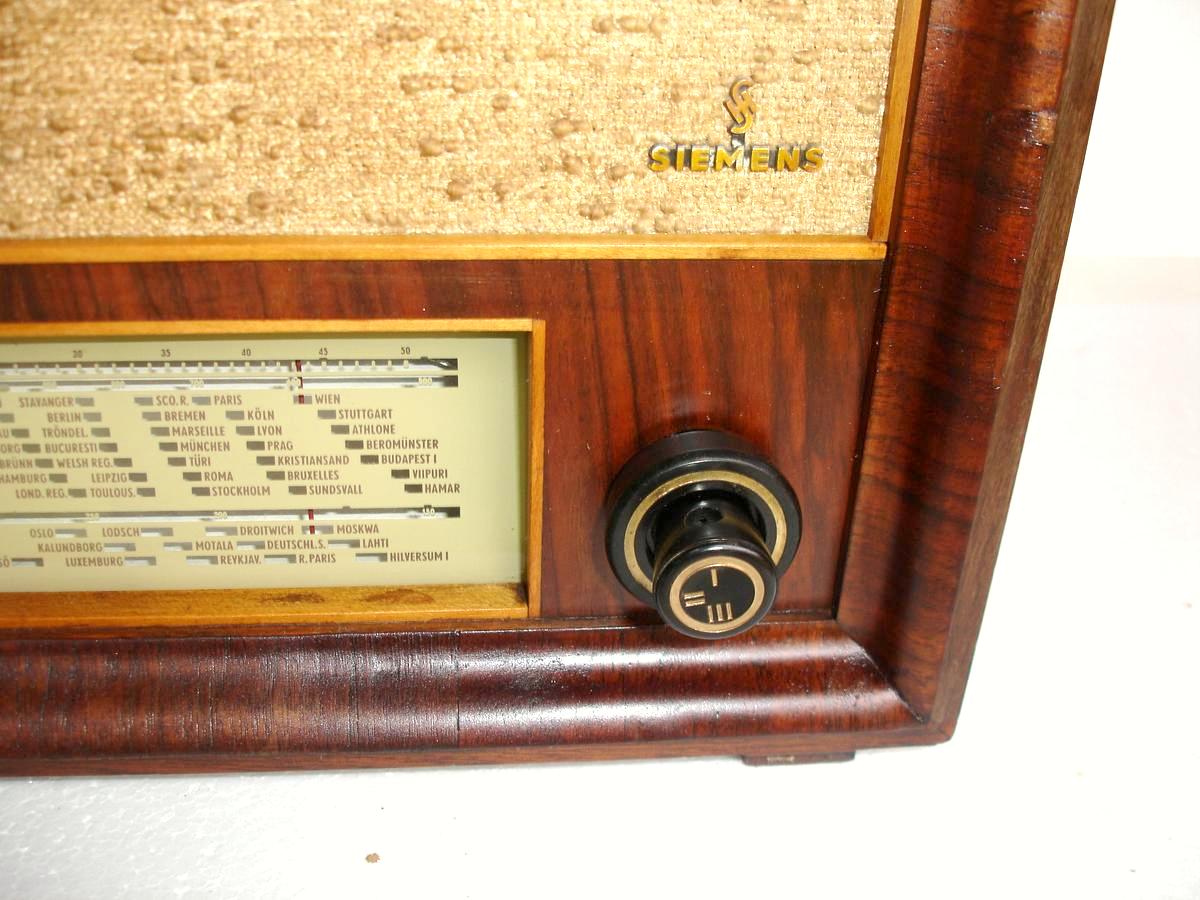

Popis5-okruhový stolný superhet (MF: 468kHz/473kHz) s batériovým napájaním. Drevená skrinka 368 x 290 x 234 mm, mosadzný znak, sklenená stupnica v kHz (KV v metroch) s názvami vysielačov. Dynamický reproduktor s pernamentným magnetom, vnútorné osvetlenie napájané zo vstavanej 4,5V batérie.
ReferenciaEmpfanger Schaltungen Band VIII. Foto: V.Cingel (SR)
Vytvorené: 16.8.2008
