Zerdik, RG73, Binoflex (Rádio)
Katalógy
Názov | RG73 |
Model | Binoflex |
Výrobca | Zerdik |
Výroba | od 1933 do 1934 |
Typ | Rádio |
Vlnové rozsahy | DV, SV |
Osadenie | B2046, B2044, B2043
Zapojenie pätíc elektróniek
|
Skrinka | Drevo (VIC:K3S3,Z3S3) |
Varianty | IRON vyráběl v letech 1934-35 307 BINOFLEX Z s napájením ze střídavé sítě a osazením: E446, E444, E443H, 506.Skříň měla poněkud odlišné provedení, ale v popisu ing,Endlera v RJ12/1992 je uvedeno: sedmiobvodový reflexní superhet s pásm. filtrem na střídavý proud, rozsahy SV, DV, dynamický buzený reproduktor, tedy až na to napájení se to shoduje. |
Popis | Superhet pro napájení ze stejnosměrné sítě, MF:128kHz. První elektronka je pentoda v zapojení směšovač-oscilátor, druhá elektronka je v reflexním zapojení (mf zesilovač a nf zesilovač) plus detekční dioda. Přijímač nemá AVC v důsledku jednoduchého zapojení. Má však jednoduchou tónovou clonu a hlavně zajímavý způsob regulace hlasitosti diferenciálním kondezátorem v anténě (dříve používaný způsob regulace hlasitosti u přímozesilujících přijímačů). |

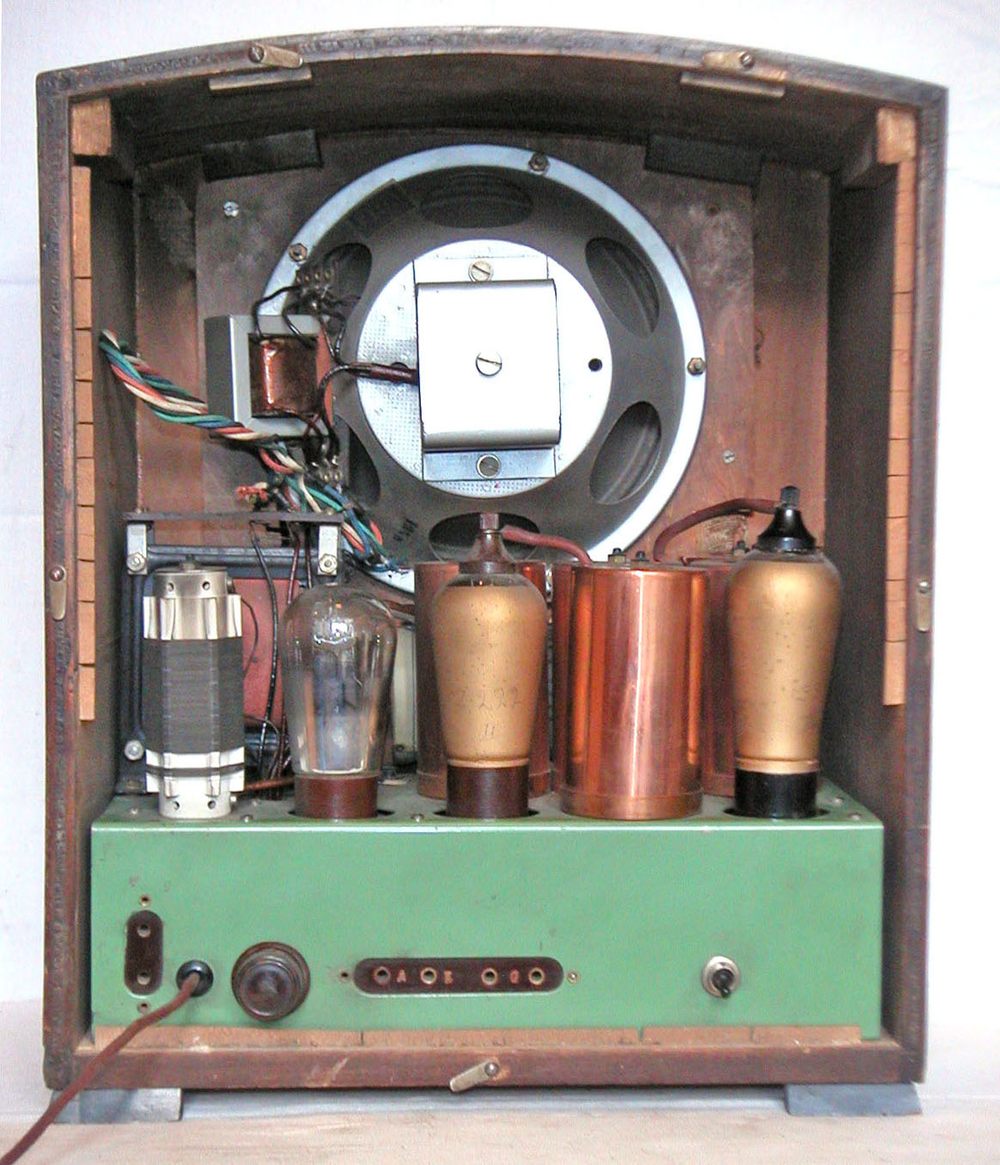

Referencia | Foto: V.Timfi, schema: Empfaengerschaltungen der Radio-Industrie
|
Vytvorené: 30.6.2008
