Tesla, 505U-Ib (Rádio)
Katalógy
Názov 505U-Ib
Model
Výrobca Tesla
Výrobaod 1949 do 1950
TypRádio
Vlnové rozsahy DV, SV, KV

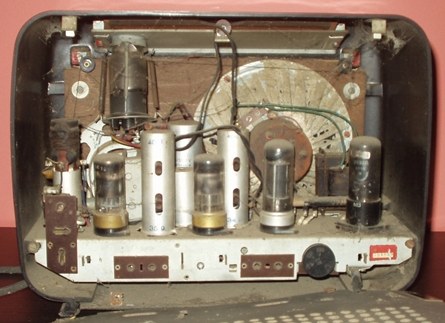

OsadenieUCH21 x 2, UBL21, EM11, UY1N
Zapojenie pätíc elektróniek
Skrinka Bakelit (VIC:V0H2M)
Servisný návod, Schéma
VariantyVarianty - 504U-I, 504-UIb, 505U-I, 505U-Ib, 505U-D-I, 505U-D-Ib

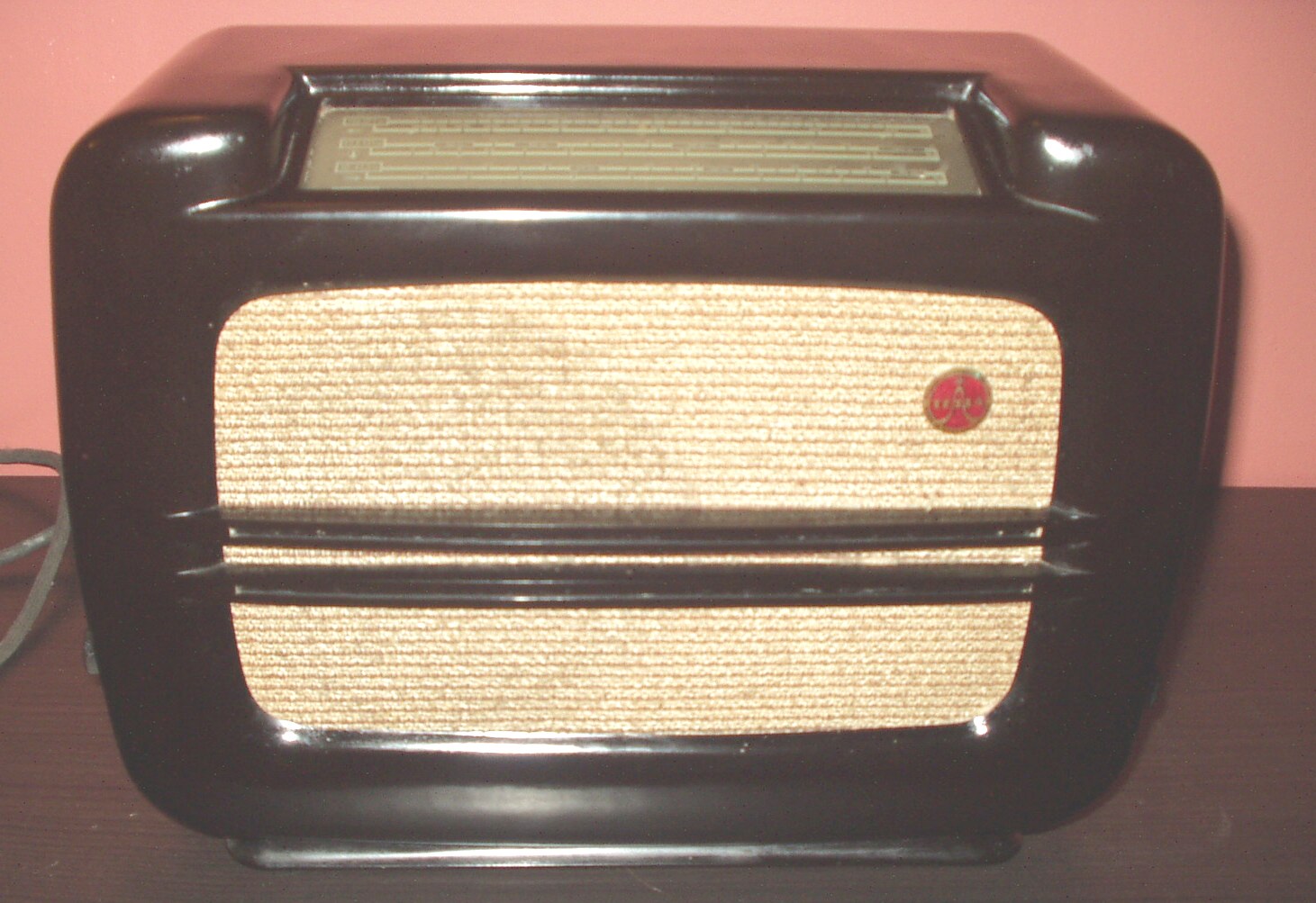

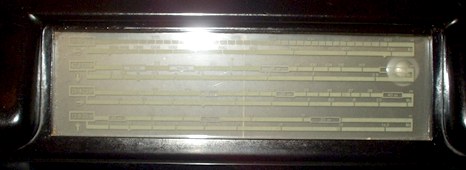

Popis6-okruhový superhet (MF=468kHz) s univerzálnym napájaním. Bakelitová skrinka 363 x 267 x 158 mm, sklenená stupnica. Tento model je exportný, s magickým okom, stupnicou bez mien vysielačov a rozsahmi 3xKV a SV, smaltovaným znakom TESLA na brokáte.

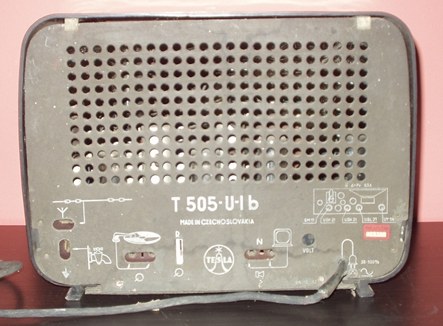

ReferenciaFoto: J.Horák ČR
Vytvorené: 8.6.2008
