Ruský výrobca, SOKOL 403 (Rádio)
Katalógy

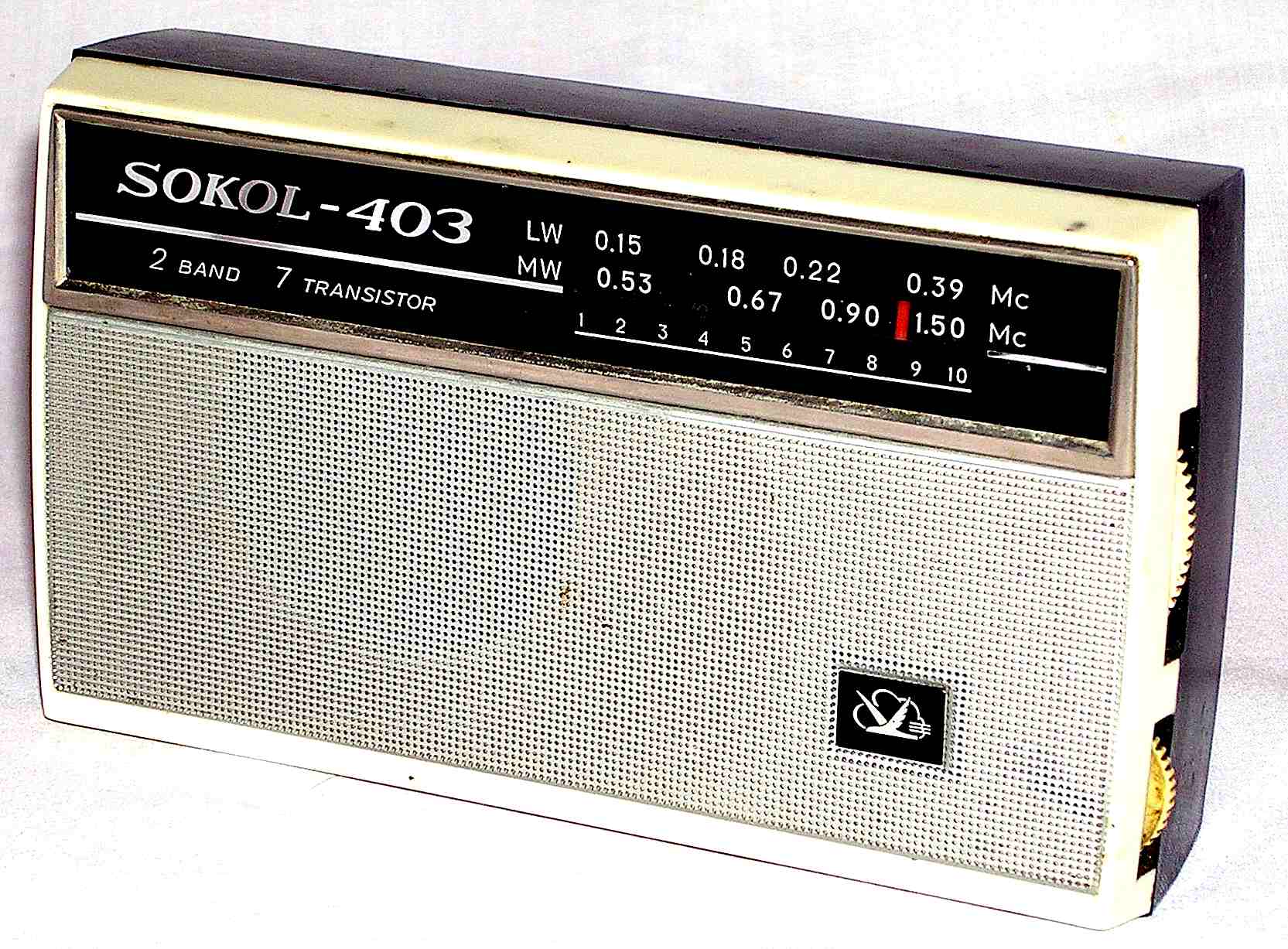

Názov SOKOL 403
Model
Výrobca Ruský výrobca
Výrobaod 1972 do
TypRádio
Vlnové rozsahy DV, SV
OsadenieP422 x 2, P401, MP40 x 4
Skrinka Plast (VIC:BATER)
Servisný návod
Varianty

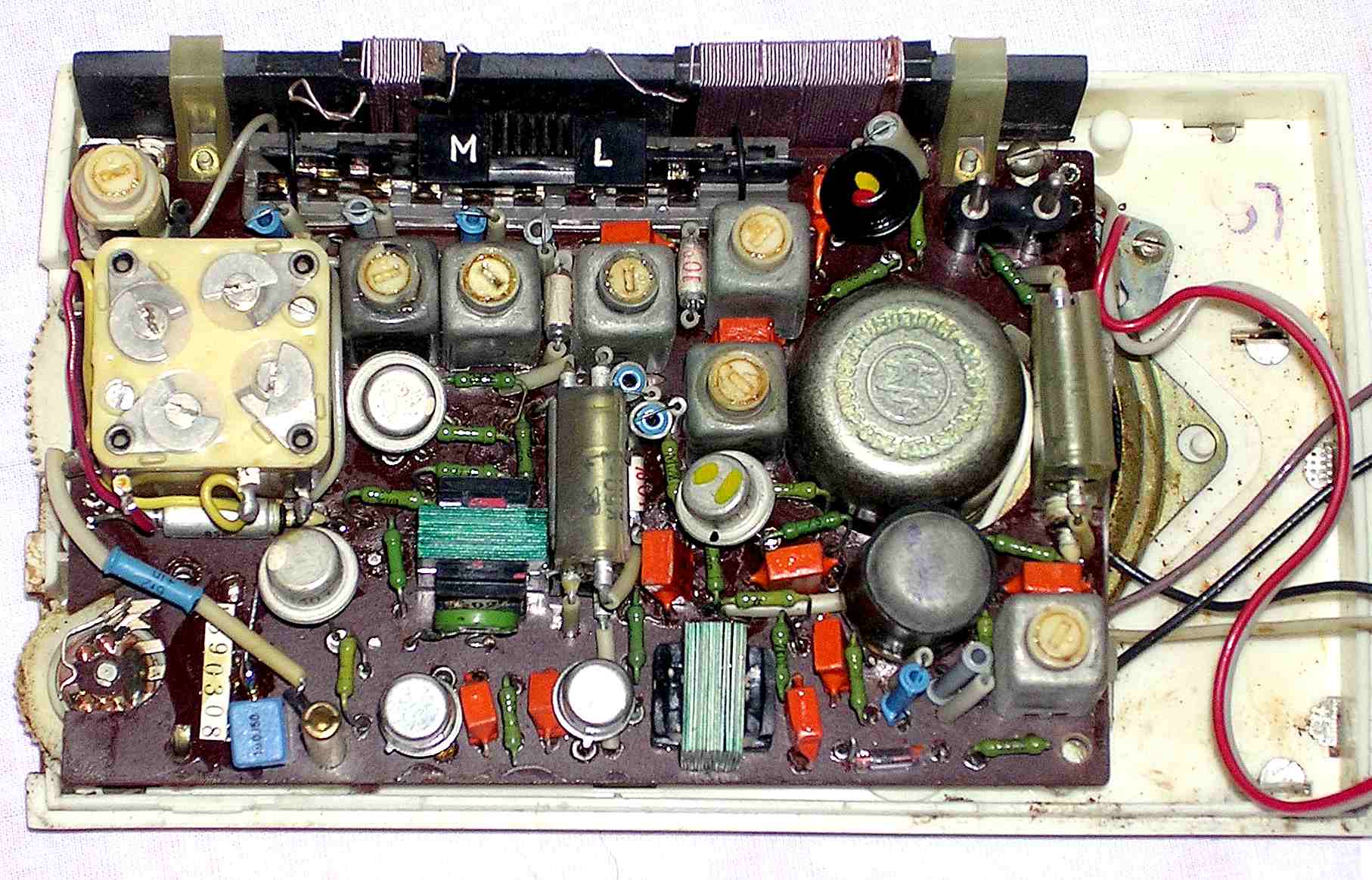

PopisSovětský sedmitranzistorový superhet klasického zapojení s germaniovými tranzistory určený pouze pro vnitřní trh v bývalém SSSR. Napájení z destičkové vnitřní baterie 9V, nebo ze síťové přípojky 220/127V. Nemá síťový napájecí transformátor a síťové napětí se upravuje na 9Vss odporovým děličem s diodou, přičemž 9V baterie působí jako stabilizátor a filtr napájecího napětí. Síťové, životu nebezpečné dotykové napětí je přivedeno přímo do přijímače a na svorky volně přístupné baterie (viz. schema). Rozměry: 155x90x40 mm Cena: 31 rublů
ReferenciaFoto a text: Zdeněk Vaníček
Vytvorené: 21.11.2007
