Názov 1101A
Model Jubilant
Výrobca Tesla
Výrobaod 1957 do 1958
TypHudobná skriňa
OsadenieECH21, EF22, 6B31, 6CC41 x 2, EBL21 x 2, EM11, AZ12
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:Z4HXMG)
Servisný návod, Schéma, Návod na obsluhu

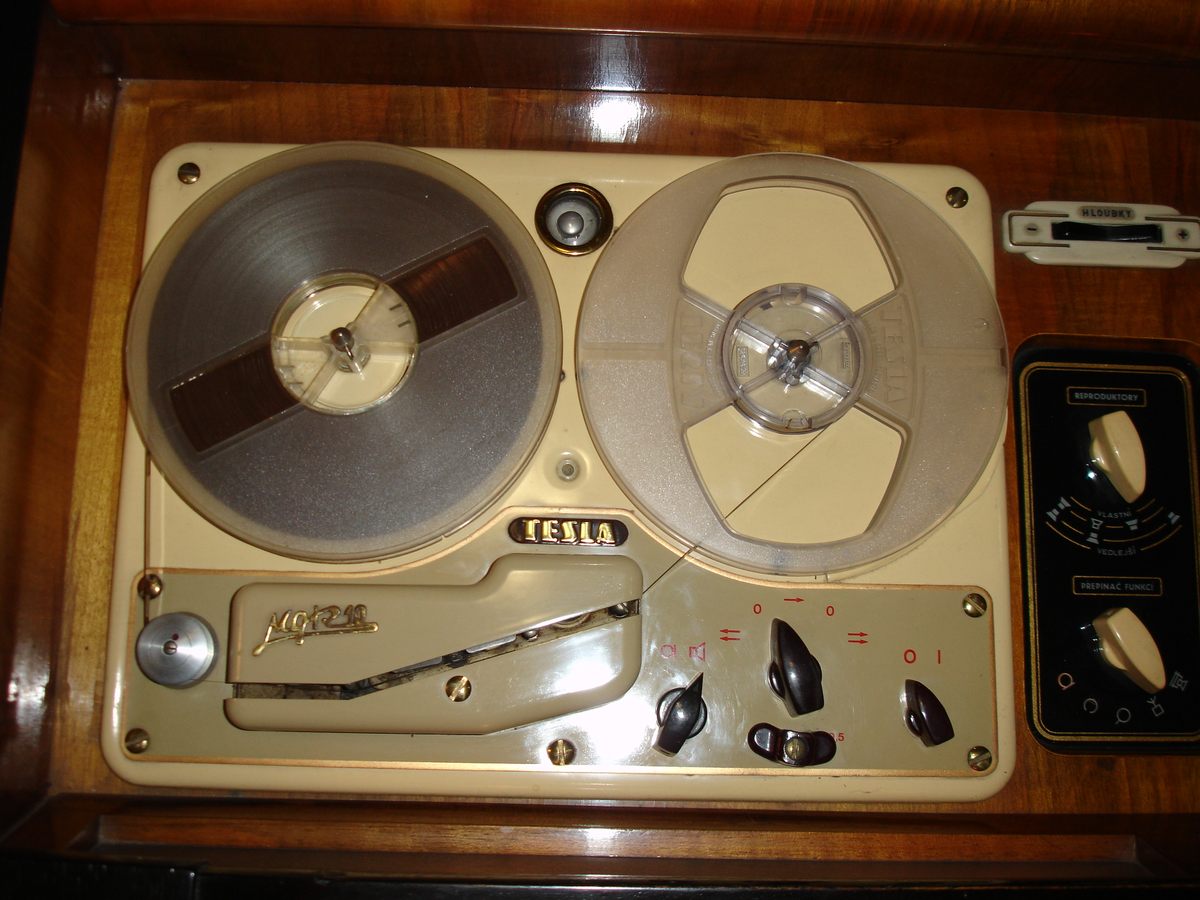

Varianty1102A. Použitý magnetofón MGK 10 je špeciálne upravený pre tento prístroj, chýba mu samostatný regulátor hlasitosti na paneli.

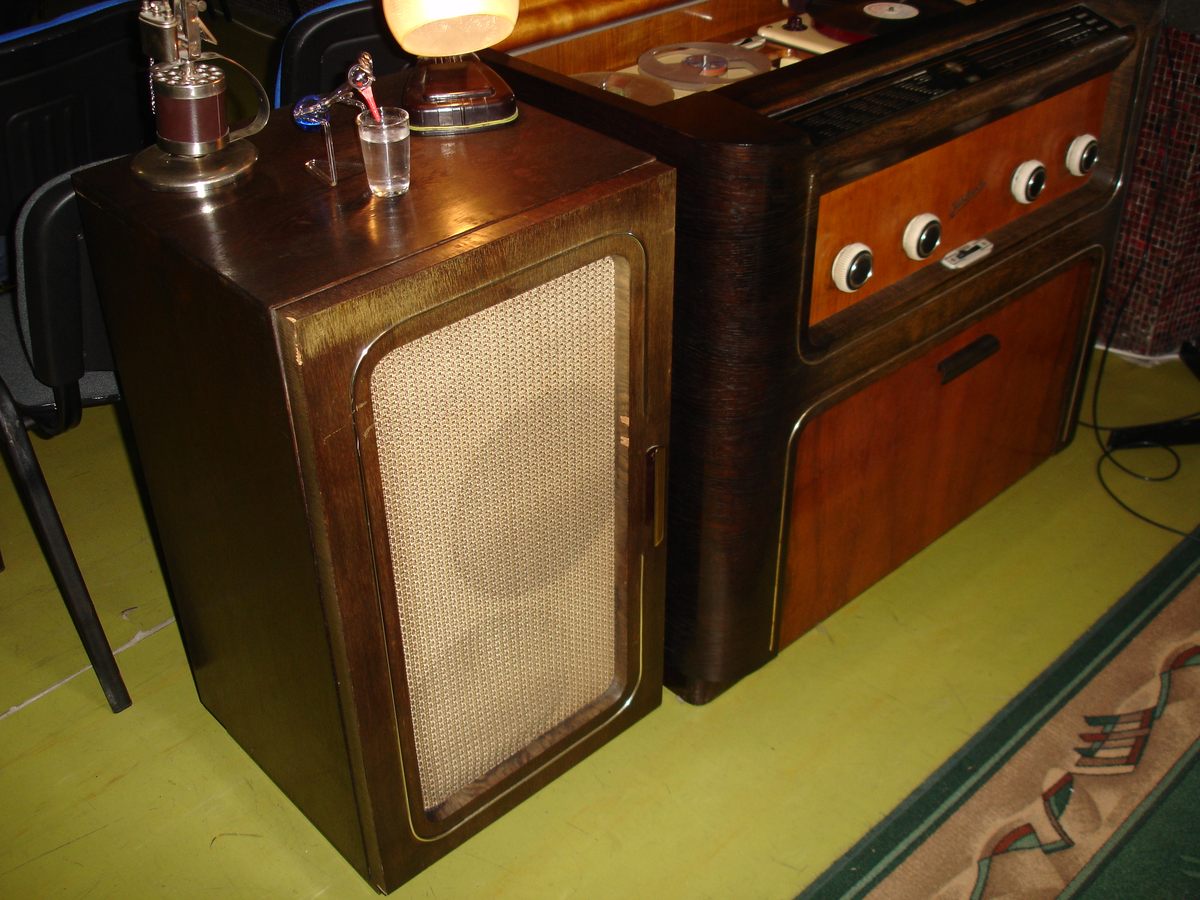

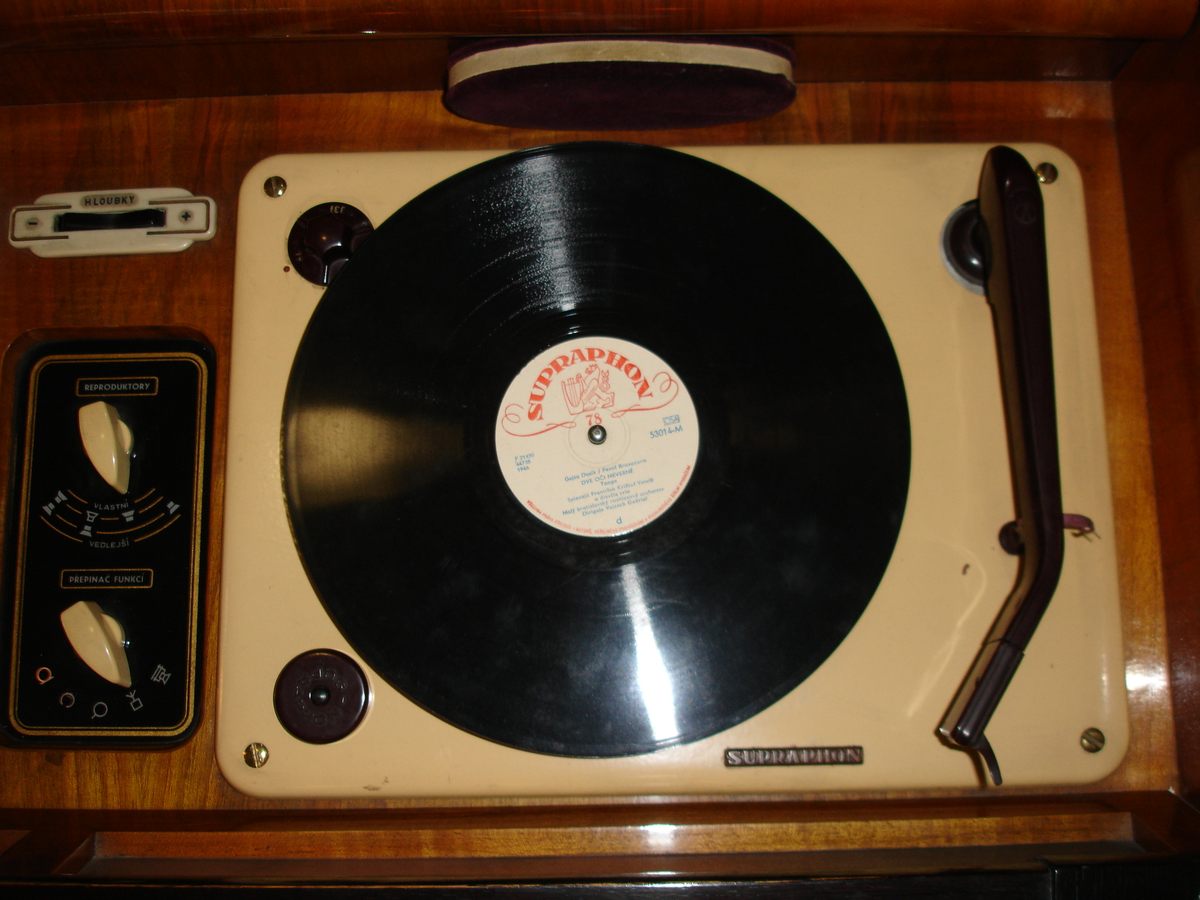

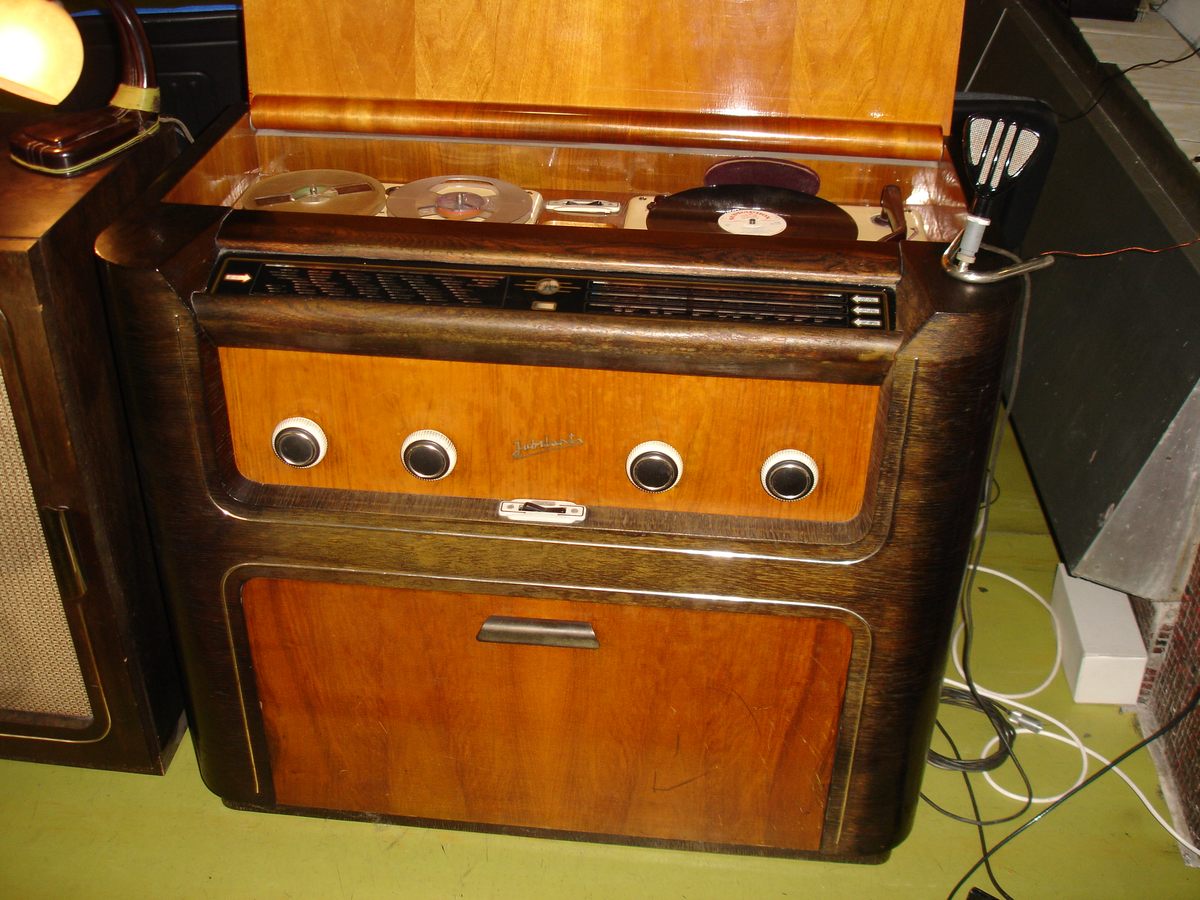

PopisLuxusná trojkombinácia: 7-okruhový superhet s pásmovým filtrom a štyrmi vlnovými rozsahmi, trojrýchlostný (33, 45, 78 ot/min)gramofón a dvorýchlostný(9,5 a 19 cm/s)cievkový magnetofón v jednej skrini, napájanie na striedavý prúd. Drevená skriňa rozmerov 960 x 870 x 530 mm s výklopným úložným priestorom pre platne aj cievky s pásom, mosadzné nápisy. Sklenená stupnica v metroch s názvami vysielačov je dvojdielna, s dvojicou súbežných ukazovateľov. V hornej časti je osvetlený priestor s gramom a magnetofónom a prepínač funkcií. K prístroju patrí oddelená reproskriňa rozmerov 420 x 830 x 530 mm a obsahuje štyri kruhové reproduktory, dva 260 mm a dva 100 mm. Prijímač má vo výbave magické oko, päťstupňový prepínač tónovej clony a šírky pásma, prípojky pre mikrofón aj drôtový rozhlas, dvojčinný koncový stupeň s výkonom 8 W.
ReferenciaE.Kottek: Čsl.rozhlasové a televízní přijímače I.,
Foto: V.Cingel SR
