Philips, 2534 (Rádio)
Katalógy
Názov 2534
Model
Výrobca Philips
Výrobaod 1930 do 1932
TypRádio
Vlnové rozsahy DV, SV
OsadenieE442, E424, B443, 506
Zapojenie pätíc elektróniek
Skrinka Kov (VIC:T0SX,V0SX)
Servisný návod, Dobový letáčik
VariantyMožné náhrady elektróniek: Telefunken RENS1204, REN904, RES174, RGN1054, Mullard S4V, 244V, PM24, DW2.

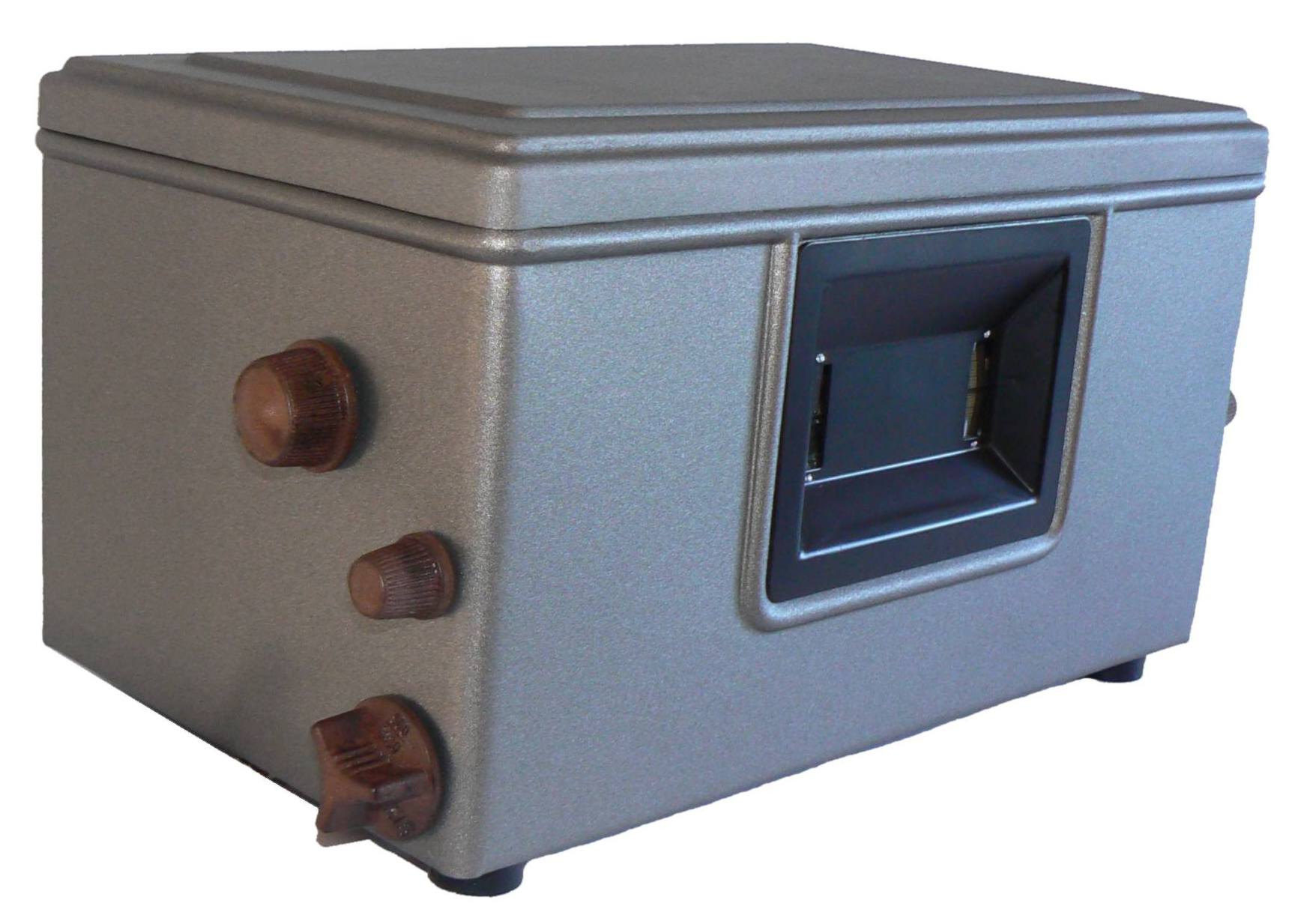

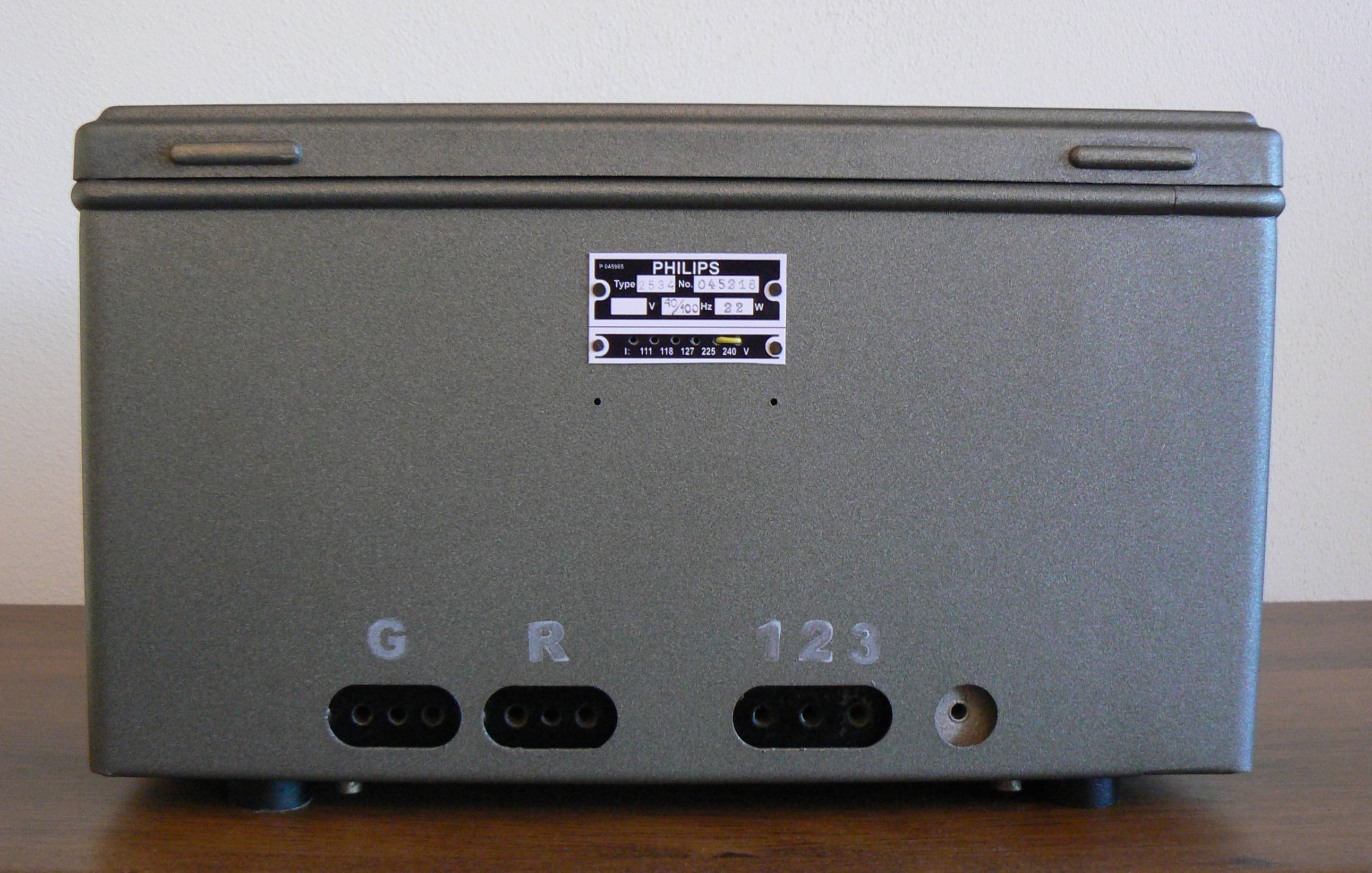

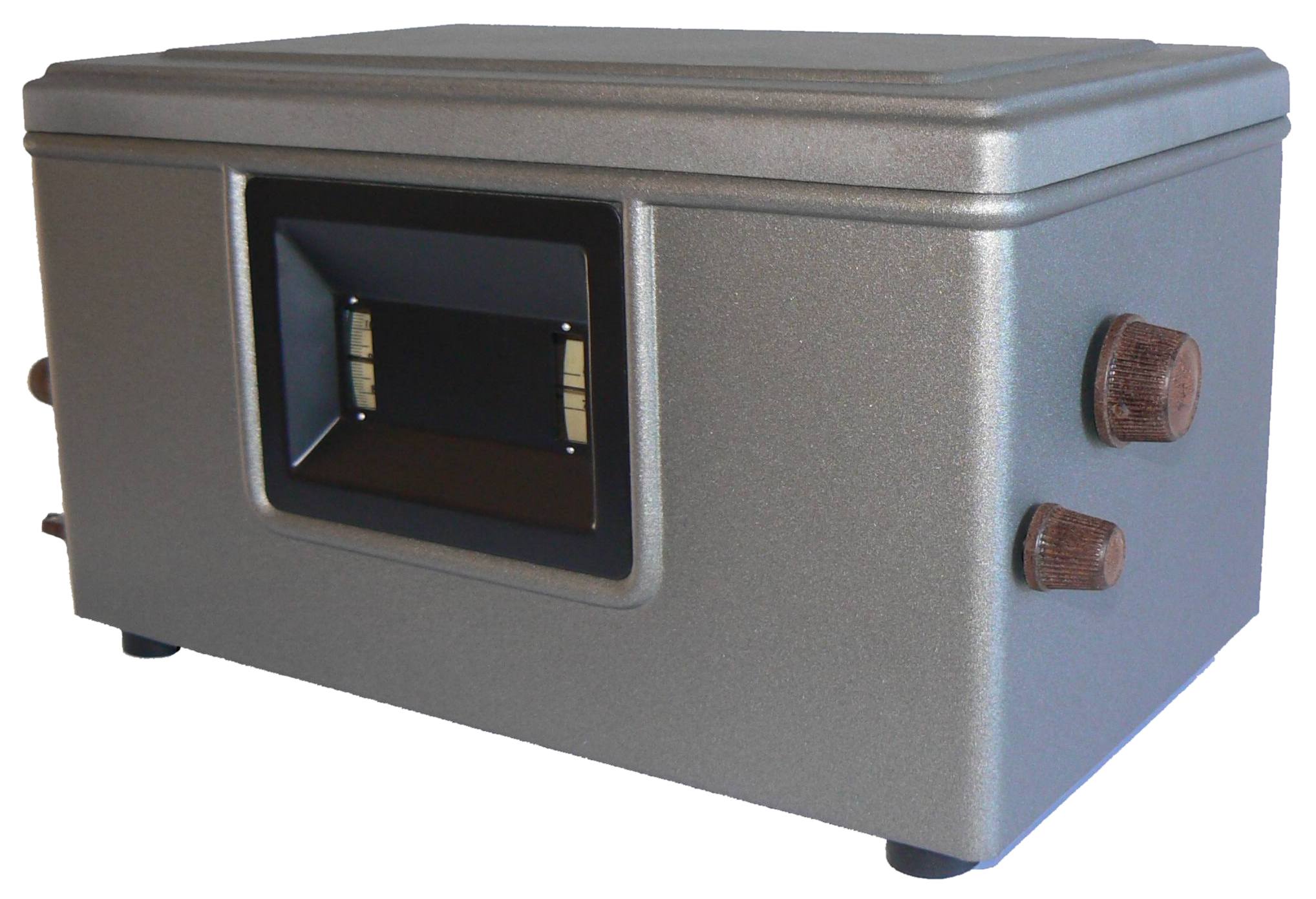

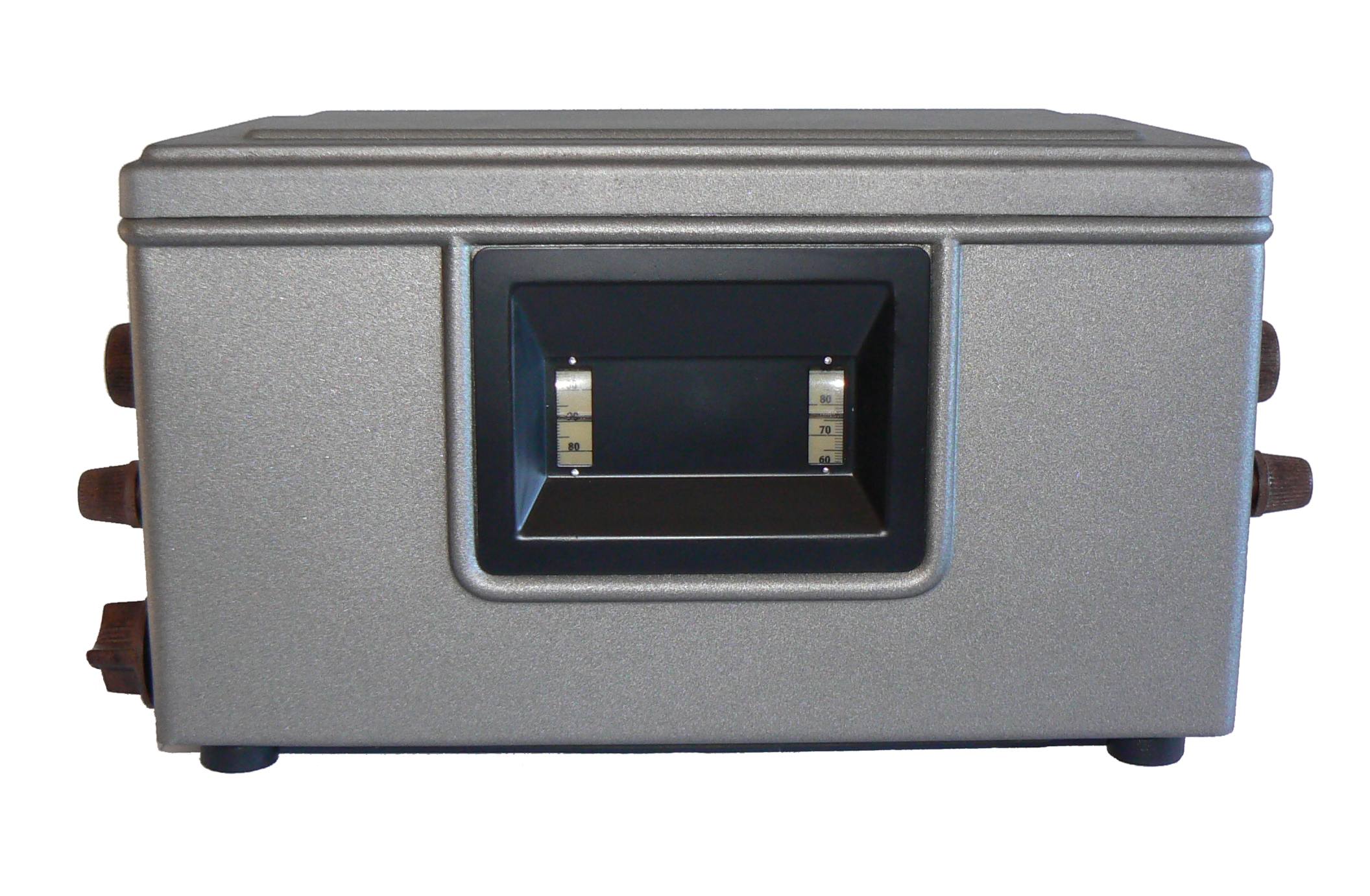

Popis2-obvodový priamozosilňujúci prijímač s oddeleným ladením, na striedavý prúd, plechová skrinka s vekom, plechová maska, 360x185x210mm, 2 celuloidové stupnice s dielikmi 0..180, bez reproduktoru. Výstupný výkon 1,3 W, reproduktor pre pripojenie 2000 ohm. Napájanie striedavá sieť od 103-253 V (podľa typu transformátoru), spotreba 22W.
Vlnové rozsahy: SV1 - 200 m - 450 m (1500 kHz -667 kHz), SV2 - 400 m - 950 m (750 kHz - 316kHz), DV - 900 m - 2100 m (333 kHz -143 kHz)
ReferenciaKatalóg Miloš Endler, ČR, Popis a foto: L.Malina, ČR
Vytvorené: 28.2.2007
