Philips, 2601 (Rádio)
Katalógy
| Varianty | |

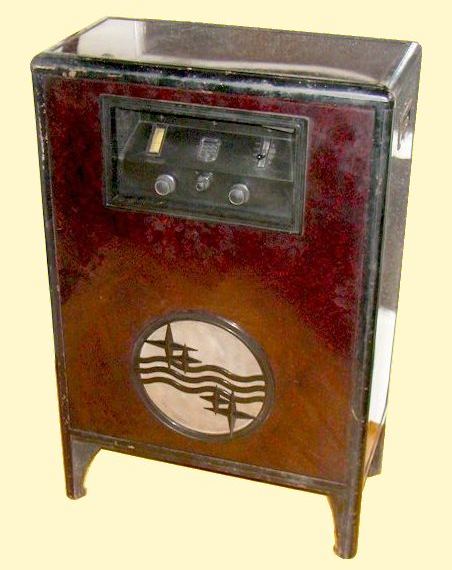

| Popis | 3-obvodový priamozosilňujúci prijímač, striedavý prúd, plechový rám s fibrovými výplňami, bakelitová maska, 530x800x265mm, celuloidová stupnica s dielkami 0..180, dynamický reproduktor, dobová cena 8.500 Kč.

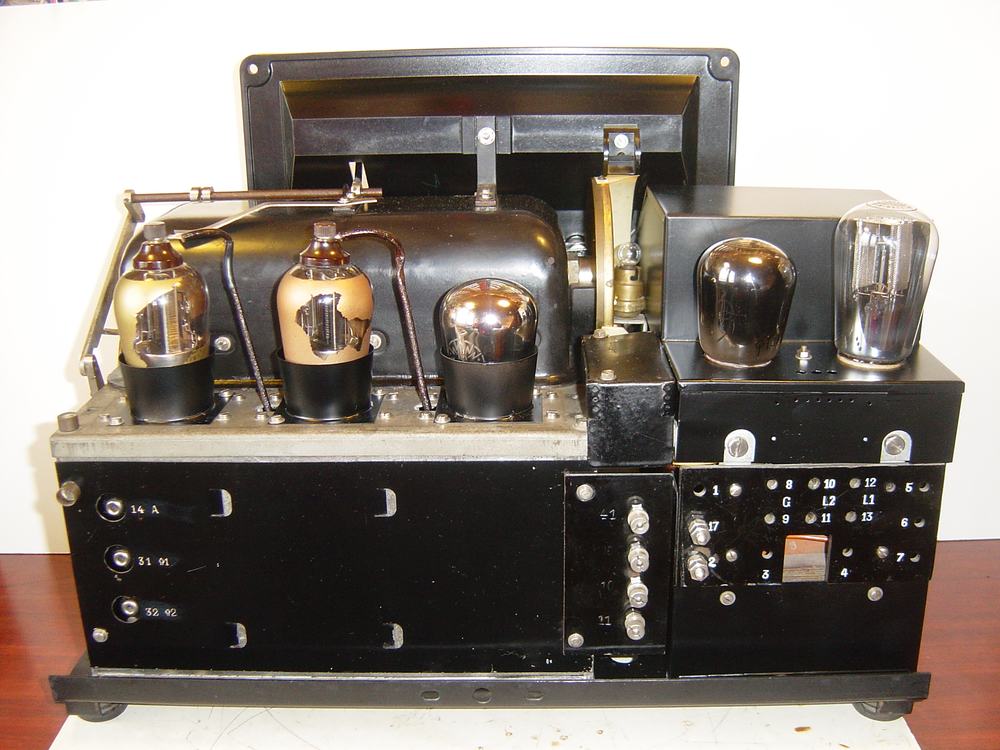

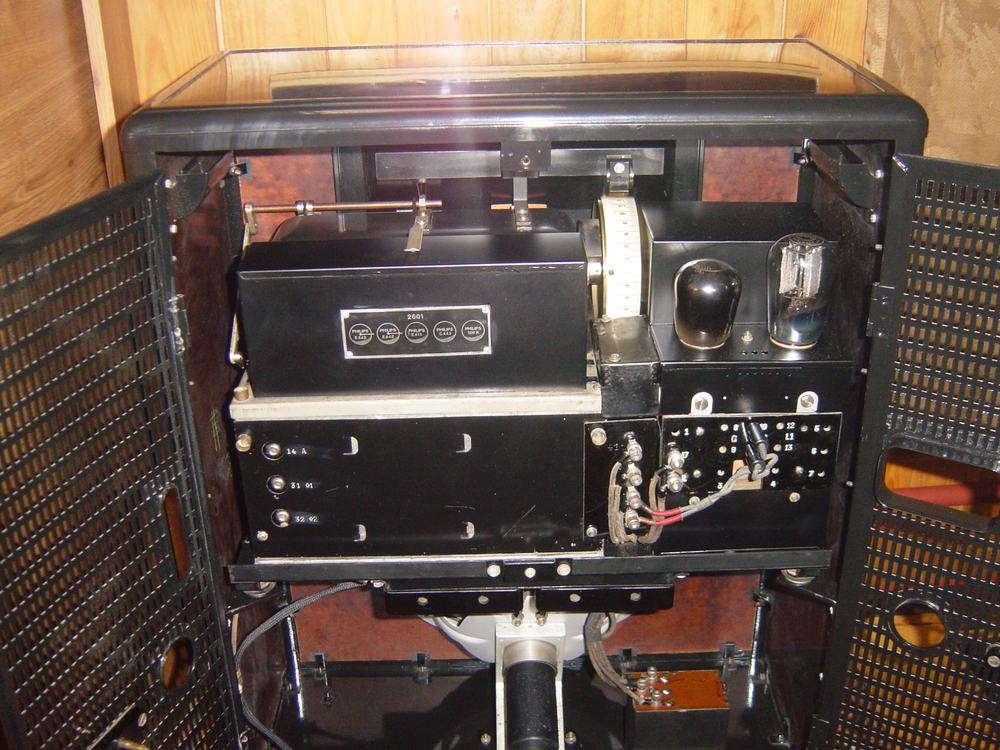

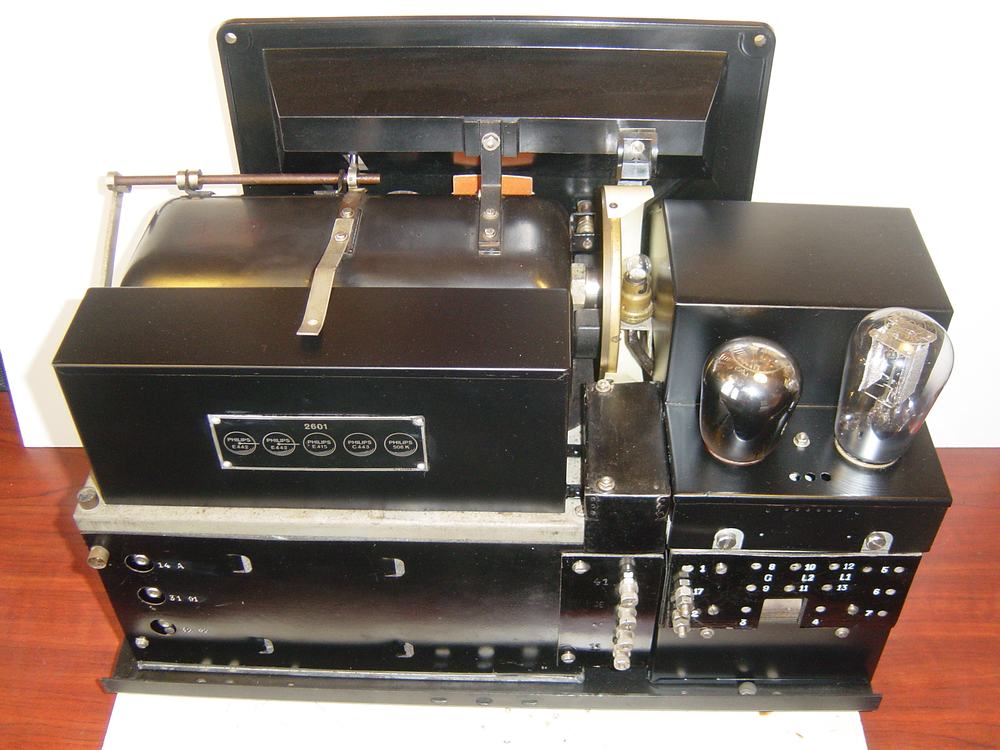

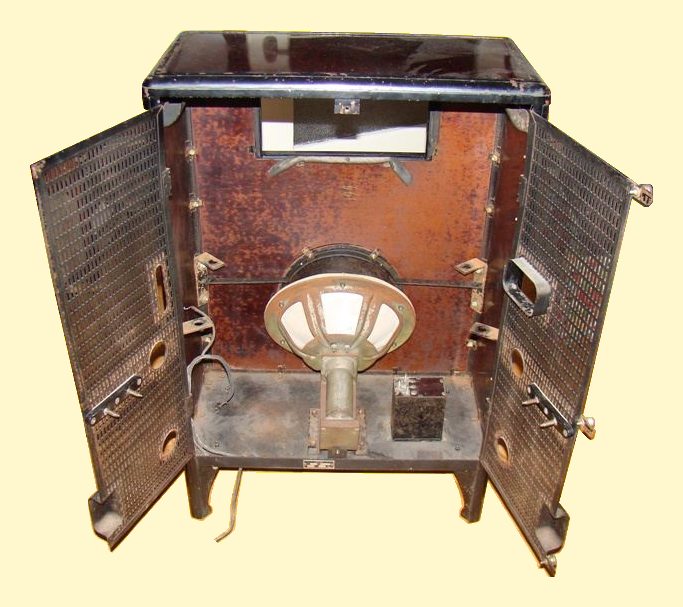

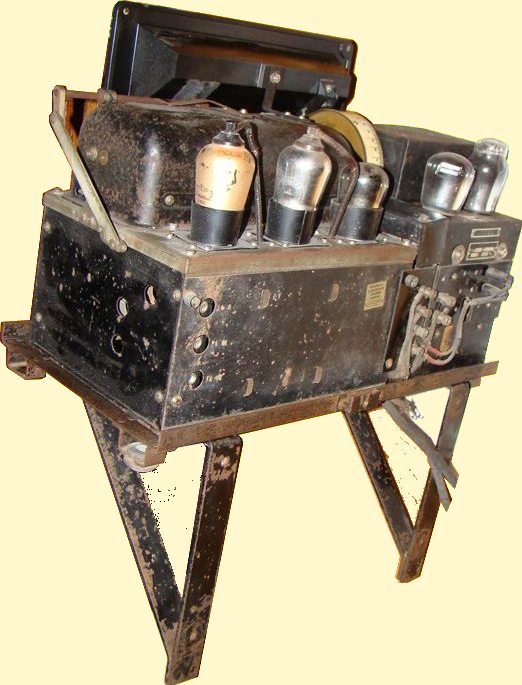

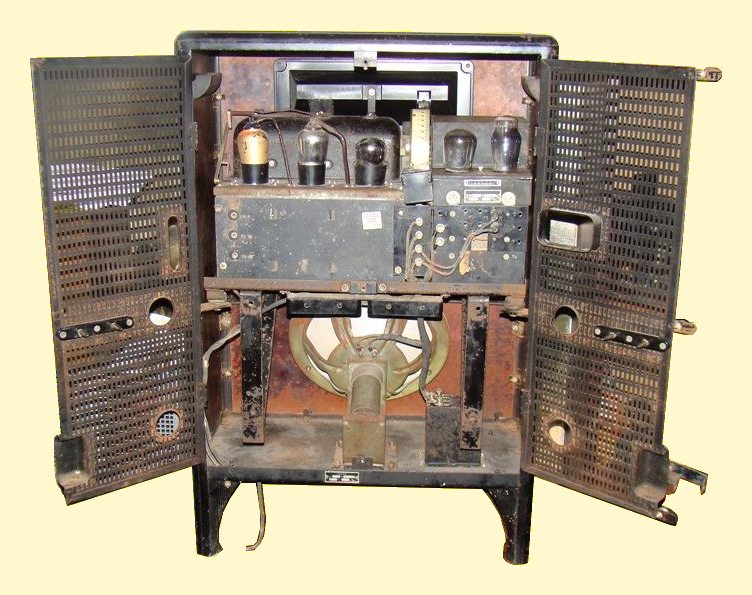

Skříň tvoří philitové desky v železném bodově svařovaném a černě lakovaném rámu. Philitové desky jsou tmavě bordové barvy (ten z Německa byl ale hnědý). Zadní stěna (lze-li to tak nazvat) jsou dvoukřádlá dvířka z perfotovaného plechu, na nichž jsou namontovány kontakty bezpečnostního vypínače. V bočních stěnách jsou vnýtovány plechové úchyty pro přenášení. Nožičky jsou vyztuženy dřevem. Šasi je v základě podobné s přijímačem Philips 2511, liší se především v mechanických detailech: ovládací prvky vpředu, držáky upevnění bakelitové masky, svorky pro repro, blokový kondenzátor a síťový přívod na ebonitovém panelu zezadu, štítky na síťové části. I tento přijímačmá mít plechový kryt (krabičku) přes obě elektronky E442 a lampu E424 jako Philips 2511, stejně jako u tohoto přijímače většinou chybí. Důvodem je to, že elektronky E442 pozdějšího provedení byly vyšší, a pod kryt se nevešly; stejně tak často chybí stínicí plechové prstence na šasi, protože novější lampy měly větší průměr baňky. Na snímku chybí kryt, prstence jsou všechny. Elektricky je Philips 2601 s 2511 shodný prakticky úplně. Šasi je namontováno ve dvou samostatných dílech, síťovém s NF zesilovačem a VF, na plechové "polici" držené čtyřmi rohovými nosníky prostřednictvím gumových silentbloků. Zezadu pod policí jsou umístěny dvě samostatné sekce bezpečnostního vypínače, do jejichž otvorů zajíždějí mosazné kontakty na dvířkách. Reproduktor je pozoruhodný permanentní dynamik, jaký okolo r. 1930 Philips montoval např. do "diamantových" reproduktorů 2111 atd. |
| Referencia | Katalóg Miloš Endler ČR, Foto a text: J Šatava ČR, E.Pavlík SR
|
Vytvorené: 28.2.2007
|
