Radiotechna (Telefunken), Amerigo (Rádio)
Katalógy
| Varianty | |

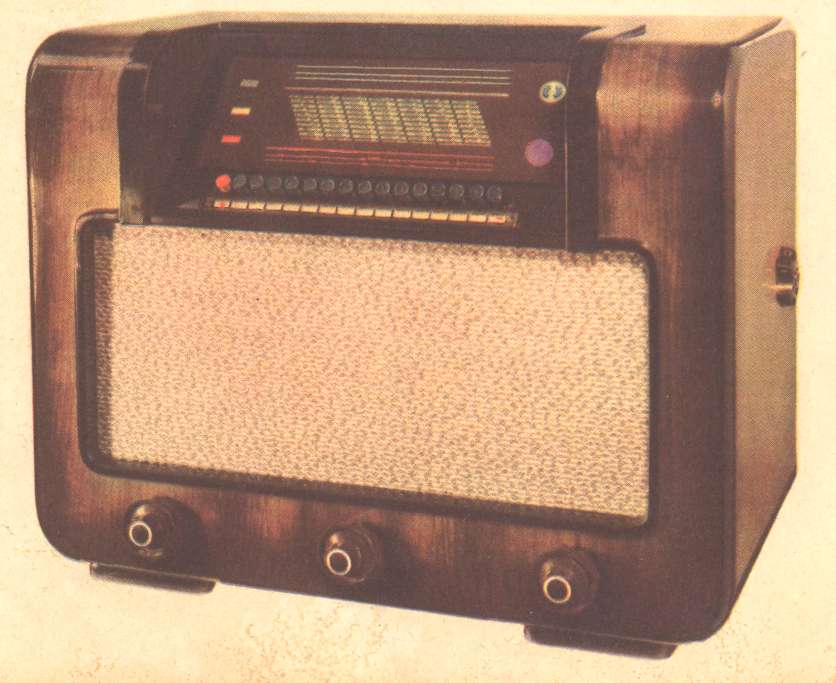

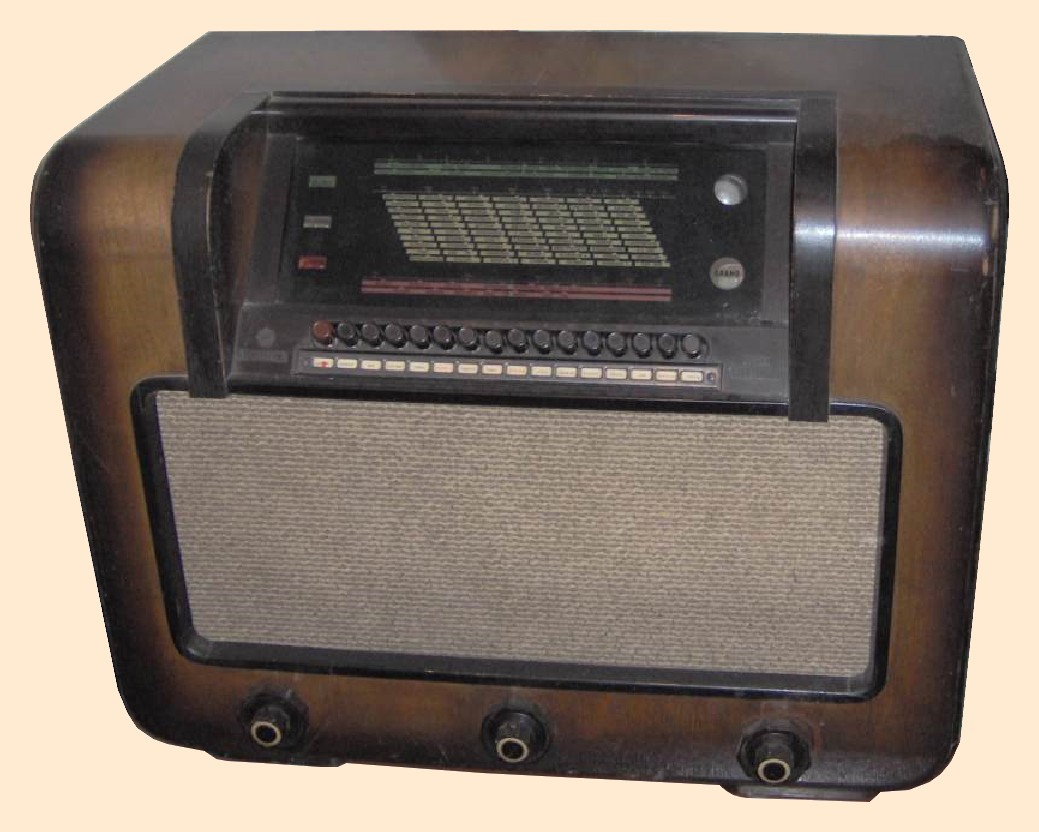

| Popis | 9-obvodový superhet s pásmovým filtrom a tlačítkovým motorovým ladením na striedavý prúd, drevená skrinka, bakelitový rámik stupnice, 520x480x330 mm, sklenená stupnica so stanicami a kHz (KV m), dynamický budený reproduktor, MF:484kHz, Cena: 3690 Kč.
AMERIGO je přepychově vypravený a technicky do posledního detailu pro pohodlí majitele propracovaný superheterodyn. Jeho velkou selektivitu zaručuje pásmový filtr,laděný kondensátory se vzduchovým dielektrikem před první elektronkou a 5 mezifrekvenčních okruhů, z nichž 4 jsou spojeny ve dva pásmové filtry s měnitelnou indukční vazbou. Pátý MF-okruh slouží zároveň pro odběr napětí pro delší okruh, který řídí automatické doladění.
Funkce jednotlivých elektronek: ACH 1 - Oscilátor, směšování a MF-zesílení, vyrovnání úniku, AF 3 - MF-zesílení, vyrovnání úniku, AF3 -MF-zesílení, ABC1 - demodulace a MF-zesílení, dodávaného napětí pro vyrovnání úniku, AD1 - koncové, AB2 - detekce pro automatické doladění, AF7 - řízení automatického doladění, AM2 - magické oko, AZ1 -usměrňování.
Nízkofrekvenční část obsahuje, jako u Colomba, fysiologický regulátor hlasitosti, ještě dále zdokonalený přepínač přizpůsobení pro řeč neb hudbu se třemi polohami. NF-filtr pro 9 kHz, důmyslně přepínatelný zároveň s protivazbou. Též zde řídí regulátor šířky pásma zároveň i tónovou clonu.Pro gramofonní přenos je využito též zesílení druhé AF3. Magické oko ukazuje, kdy je vysilač správně naladěn.Stupnice je doplněna ukazovatelem zapnutého rozsahu.
Nejzajímavější novinkou,použitou u AMERIGA,je však beze sporu samočinné tlačítkové ladění. Při zmáčknutí tlačítka žádaného vysilače uvede se v pohyb zamontovaný motorek.Tlačítka jsou spojena s přívodem k motoru, doteky uspořádanými na děleném kotouči, spojenéms motorem. Směr otáčení motoru je určen tím, přiléhá-li dotek příslušející ku zatlačenému tlačítku na pravou,nebo levou polovinu baleného kotouče. Protože při ladění otáčí se současně s otočným kondensátorem vždy též dělený kotouč, je vždy pohyb motoru zajištěn v tom směru,aby se nejkratší cestou vyladila žádaná stanice. Jakmile je motor v provozu, zapne spínač samočinně vysoké záporné mřížková předpětí k oběma prvním elektronkám, takže motorové ladění je naprosto bezhlučné.Přesto,že nastavení doteků tlačítek děje se tak,že je při nim počítáno s pohybem ladicího kondensátoru vlivem setrvačnosti o něco dále po okamžiku vypnutí ( jakmile na dotek najede isolační vložka, umístěná v místě dělení kotouče), mohla by nastati malá nepřesnost ladění podle toho při jaké fázi pohonného sííového proudu bylo tlačítko zmáčknuto. Tuto nepřesnost odstraňuje AF7 tak zapojeni, že tvoří paralelní induktivitu k okruhovým cívkám oscilátoru. Velikost této induktivity určuje napětí získané v AB 2,která svými anodami tvoří diferenciální řídicí napětí. Anody jsou spojeny se zvláštním okruhem tak, že proudy jsou stejné jen, přivédí-li se na okruh správná mezifrekvence. Liší-li se mezifrekvence od správné v kladném nebo záporném smyslu, převládá proud jedné nebo druhé anody a tím nastaví se AF7 na takovou induktivitu, která rozdíl mezifrekvence opět vyrovná. U předokruhů bylo na to pamatováno, aby možné nepatrné rozladění nemělo prakticky vlivu na příjem. Pro tlačítka lze podle návodu snadno voliti jiné vysilače.
15 vysilačů poslouchá na lehký dotek prstu.
AMERIGO mé největší počet tlačítek, který se na přijímačích, u nás vyráběných, vyskytuje. Je to zajisté počet, který svým bohatým výběrem uspokojí opravdu velmi náročného posluchače rozhlasu.Konečně mé posluchač ještě možnost,vypnutím tlačítkové automatiky obsluhovati přijimač normálním způsobem a vybrati si tak vysilač z bohatého repertoiru, který mu tak vysoce výkonný superhet, jakým je AMERIGO, poskytuje.
Změna v sestavení automatisovaných vysilačů.
Majitel přijimače AMERIGO není vázán výběrem automatisováných vysilačů, který jsme mu sestavili, Při zakoupení radioaparátu zvolí si podle svého vkusu a s ohledem na kvalitu vysilače,jakož i současné rozhlasové poměry,svůj program, který mu nejlépe vyhovuje, nebo vysilače, jimž dává přednost. Nastavení děje se způsobem, který na jiném místě podrobně popisujeme.
Dálkové řízení.
AMERIGO je upraven tak, že jej lze zapojiti na dodatečnou samostatnou tlačítkovou klaviaturu, kterou umístíte kdekoliv ve svém bytě.
Tato klaviatura - třeba na Vašem nočním stolku - umožní Vám zapnutí a vypnutí přijimače, výběr žádaného vysilače a upravení příslušné hlasitosti, aniž máte zapotřebí obtěžovati se do jiné místnosti k aparátu. Dálkové řízení je prostě zařízení nejen pro nejnáročnější, ale i pro nejpohodlnější posluchače rozhlasu.
Přesnost a spolehlivost.
Malý zázračný motorek,který obstarává automatické ladění, pracuje spolehlivěji a přesněji, než lidské ruka. K tomu přistupuje elektrické automatické ostré doladění, které nastaví přijimač tak dokonale přesně, jak žádným jiným optickým,akustickým nebo mechanickým způsobem není možno dosáhnouti. |
| Referencia | M.Baudyš: Československé přijímače, Praha 1946,
Katalóg: Miloš Endler (ČR),
Firemný reklamný prospekt Radiotechna, 1938
|
