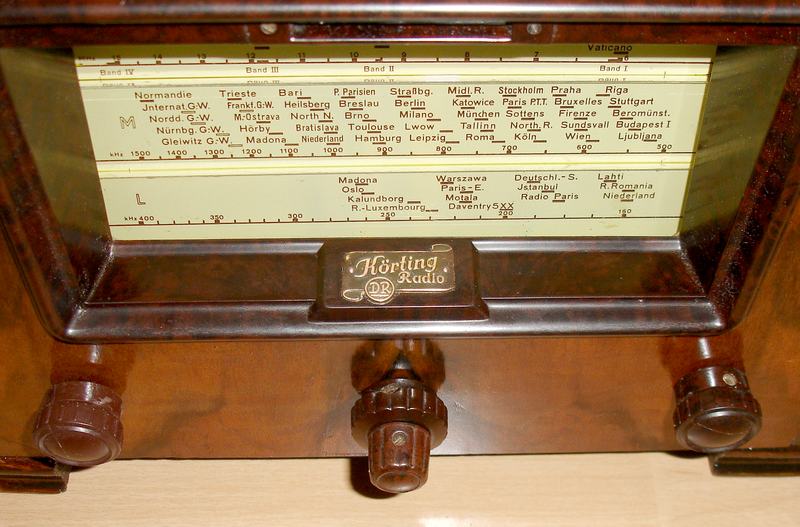

Korting - R2200WL - Trixor Výrobca: Korting Rok výroby: 1933-1934 Osadenie: RENS1234, AB1, RES964, RGN1064 Popis Trojpásmový (DV,SV,KV) reflexný prijímač, kde prvá elektrónka RENS1234 slúži ako vf zosilňovač, audión, so spätnou väzbou do tretej mriežky a po detekcii pomocou AB1 je nf signál opäť privedený na g1 RENS1234 na nf zosilnenie. V anóde RENS1234 je NF tlmivka s odbočkou, ktorá oddeľuje nf signál ďalej do koncovej elektrónky RES964. Napájanie je zabezpečené dvojcestným usmerňovačom RGN1064. V rádiu sú dve poistky, sieťová a druhá v sekundáre anódového napájania. Reproduktor je budený, filtráciou anódového napájania. Ovládanie: ľavý gombík: prepínač vlnových rozsahov a žiaroviek, stredný: väčší ladenie, menší sieťový vypínač a anténny potenciometer, pravý gombík: spätná väzba.

Upozornenie: Tento servisný návod je určený prevažne pokročilým zberateľom a opravárom. Autor neručí za žiadne škody, ktoré by mohli vzniknúť čitateľovi z použitia informácií, návodov a postupov uvedených v tomto návode. Pri práci s elektronikou je nutné dodržiavať všetky bezpečnostné predpisy, nakoľko sa pracuje s vysokým sieťovým napätím 230V. Rádio zapínajte do siete len cez oddeľovací izolačný transformátor.

Toto rádio je zaujímavé hneď niekoľkými konštrukčnými prvkami:

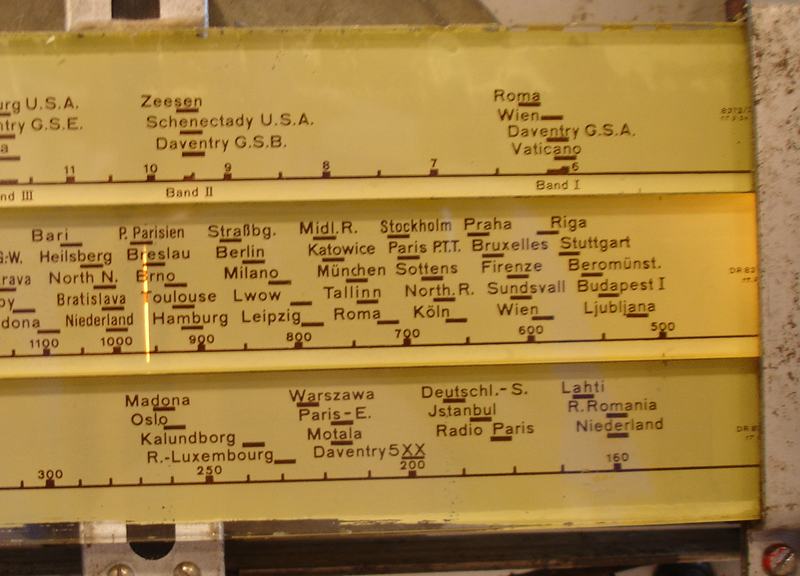

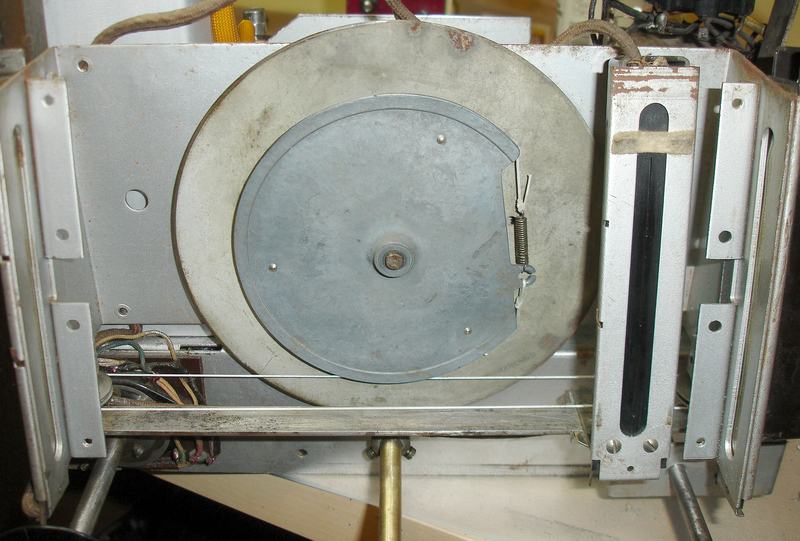

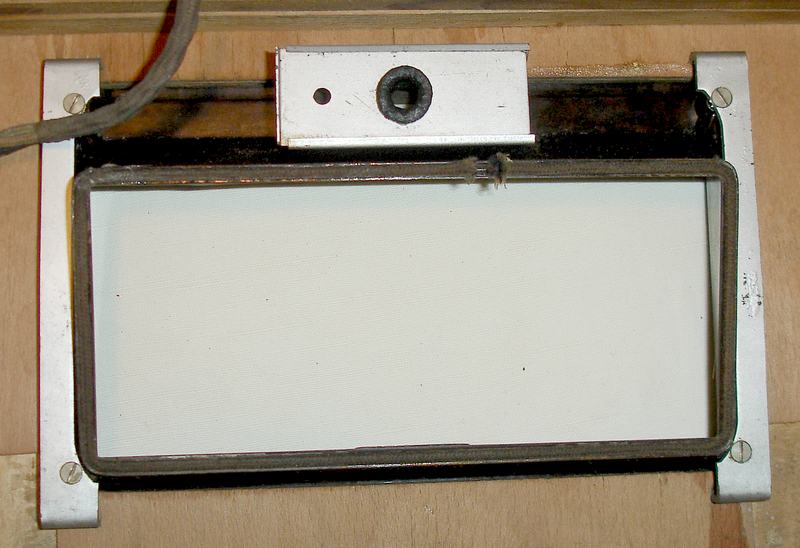

• Luxusné prevedenie stupnice a osvetlenia: Stupnica je osvetľovaná 9 žiarovkami, pričom pri každom prepnutom pásme sa zapnú príslušné dve bočné žiarovky osvetľujúce stupnicu a jedna osvetľujúca štrbinu v pohyblivom segmente pri ladení. Jedna žiadovka podsvetľuje nápis pri prepnutí gramofónu.

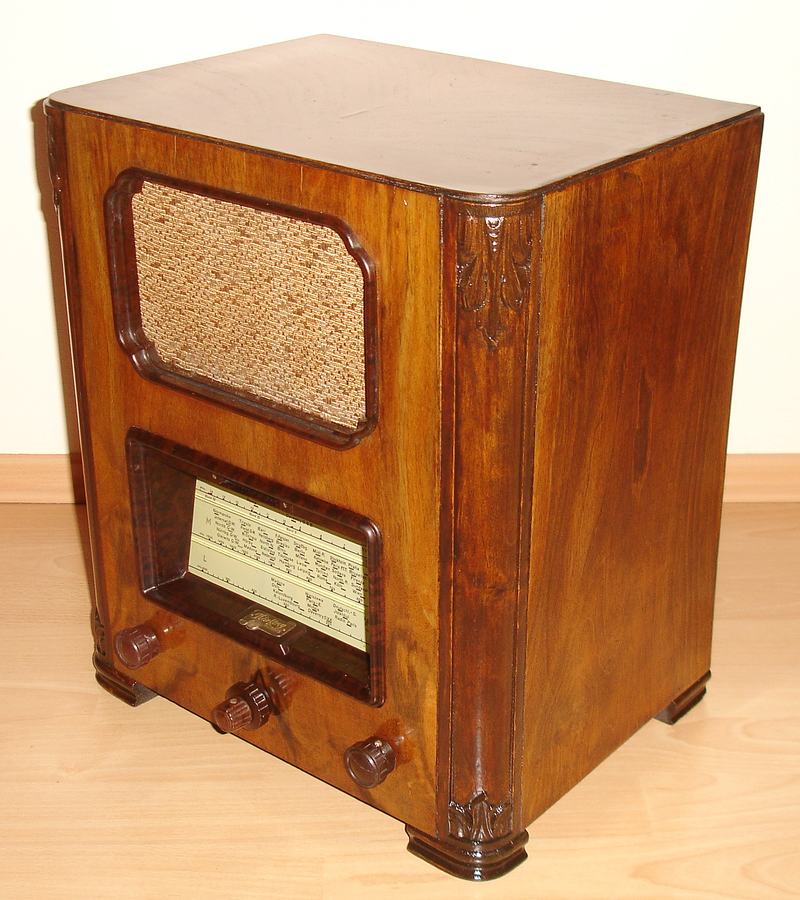

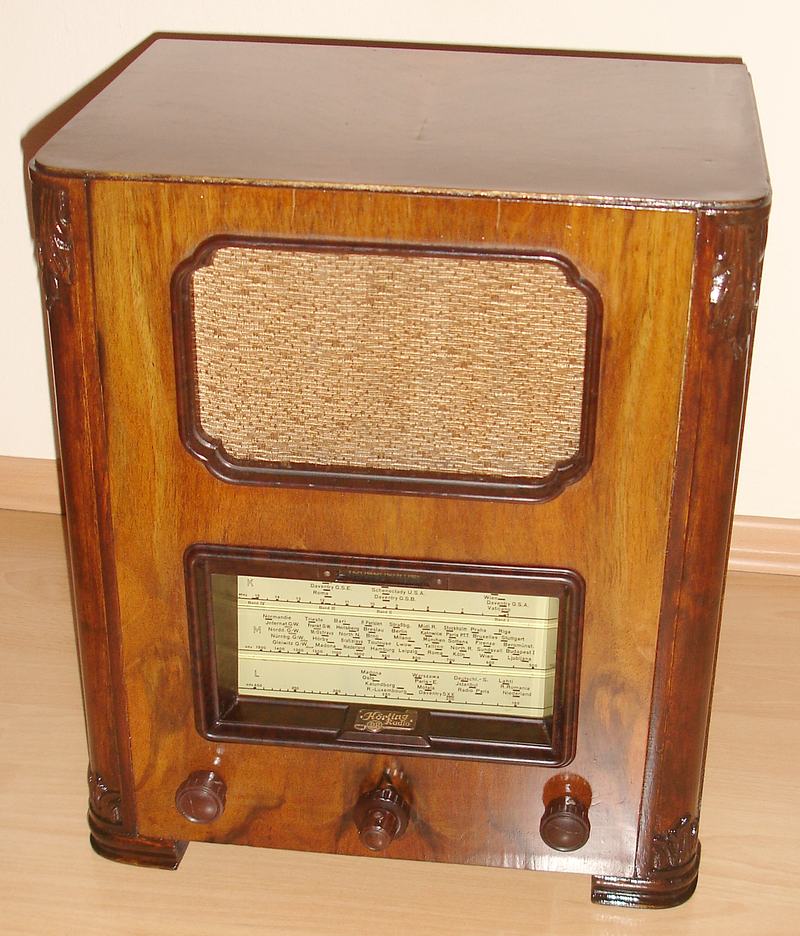

• Vyrezávaná skrinka. Rohy skrinky dole a hore vpredu sú vyrezávané, skrinka tak plní aj estetickú funkciu,
• Reflexné zapojenie: spomínané v popise vyššie, toto sa využívalo hlavne pri starších rádiách,
• Potenciometer na reguláciu sily prijímaného vf signálu zapojený priamo v anténnom obvode, tiež prvok, prevažne zo starších prijímačov.


Renovácia a oprava

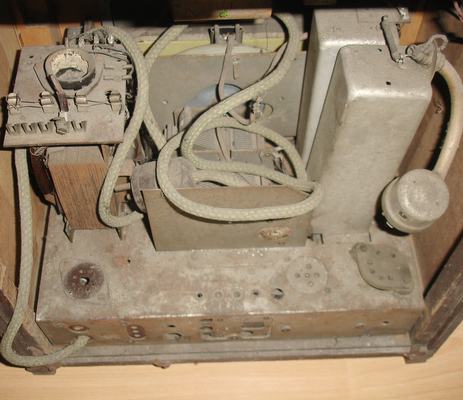

V tomto rádiu bolo potrebné vykonať tieto demontážne práce a vyčistenie

• Odstránenie poškodenej sieťovej šnúry, ktorá bola dorábaná dodatočne. V originálnom prevedení sieťová šnúra končí na zadnej stene, pravdepodobne v bakelitovej koncovke s dvomi dierami, sa šasí sú dva kolíky, do ktorých zapadne táto koncovka tak sa bezpečne pripojí sieťové napätie do prístroja len pri zasunutej zadnej stene. bezpečnostné opatrenie.
• Povysávanie, umytie a vysušenie šasí a elektroniky. Pri tomto treba dať pozor na transformátor, aby veľmi nenasiakol vodou. Môžete ho zakryť PVC sáčkom pri umývaní.

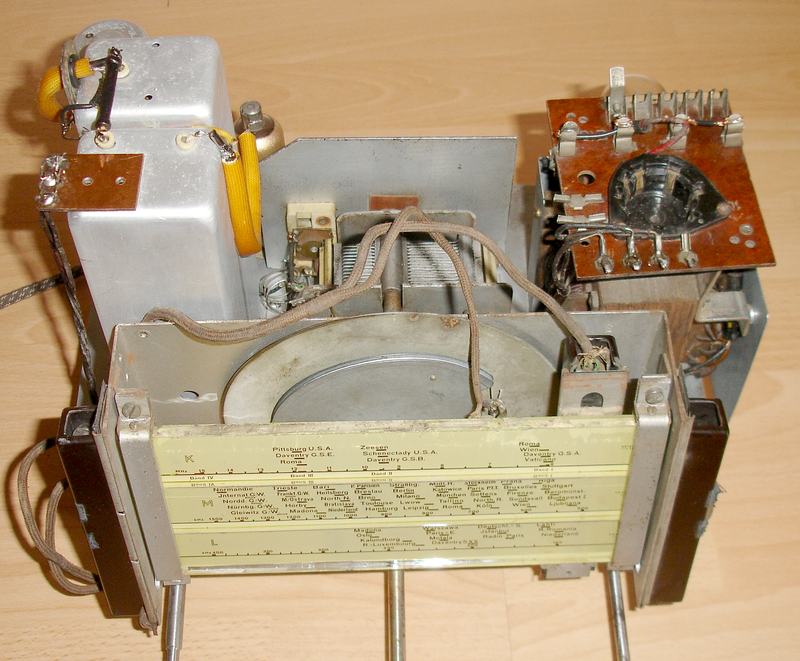

• Skorodované malé časti sa jemne prebrúsili a prelakovali strieborným lakom, oroginálne prevedenie šasí je lakovaný plech na strieborno (to čo vidíte na obrázkoch ďalej).

Oprava
Pre opravu sme pripravili anotovanú schému, prevzatú z www.radiomuseum.org a podľa tejto anotácie sme označili na fotografii šasi dané umiestnenie súčiastok (ktoré sme v rádiu našli prevažne neporušené). Nie všetky súčiastky sú označené, nakoľko sa nachádzajú v cievkových agregátoch. Stačí, ak kliknete na obrázok a tak sa vám otvorí celá schéma, resp. foto šasí.

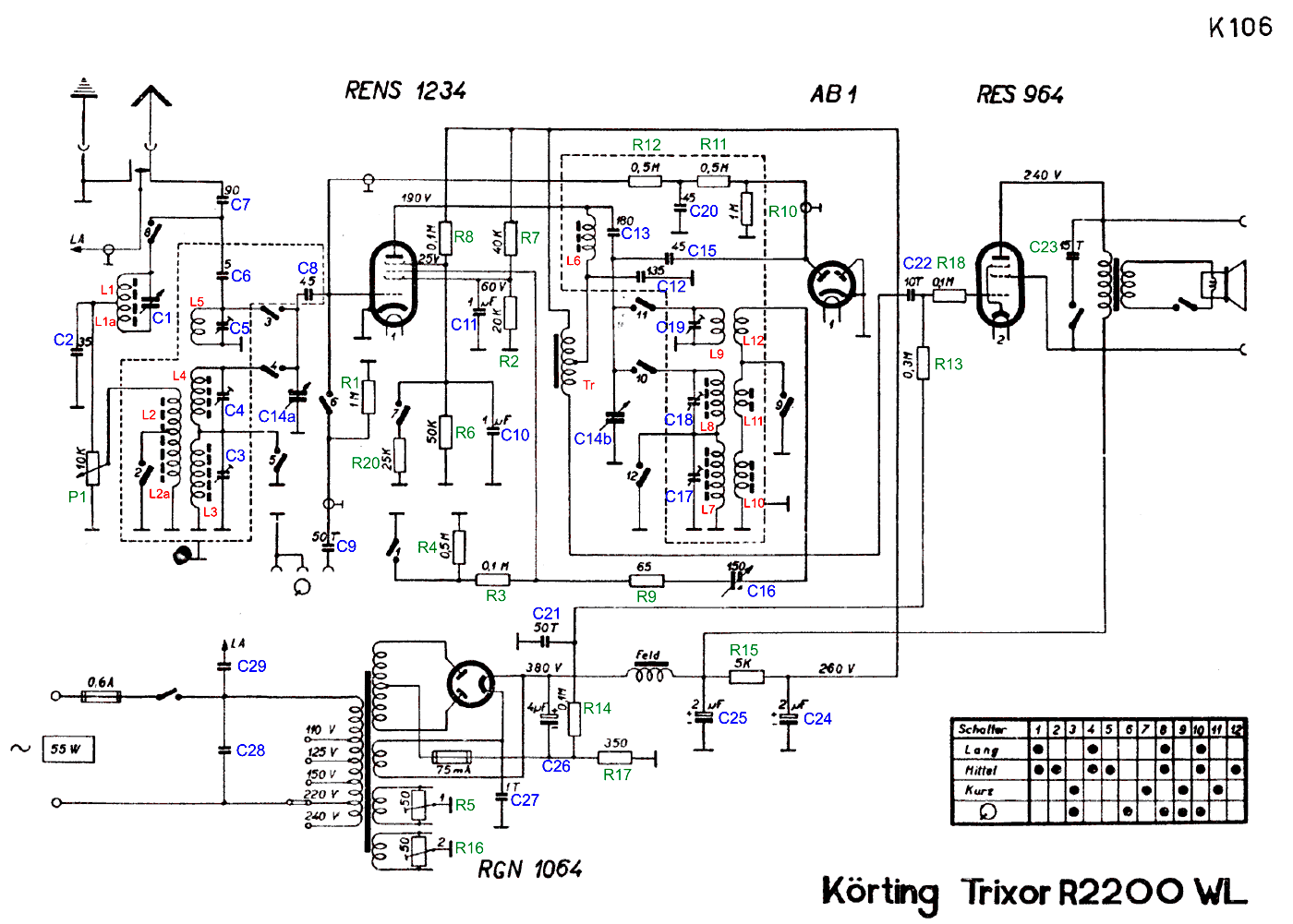

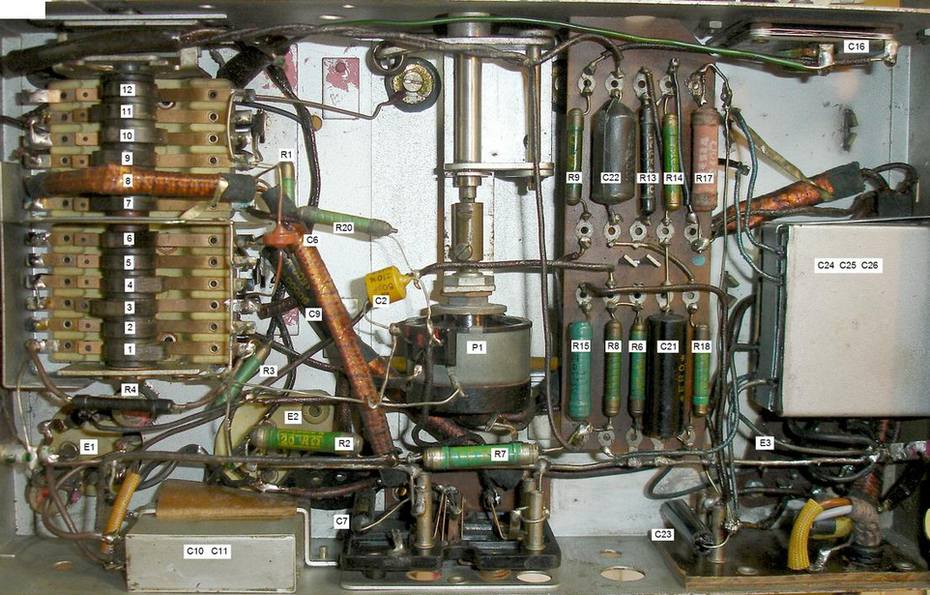

Schéma s označením súčiastok	Foto elektroniky s označením súčiastok

Sieťový transformátor a napájanie

• Primárne vinutie: na 220V 32 ohmov, na 240 V 35 ohmov, doporučujeme prepnúť na 240V.
• Sekundárne vinutie: 2 x 276 ohmov.

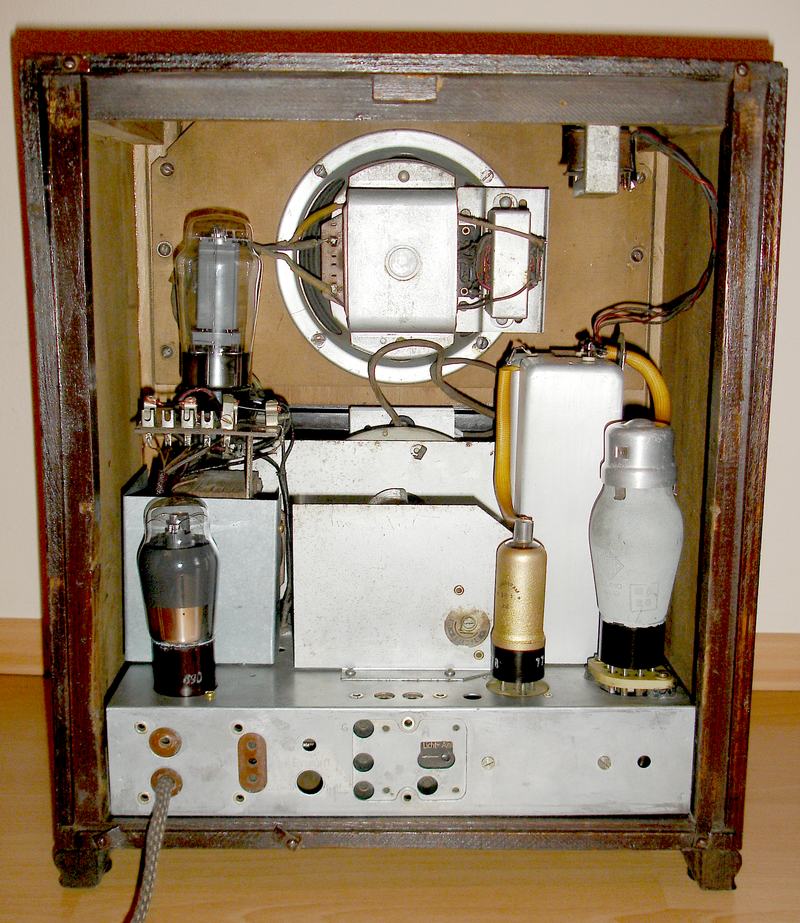

• Pri renovácii elektrolytov dbajte na celkové prípustné napätie, nakoľko pri rozbehu rádia je na nich napätie takmer 600V. Dopočučujeme ako náhradu použiť elektrolyty 22 mikroF/450V zapojené v sérii podľa tohto návodu, čím dosiahnete kapacitu okolo 10 mikroF. Nové elektrolyty C26, C25 a C24 zapúzdrite do kovového púzdra, ktoré pravdepodobne bolo v rádiu ako blokový kondenzátor. Nemali sme originál, tak sme tento blok do rádia doplnili (viď foto šasí ďalej).

[www.radiomuseum.org]

Cievkové bloky

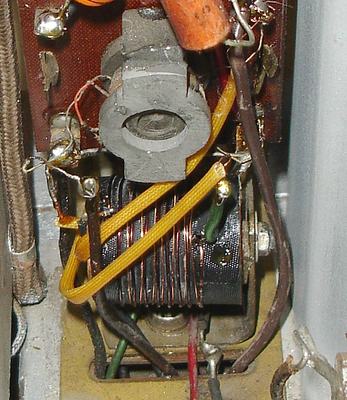

V rádiu sú dva pomerne veľké cievkové bloky. Keďže v nich boli odstránené KV a premostené rôzne vodiče, nevieme garantovať, že priložené fotografie reprezentujú originálne prevedenie. Na ľavom obrázku vidno stav, keď sme otvorili tieto cievkové bloky, v ľavej časti dole vidno chýbajúcu KV cievku L9/L12, na pravom obrázku je už nahradená. Je navinutá na papierovom teliesku, priemer 20mm, 8 závitov drôtom 0,8mm, rozostup medzi závitmi 2mm, v ktorom je navinuté spätnoväzobné vinutie L12. Cievočka je upevnená na uholníčku pomocou šroubičky M3. Pri jej opätovnom oživení musíte správne zapojiť smer vinutia, aby nasadzovala spätná väzba.

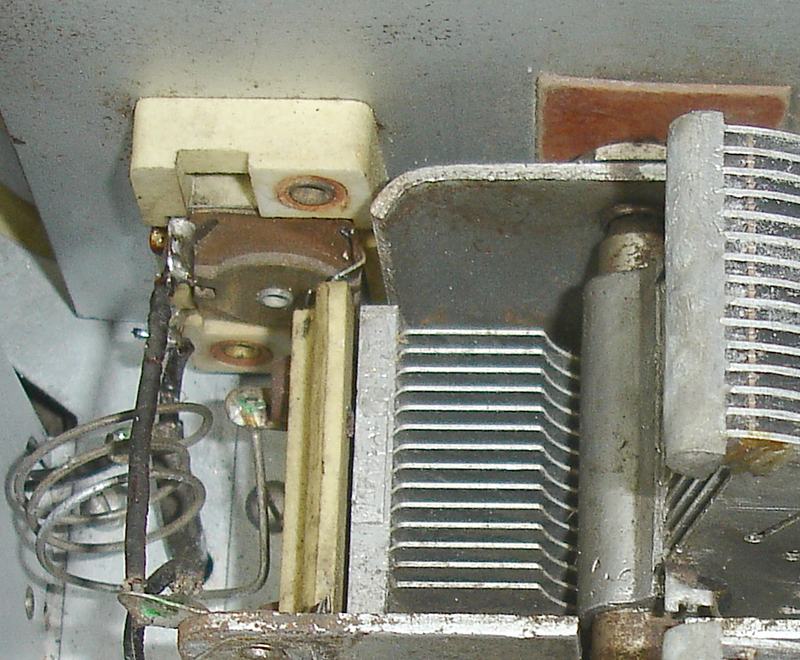

Na obrázku sú označené aj ostatné súčiastky, ktoré sme vedeli identifikovať. C15 je na ľavom obrázku za pertinaxovou doskou. Pod L8/L11 vidno aj keramický C trimer, ale ten bol zapojený paralelne k ladiacemu kondenzátoru C14b, avšak na schéme takýto trimer nie je nakreslený. Ďalej, v rádiu sme nenašli dlhovlnnú časť spätnej väzby L7/L10, preto predmetné fotografie berte ako orientačné. Vstupná cievka L2, L2a, L3, L4 sú v jednom celku a tieto sme nerozoberali, tie sú originálne, rovnako ako aj C3 a C4 upevnené na mosadznom zvislom pliešku. C5 je upevnený na zvislom tieniacom plechu vedľa ladiaceho kondezátora, vidno ho na fotografii ladiaceho kodenzátora ďalej.

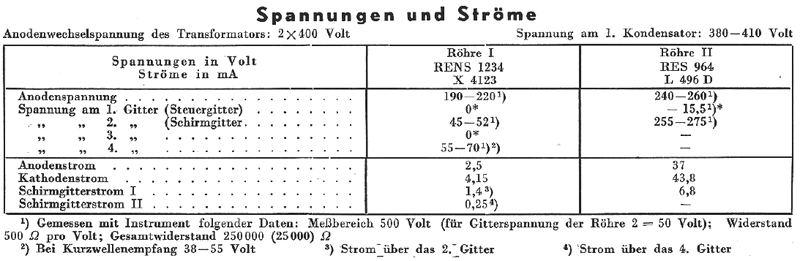

Niektoré namerané hodnoty
L6 - tlmivka, odpor 64 ohmov
L8 - 178 mikroHenri (pre SV)
Ladiaci kondenzátor - 35 pF - 530 pF
L2 - 87 ohmov
L2a - 18 ohmov
L4 - 11 ohmov
L3 - 5 ohmov
Spätnoväzobný trimer C16 - rozmery 48 x 48 x 7 mm.

Poznámky k elektrónke RENS1234.
Ide o pomerne vzácnu elektrónku, tak sme laborovali s elektrónkou ACH1, s heptódovou časťou, ale ACH1 má polovičnú strmosť a nenasadzovala spätná väzba. Rádio sa rozohralo pri použití elektrónky Philips E449. Možno by stálo presoklovať aj AH1, ale nemali sme originálnu 7 kolíkovú päticu, tak tento pokus sme neabsolvovali.

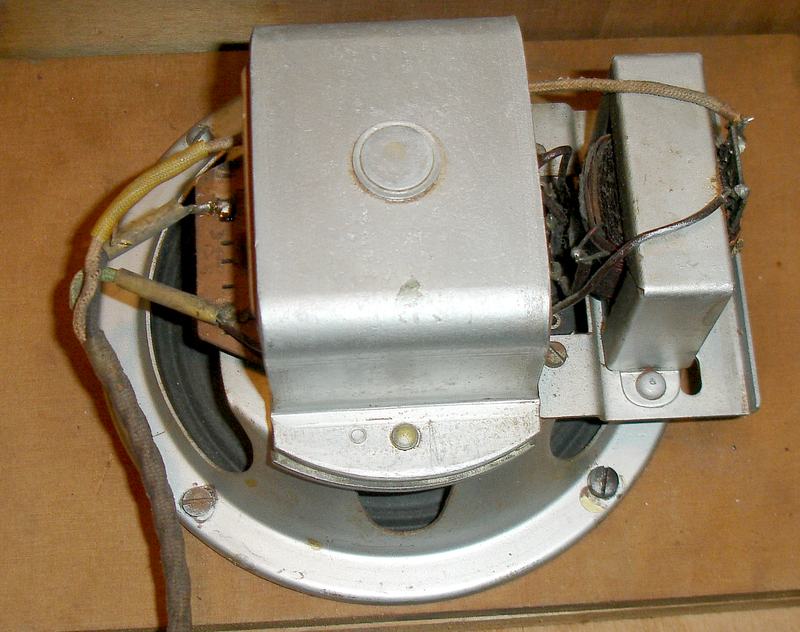

Reproduktor s budením a VT.
Budenie - 2500 ohmov, VT primár - 458 ohmov.
Zapojenie káblikov: k anóde RES964 červený, k C25 zelený, k C26 čierny.

Hore medzi vývodami na cievkových blokoch je zapojený R12 - M5.

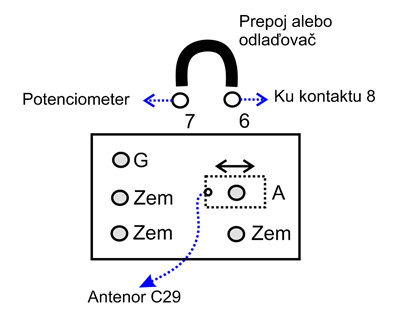

Zapojenie zdierok vzadu na šasí

Vľavo: Blokový kondenzátor C10 a C11, 2 x 1 mikroF, rozmery 50x45x18 mm

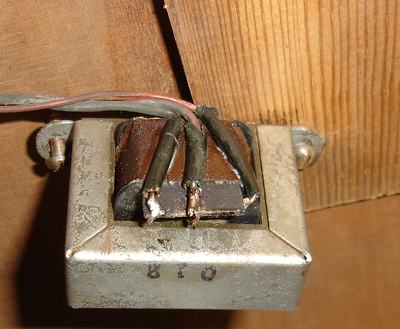

Vpravo: NF transformátor, 5100 + 6200 ohmov, rozmery: jadra M16, celkové rozmery ŠxVxH: 48x40x16 mm.

Vzorka brokátu.
