TESLA ASTRA 4206U-2 a ASTRA 4206U-6 - Poznámky k renovaci televizorů

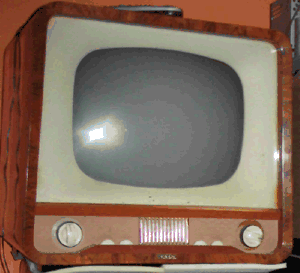

Televizory Astra byly vyráběny Teslou Pardubice v letech 1958 až 1960. Jsou osazeny moderními no valovými elektronkami pro sériové žhaveni a obrazovkou o úhlopříčce 43 cm s vychylovacím úhlem 70 stupňů s iontovou pastí. Skříň je dřevěná, nepravoúhlého tvaru, stolního provedení. Zadní a spodní stěna je papírová, světlá. Ve spodní části je ještě příprava pro našroubování přídavných noh. televizor by mohl být tedy i stojanový. Astiy jsou sběratelsky vcelku zajímavé. Nebylo jich vyrobeno mnoho a mají poměrné povedený design.

Všechny nejdůležitější ovládací pivky jsou na předním panelu. Velkým dvojknoflíkem vlevo se zapíná přijímač, řídí hlasitost a tónová clona, dvojknoflíkem vpravo se přepínají kanály a dolaďuje oscilátor kanálového voliče. Čtyři menší zapuštěné knoflíky zleva ovládají jas obrazu, kmitočet řádkového rozkladu. kmitočet snímkového rozkladu a kontrast obrazu. Odporové trimry pro nastavování výšky a vertikální linearity jsou přístupné zezadu bez odmontování zadní stěny, stejně jako knoflík pro zaostření. Šířka obrazu se řídí jádrem cívky umístěné na VN transformátoru, která je pohodlné přístupná až po odmontování krytu VN kobky. Vodorovná linearita se nenastavuje. Řádkový i snímkový kmitočet lze kromě ovládacích knoflíků na přední stěně nastavovat ještě hrubě uvnitř přijímače.|

Kanálový volič má 12 poloh, osazeny jsou kanály prvního a třetího televizního pásma, tj kanály 1. 2 a 6 až 12. Pro III. pásmo je možné ještě použít vnitřní otočnou laditelnou anténu, která je vyvedena dvoj linkou zakončenou anténní vidlicí.

Velký 20cm reproduktor na pravém boku a malý 8.5 cm výškový reproduktor vyzařující dopředu zajišťují poměrně slušný přednes. Nechybí nízké ani vysoké kmitočty.

Zvláštností těchto televizoru je obrazový detektor využívající triodové části elektronky PCF82. Pentoda je použita jako třetí stupeň obrazové MF. Zvukový MF zesilovač je jednostupňový. signál se ale odebírá až z anody obrazového zesilovače.

M.Pátek: Celý článok, Schéma a oscilogramy

V nasledujúcom súbore nájdete schému z E.Kottek, do ktorej sú doplnené získané oscilogramy.
(súbor treba uložiť, rozbaliť a potom kliknúť na INDEX.HTML)
4206A Astra - Klikaci schema.zip
