STUDIO 1 - první Hi-Fi sestava z TESLY

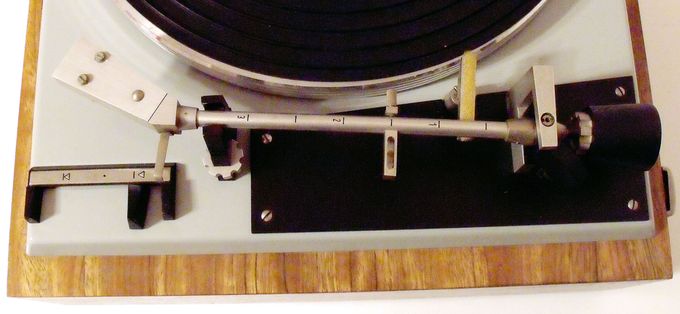

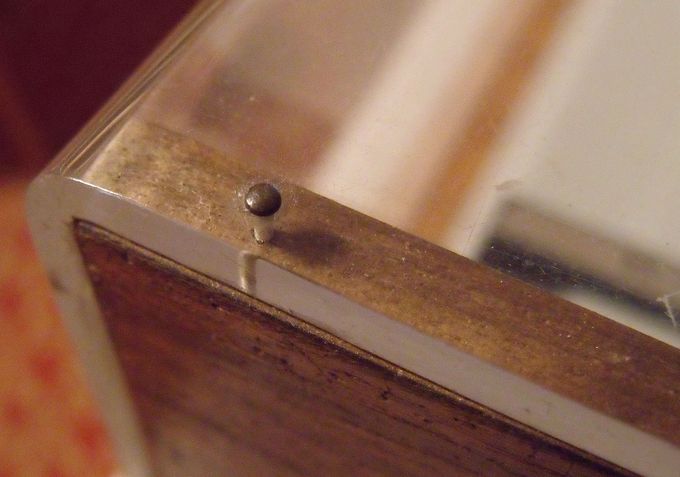

V druhé polovině šedesátých let minulého století byl v Československu stále markantněji pociťován nedostatek přístrojů pro kvalitní domácí poslech reprodukované hudby. V zahraničí renomovaní výrobci spotřební elektroniky začali rychle nabízet první Hi-Fi zařízení, čehož centrálně řízený n.p. Tesla prakticky nebyl schopen. Přesto se v Tesle Litovel, specializované na výrobu gramofonů, našla skupina nadšenců, která dokázala vyvinout první sestavu gramofonu, zesilovače a reprosoustav pro kvalitní domácí reprodukci. Svými parametry tato sestava vysoce převyšovala do té doby vyráběná zařízení. Prvním komponentem sestavy STUDIO 1 je gramofon NC410, přístroj zcela nové koncepce byl poprvé podrobně popsán v časopise „HUDBA A ZVUK“ dvojčíslo 11+12/67. Druhým novým komponentem je stereofonní zesilovač ZC20, stavebnicové konstrukce, osazený výhradně germaniovými tranzistory. Třetím komponentem jsou dvě reproduktorové soustavy RK60. Klasické gramofony byly vyráběny v Tesle Litovel na výrobních pásech. Typ NC410 byl montován v dílně malosériové výroby zvlášť vybranými špičkovými dělníky a techniky. Jeho výroba a montáž byly mimořádně technologicky náročné. Například výroba horního průhledného krytu při zahájení výroby byla realizována pouze ohnutím do tvaru „U“ z obyčejného plexiskla bez zakrytí pravého a levého boku. O něco později byly doplněny dřevěné bočnice, které byly k plexisklovému krytu upevněny prostřednictvím tenkých hřebíčků. Konstrukční řešení celého gramofonu bylo asi tak na hranici tehdejších technologických možností. Většinu konstrukčních principů u následujících typů gramofonů již nenalezneme. Je to například regulace otáček motorku magnetickou brzdou, nebo regulace přítlaku přenosky posuvným závažím na raménku. Sestava „Studio 1“ se neprodávala přímo v obchodech s elektrozbožím, ale technik výrobce ji na zvláštní objednávku dovezl až k zákazníkovi, kde ji nainstaloval a provedl zaškolení obsluhy. Za zmínku stojí údaj o pořizovací ceně uvedený v „2)“. Podrobný popis a výsledky měření uvedení sestavy bylo zveřejněno v časopise HaZ 7/67. Přílohy tohoto článku jsou: 1) Kopie článku o gramofonu NC410 (v původním znění uváděn jako „HC410“) z HaZ 11+12/67 2) Sken článku „TEST SUPRAPHON STUDIO I“ z časopisu HaZ 7/67 3) Sken servisního manuálu NC410 4) Fotogalerie „STUDIO I“ (bez reproduktorových soustav) Zdeněk Vaníček 10. ledna 2010
Dokumenty :: Články, Dokumenty :: Tesla - servis
Vytvorené: 10.1.2010
|
