Telegrafia Bali 35~ - servisné poznámky z renovácie
(c) Viktor Cingel, 2009
Pri tomto prístroji doporučujeme postupovať pri oprave veľmi opatrne. Mriežka koncovej elektrónky je galvanicky pripojená ku anóde vf elektrónky, v prístroji prebiehajú dôležité prechodové efekty, o ktoré sa postarajú bezchybné kondenzátory 1 mikroF. Pri oprave som spravil malú zmenu, aby sa nepokazila vzácna koncová elektrónka. Celý popis zmeny nájdete v článku Telegrafia Compas - postup renovácie. Aj Compas mal podobnú schému, tak si to skúste pozrieť.
Bali 35~ je veľmi pekný dekoratívny prístroj, podľa dostupných prameňov sa sa vyrábal v dvoch verziách - s rebierkami (Super Bali) a bez nich (Bali 35~).
Nasleduje detailná fotodokumentácia vnútroného usporiadania prístroja.

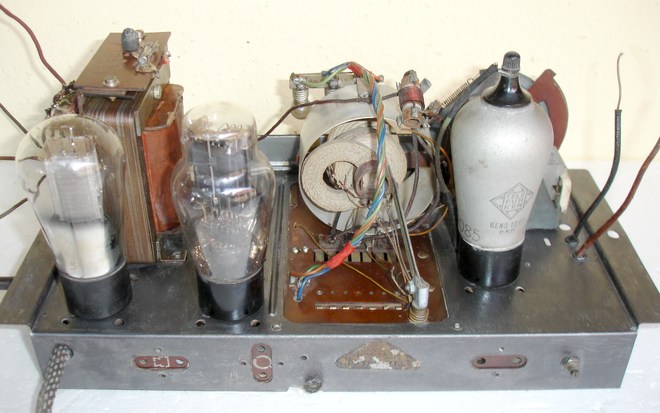

Pohľad na šasi zo zadu. Farebné drôtiky idú ku trom žiarovočkám, ktoré sa prepínajú spolu s vlnovými rozsahmi.

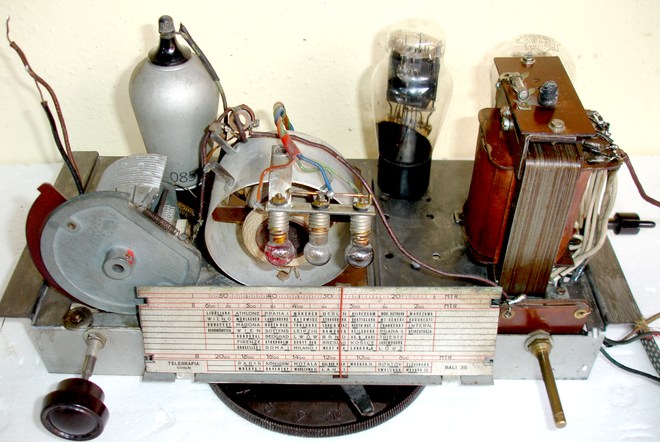

Pohľad na šasí zpredu, transformátor je previnutý, ešte nie sú nafarbené na tmavo izolačné bužírky.

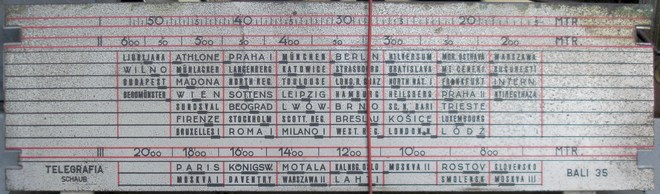

Stupnica je ručne písaná.

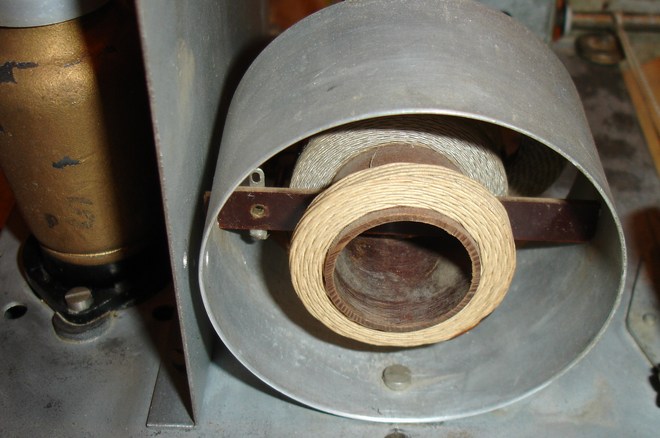

Cievkový aparát - spätnovazobná cievka sa pohybuje, ovládanie je pomocou malej páčky nad
veľkým kolesom pod na šasí, páčku vidno vpredu nad hranou kolesa.
Neskôr sa v prístroji Compas toto ovládanie polohy cievky presunulo dozadu na šasí, pomocou malého gombíka.
Pod šasí boli spravené malé zmeny - boli doplnené spomínané súčiastky.
Šípkou sú zobrazené nepôvodné súčiastky.

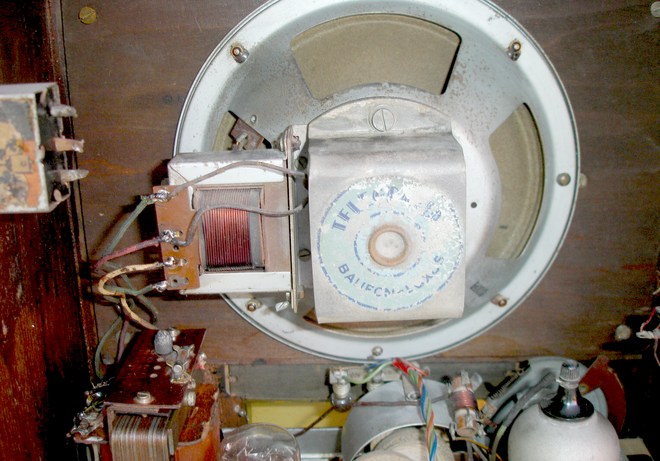

Výstupný tranformátor je pripevnený na reproduktore.
Nápis na reproduktore Balifon Luxus.

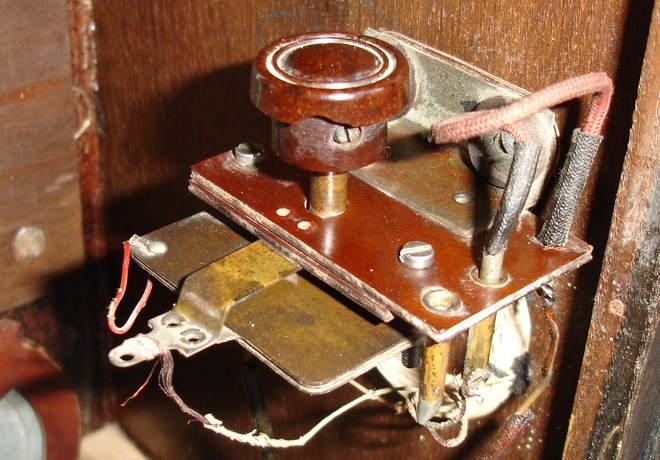

Odlaďovač, pripevnený na pravej bočnej strane skrinky vo vnútri.
Prepínanie antény sa robilo presunutím banánika.

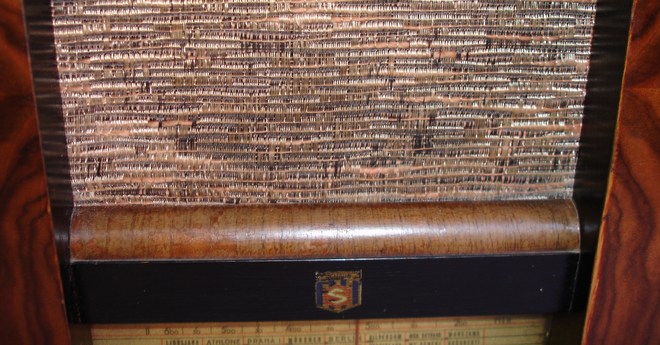

Brokát a nálepka Schaub na prednej strane prístroja.

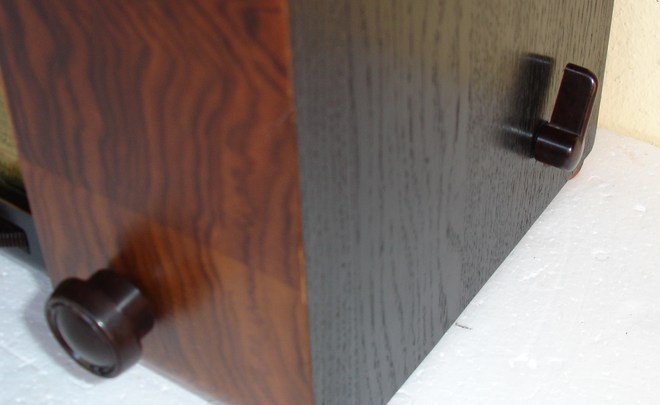

Tvar gombíkov
