(V.Pekárek, ČR)

Takto som prístroj získal, výzva na prvý pohľad.

Pätice boli originálne, čo je dobrý signál, elektrónky chýbali, transformátor prepálený (je už odmontovaný), káble originálne.

Dôkladná prehliadka šasí, cievky napravo v poriadku, ladiace prevody v poriadku. Ladiaci kondenzátor je robustnej konštrukcie.

Pod šasí, ako býva u Markoni modelov zvykom, komplikovaná "káblovačka". Odpory sú pekne zoradená na kondenzátorovom bloku.
Tie farebné sú tzpické Markoni odpory, tzv. "psia kosť". Otázkou je, či aj tie v bužírke, Kondenzia odpory, sú originálne, pravdepodobne nie.
Skontroloval som to na fotke iného modelu na radiomuseum.org, avšak môj model nebol celkom 272, tak vlastne nie je jasné, či sú odpory originálne.

Konštrukcia MF tranformátora a dva svitkové Kondenzia kondenzátory. Z toho by sa dalo usúdiť, že i odpory Kondenyia by mohli byť originálne.

Na šasí sú značky elektróniek, ktoré v danej pätici majä byť. Veľmi užitočná informácia. (VMS4, MHD4, MPT4, MU12)

... a ešte MX40, sedemkolíková hexóda.

Káblovačka sa rozobrala a všetky spoje sa poznačili, blok kondenzátora sa vytiahol.

Šasí sa vyčistilo, odhrzilo, a nastriekalo zinkovým sprejom ZINGA, potom sa preleštilo flanelovou handričkou. Náter sa opakoval dva krát.
Toto bola najťažšia mechanická práca, lebo bolo treba všetko dôkladne zakryť.

Rozobratie kondenzátorového bloku, vytavenie vosku a starých svitkov. Náhrada novými kondenzátormi.

Takto sú zapojené kondenzátory, podľa originálnej schémy Markoni 272.

V tomto štádiu to už začala byť skladačka.

Odpory sa schovali do bužírky (tá sa natrie na hnedočierno a šelakom), kondenzátory sa prelepili podobnou látkovou čiernou páskou, čelá sa natrú na čierno.

Reproduktor má veľmi zvláštne vinutia, skontrolujte si ich podľa ďalej uvedenej schémy a podľa nákresu v návode M.Berana.

Takto je zapojená pätica na reproduktore, farbu káblikov ale veľmi po rokoch nerozpoznáte, tak to radšej premerajte skratomerom.

Všetko je poskladané. MX40 je nahradená pomocou AK2, ktorá sa napasovala do originálne sedemkolíkovej pätice.
Trafo bolo opravené, jedna sekcia sa nanovou navinula.

Pohľad na hotový prístroj zozadu. K tej strednej elektrónke bol spravený nový tienený prívod a vložený do bužírky (namaľovaná).

Detailný pohľad na mechaniku ladenia a posuvu ručičky. Navrch sa namontuje stupnica a plechový kryt.

Pohľad na VF časť. Jej detailný popis nájdete na konci článku aj so schémou.

Pohľad zľava na tranformátor.

Ak si dobre všimnete odpory, tak jeden je moderný 2W a ostatné som nasimuloval z odporov z 30 rokov, čiapočky na namaľovali strieborno.

Jedna elektrónka MHD4 (duodióda a nf trióda) k prijímaču bola v originálnom vyhotovení.

Zľava VMS4B, ciavka oscilátora, MHD4. Bužírka ešte nenamaľovaná.

Detailný pohľad na gramofónové svorky a odbrumovač v žeraviacom obvode.

Disclaimer, ktorý hovorí, že prístroj bol navrhnutý pre kvalitné Marconi lampy. Nespomína sa tu, že by museli byť Catkin lampy.

Stupnica - DV a SV.

Skompletizovaný prístroj vložený do skrinky, vľavo je držiak na anténnu a zemniacu svorku.

Umiestnenie reproduktoru a indikátora ladenia vpravo na čele skrinky (jeho konštrukcia je popísaná ďalej).

Detailý pohľad na gombíky, tie sú ale repliky z modelu 256. Originálne 272 gombíky boli šesťuholníkové.

Prístroj vo svojej kráse, skrinka preleštená voskom, dvakrát a preleštená flanelom.

Dobový letáčik. Poskytol V.Fiala ČR.

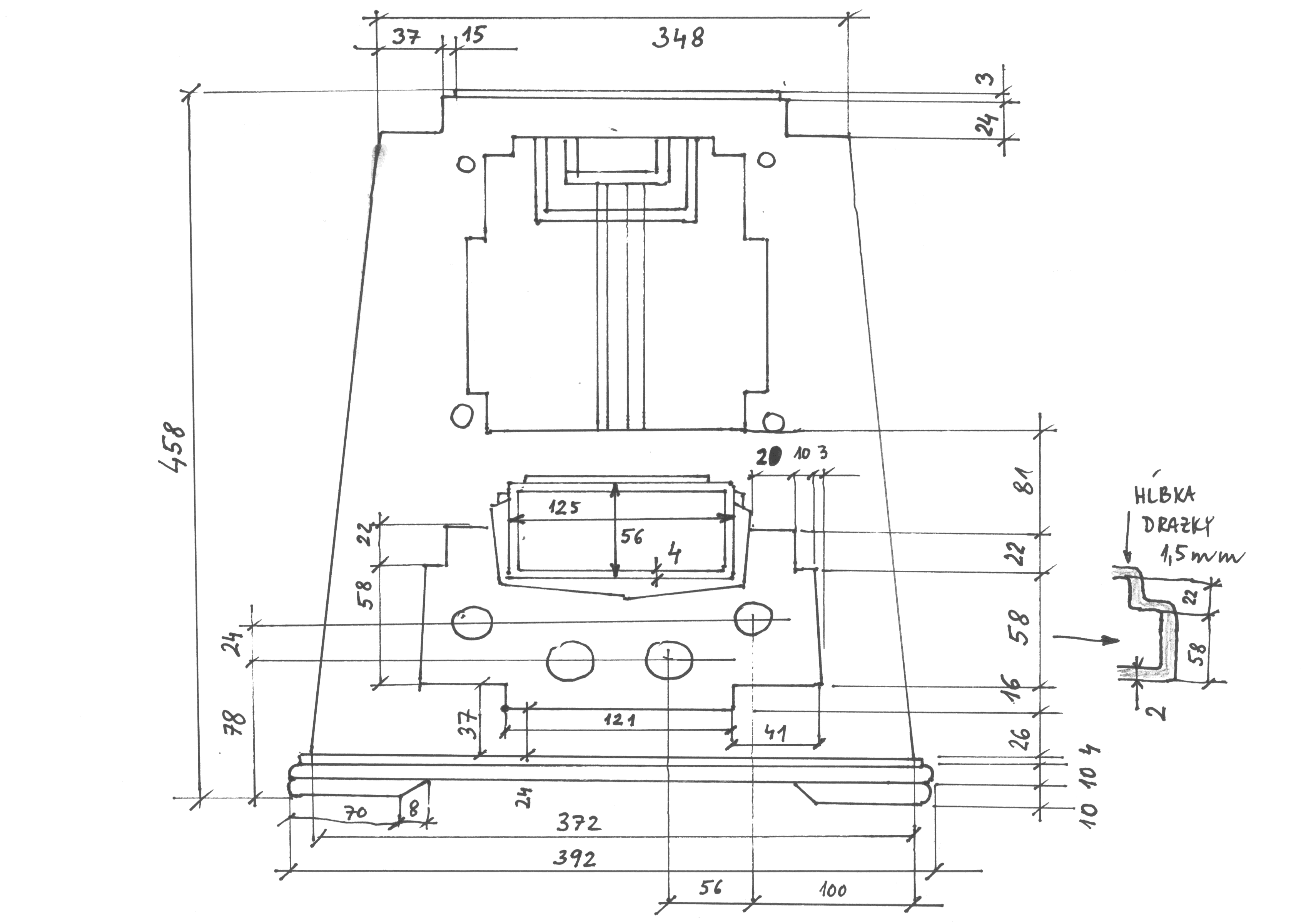

Detaily

Štítok z ladiaceho kondenzátora	Štítok umiestnený vzadu hore na skrinke
Štítok vpravo na skrinke von, zaujímavá súvislosť. Rádio bolo majetkom NSDAP.	Logo G.Marconi na vrchu skrinky

Indikátor ladenia - konštrukcia

Keďže som mal len torzo indikátora, musel som zistiť najprv ako funguje. V cievke sa otáča malý pliešok s okienkom, umiestnený v magnetickom poli magnetu. Svetelný lúč prechádza zo zadu cez toto okienko a vpredu na tienidle urobí obdĺžnik. Pri pripojení prúdu sa okienko vychyluje a potom sa svetelný obdĺžnik na tienidle mení. Veľmi jednoduché a efektné.

Cievka s magnetom a otáčavým telieskom s okienkom.

Toto je princíp fungovania.

Podľa tohto nákresu sa zhotovila replika krytu a tienidla.

Poskladaný indikátor. Na tienidle vidíte žltý obdĺžnik, svetlo prechádzajúce cez teliesko.

VF časť a cievky

Zatiaľ uvádzam len nákres VF časti, ktorú som podrobne preskúmal a nakresli. Musel som si totiž vybrať podľa akej schémy je vlastne rádio zapojené, takto mi to vyšlo, že vf časť je zapojená podľa modelu 264. Ostatné časti schémy sú vyššie v priloženom pdf súbore.

Zapojenie cievok a prepínača.

Schéma vf časti.

Iný model:
Fotografie zhotovil Miloš Endler, ČR
Predný a zadný pohľad je uvedený v katalógu: Marconi 272
