Tesla, Rondo 522A - Fotoalbum z renovácie

(c) 9/2009 Viktor Cingel

Mnohí, najmä začínajúci kolegovia sa ma pýtajú aj na renovácie Tesla prístrojov. Tieto rádiá sú ešte pomerne dostupné a tak sa dá na nich dobre naučiť renovačným a opravárenským technikám. K rádiám je bohatá servisná dokumentácia: Tesla servisné návody. Čerpať sa dá aj z veľmi známych knižiek E.Kottek: Československé rozhlasové a televízní přijímače, diel I až IV.

Keďže sa tieto rádiá dajú ľahko zohnať, spravil som hneď dve rádiá: Tesla Rondo 522A na domáci trh a variant pre zahraničný trh. Líšia sa hlavne v prevedení stupnice. V rádiách sa používa tlačítková súprava Tesla PN 561 11. Špecialitou tohto rádia je dvojpásmová reproduktorová súprava, takže výšky hrajú trochu lepšie, ale pre AM modulácii to aj tak veľmi nepomôže (prenos je max 9kHz).

Pri renovácií bol použitý klasický postup, ktorý som detailne popísal pri renovácii rádia Tesla 603A. Priebeh prác možno zhrnúť nasledovne:

Rozobratie rádia - v servisnom návode nájdete detailný postup, ktoré skrutky treba uvoľniť.
Povysávanie najhrubších nečistôt vysávačom,
Umytie saponátovou vodou - v prípade tohto rádia je ale malý problém, ak voda zatečie do hrniečkových kondenzátorových trimrov tak budete čakať na vysušenie aj mesiac. Minimalizujte preto použitie vody pri umývaní cievkovej súpravy (zakryť a oblepiť igelitom a pod).
Šasí sa nakonzervovalo konzervačným olejom, celý povrch a špecialne sa premazal ladiaci kondenzátor, ložiská, kladky na lanko a pod.
Pri oprave sa najprv opravil zdroj, naformovali sa elektrolyty, vymenil sa väzobný kondenzátor do mriežky koncovej elektrónky
V rádiách neboli zásahy (čo niekedy bývajú) tak hrali na prvé zapojenie. U zahraničného nebolo možné odstrániť praskot, po lokalizácii som našiel, že pätica druhej mf elektrónky nemá kontakty, tak som päticu vymenil.
Skrinky sa naolejovali ľanovým olejom, gombíky prečistili Silichrómom.

Ďalej nasledujú detailné fotografie z celej opravy a detaily šasí.
Vymenené súčiastky nie sú naschvál maskované, aby ste si vedeli spraviť obraz čo sa vymieňalo.

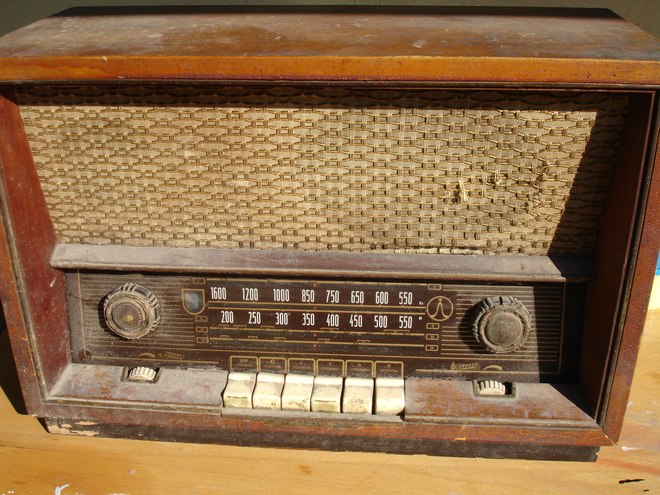

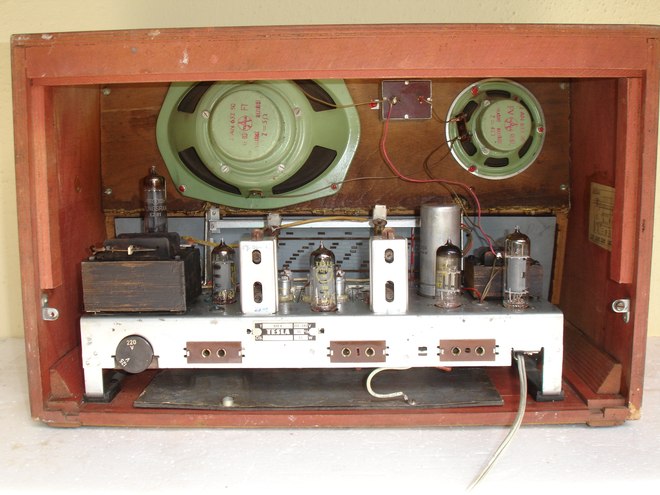

Nálezový stav, veľa prachu a špiny, jemne odlúpená dýha ale inak naprosto kompletné. Pri kúpe takýchto rádií nemusíte brať každé, Tesla je hojne dostupná tak si vyberte kompletný kus, vrátane zadnej steny.

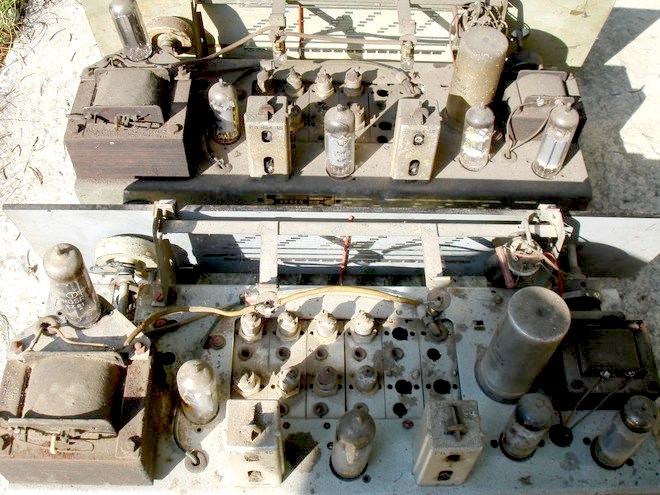

Takto vyzerali šasí pred očistením a umytím ....

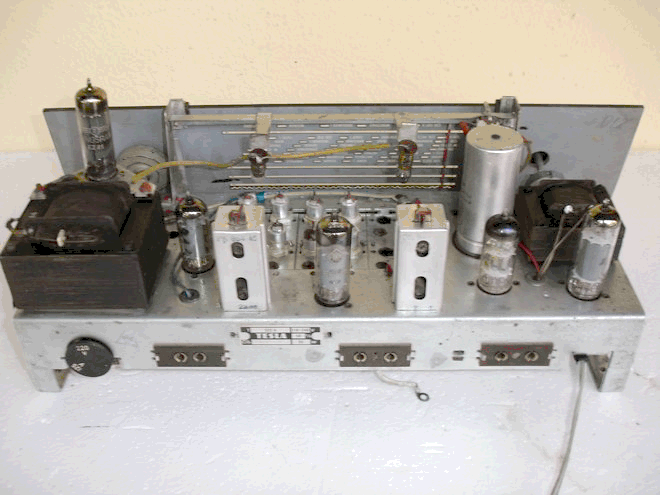

... a takto po umytí a nakonzervovaní konzervačným olejom.

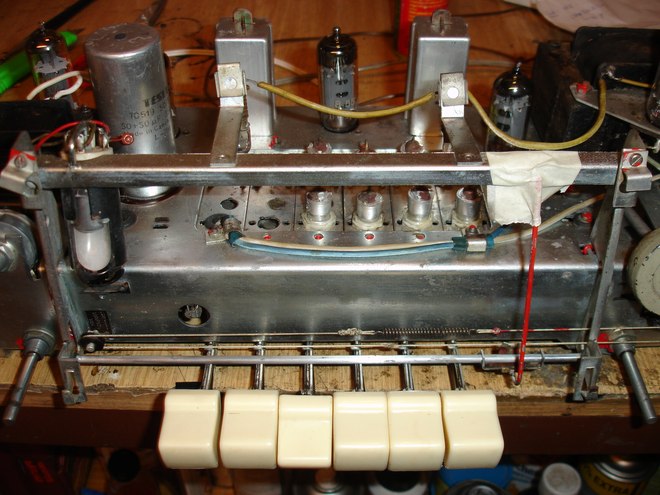

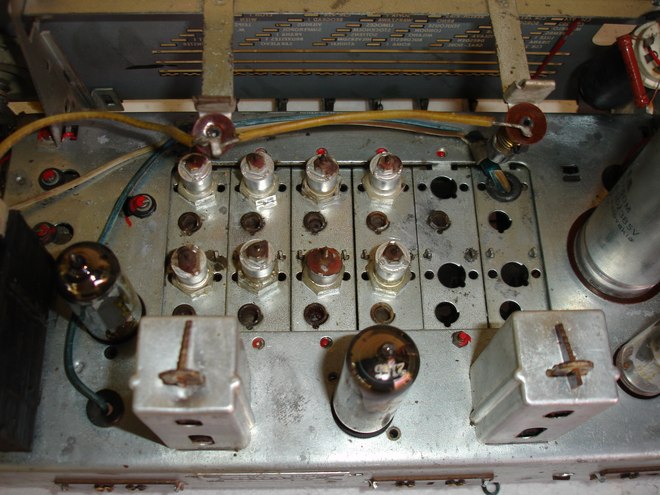

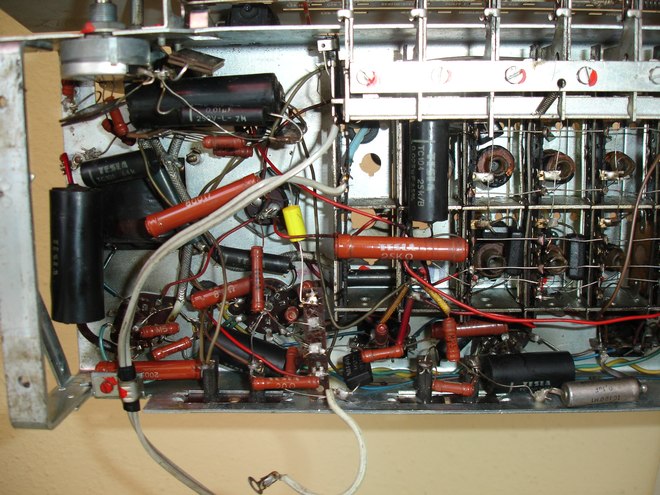

Spomínaná cievková a tlačítková súprava. Pri umývaní opatrne zakryte igelitom tieto kondenzátory a oblepte páskou.

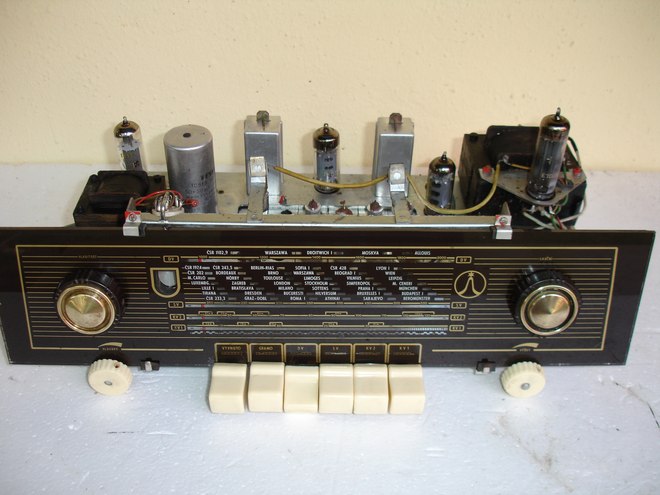

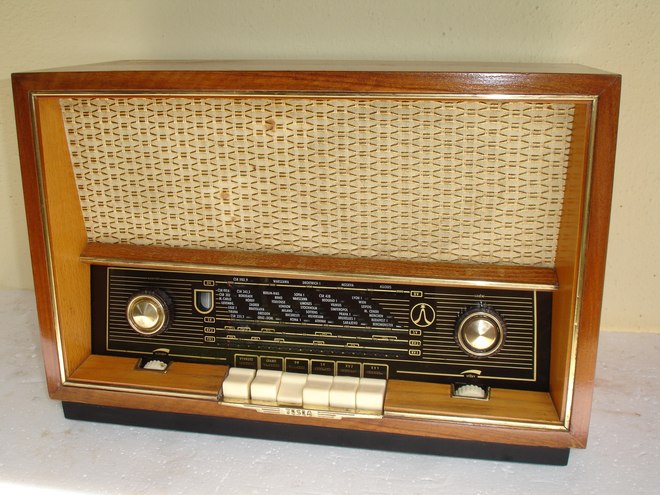

Prístroj, ktorý je skompletovaný a pekne vyčistený.

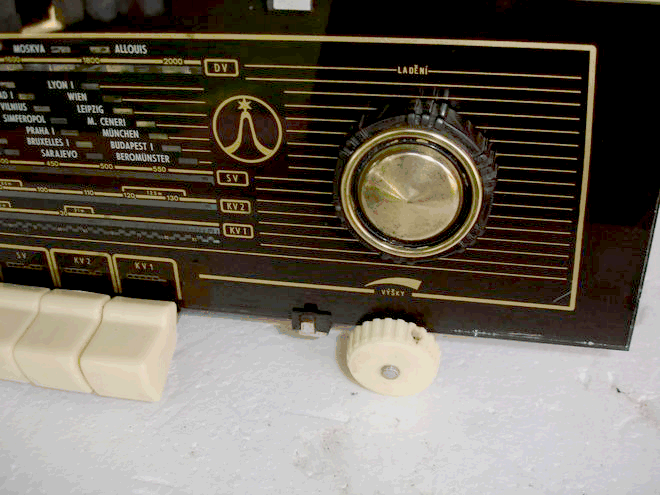

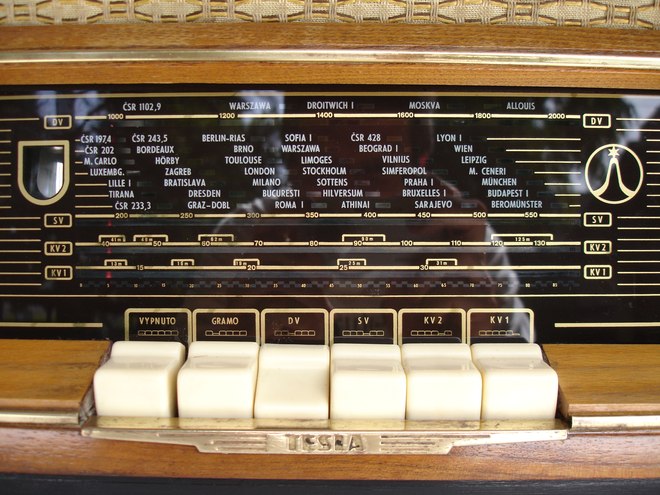

Detail stupnice v rádiu určenom na domáci trh. Stupnica je dobre nalakovaná, takže znesie aj umytie vodou.

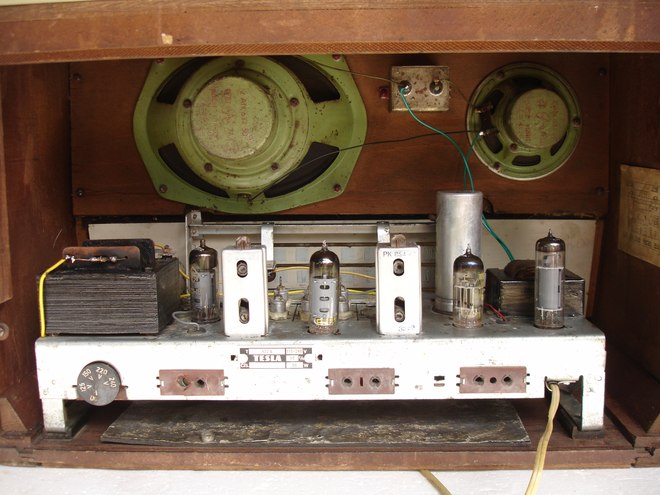

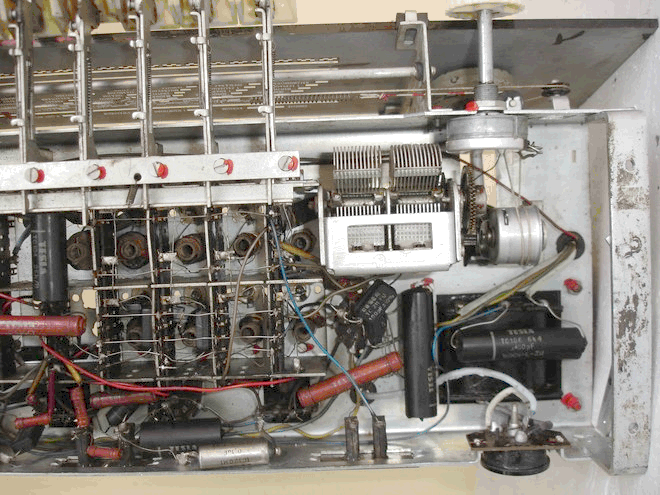

Nedotknutý prístroj. Žiadna ruka "opravára" tu nebola. Môžete to porovnať so servisným návodom.

Tu bol vymenený spomínaný väzobný kondenzátor.

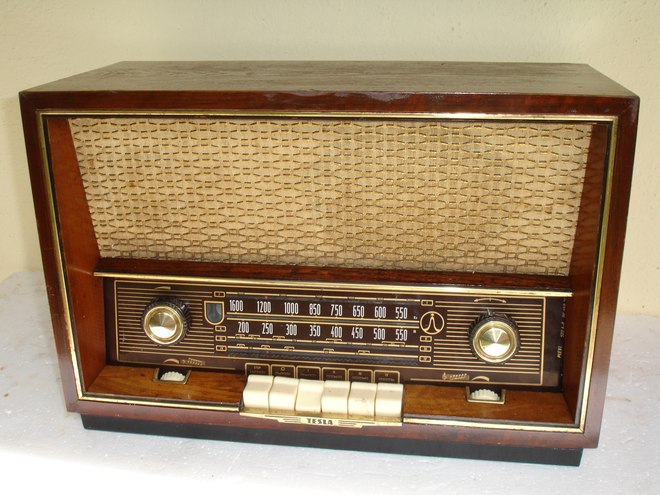

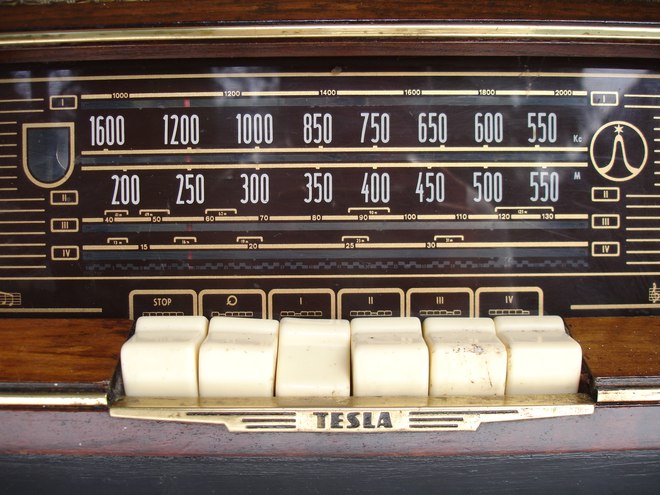

Nasledujú dva varianty - pre zahraničný trh - stupnica, na ktorej nie sú názvy miest a pre domáci trh, kde je klasická stupnica.

Z Netu mi poslali aj tieto dve fotky, v skrinke Kvarteto bolo šasí z Ronda a stupnica je v nejakom Arabskom jazyku.
Ak sa ozve autor fotiek, uvediem citáciu.

Ďalej nasleduje klasické Rondo:
