Tesla Harmonie a Harmonie II - fotoalbum z renovácie
(c) Viktor Cingel, 2008
Rádio Harmonie a Harmonie II patrí do série rádii Tesla, v ktorých sa použilo tzv. pásmové ladenie na krátkych vlnách. Prístroj sa renovoval veľmi podobným spôsobom ako Tesla 603A, nakoľko elektricky aj mechanicky je to úplne zhodný prijímač. Servisný návod a schéma je uvedená v servisnej dokumentácii od firmy Tesla n.p.

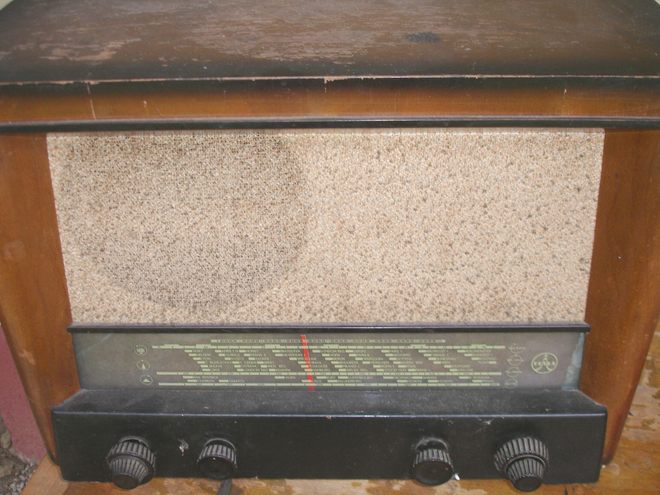

Nálezový stav rádia, v stupnici chýbala originálna ručička pre SV/DV a aj pre KV. Inak v poriadku.

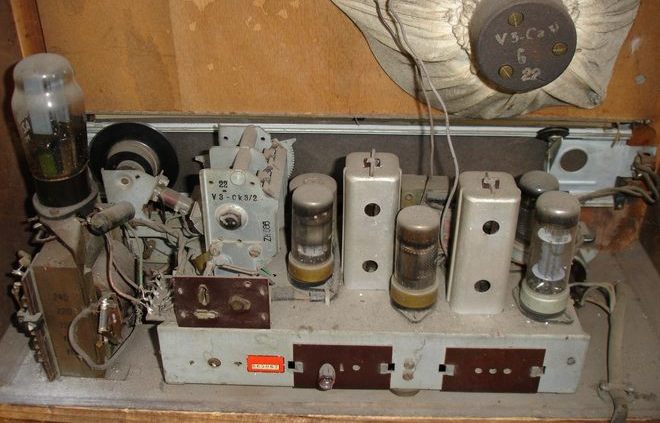

Klasické usporiadanie elektroniky rádia, vľavo trafo s usmerňovačkou a šasí s osadením ECH21,EF22 x 2, EBL21.

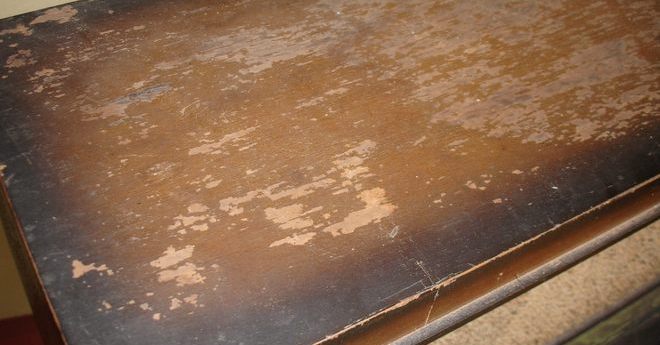

Lak na vrchu skrinky bol trochu popraskaný. Jemne sa zbrúsil a skrinka sa prelakovala.

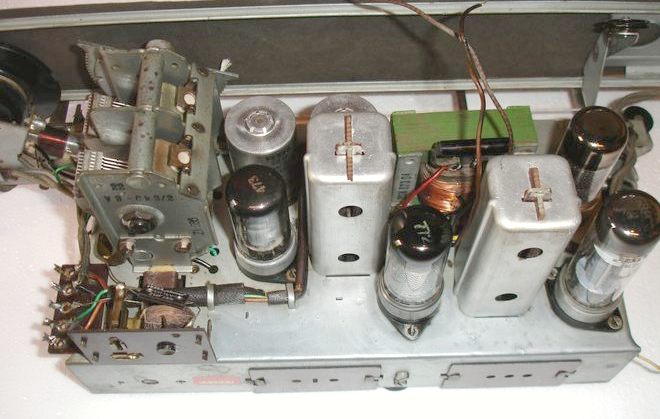

Šasí z vrchu po vyčistení a elektrickej kontrole. Zaujímavosťou sú dva elektrolytické kondenzátory, nie jeden dvojitý.

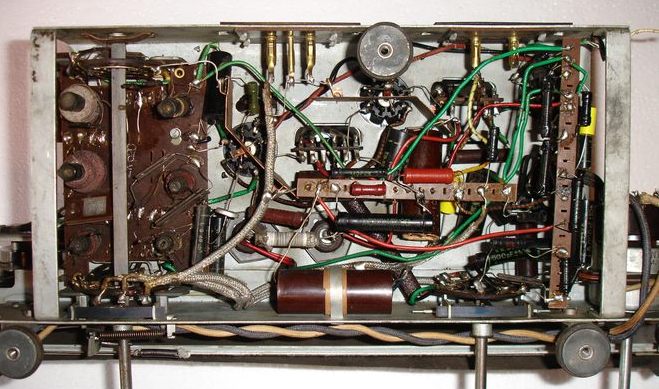

Elektronika po oprave - vymenené 2x svitkové kondenzátory a anódový odpor EF22 v nf. Opravené dva odtrhnuté spoje.

Šasí zo zadu, z vrchu.

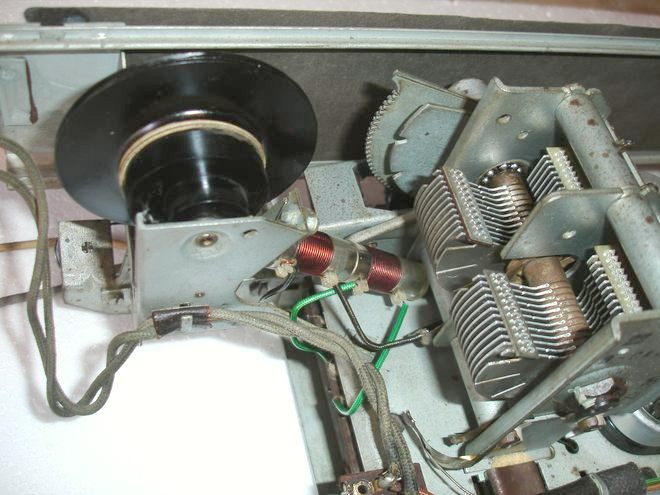

Detail na dokonale vyčistenú a premazanú mechaniku pásmového ladenia.

Hotový, renovovaný prijímač.

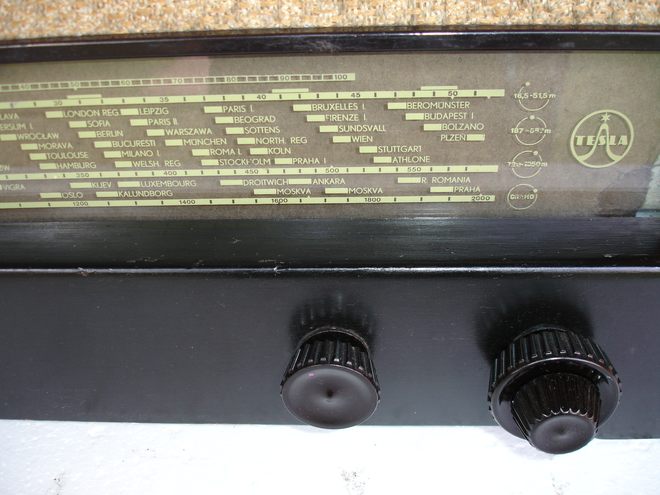

Detailný pohľad na ovládacie gombíky

Prijímač skompletovaný v skrini. Dajte pozor na jeho mikrofonickú citlivosť.

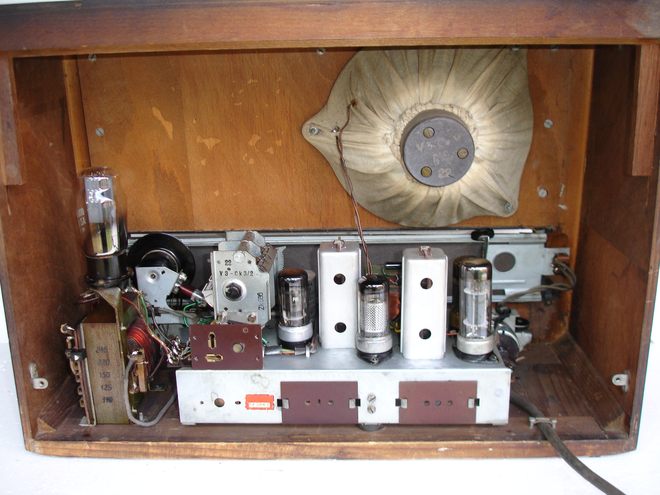

Zadná stena prijímača.
