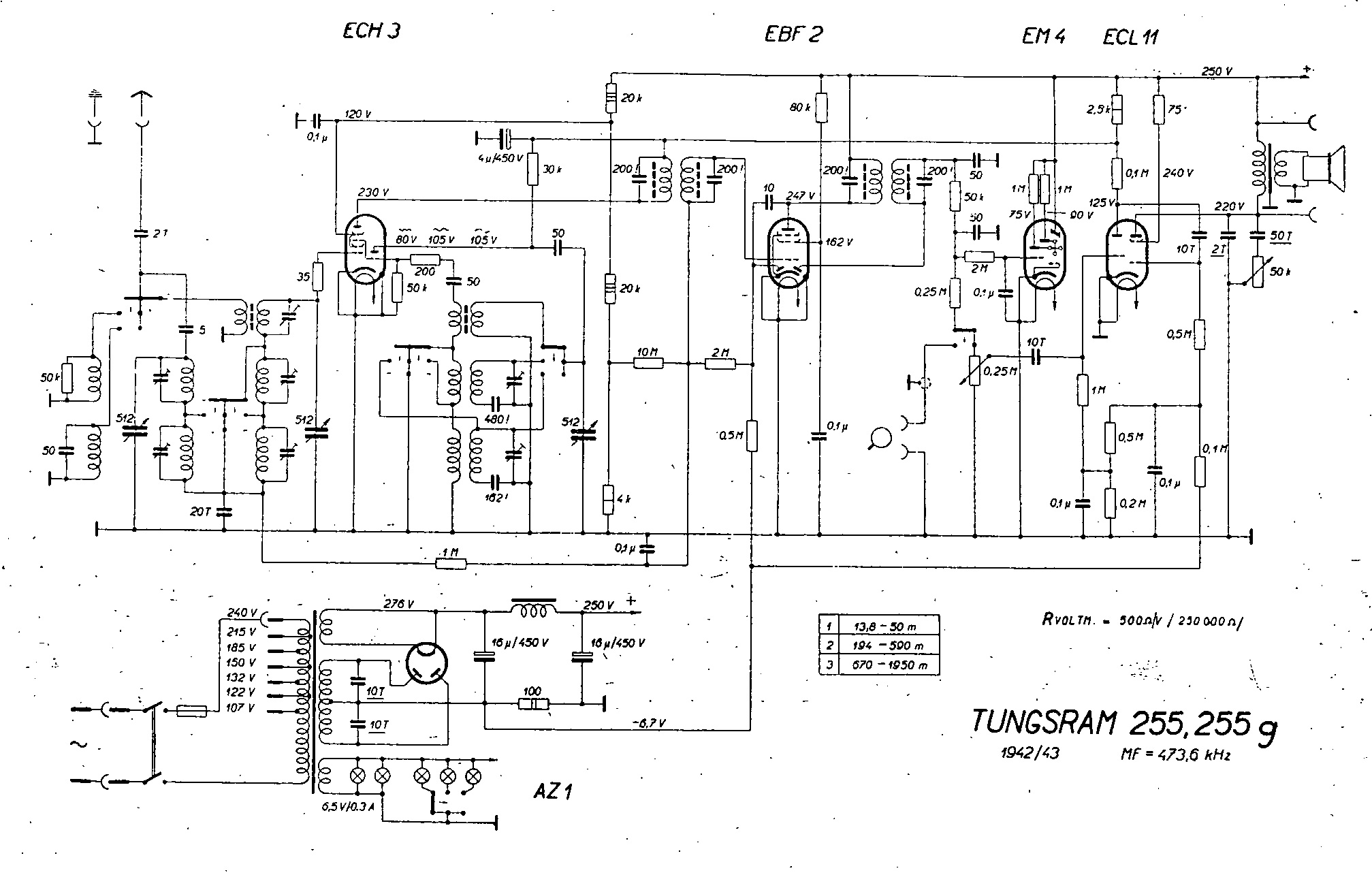

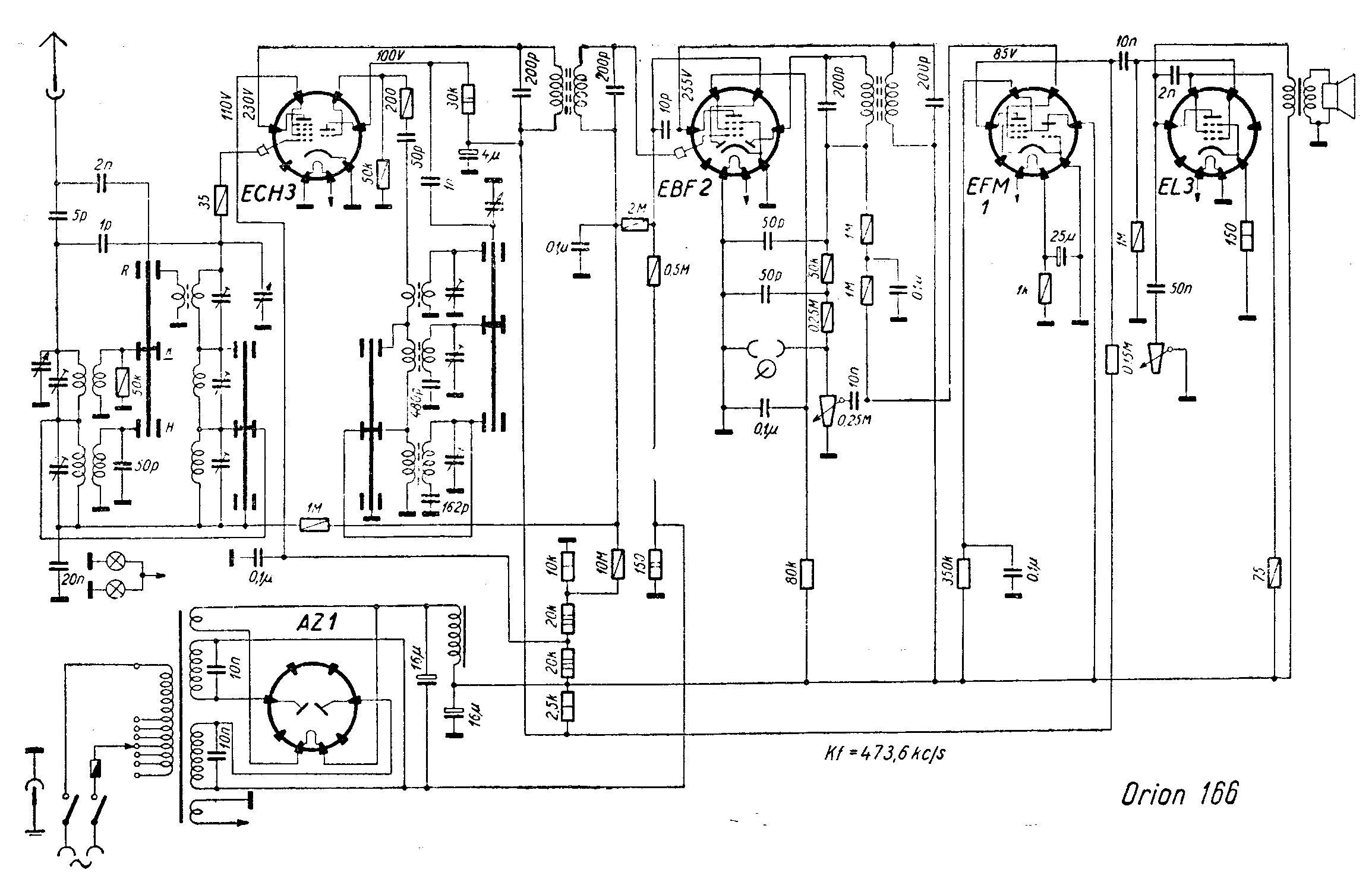

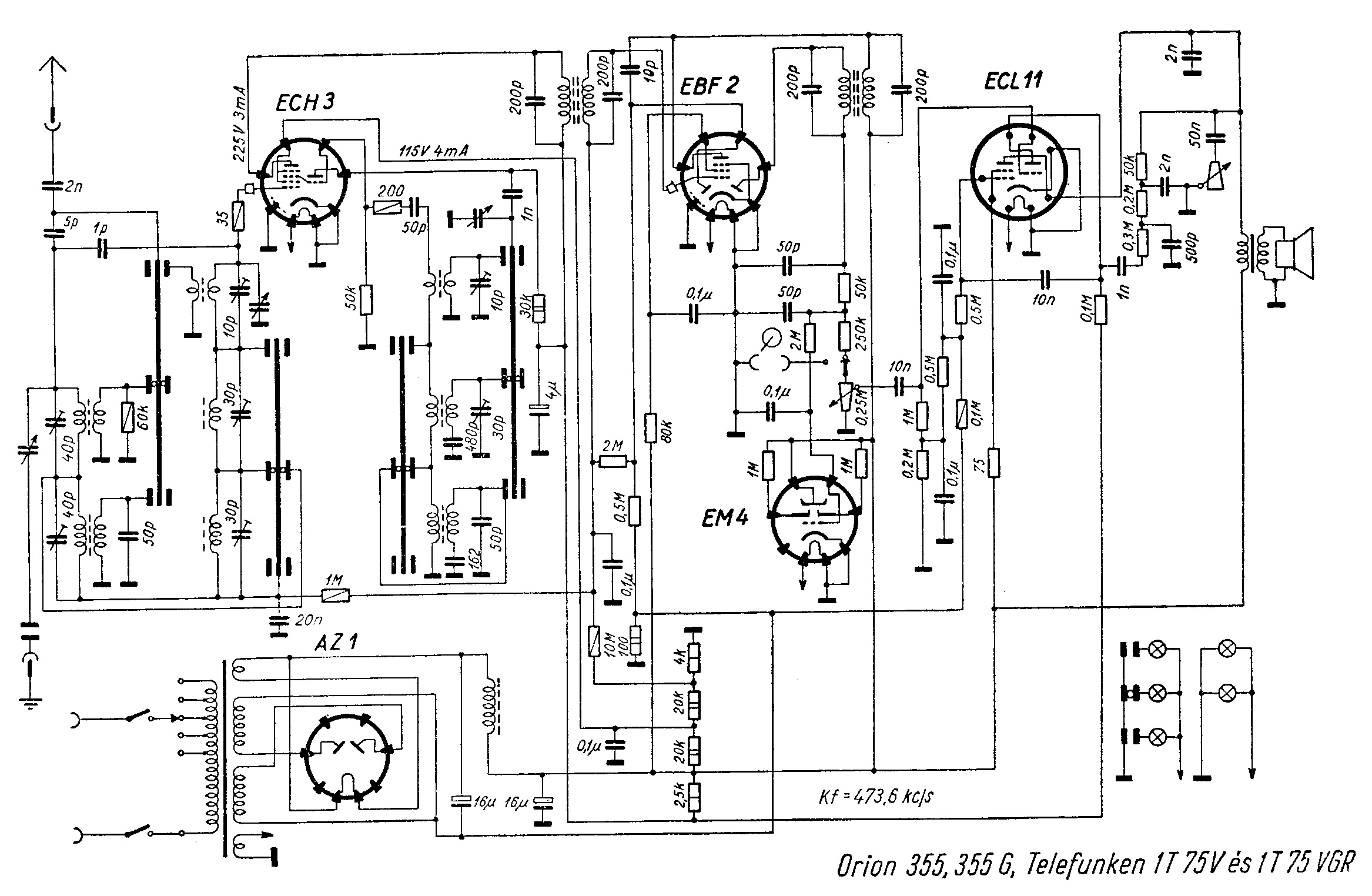

Tungsram 166, Tungsram 255 , Tungsram 355G a Orion 155 - renovácia rádií
8/2008 Viktor Cingel Inšpiráciou k napísaniu tohto článku bola veľká podobnosť rozmanitých prístrojov z produkcie firmy Orion (predávaných v ČSR pod značkou Tungsram).

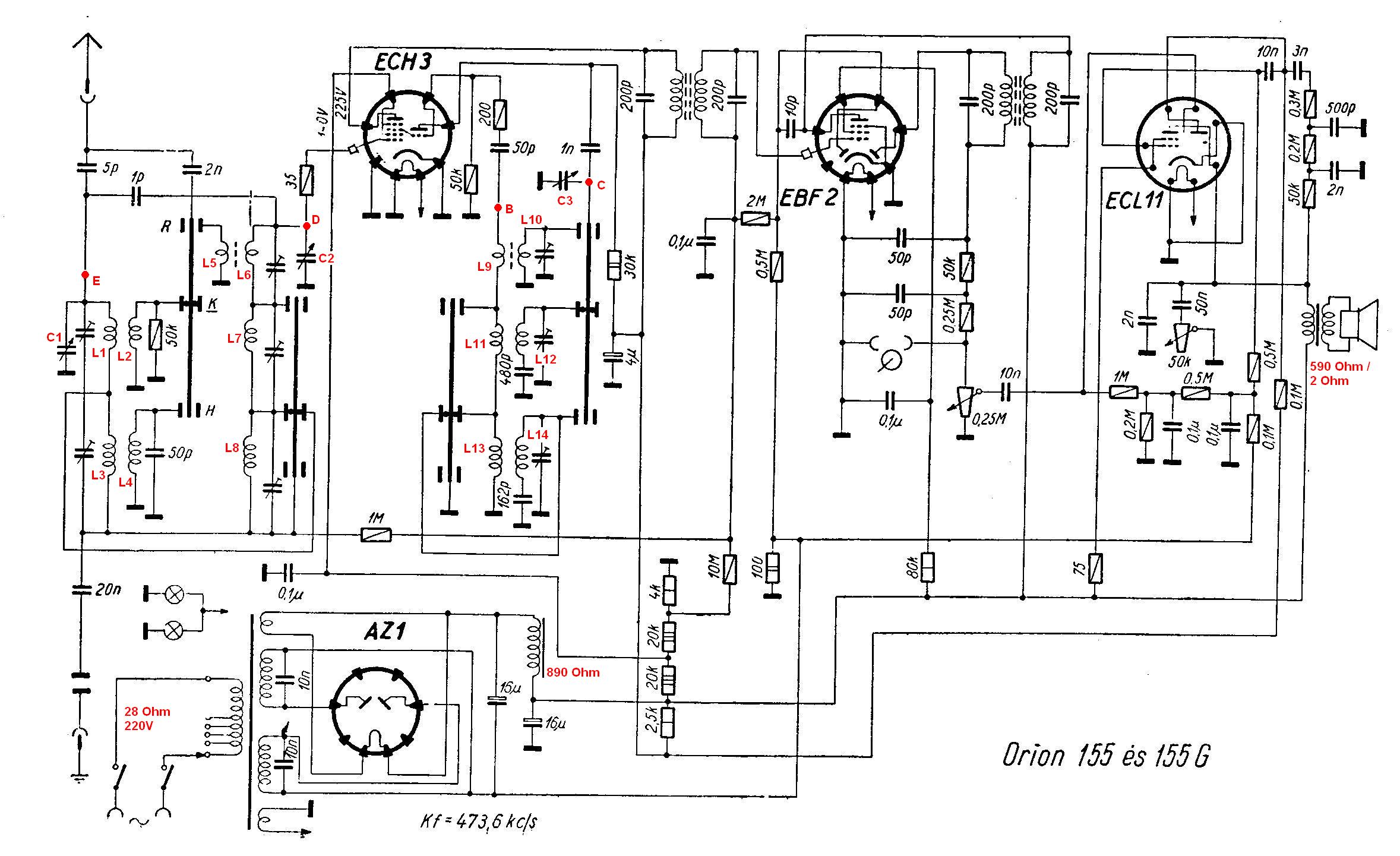

Popis prístrojov a oprava Všetky vyššie uvádzanú prístroje (a ešte aj iné z produkcie firiem Orion a Tungsram) sú postavené na rovnakom šasí. Odlišujú sa len prevedením stupnice, mechanikou prepínačov a odlišnosťami uvedenými v tabuľke vyššie. Najlepšie dokumentovaná schéma je u prístroja Orion 155. Vstupný ladený obvod je pre KV jednostupňový L/L6. Pre SV a DV je selektivita dosiahnutá ešte jedným ladeným obvodom v anténovom ovode. Prvý a druhý stupeň sú viazané kapacitnou väzbou, cez kondenzátor 1 pF. Oscilátorové obvody sú klasického prevedenia, ladený obvod je v anóde triódy. Pri kmitaní oscilátora nameriate na 50 kΩ mriežkovom odpore záporné napätie -3 až -6V (dobrým voltmetrom s vnútroným odporom aspoň 1MΩ). Elektrónka ECH3 tvorí oscilátor a zmiešavač. Napájanie je klasické s usmerňovačkou AZ1. U niektorých modelov sa filtrácia vykonáva budiacim vinutím dynamického reproduktoru (odpor asi 890Ω) a u niektorých modelov je použitá tlmivka zabudovaná priamo pri usmerňovačke. Pozornosť venujte sérii výkonových odporov 2,5kΩ - 20kΩ - 20kΩ - 4kΩ (u niektorých modelov 10kΩ). Jednak sú to výkonové odpory (6W) a zvyknú sa prepáliť a tiež jednotlivé vetvy sú blokované filtračnými kondenzátormi 16MikroF, 4mikroF a M1. Tieto je potrebné skontrolovať rep. vymeniť za funkčné (schované do starých púzdier). Pri niektorých modeloch sú kondenzátory umiestnené pod šasí a u modelu 355G už v šasí sú vyrobené otvory pre dva valcové hliníkové eletrolyty. SKontrolujte aj výkonový odpor 100Ω, ktorý tvorí záporné predpätie pre nf stupeň. MF transformátory sú dvojaké. 1.stupeň je schovaný v hliníkovom púzdre nad šasí, druhý stupeň, s voľnejšou väzbou, je jednoducho umiestnený pod šasí a nemá kryt. Po skontrolovaní napätí na elektrónkach ECH3 a EBF2 sa jadierka naladia metódou ladenia mf častí superhetu na maximálne výchylky. Ide to pomerne dobre, len u jedného prístroja som musel vymeniť kondenzátor 200pF v druhom stupni, bol zlomený. Sú to lakované slľudové kondenzátory šedé alebo zelenkavé. Nf stupeň je vo vačšine prístrojov osadený kombinovanou elektrónkou ECL11, jej oživenie nerobilo žiadny problém. U prístrojov kde je pásmová nf väzba z anódy pentódy na anódu nf triody, treba skontrolovať kondenzátory a odpory. Väzba podporuje zdôraznenie nižších kmitočtov. Chyba by sa mohla prejaviť orezávaním hlbokých tónov nad prípustnú medzu a zvuk by bol piskľavý. Dôkladne treba skontrolovať aj potenciometer s kondenzátorom, ktorý v anóde koncovej elektrónky potláča vysoké frekvencie. Výstupný tranformátor má na primárnej strane 590Ω. Ak by nf časť pískala alebo štekala, tak treba skontrolovať pomerne zložitý filtračný obvod na výrobu záporných predpätí (v schéme je to zobrazené vpravo dole). Najmä M1 kondenzátory treba vymeniť. Ak by iné metódy odstraňovania pískotu/štekotu nepomáhali, tak odpor 100Ω premostite elektrolytom cca 10mikroF. Nezabudnite na väzobný kondenzátor 10nF - treba vymeniť. Cievková súprava Vo všetkých prístrojoch je rovnaká cievková súprava, uložená na kompaktnej pertinaxovej doštičke spolu s posúvnym prepínačom. Tá sa uvoľní od šasí tromi matičkami M3 a po odletovaní prívodov A,B,C,D a E sa dá vybrať. Mal som takto jednu vybratú a celú som ju preštudoval a nakreslil toto zapojenie. V ostatných prijímačoch to veľmi pomohlo, lebo najčastejšia príčina sú odtrhnuté tenké drôtiky cievok. Vedľa závitov jednotlivých cievok sa nachádzajú prstence z drôtu asi 0,8mm, ktoré sú fixované parafínom. S týmito nehýbte, lebo týmito závitmi nakrátko sa ladili cievky, najmä oscilátorové. KV cievky majú feritové jadierko. Vstupný obvod je dvojstupňový a ak chcete zlepšiť výkon prijímača, tak ten kondenzátor 1 pF zväčšte na 10 až 20 pF, selektivita sa zhorší, ale v dnešnej dobe, keď na SV a DV je jedna/dve poriadne stanice, tak to prístroju neuškodí. Odmenou bude hlasnejší zvuk. (dole na fotke je to ten malinký bledozelený sľudový kondenzátor). Okrem potrhaných drôtikov, väčšinou v súprave neboli žiadne poruchy. CIevky skotrolujete ohmetrom na jednotlivých bodoch podľa schémy, pripravil som prehľadnú tabuľku na orientáciu. Prepínač sa dá prečistiť Kontoxom a posunúť hore/dole niekoľkokrát.
Ohmické odpory (namerané číslicovým ohmetrom)
Tu uvádzame len niektoré detailné zábery, ilustrujúce technické riešenie prístrojov.
