Standard - schémy zapojenia (schematic wiring)

Prebraté z dobového letáčiku firmy Standard Villamossagi RT. (1943).
Dodal: Herczeg István, HU

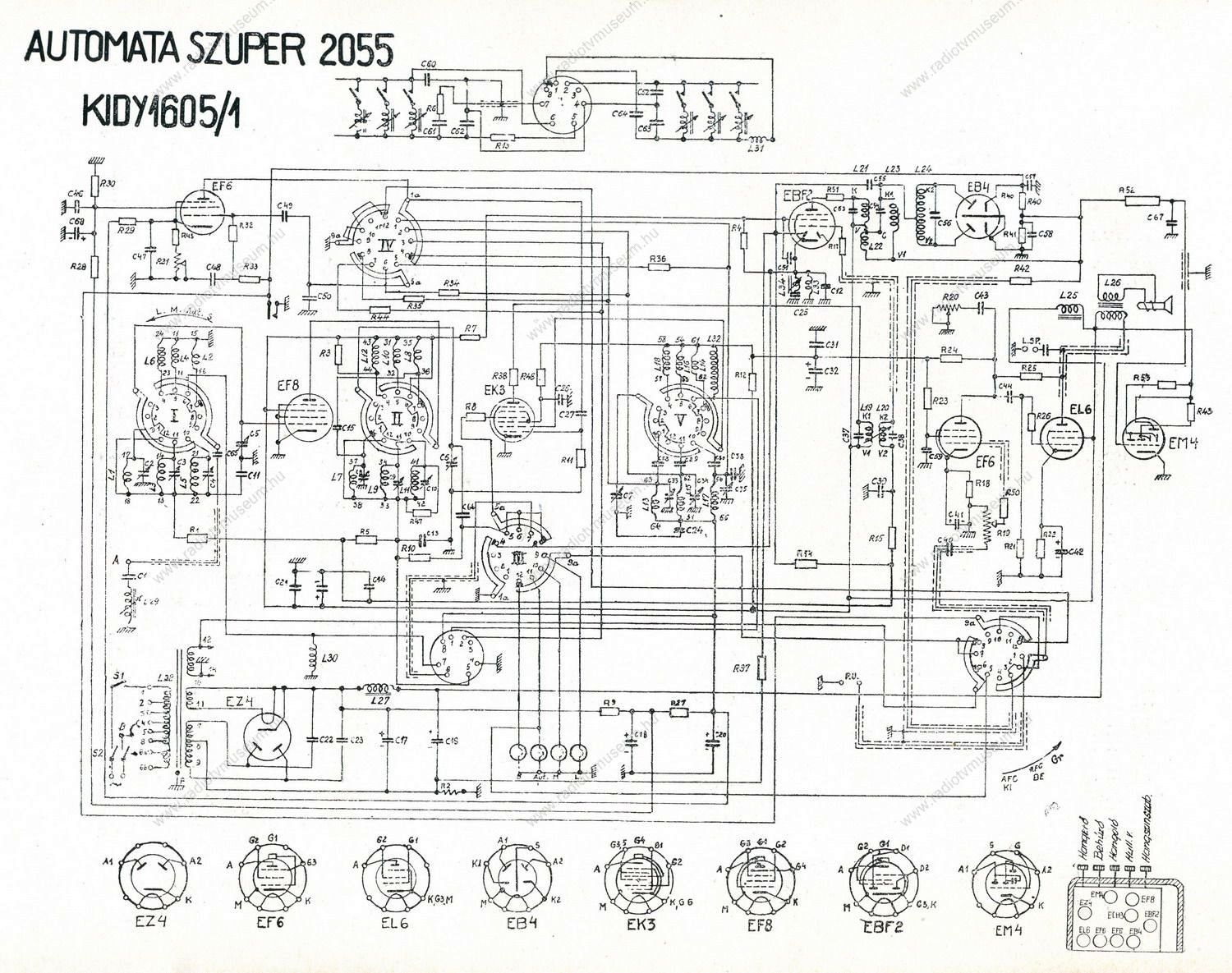

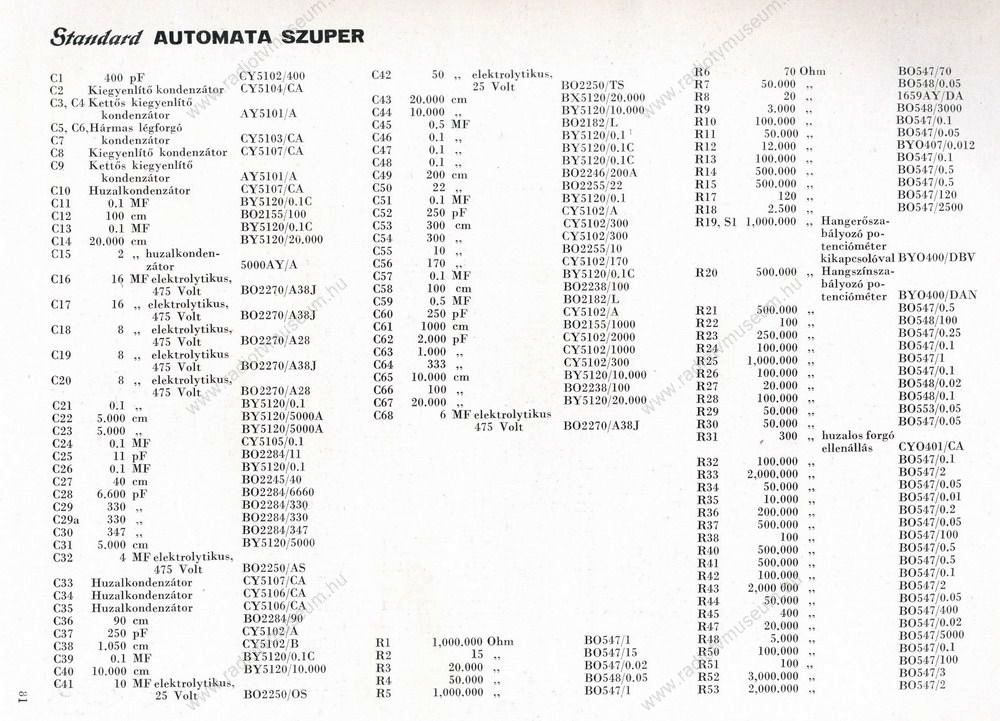

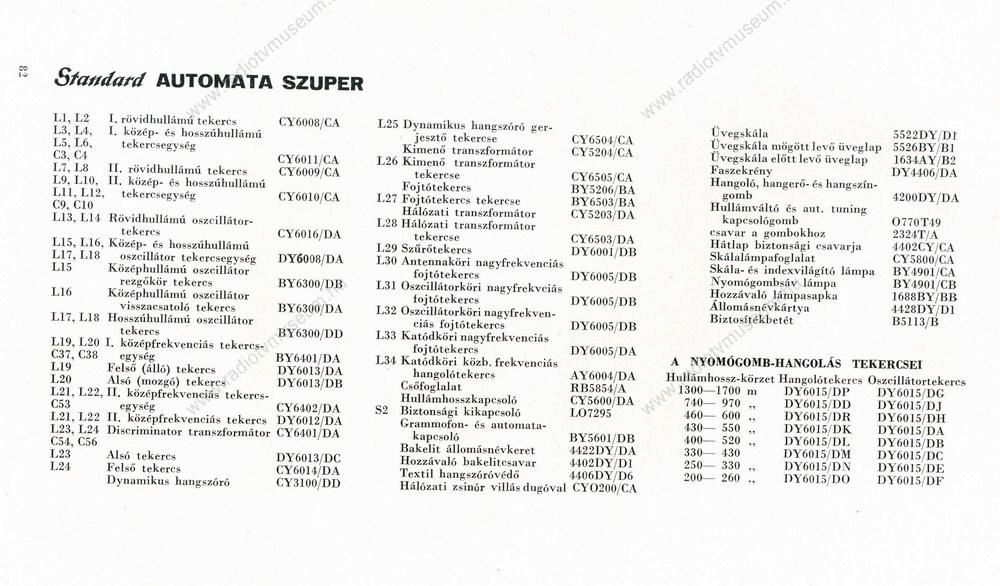

Automata Szuper (2055)

Standard-20AUTOMATA-20SZUPER-202055--.jpgStandard-20AUTOMATA-20SZUPER-202055.jpgStandard-20AUTOMATA-20SZUPER-202055-.jpg

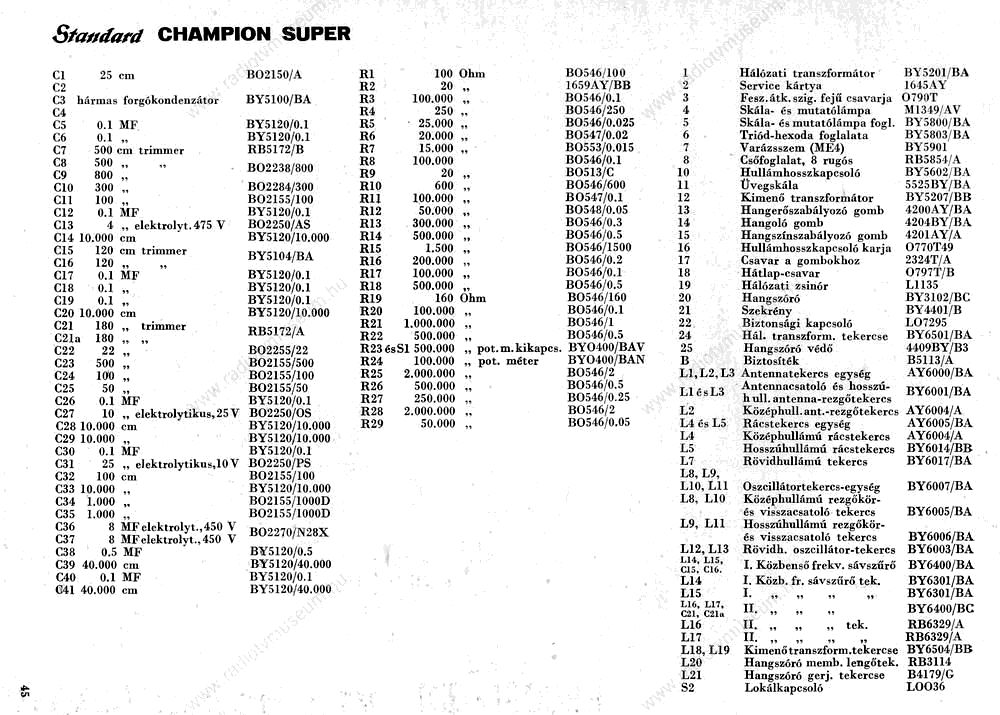

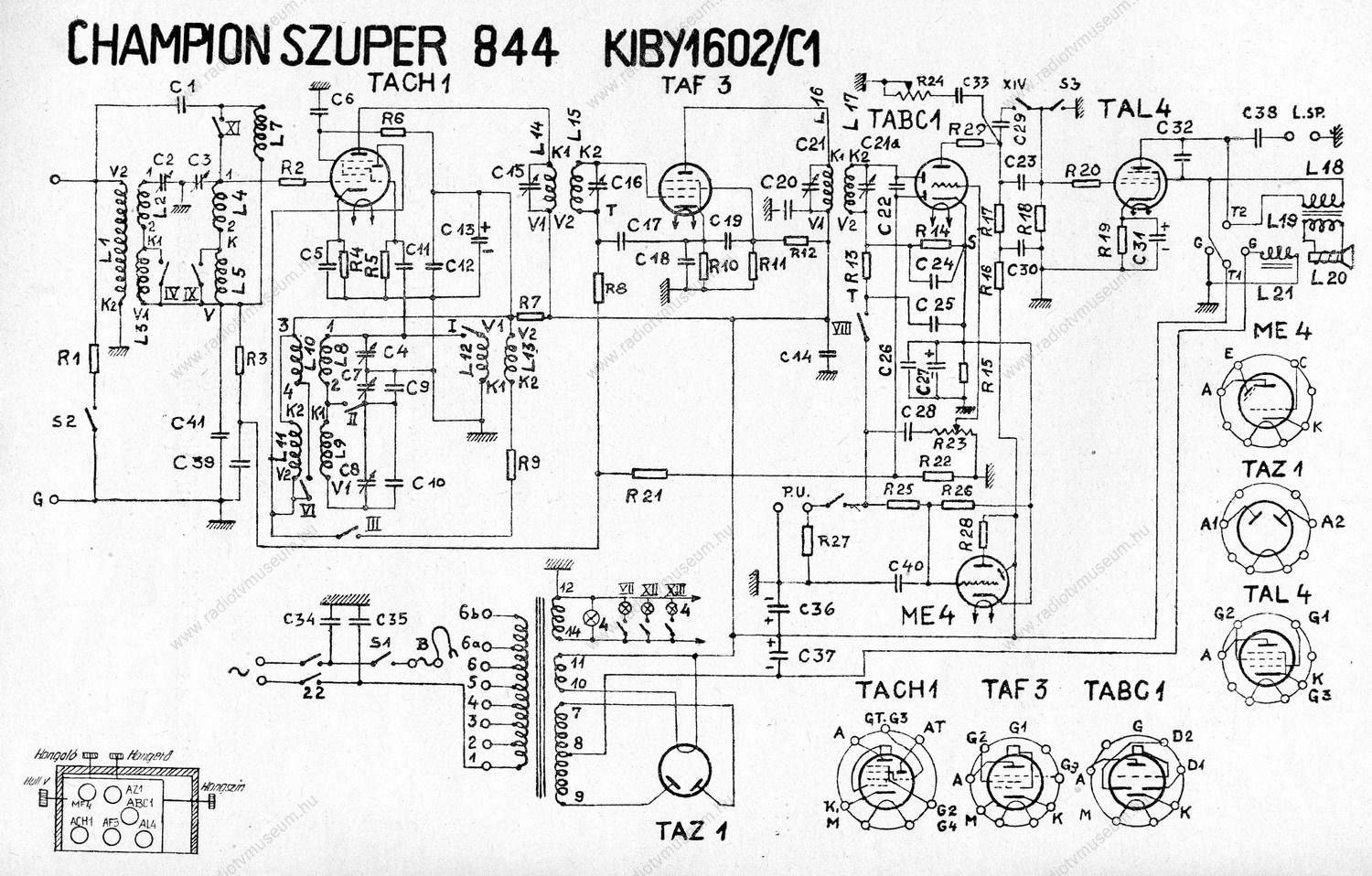

Champion Szuper (844)

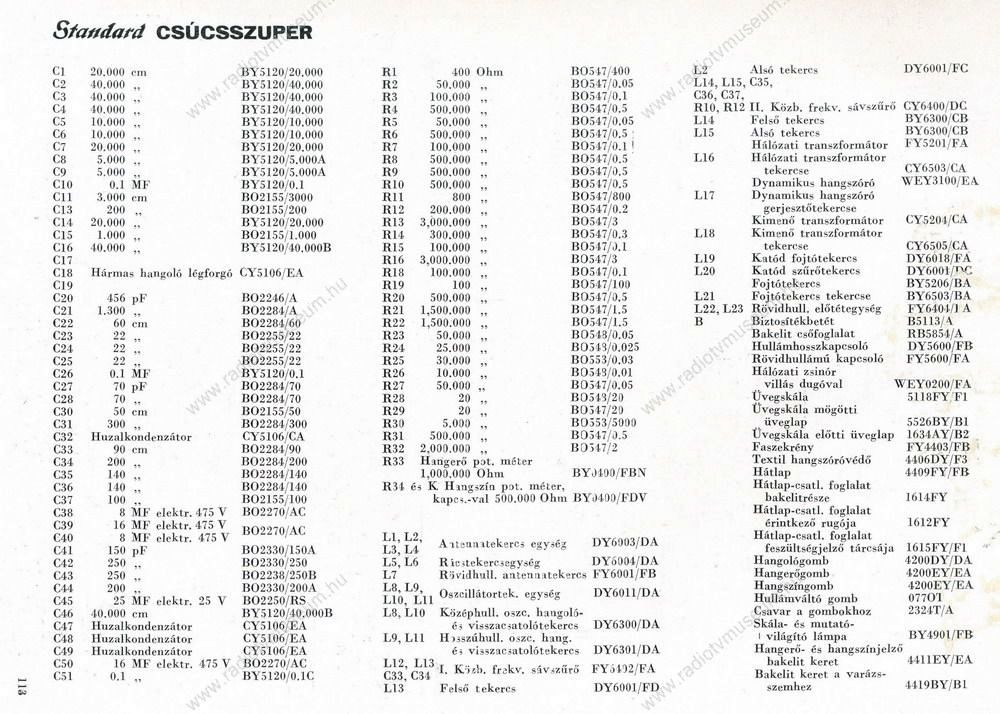

Csúcsszuper (4256)


Darling

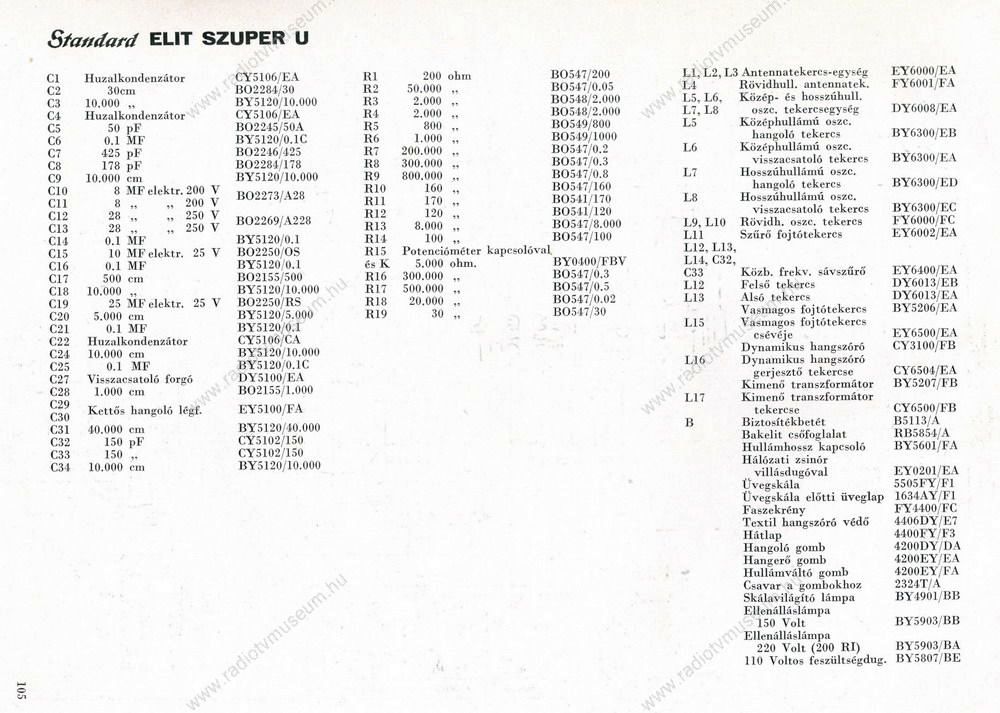

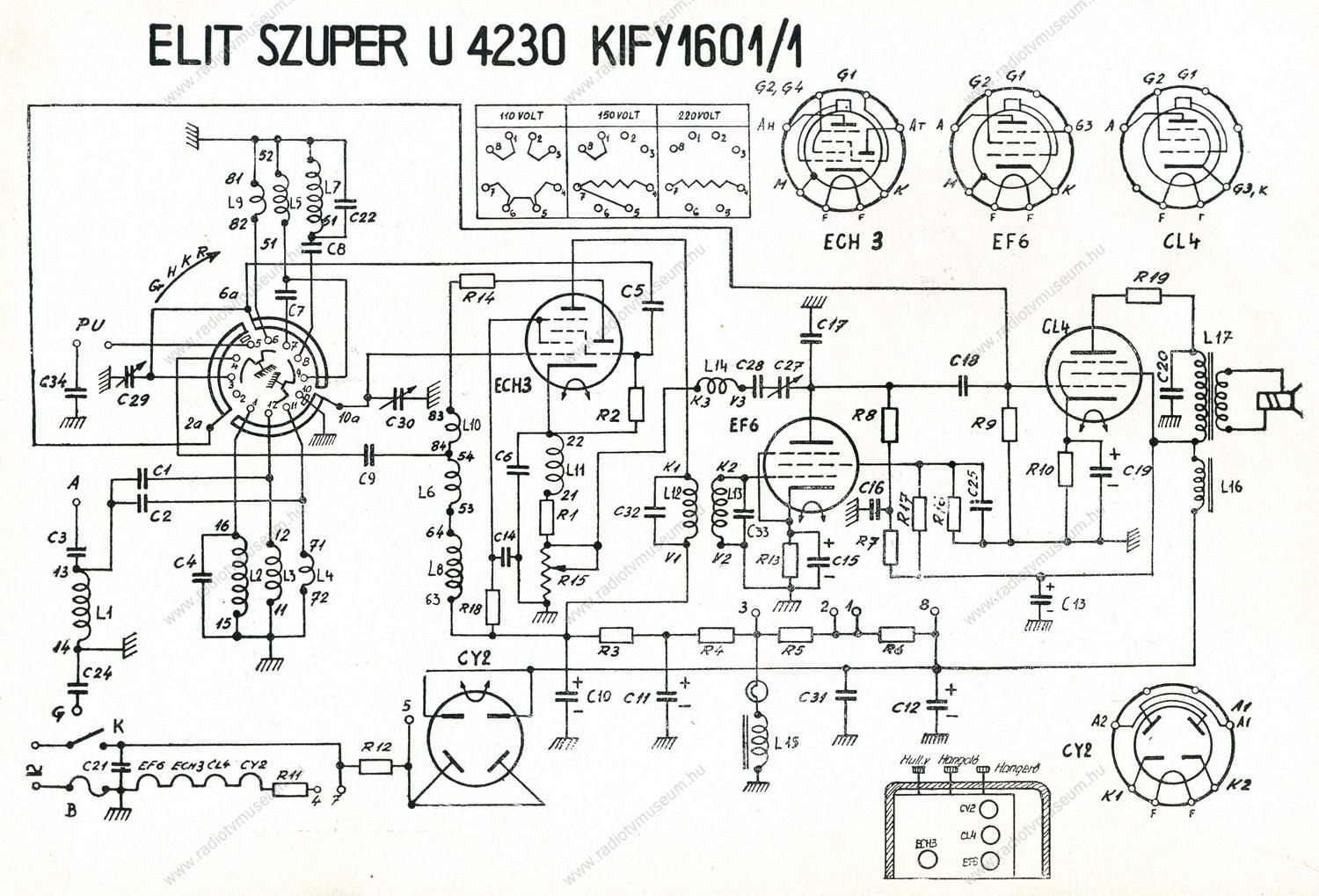

Elit Szuper U (4230)

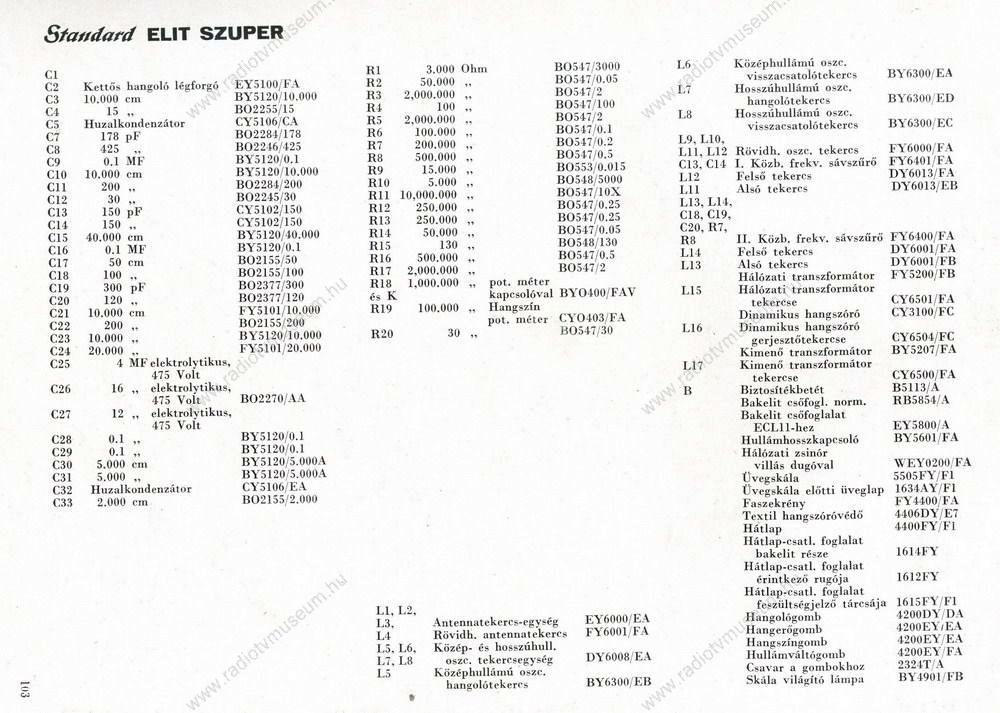

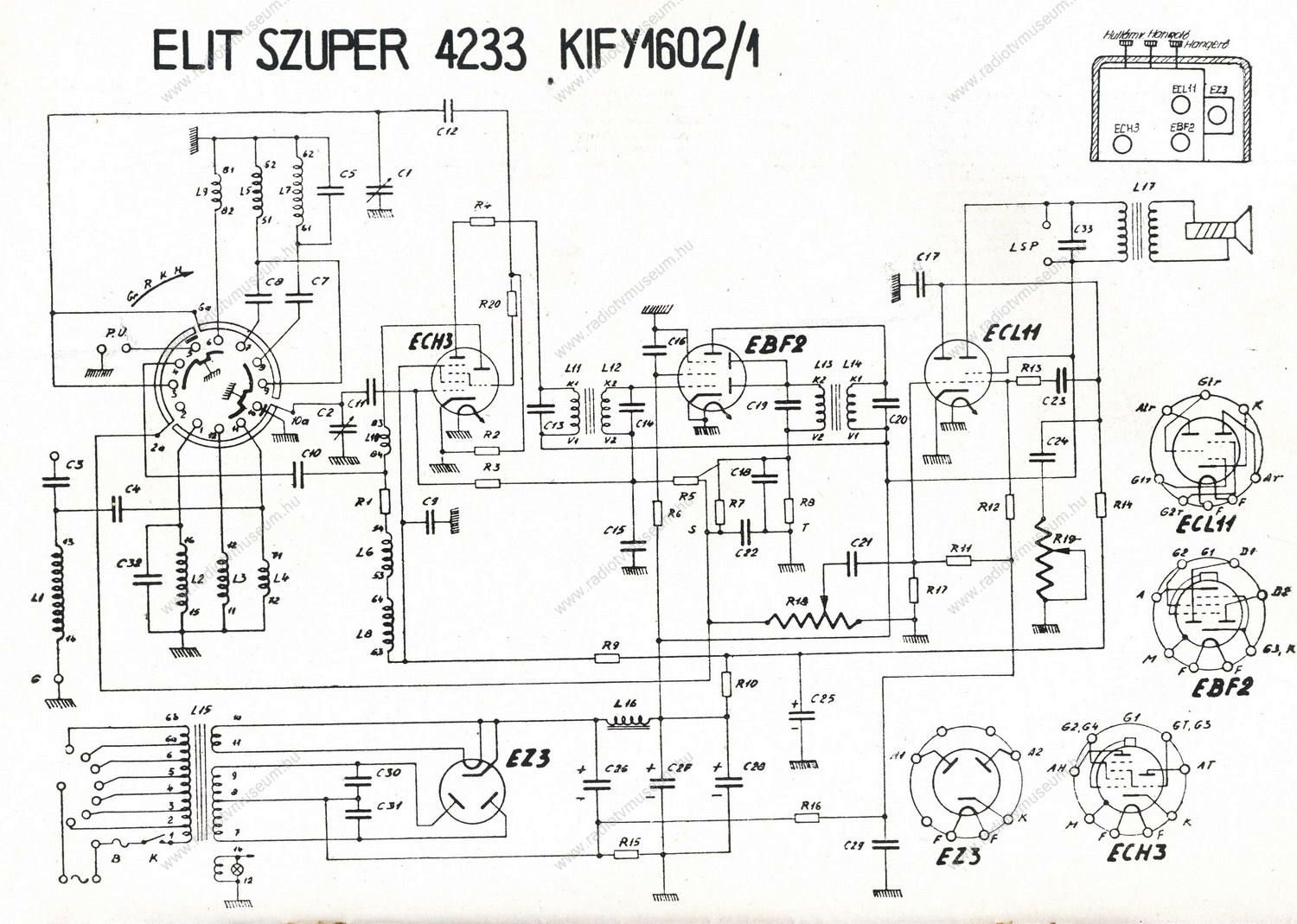

Elit Szuper (4233)
Standard, Elit Szuper (4233)

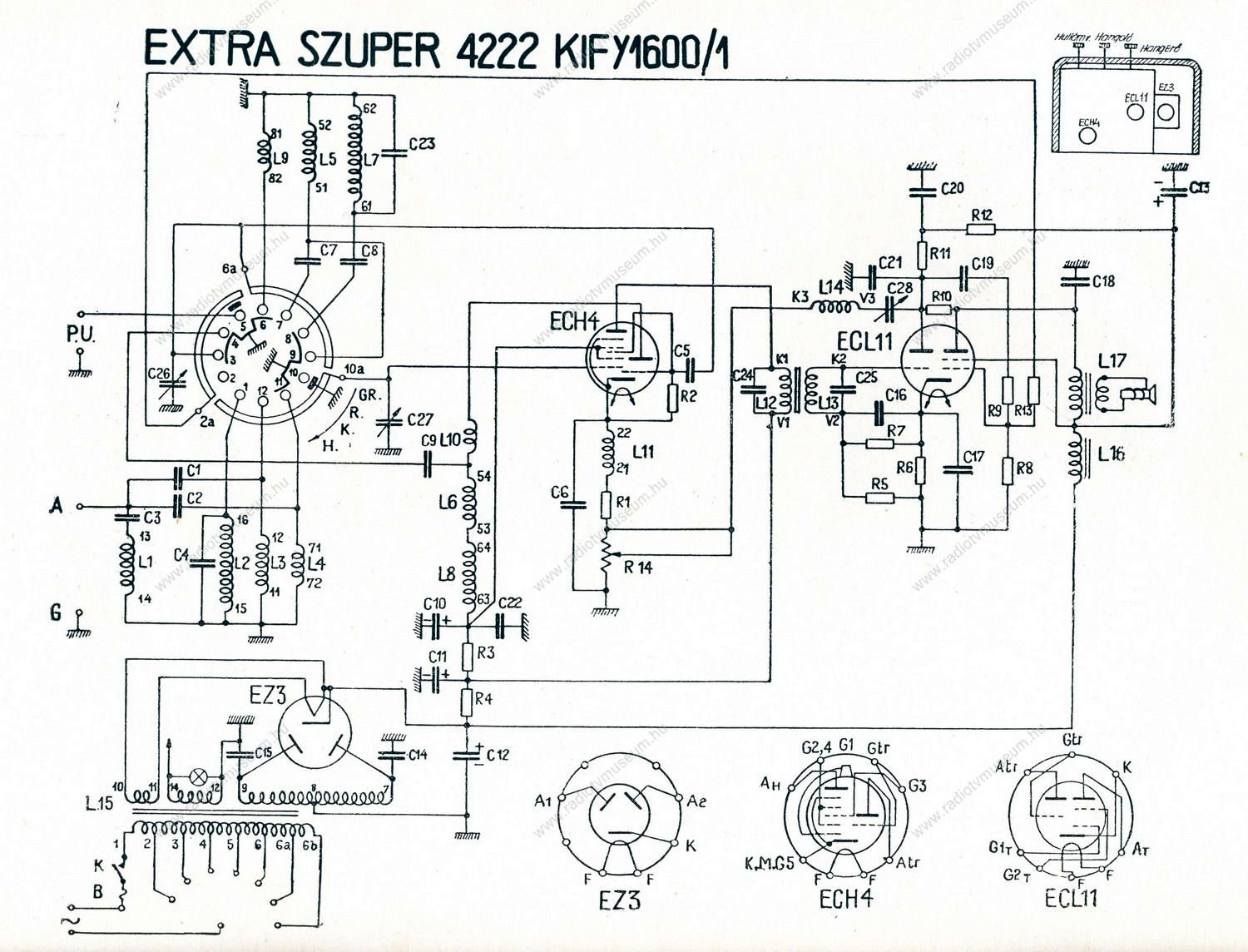

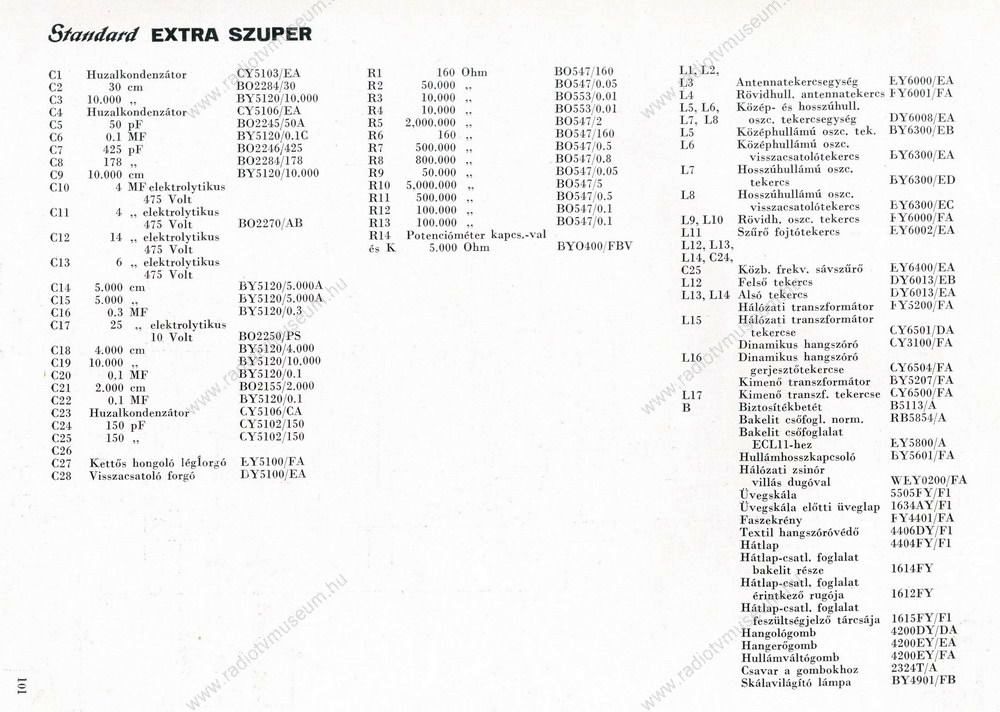

Standard, Extra Szuper (4222)

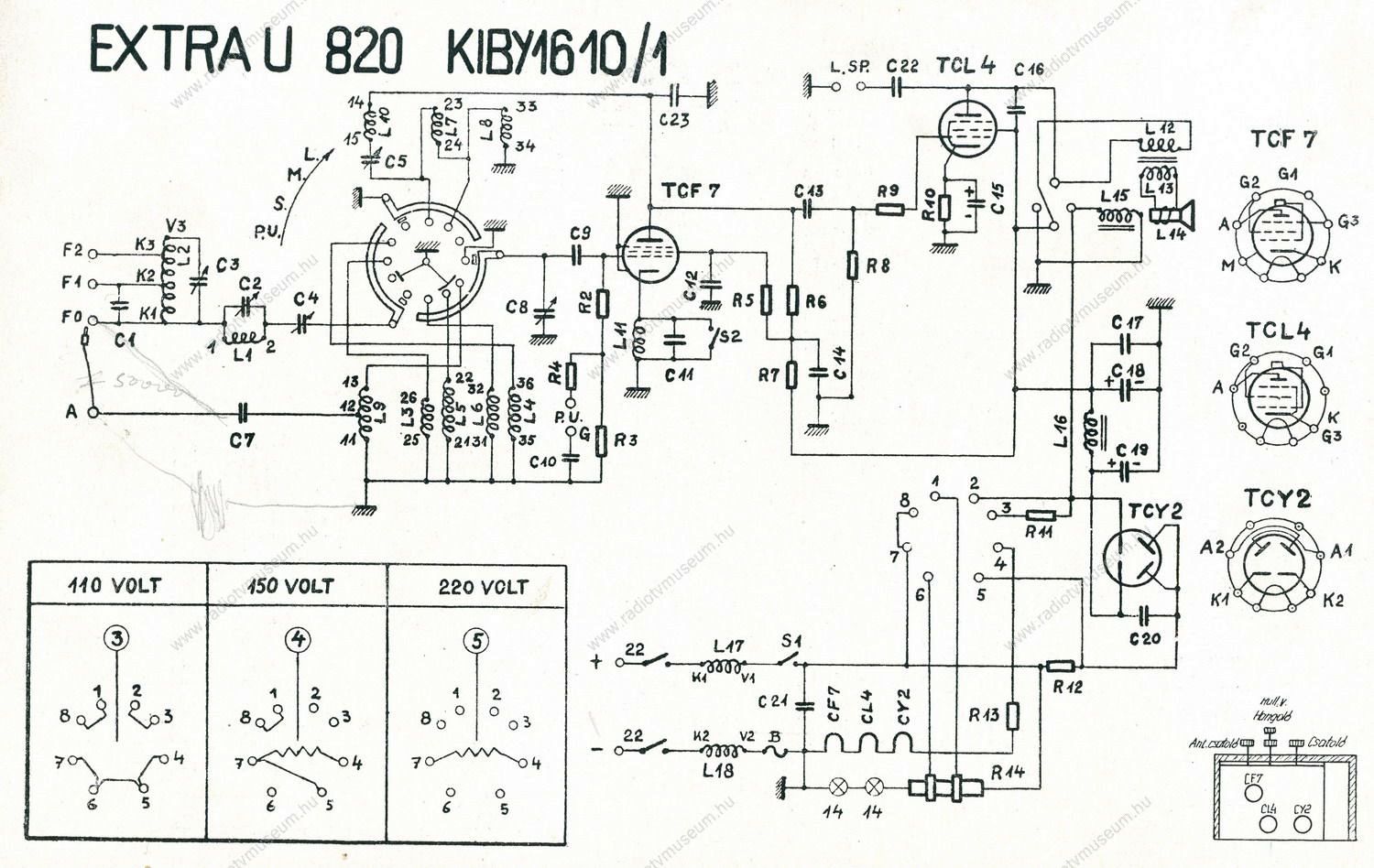

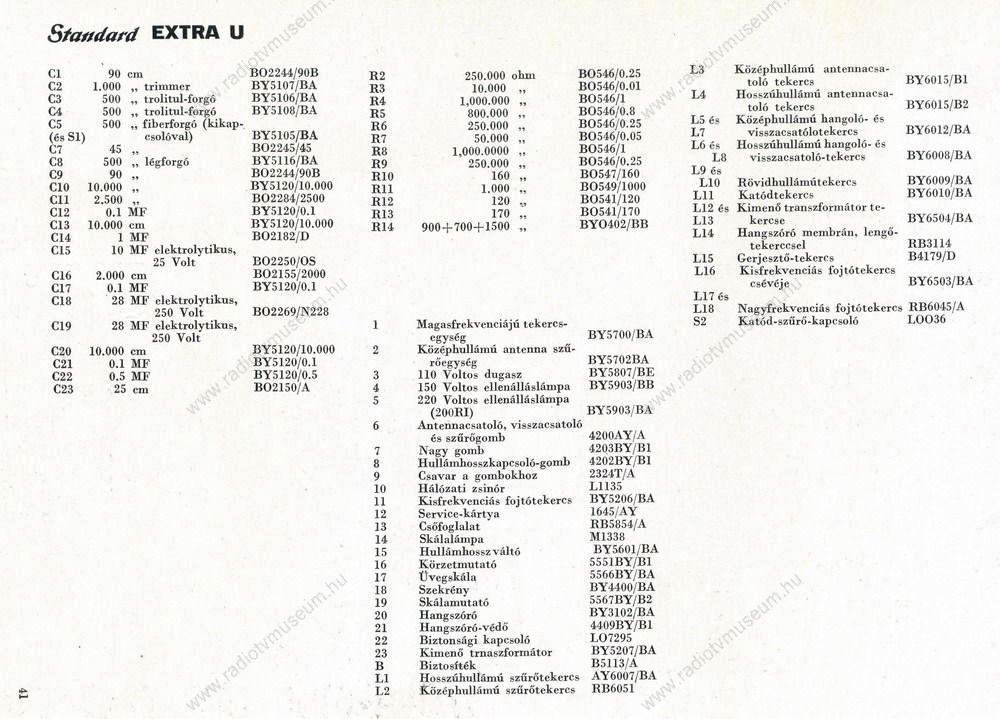

Extra U (820)

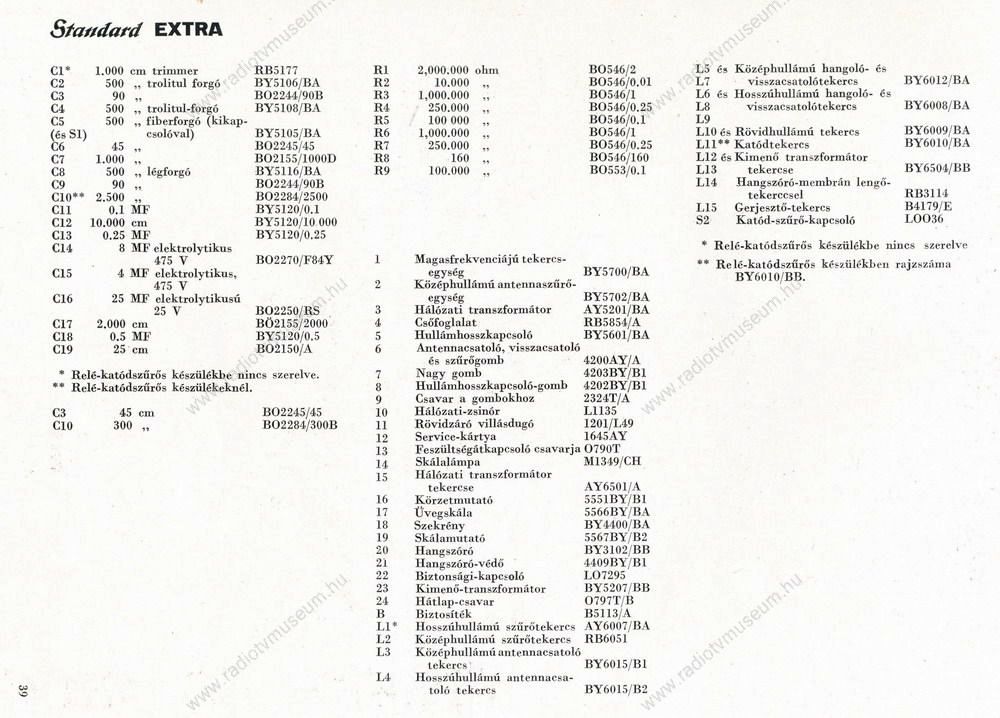

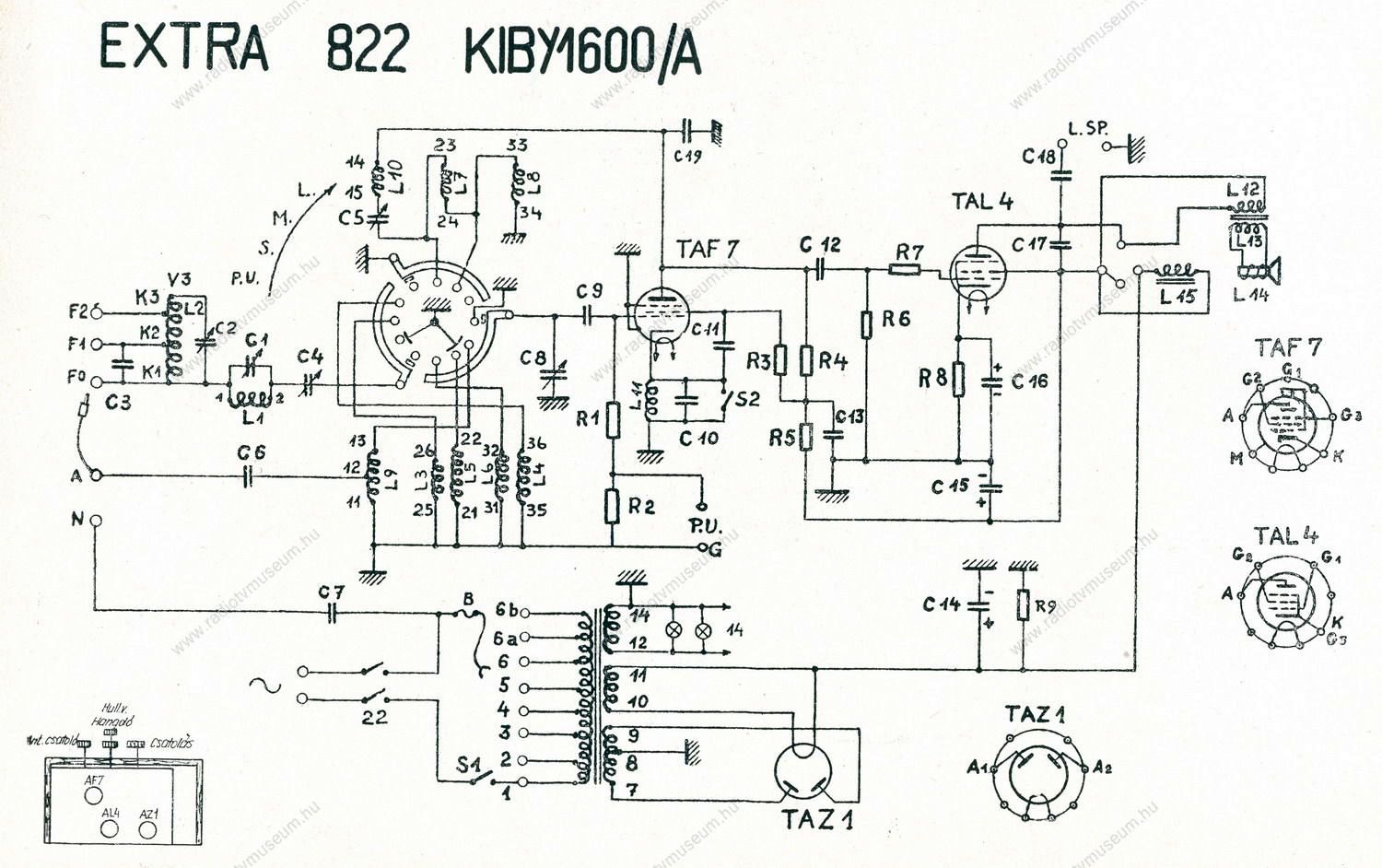

Extra (822)

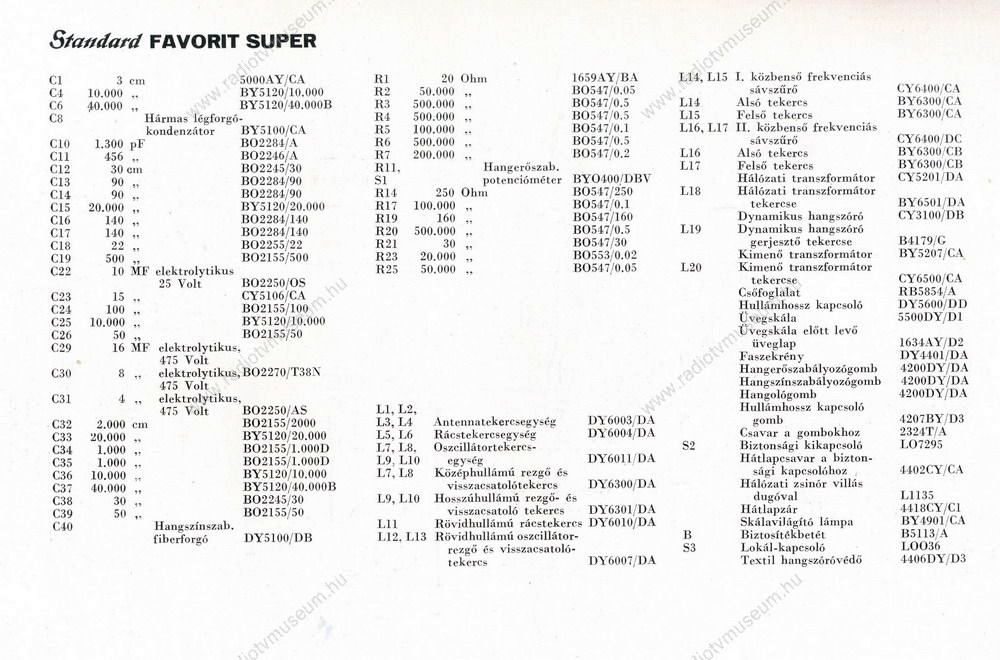

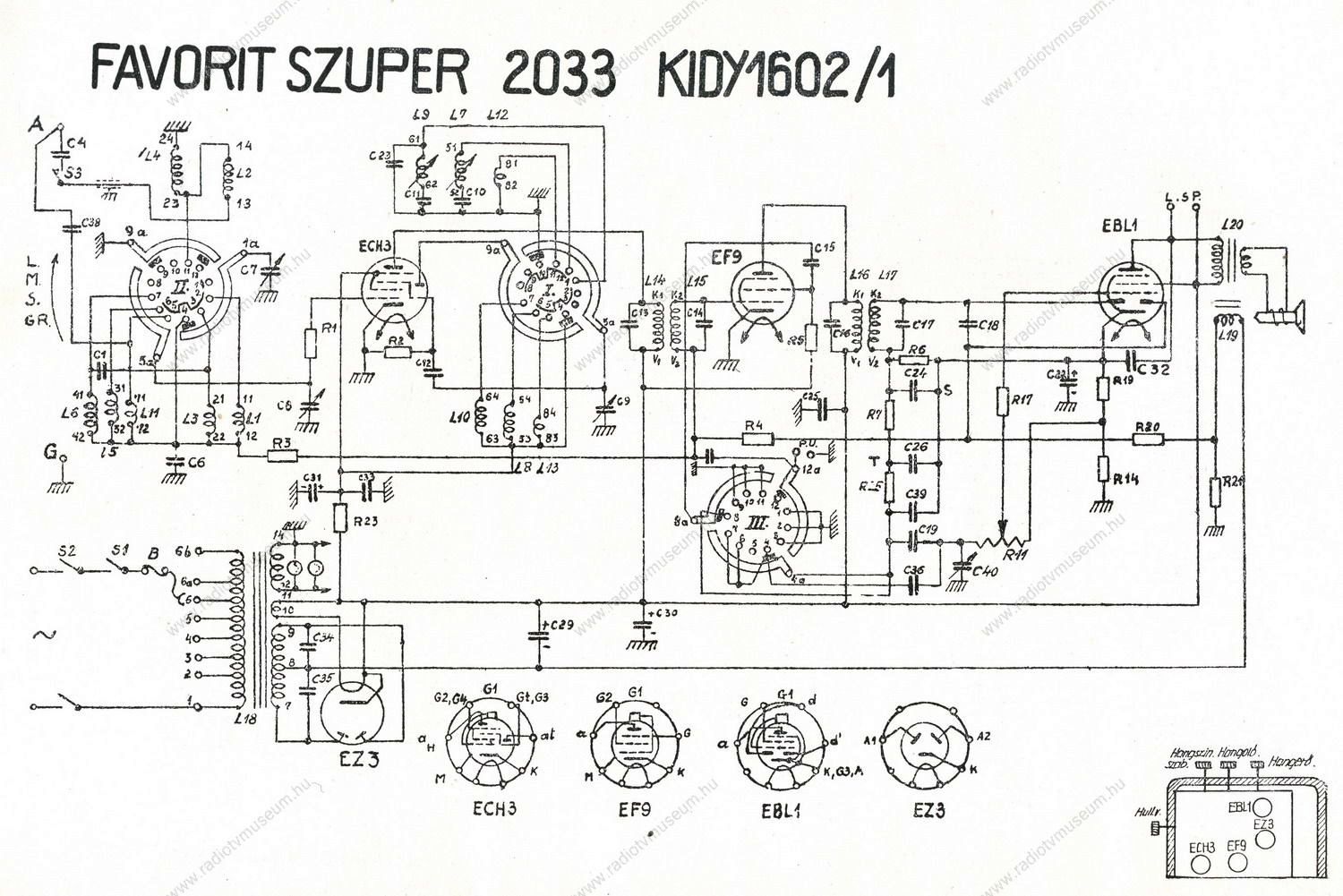

Favorit Szuper (2033)

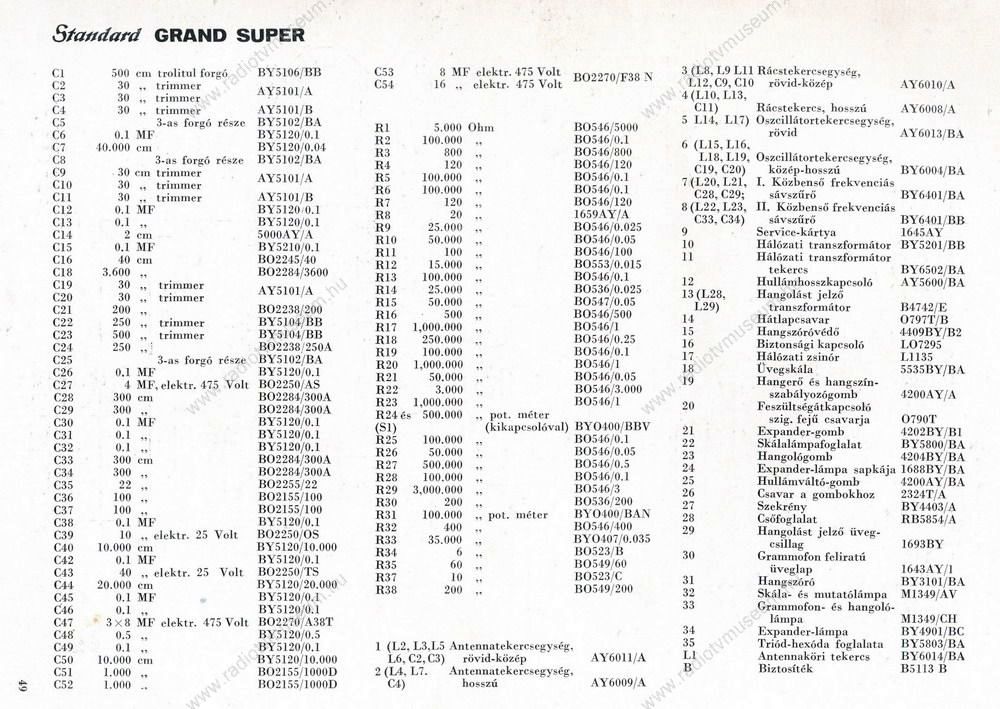

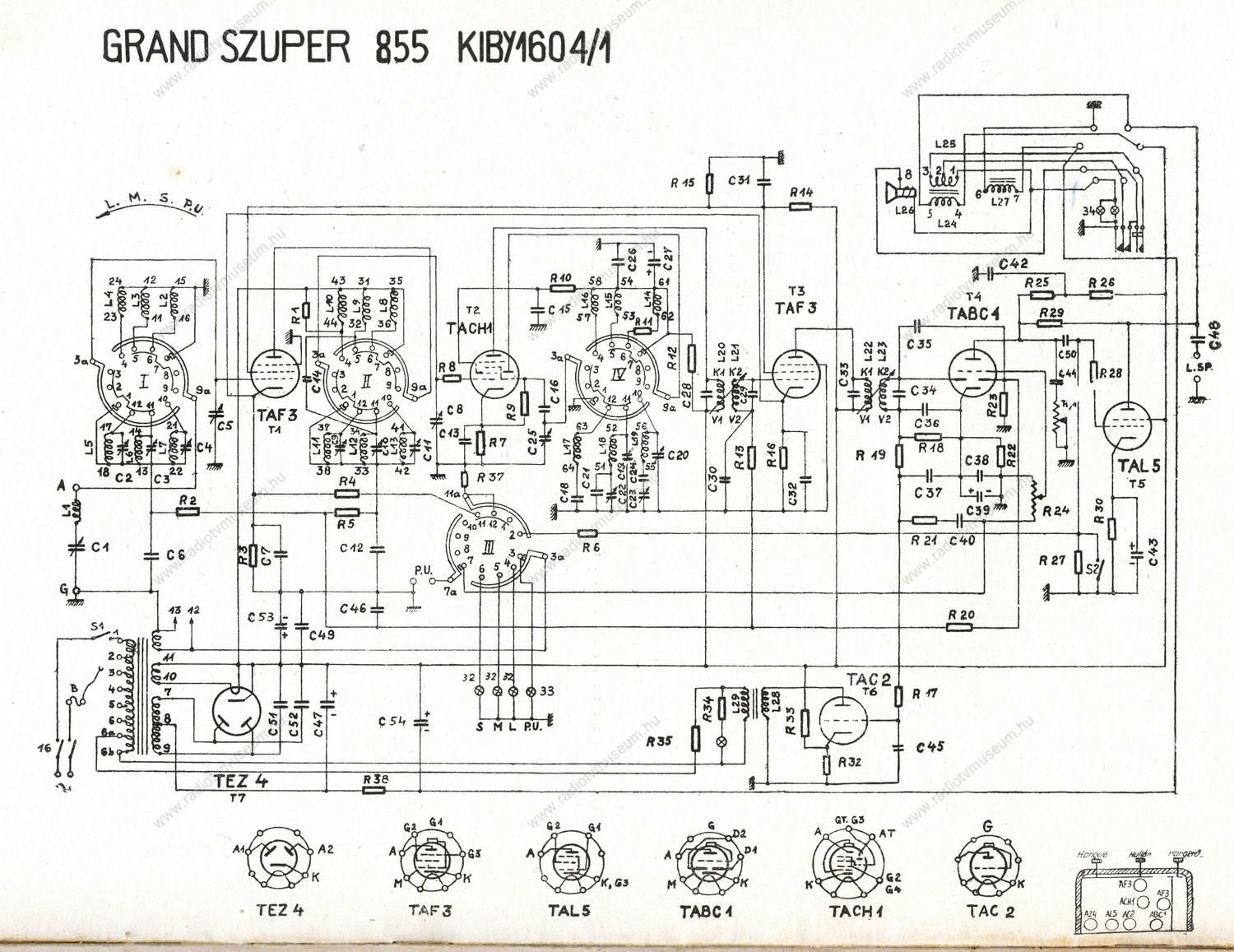

Grand Szuper (855)

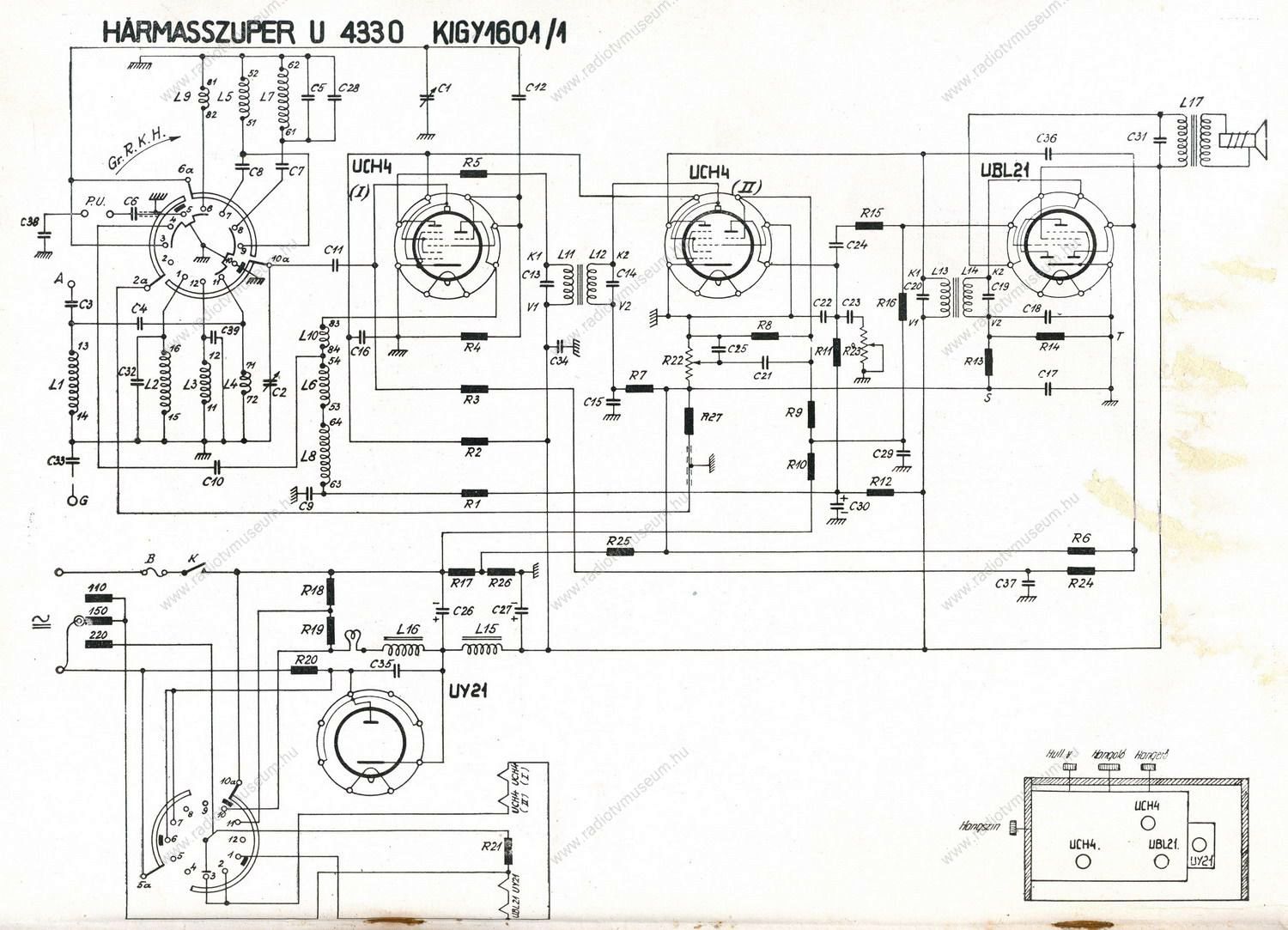

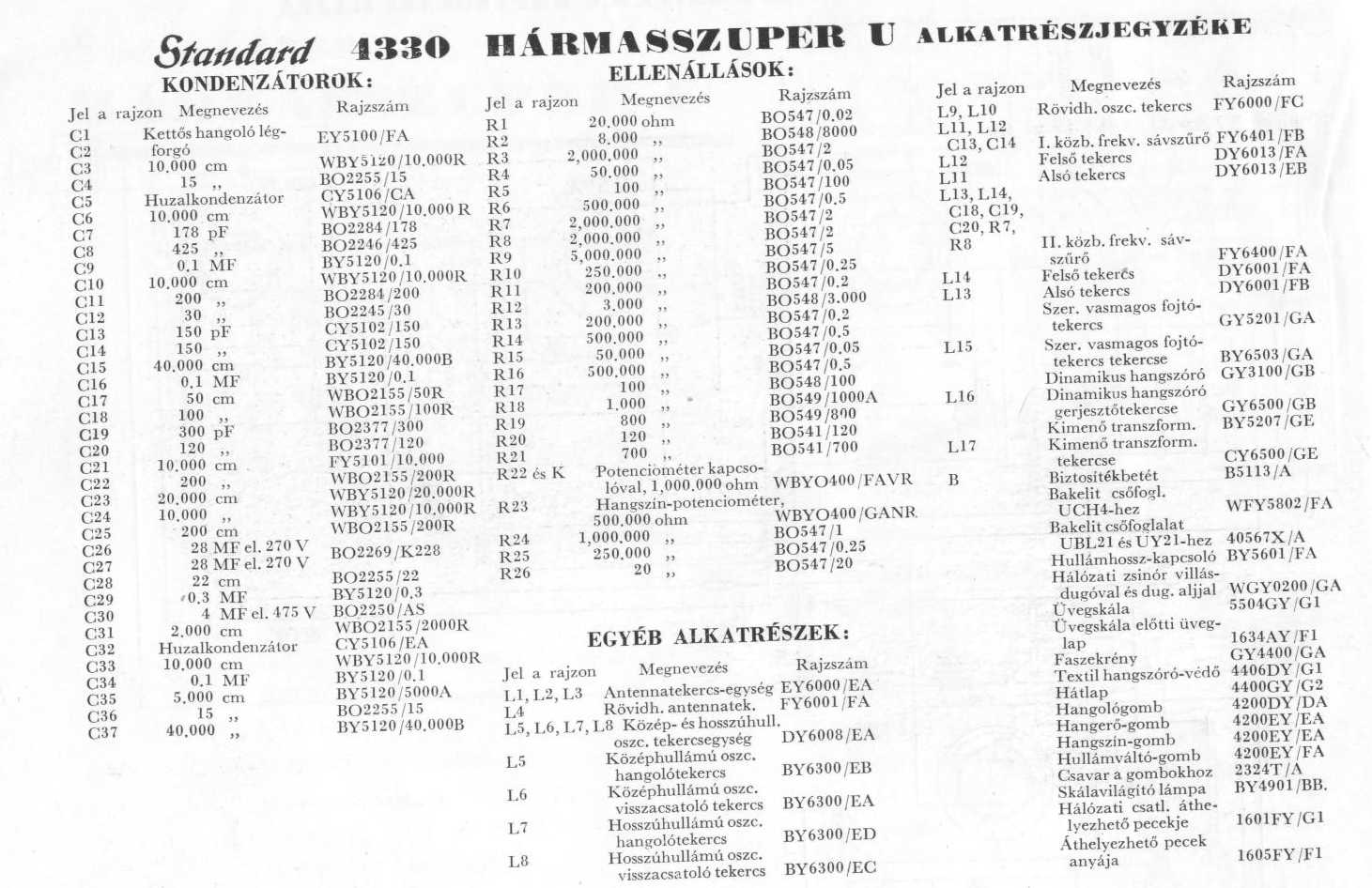

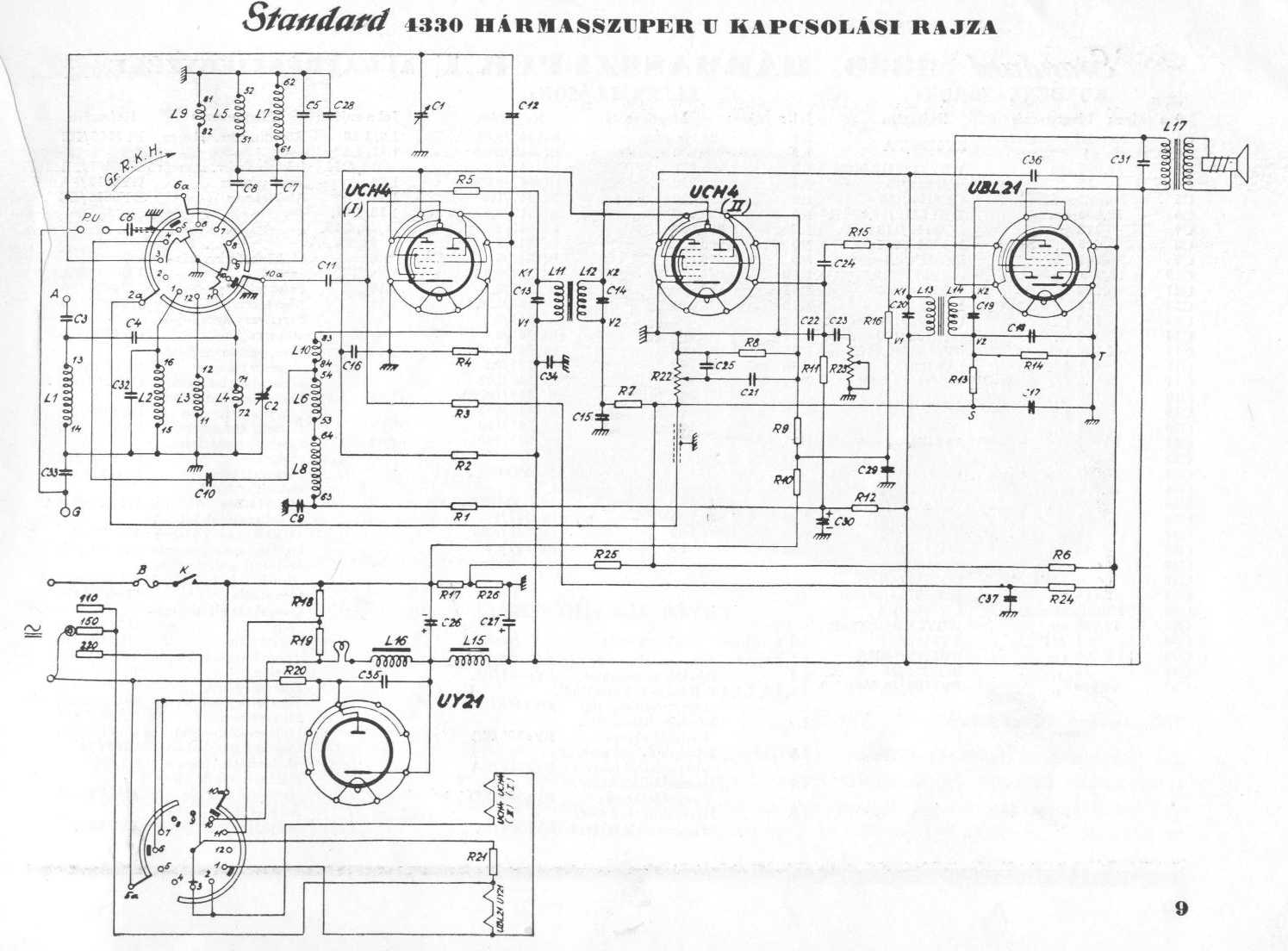

Hármasszuper U (4330)

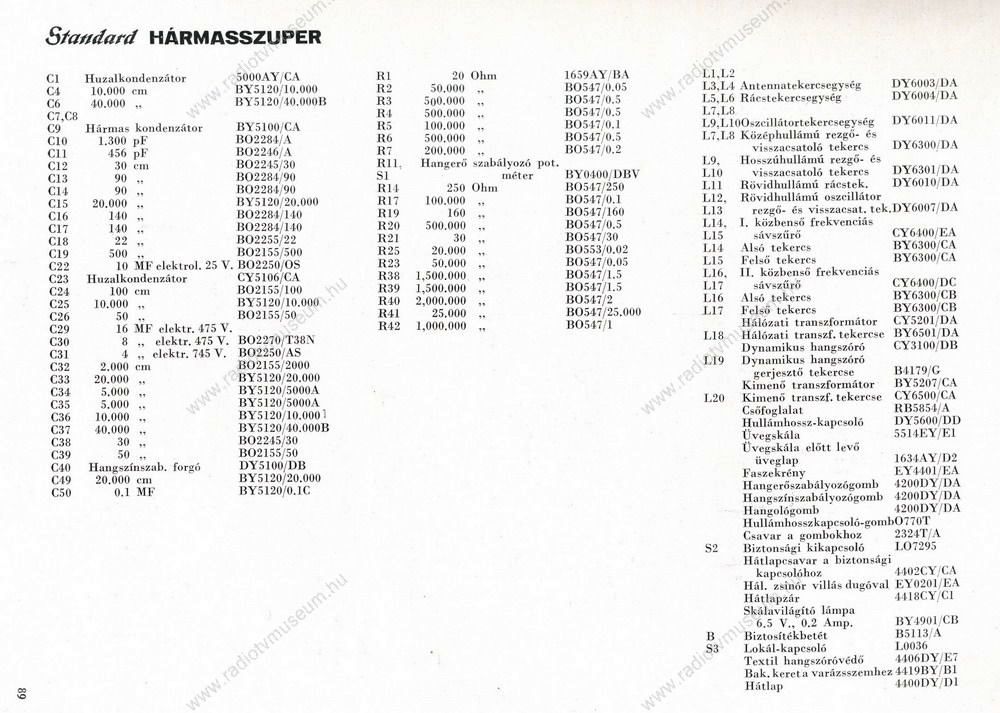

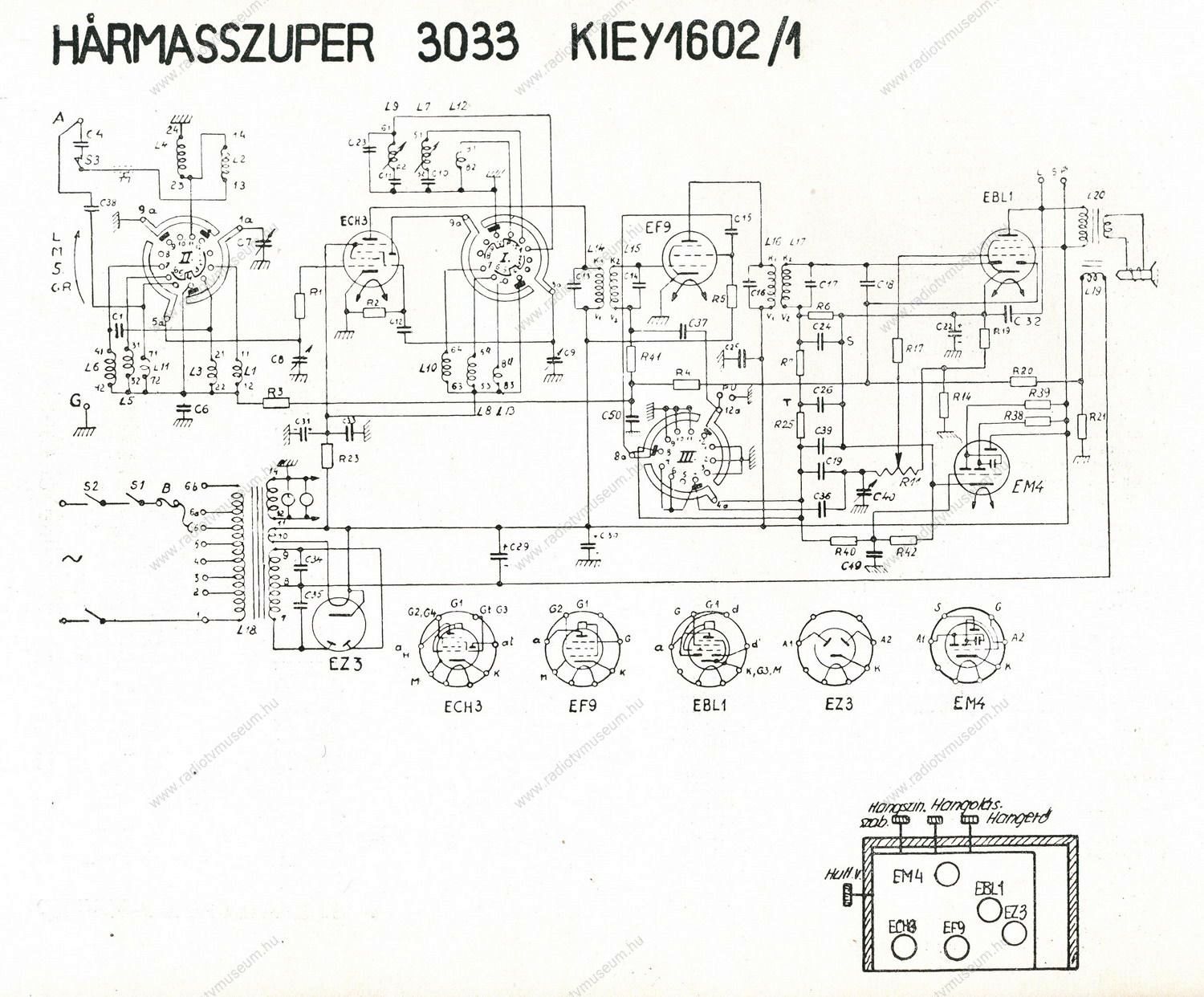

Hármasszuper (3033)

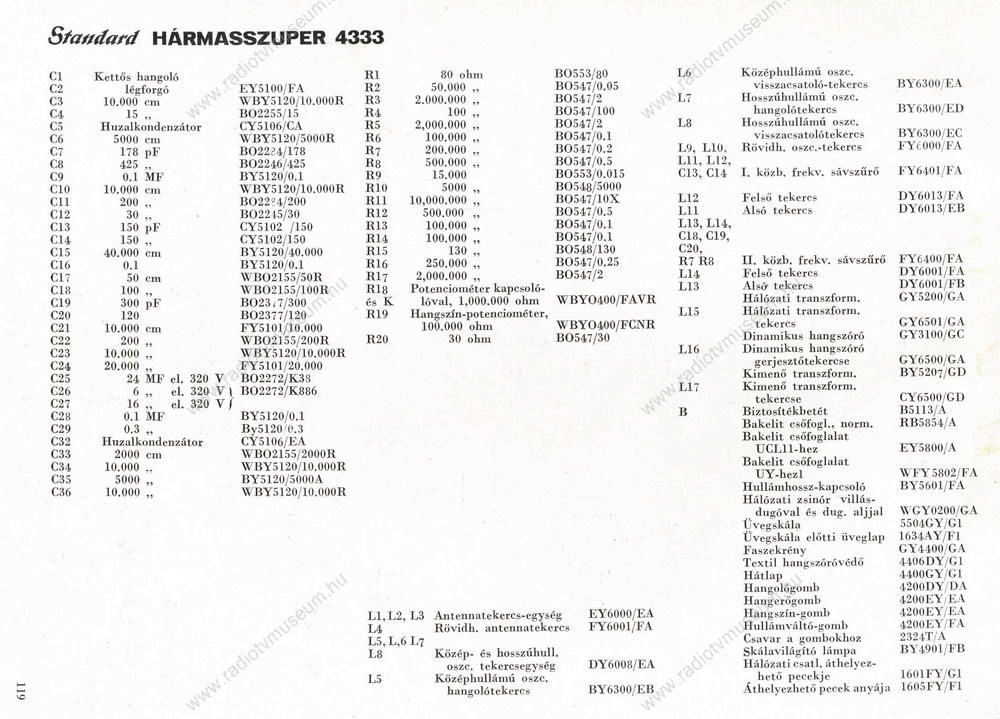

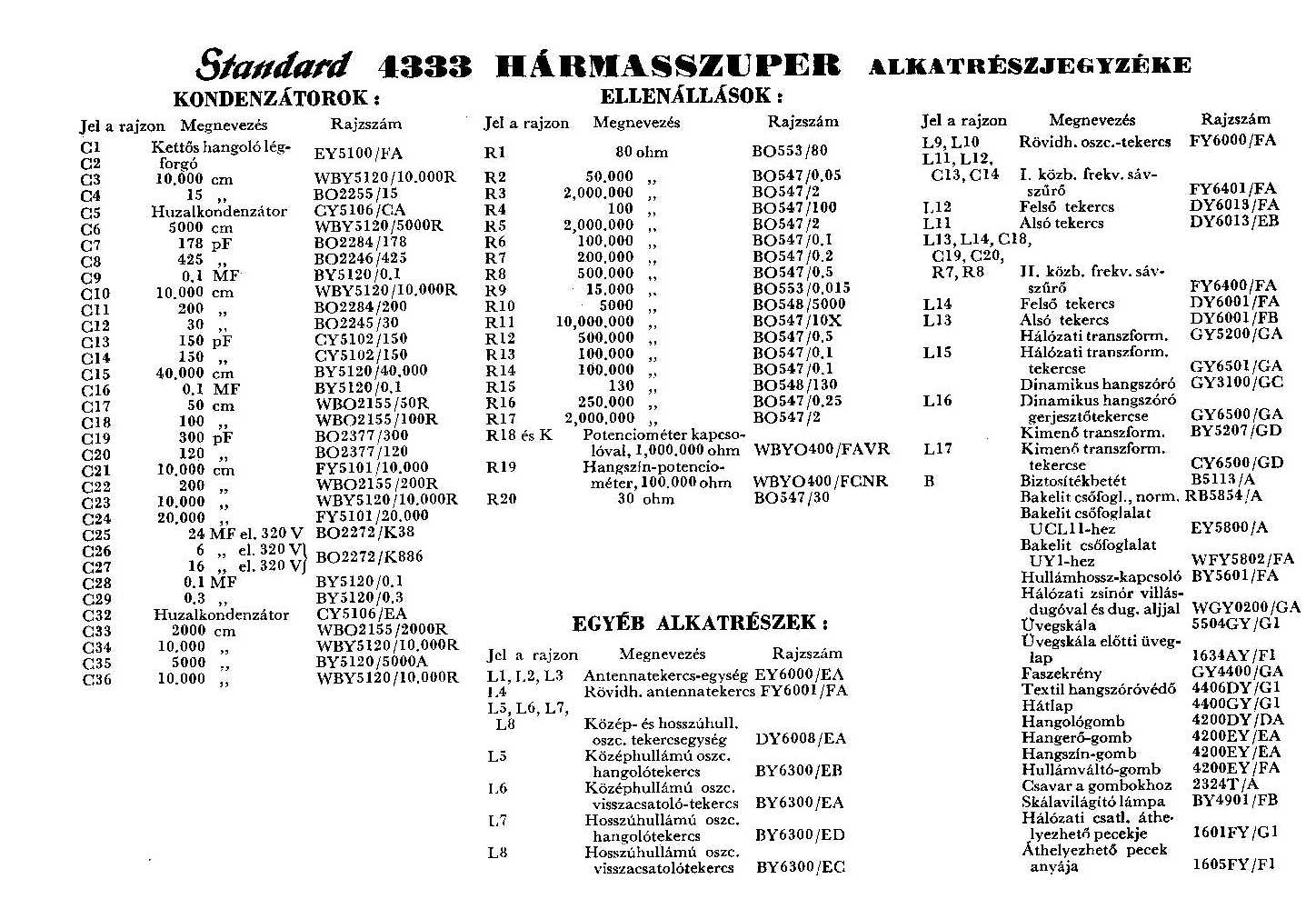

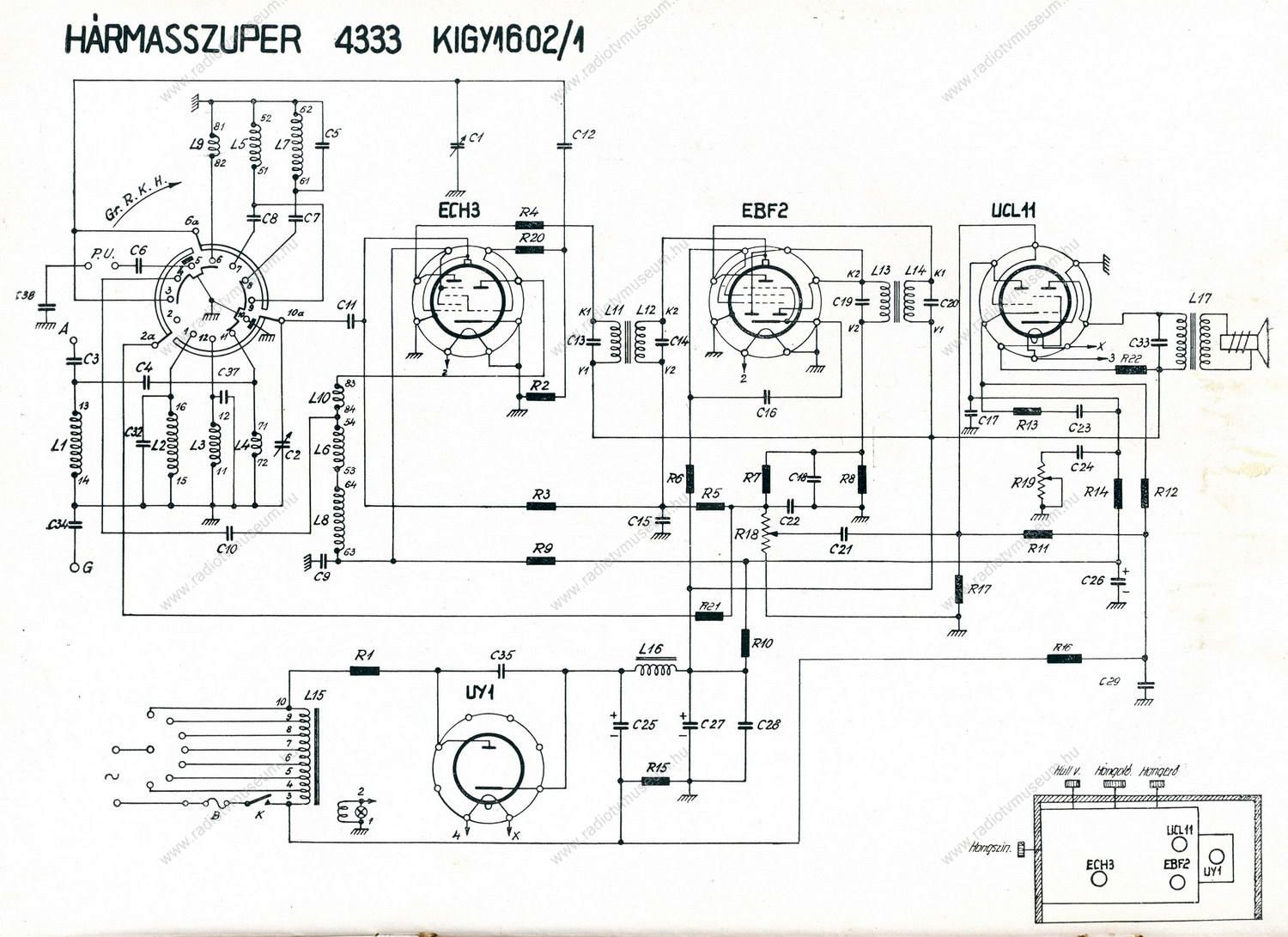

Hármas Szuper (4333)

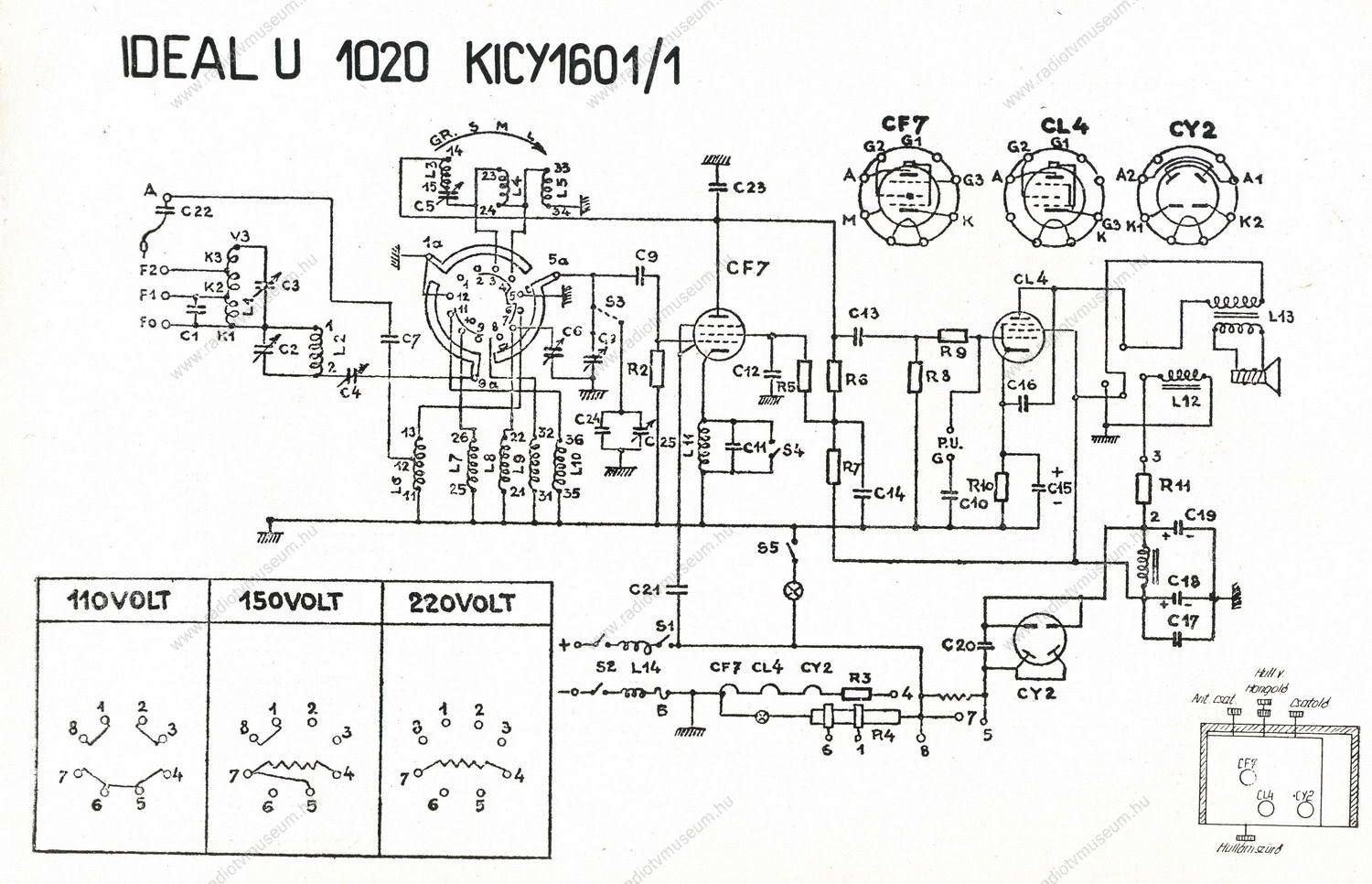

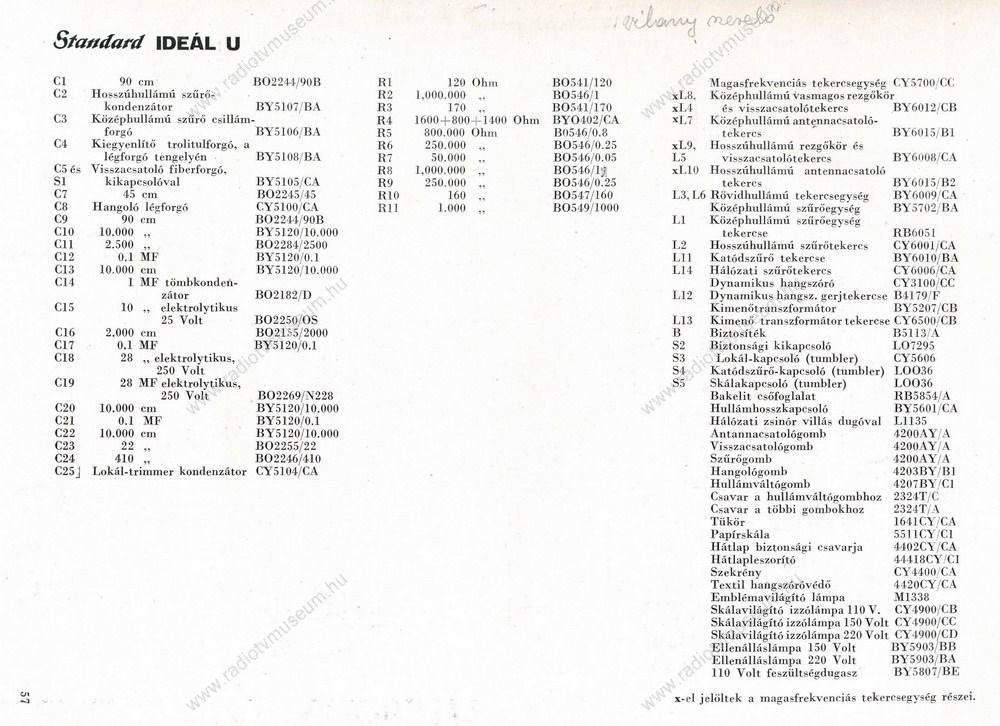

Ideál U (1020)

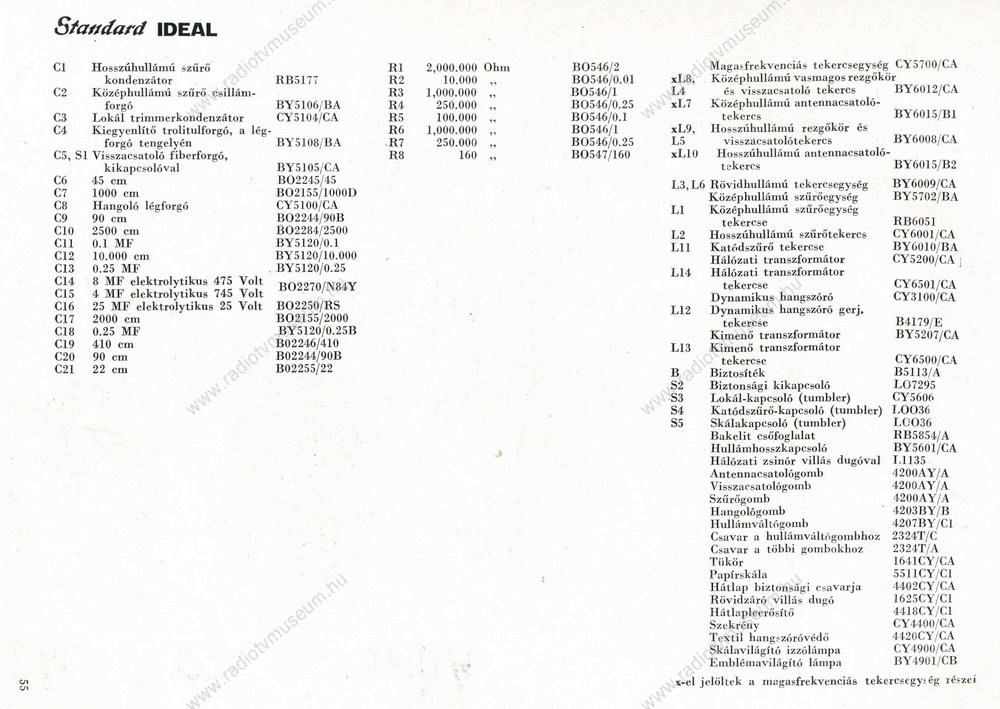

Ideál (1022)

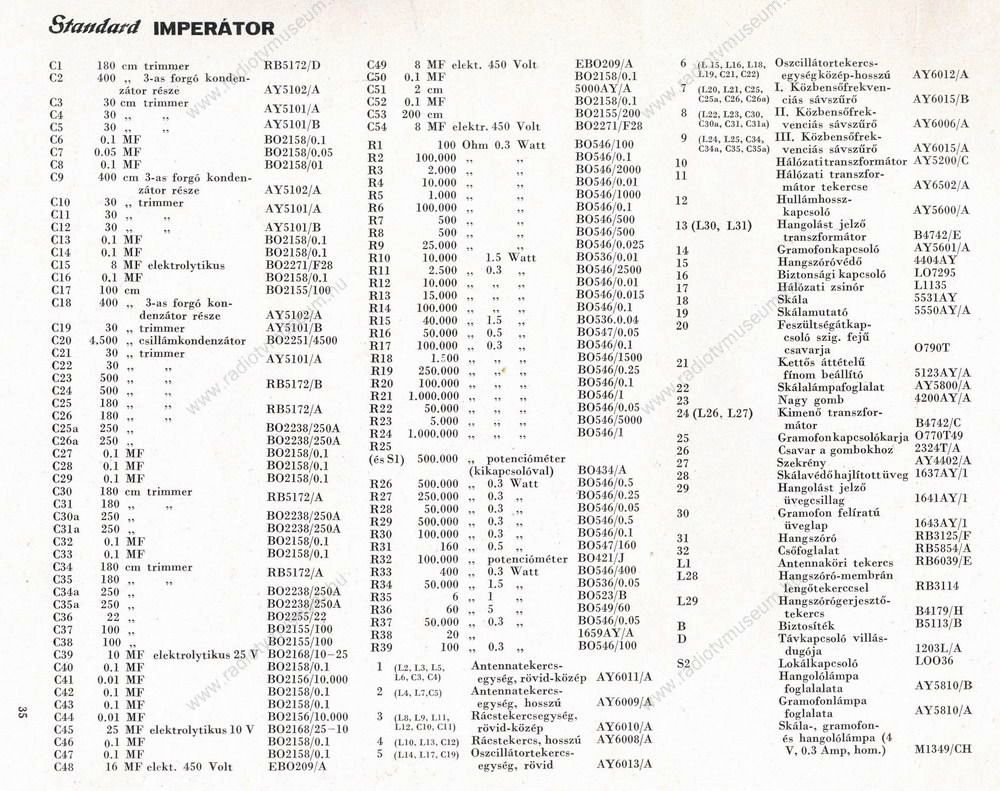

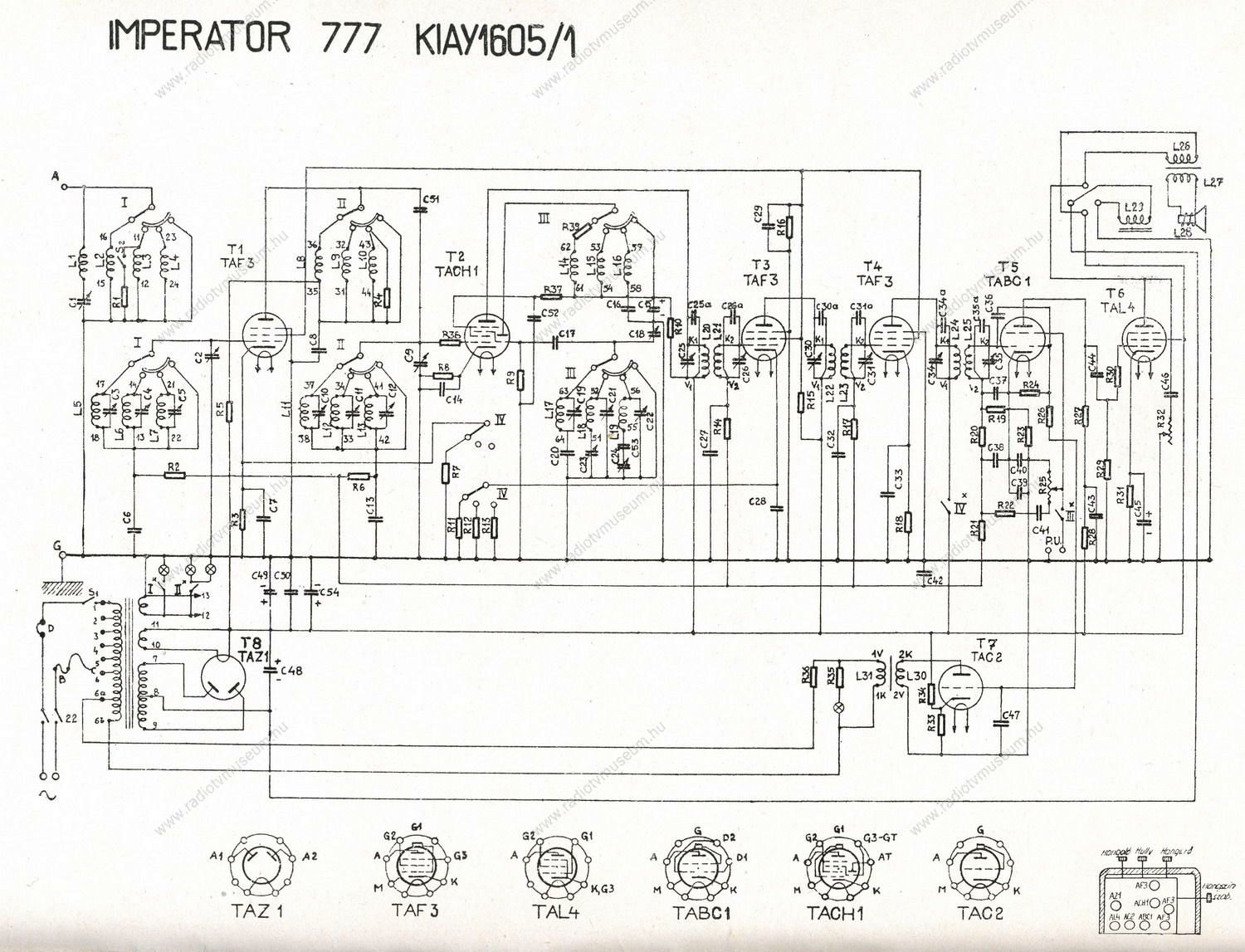

Imperator (777)

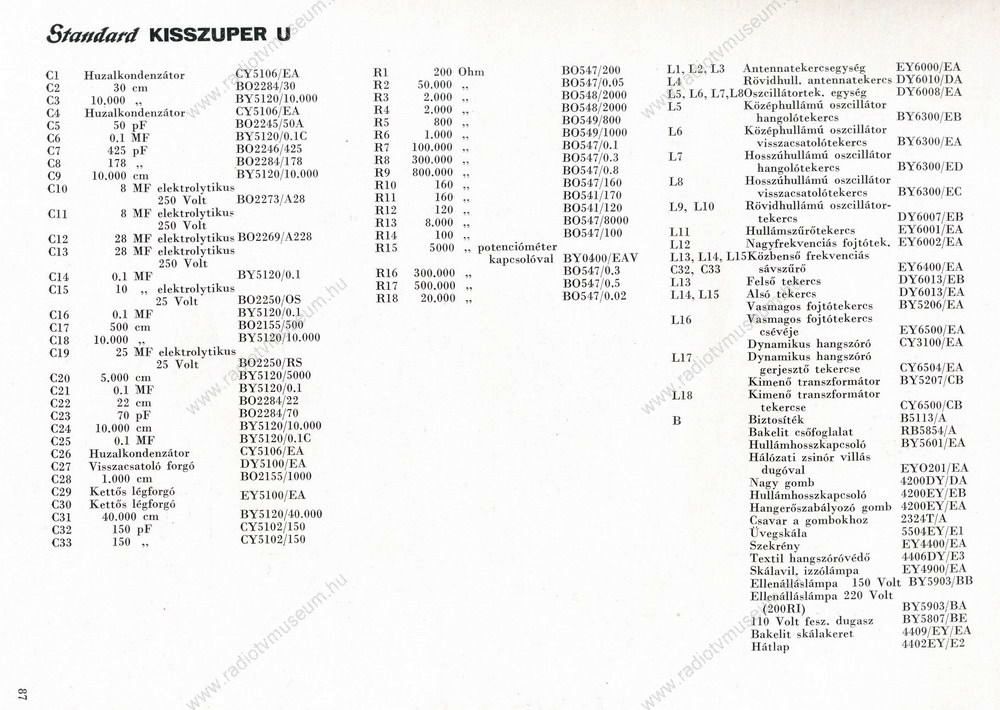

Kisszuper U (3020)

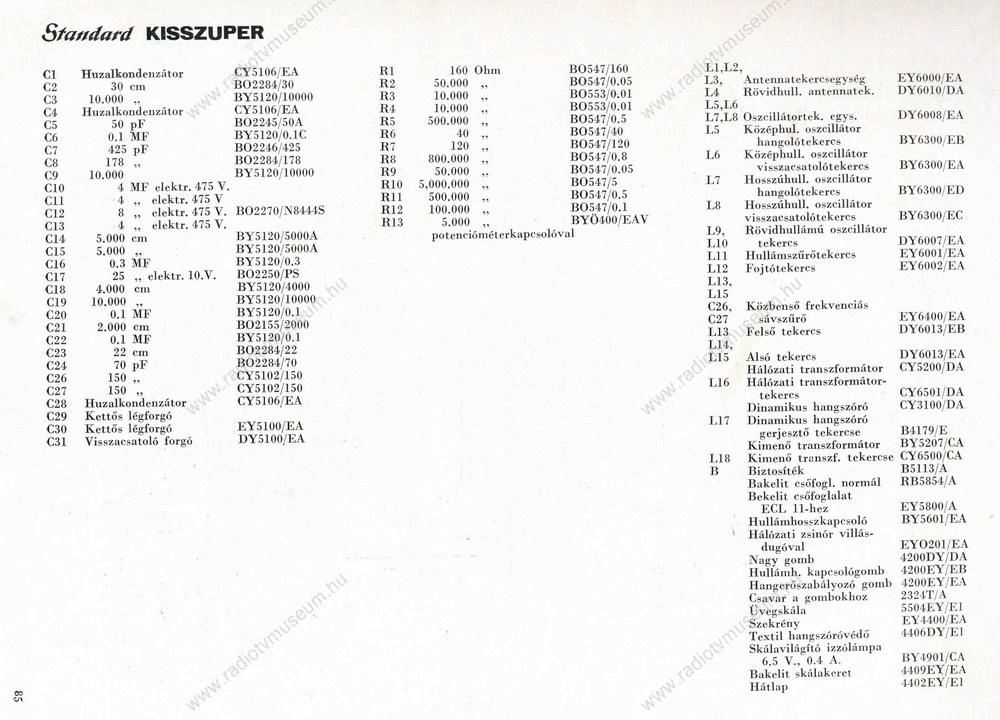

Standard, Kisszuper (3022)

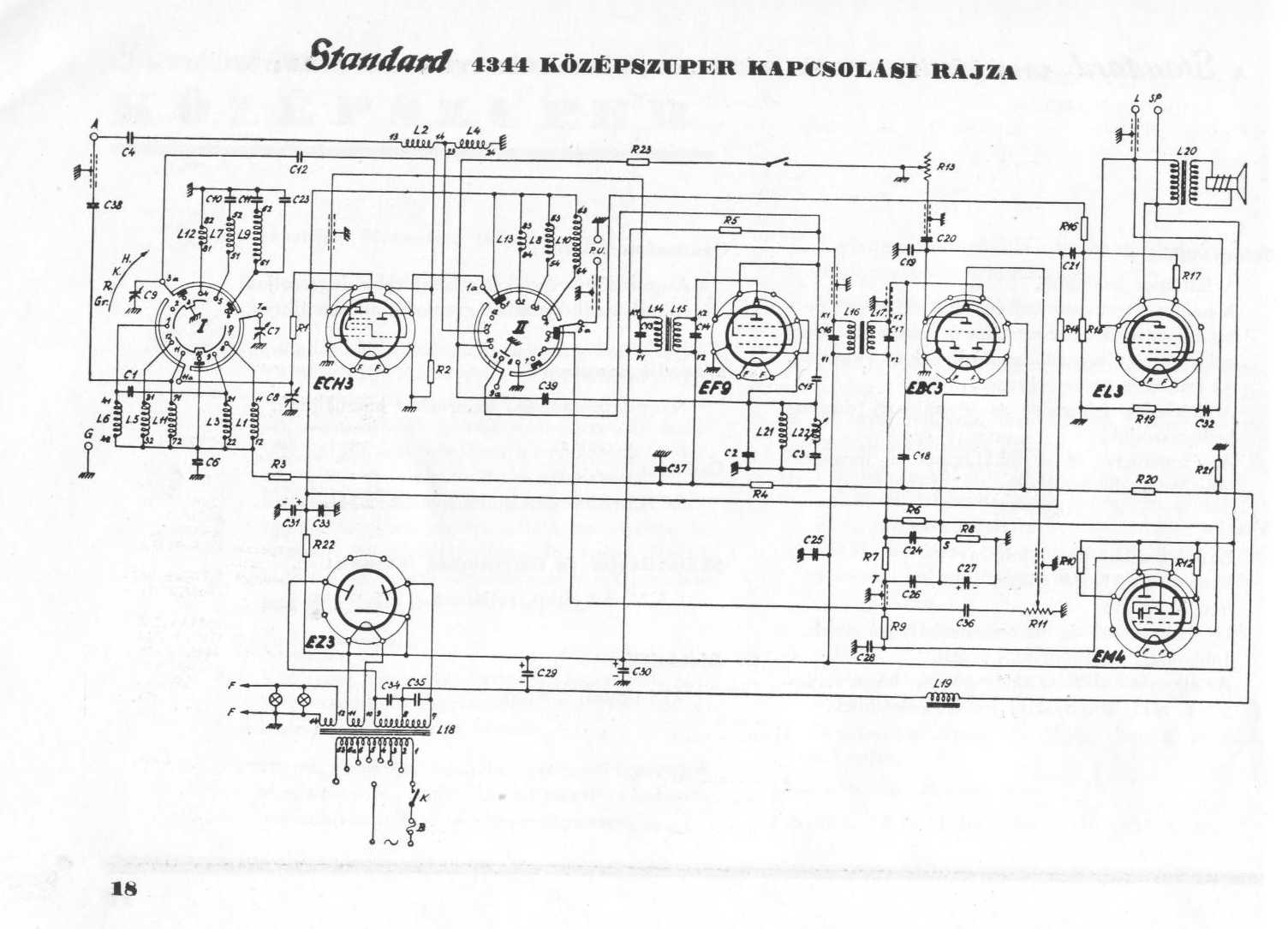

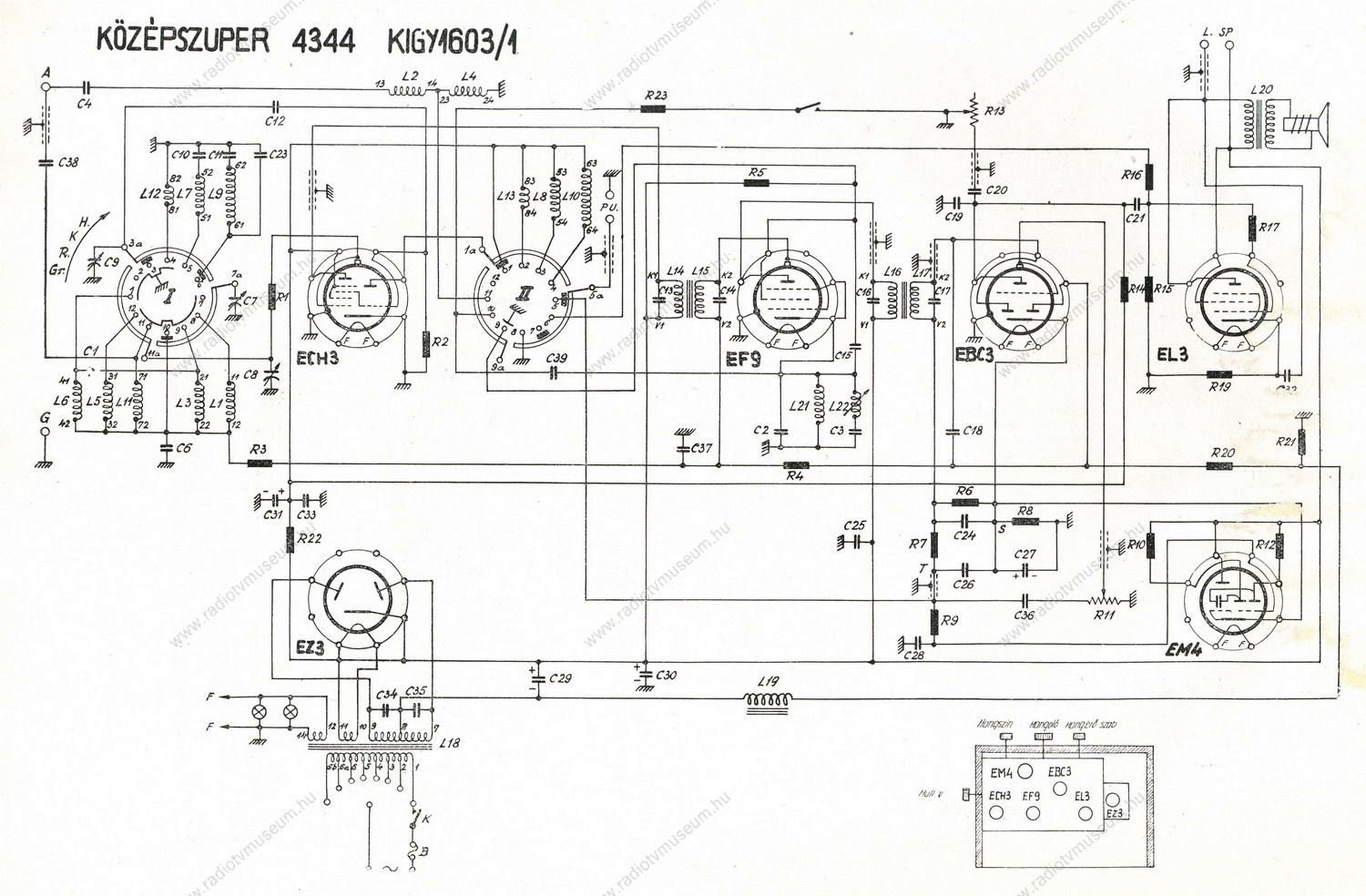

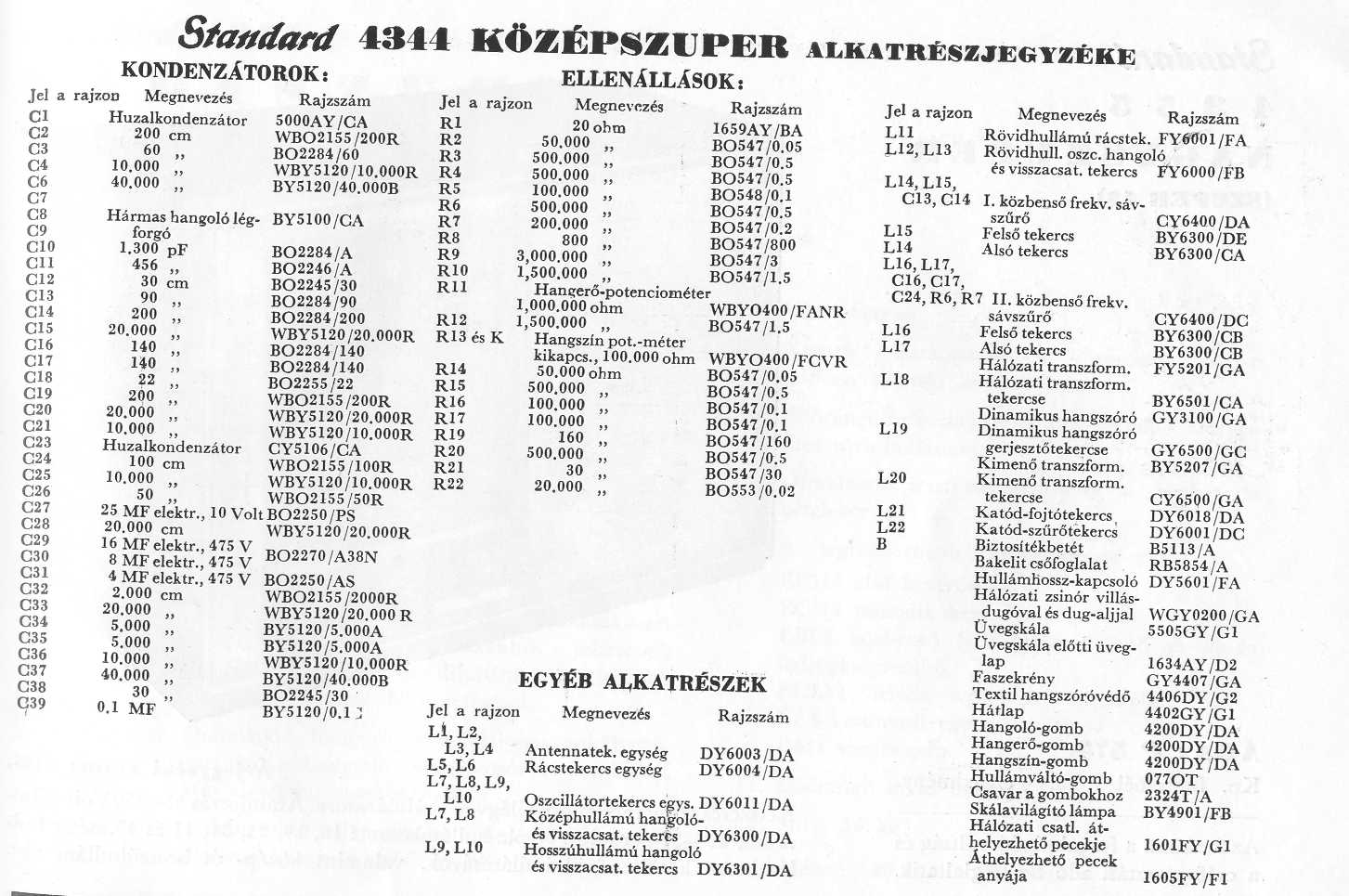

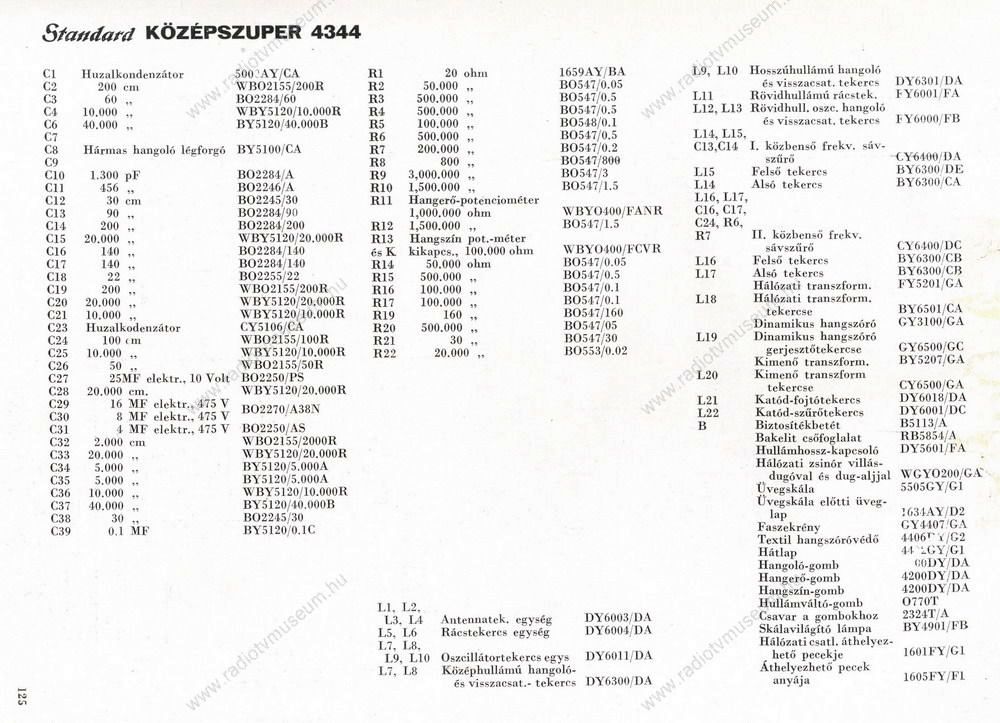

Középszuper (4344)


Lord


Luxusszuper (4356)

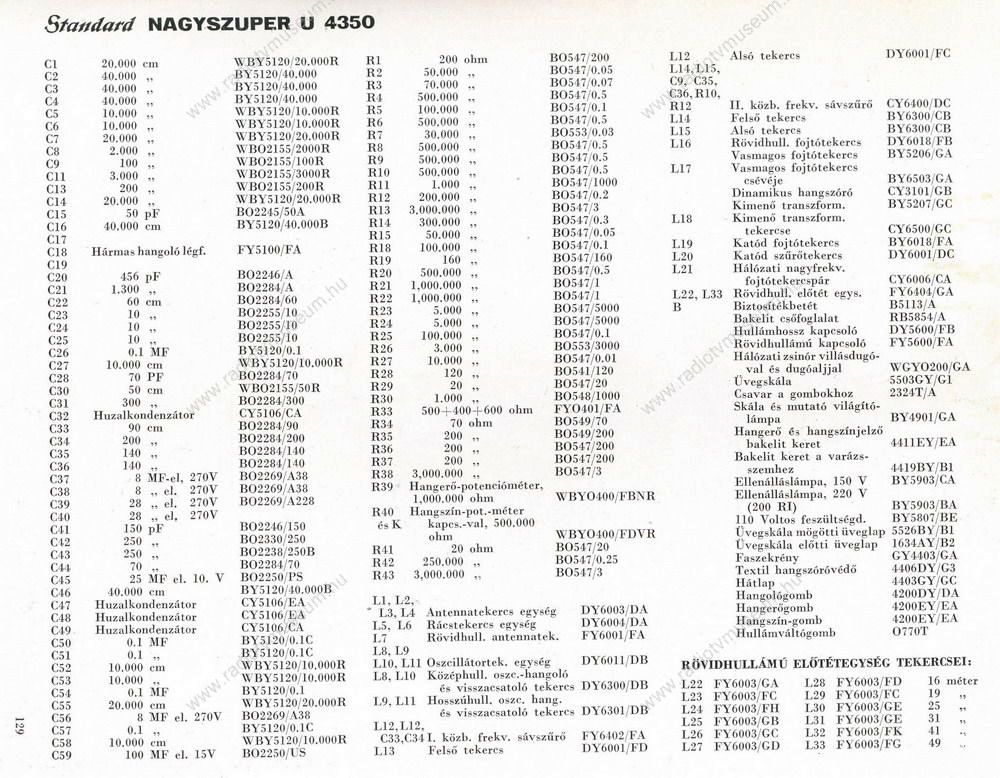

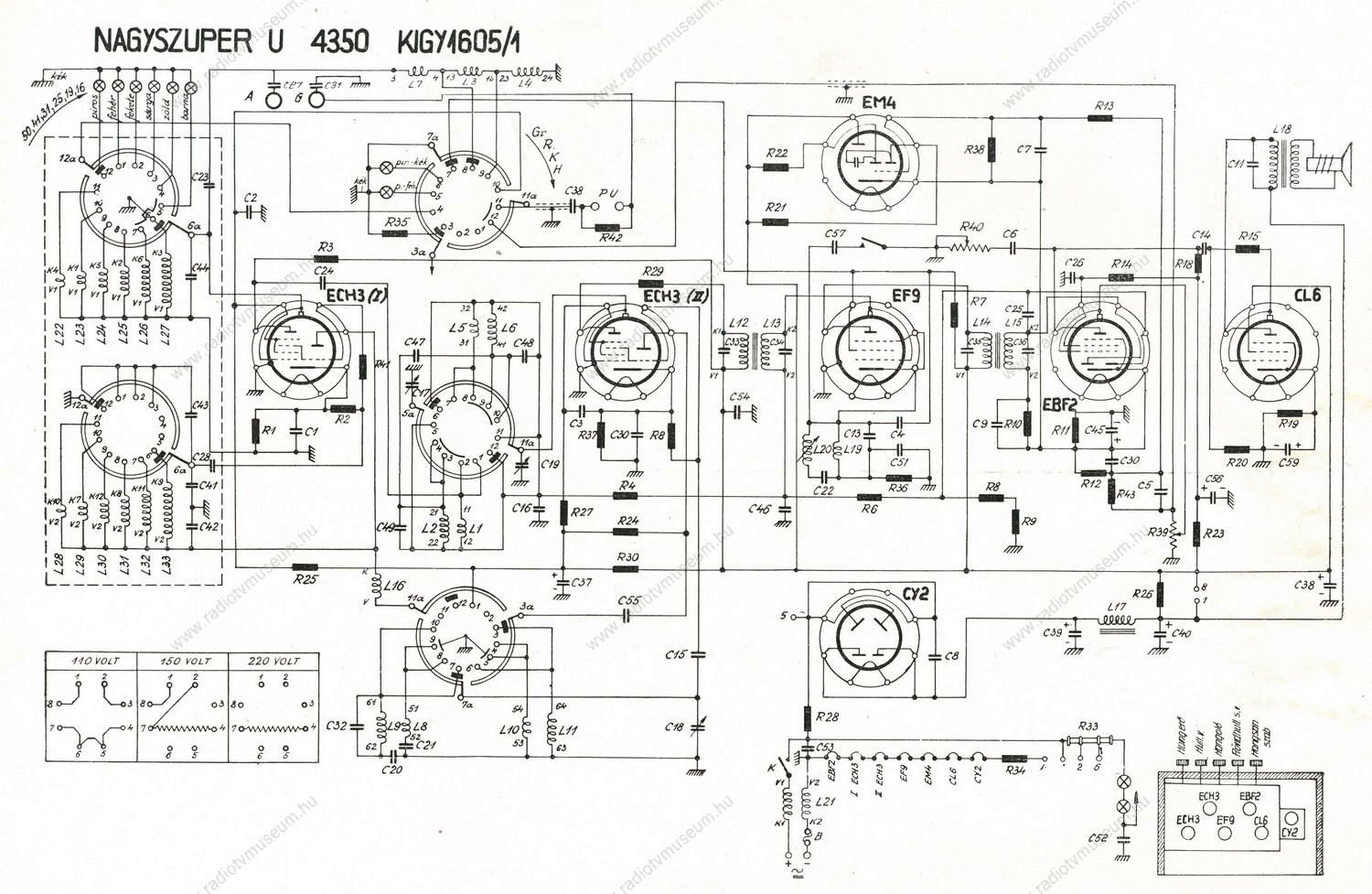

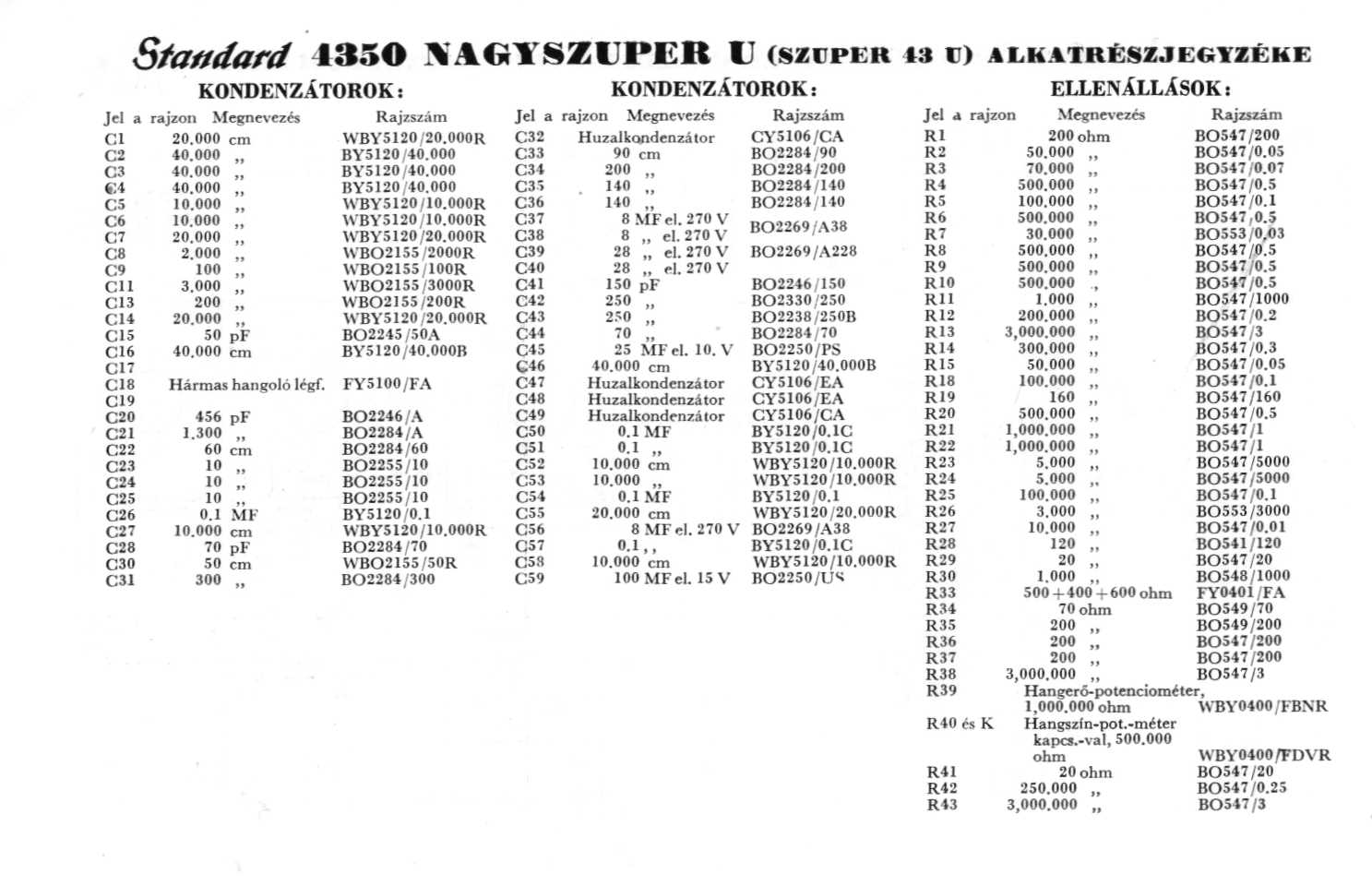

Nagyszuper U (4350)

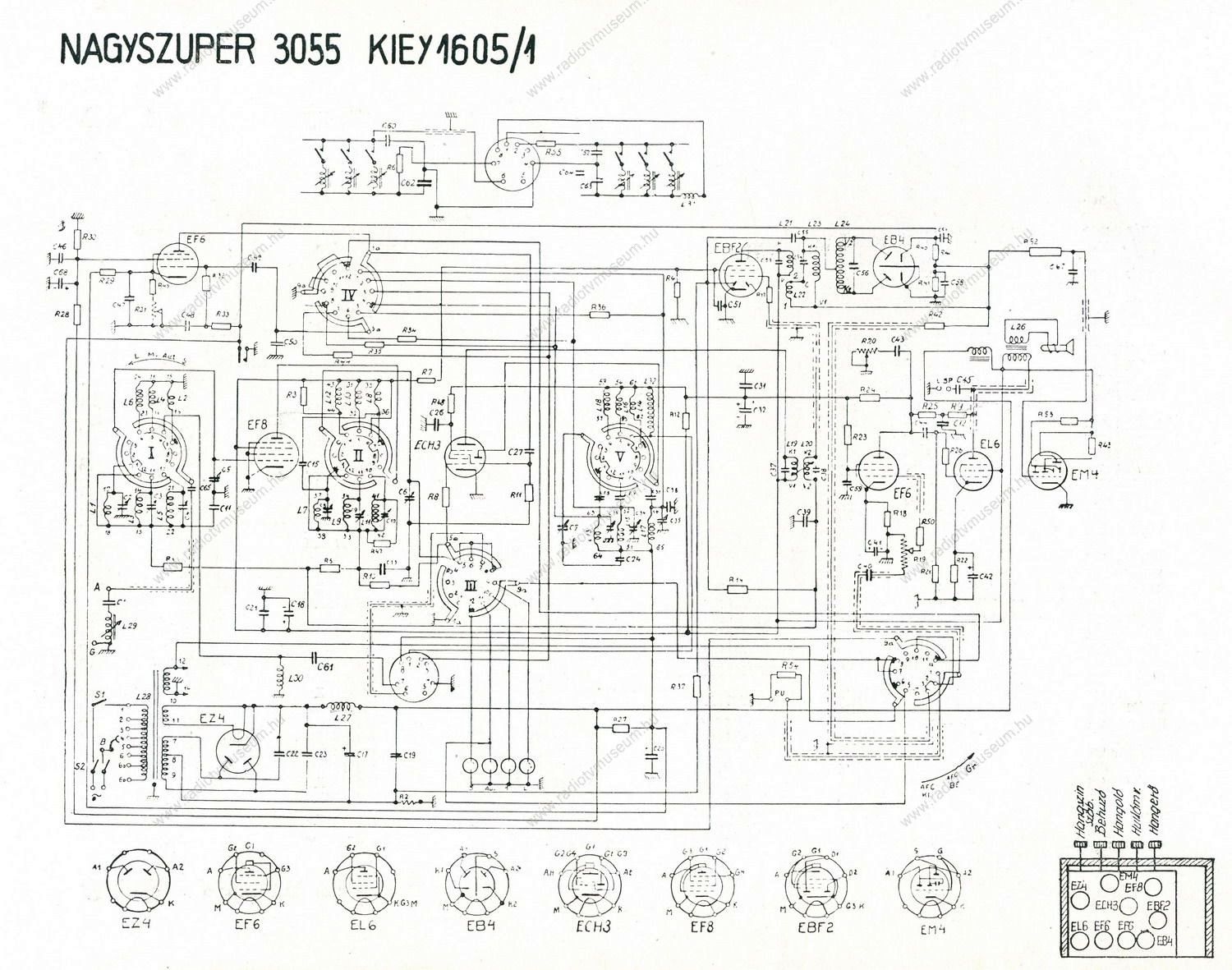

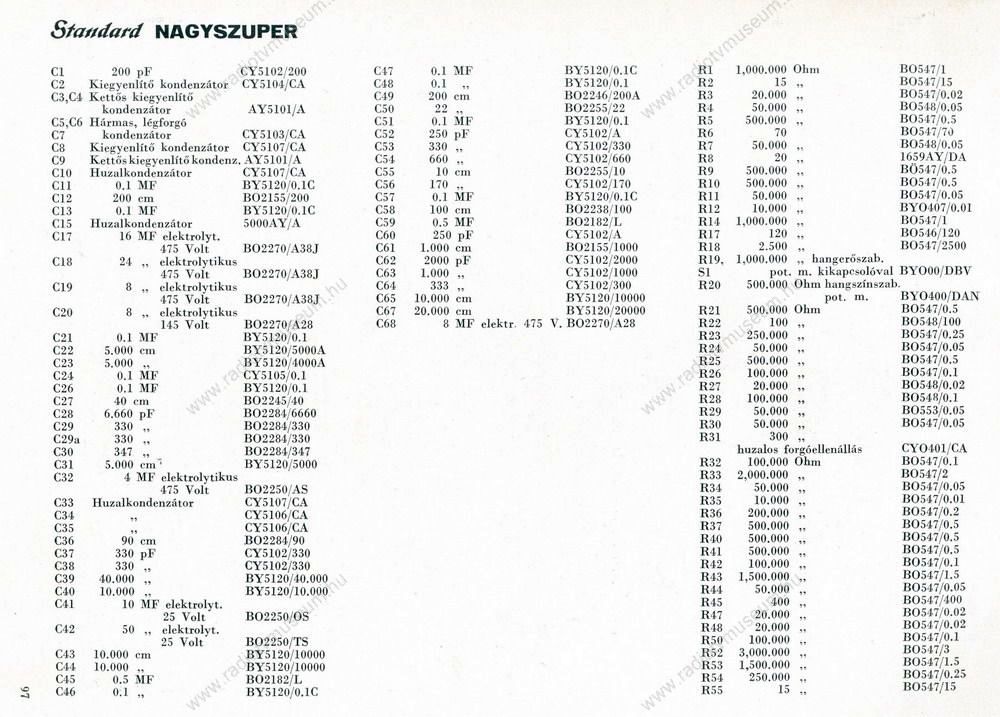

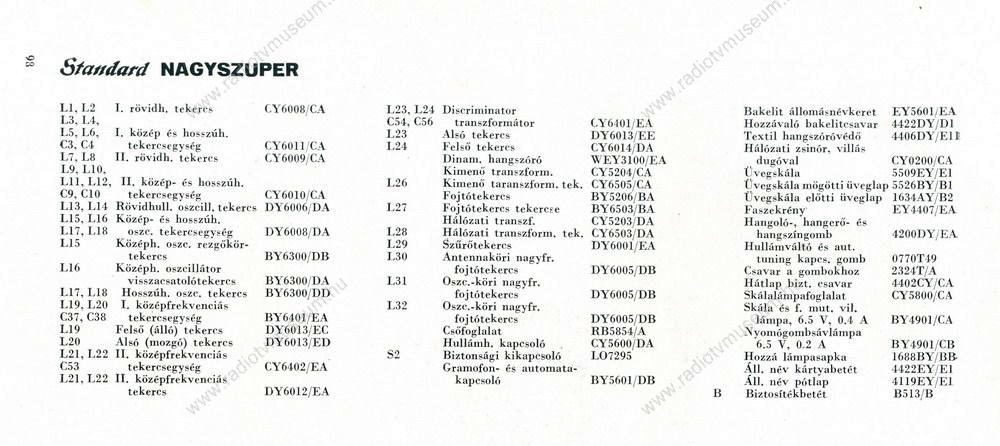

Nagyszuper (3055)

Standard-20NAGYSZUPER-203055--.jpgStandard-20NAGYSZUPER-203055.jpgStandard-20NAGYSZUPER-203055-.jpg

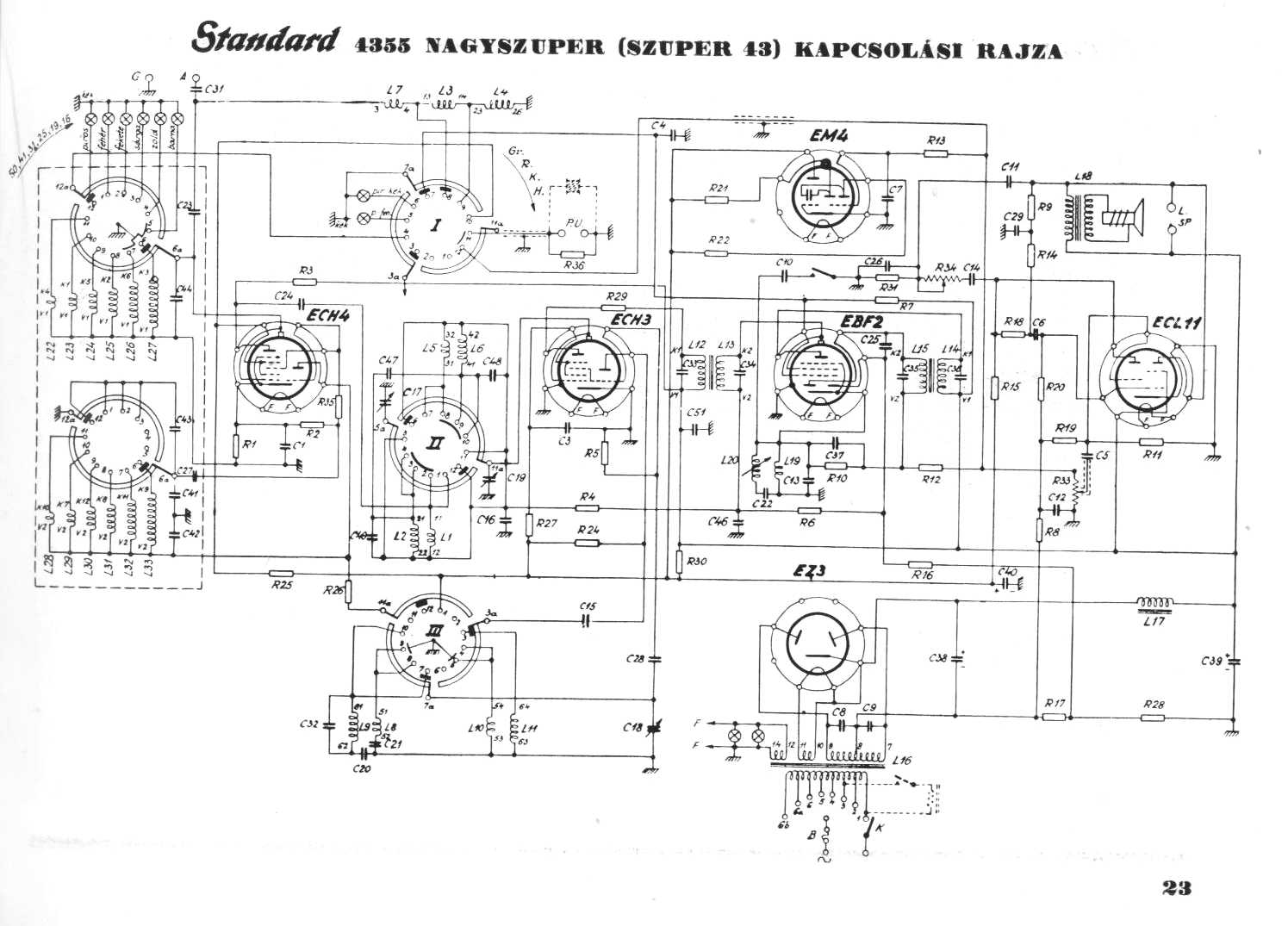

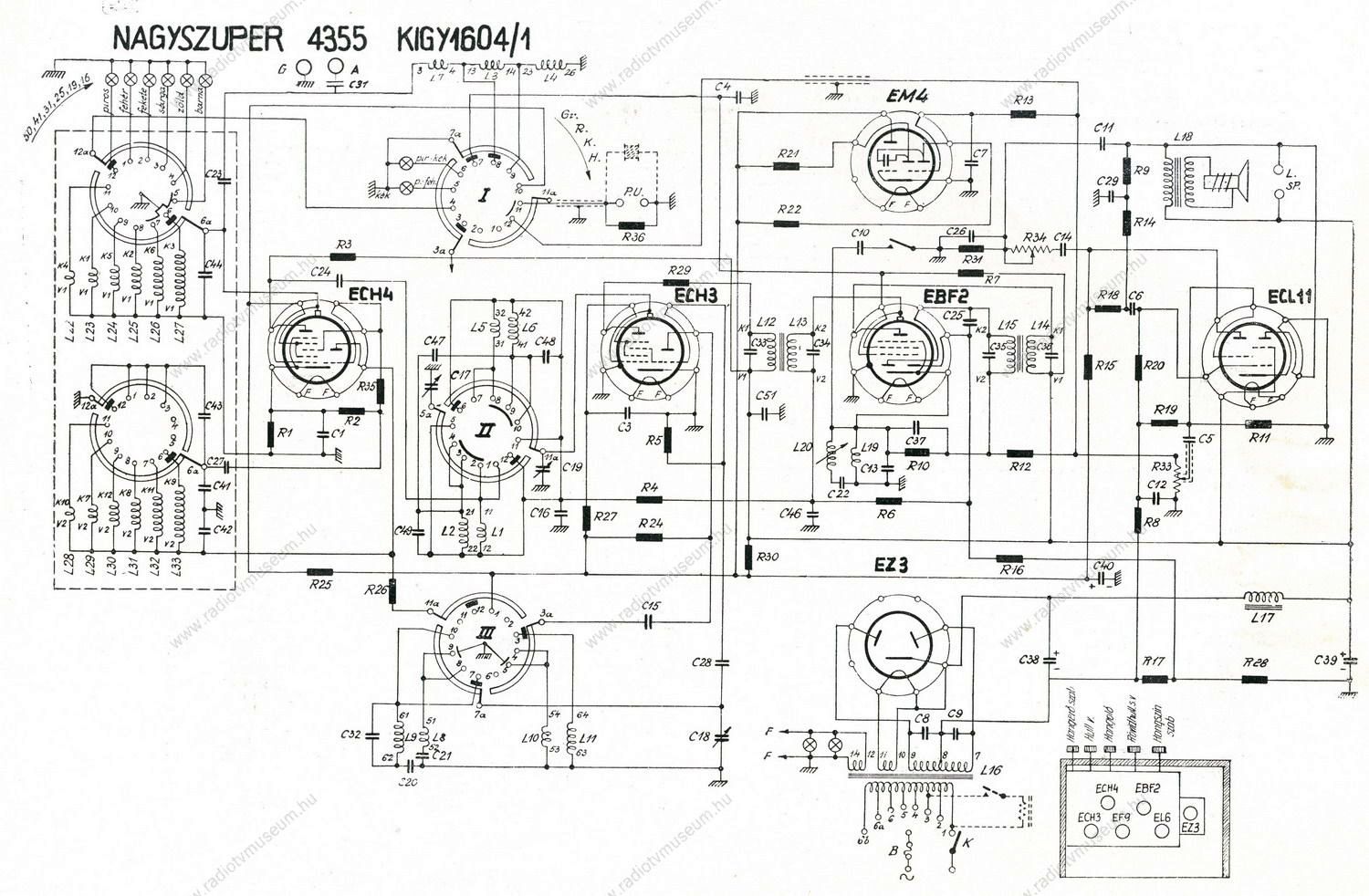

Nagyszuper (4355)

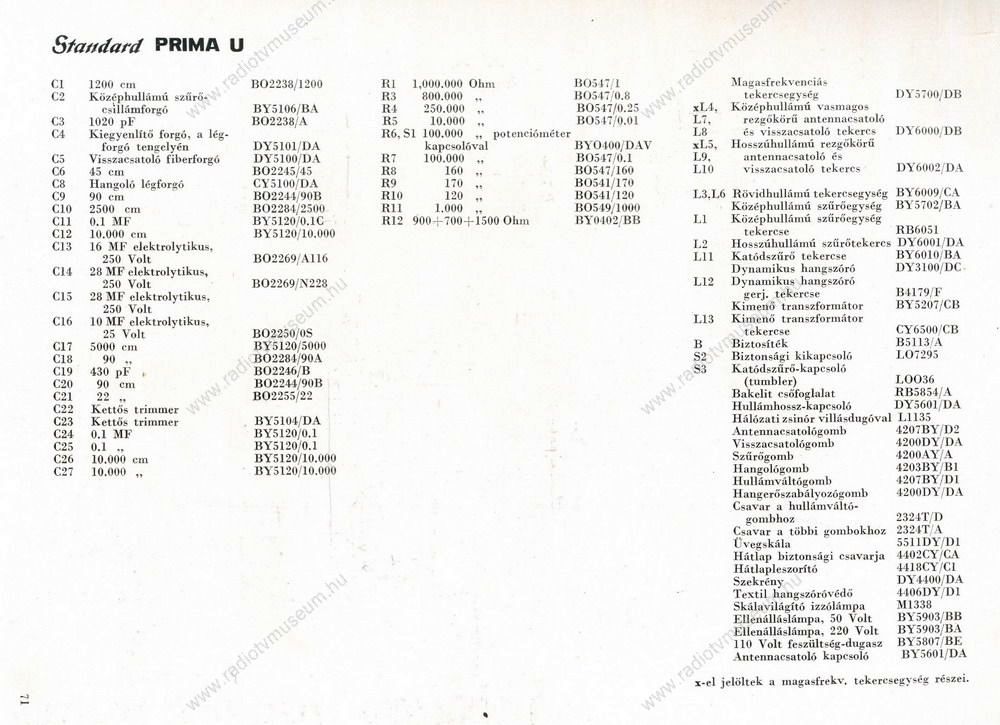

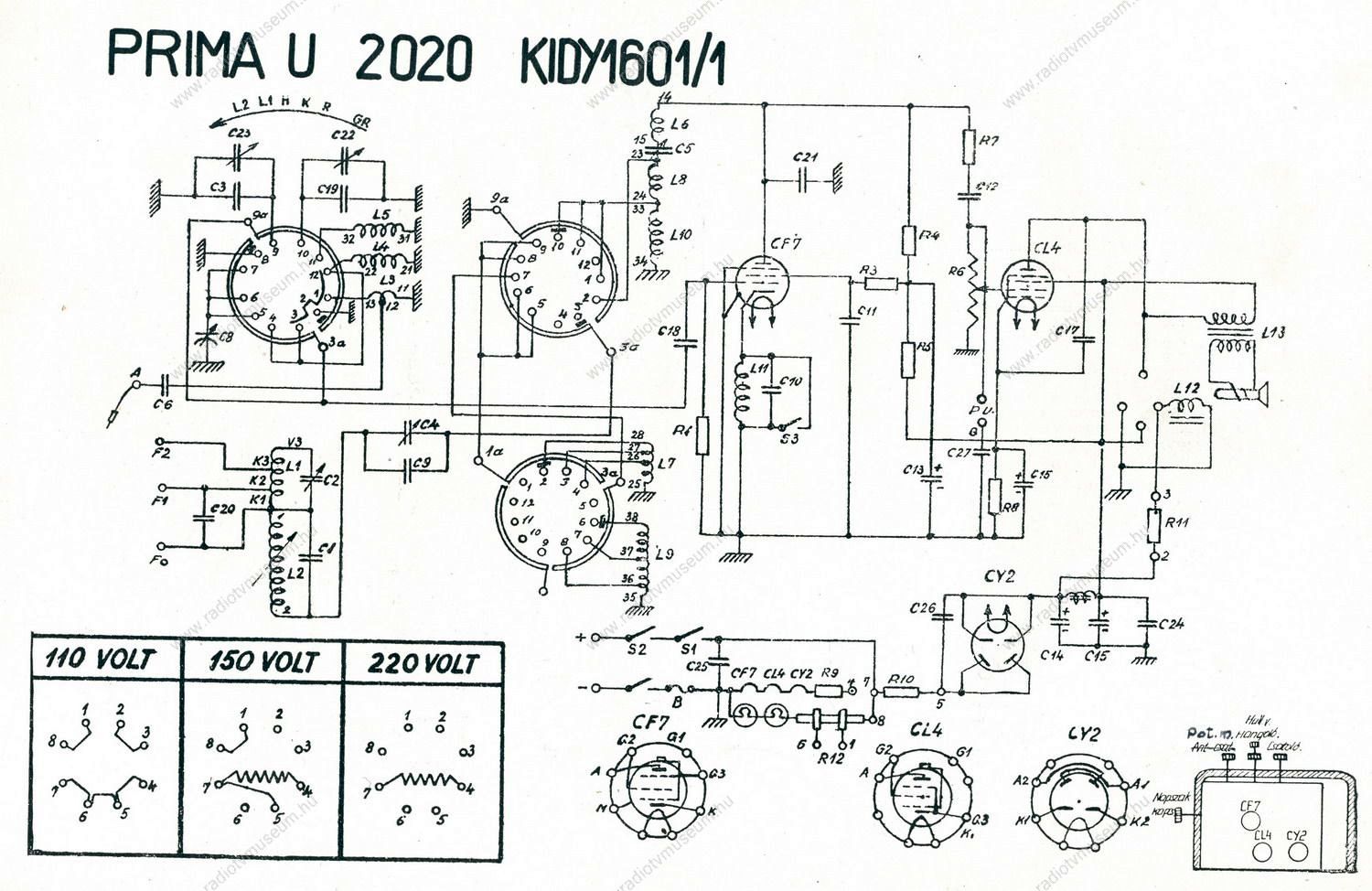

Prima U (2020)


Prima (2022)

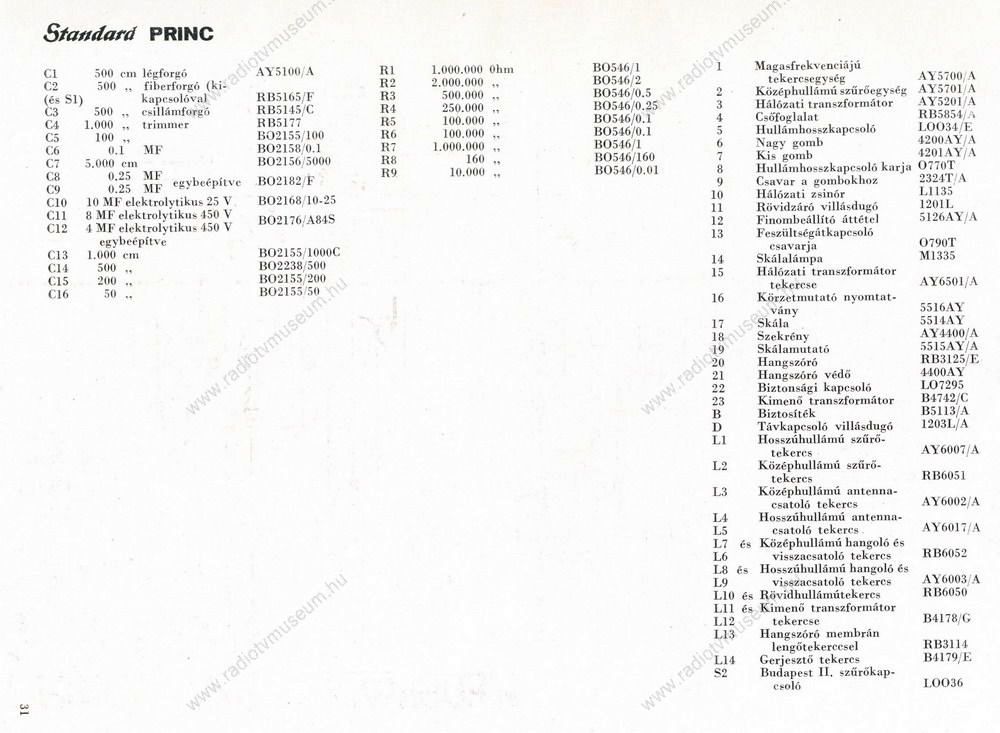

Princ (722)


Rex

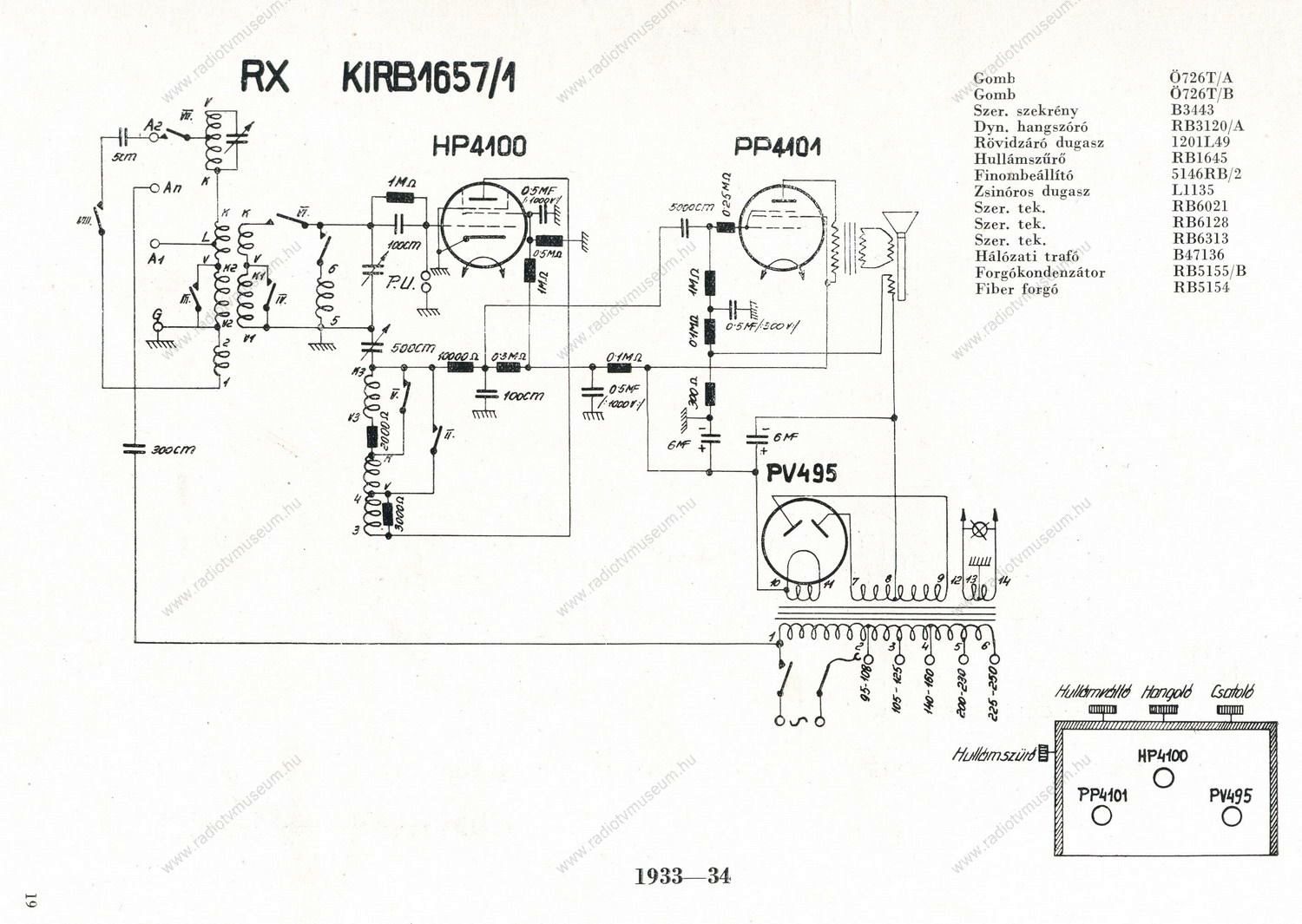

RX

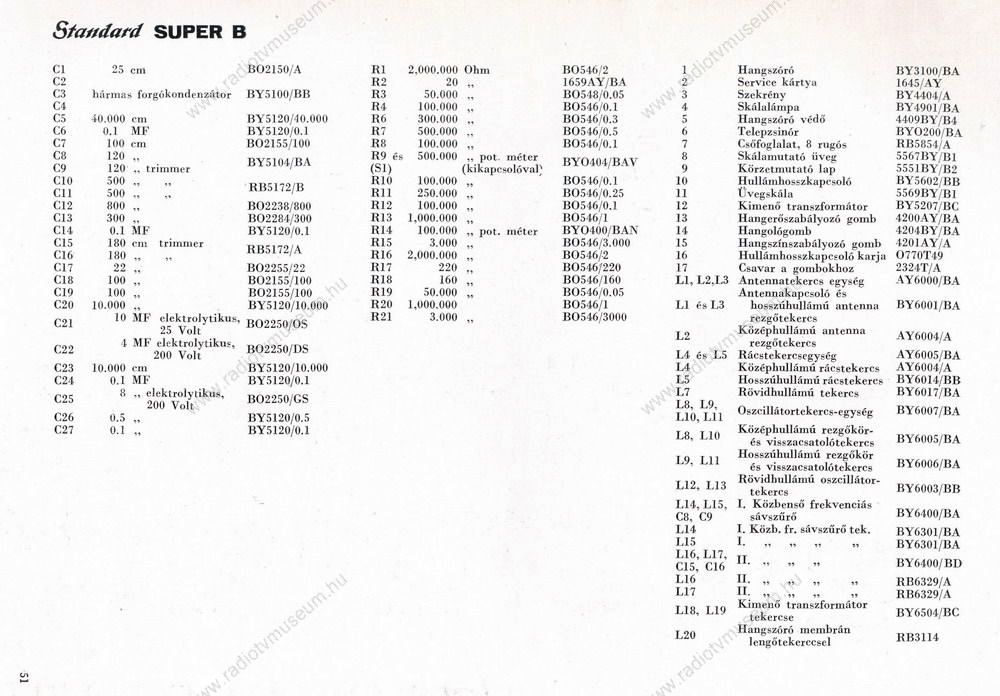

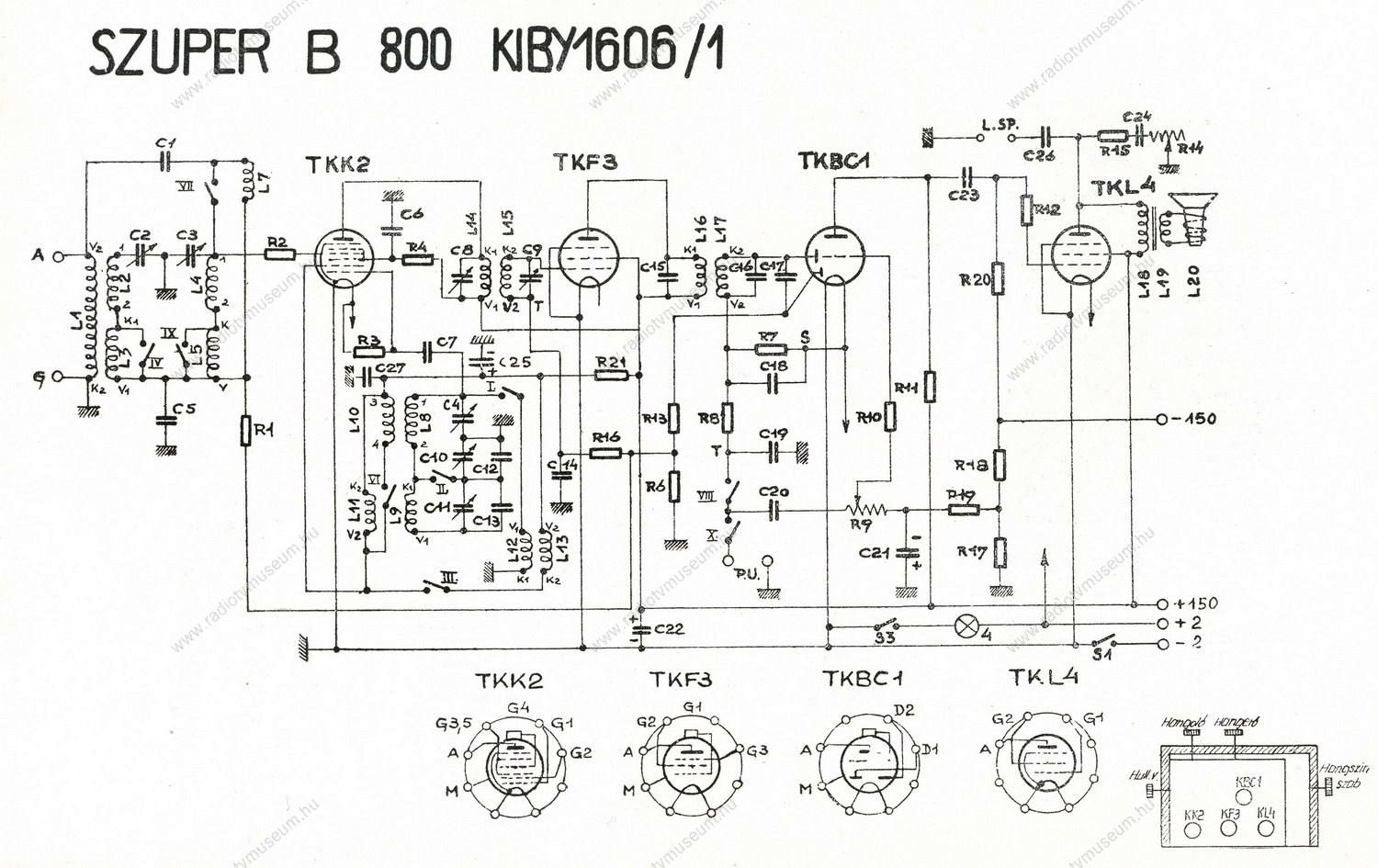

Szuper B (800)

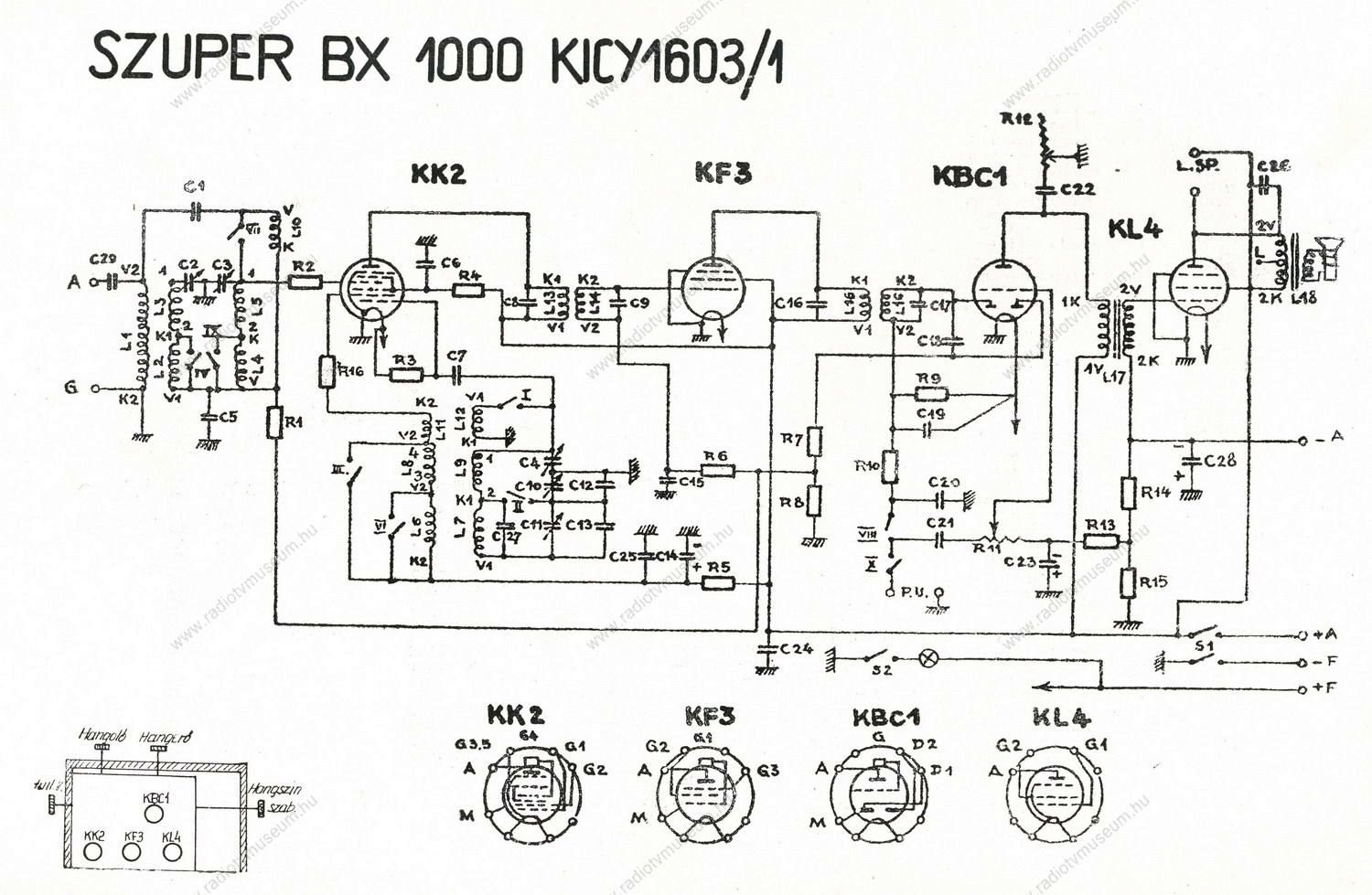

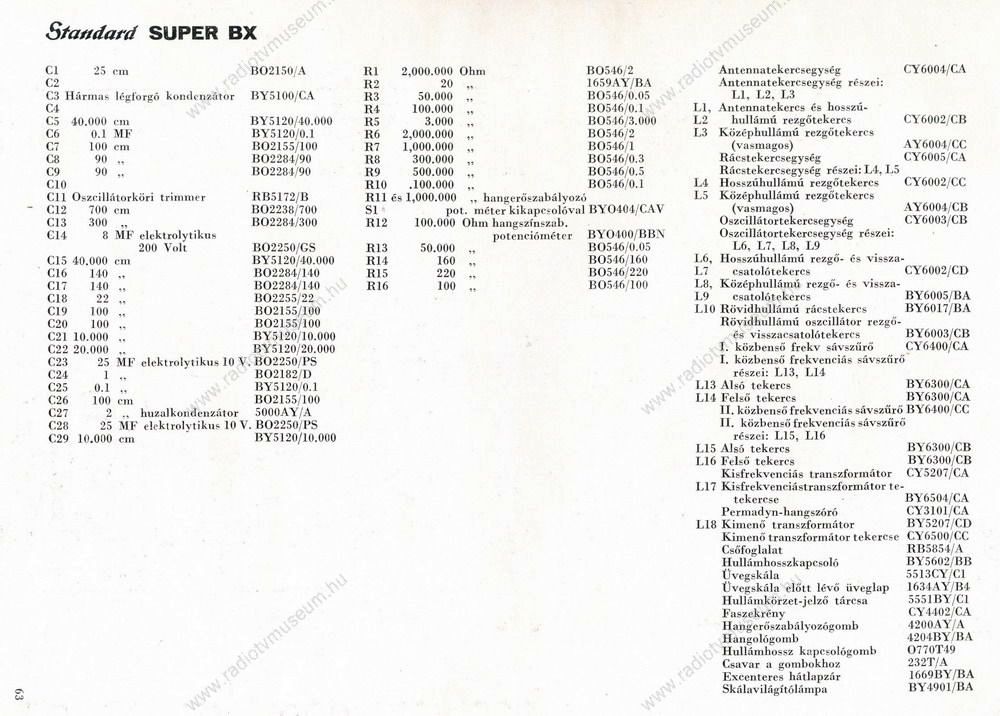

Szuper BX (1000)

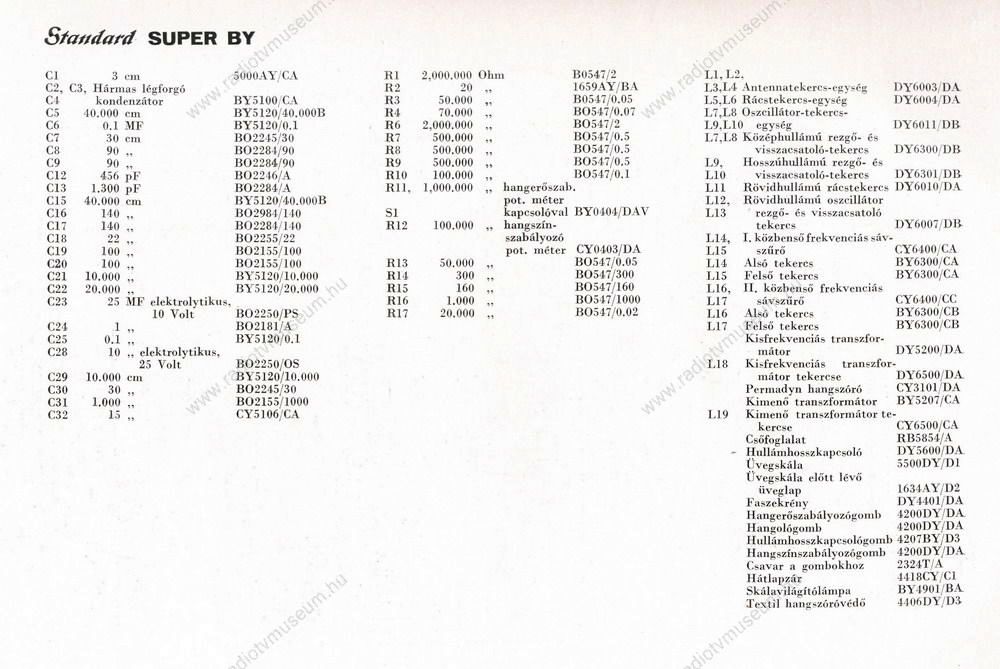

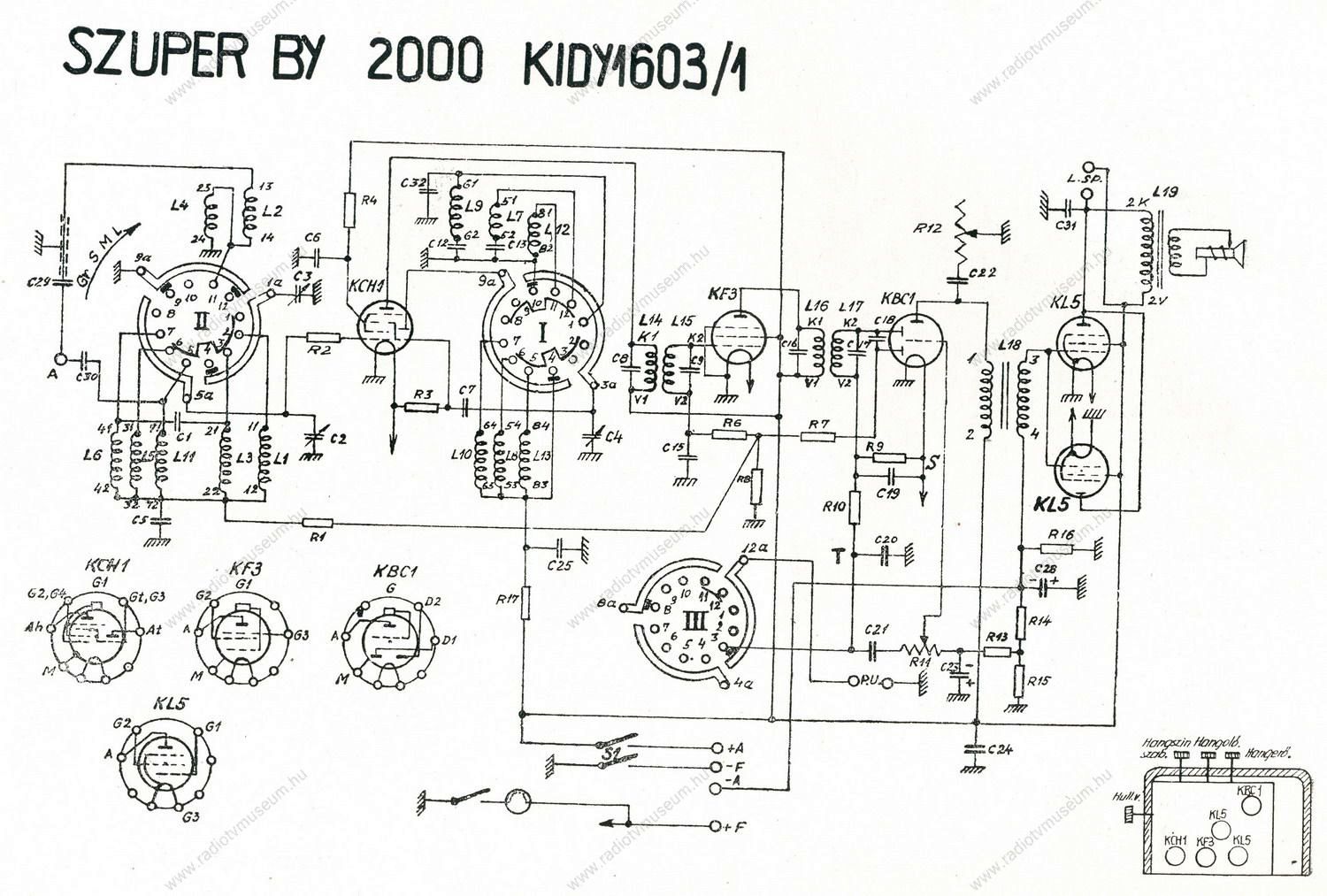

Szuper BY (2000)

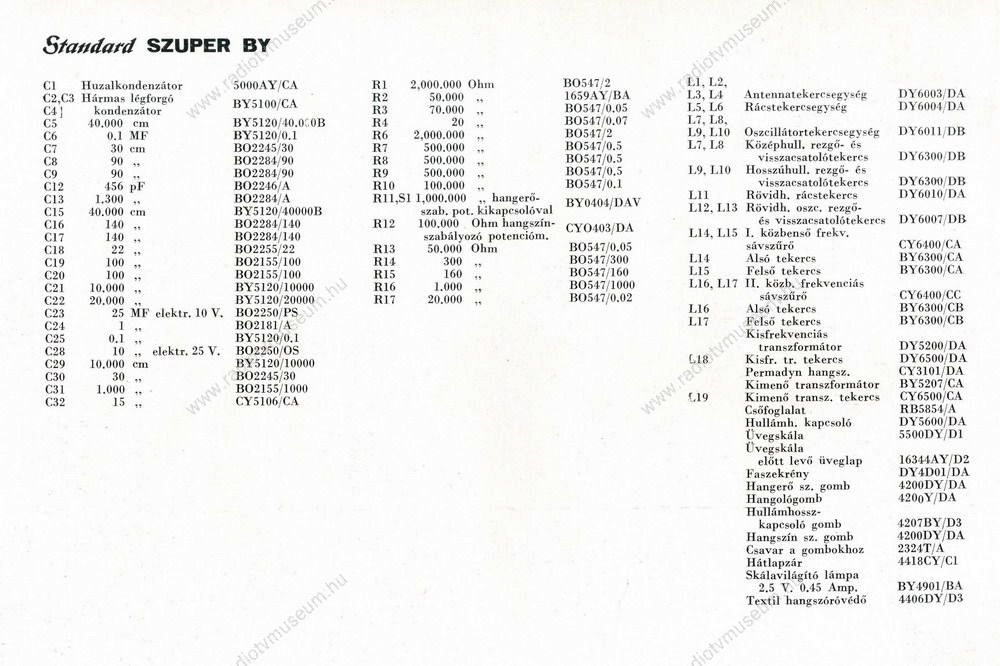

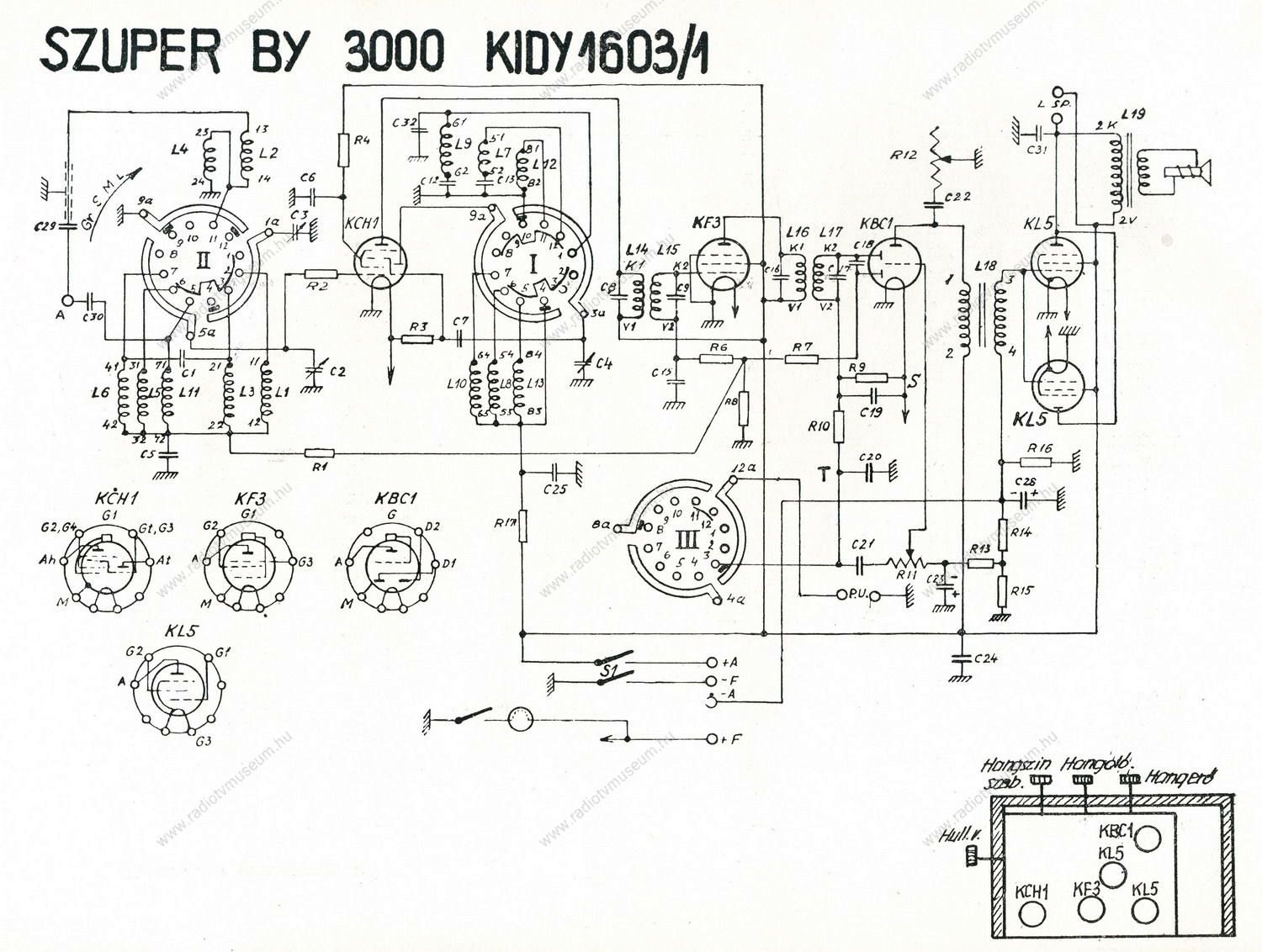

Szuper BY (3000)

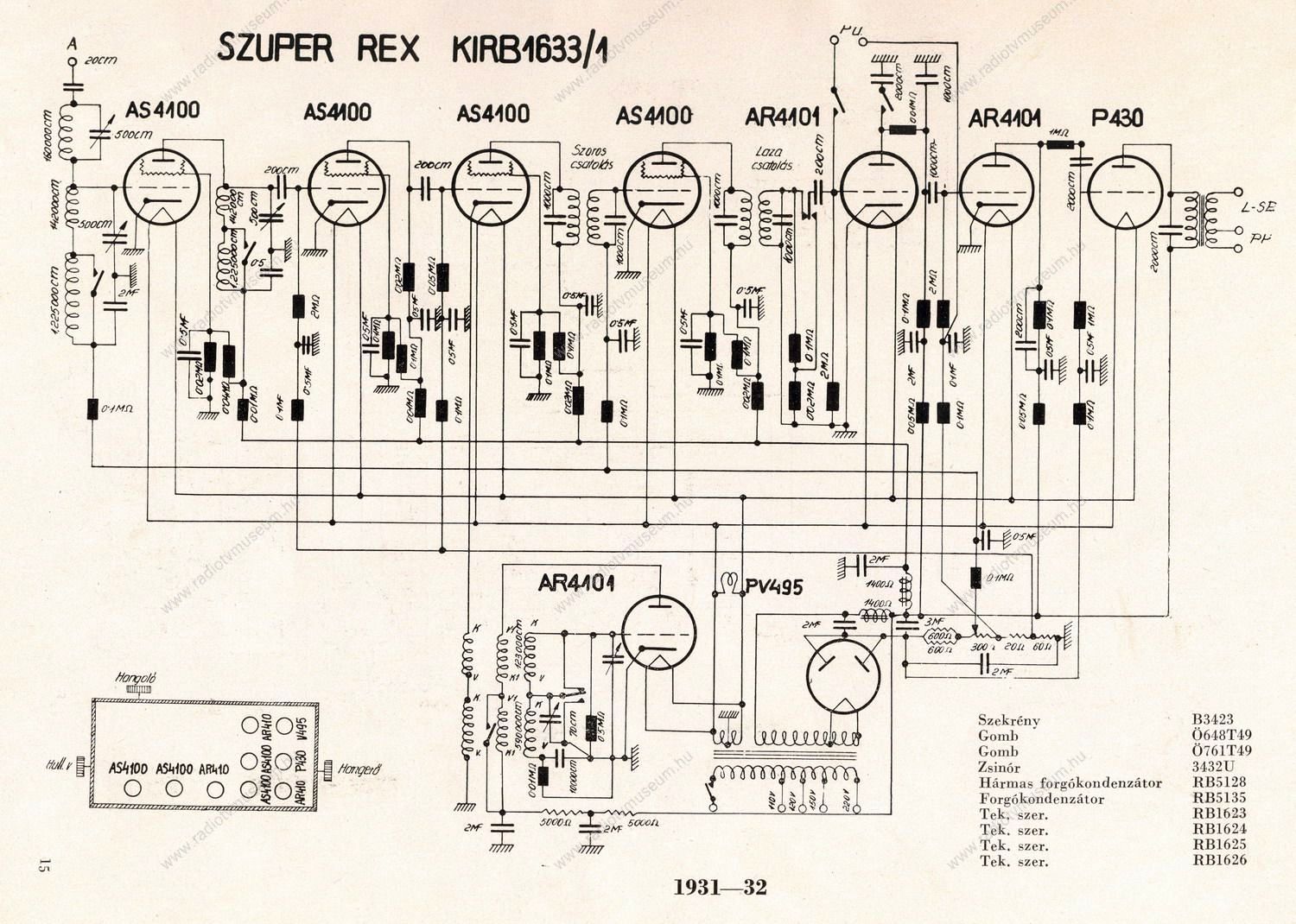

Szuper Rex

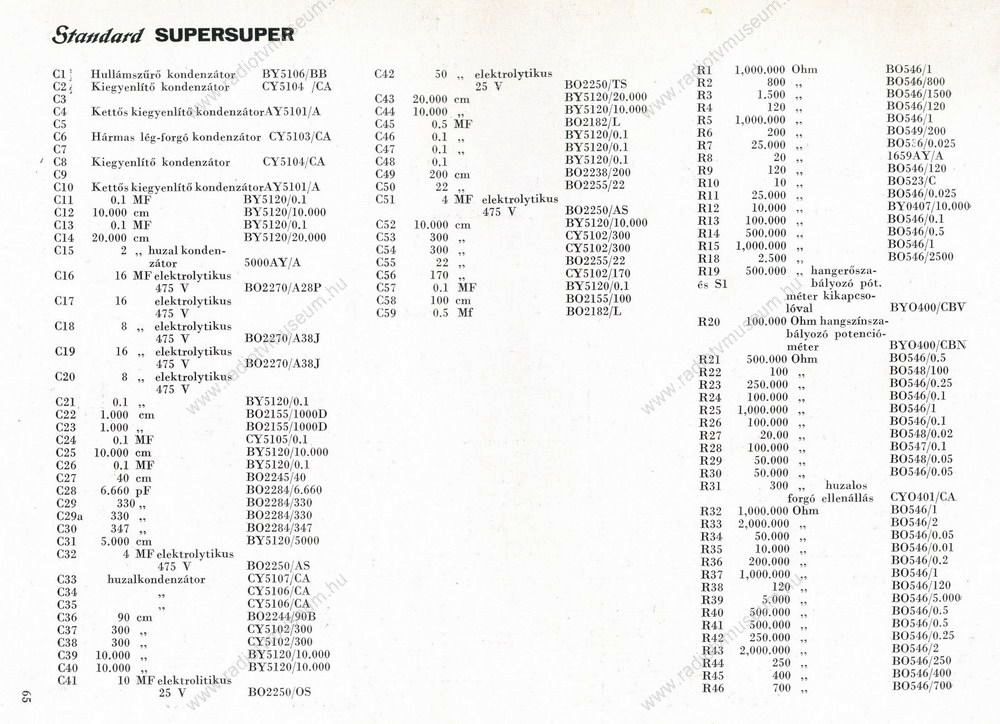

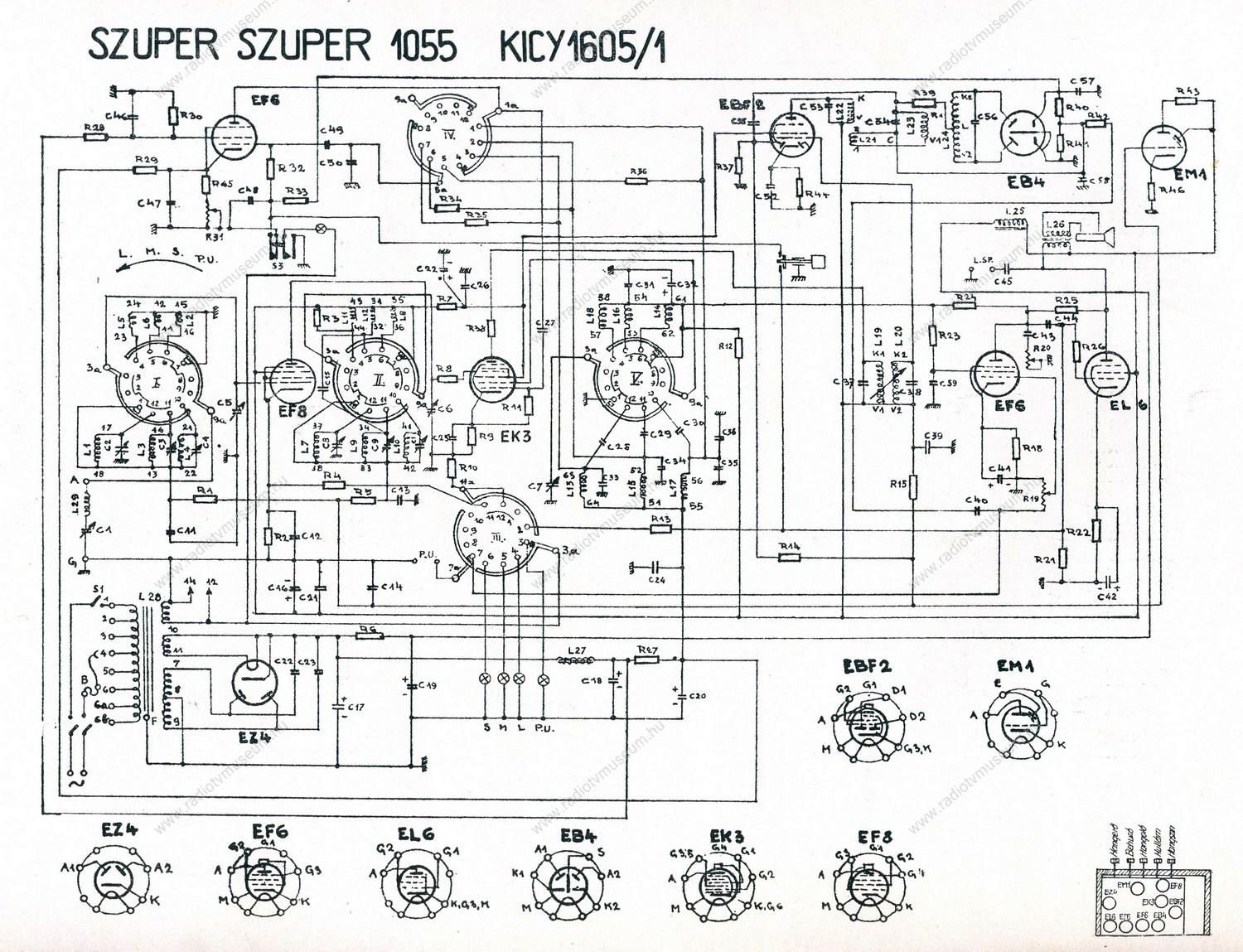

Standard, Szuper Szuper (1055)

Standard-20SZUPER-20SZUPER-201055--.jpgStandard-20SZUPER-20SZUPER-201055.jpgStandard-20SZUPER-20SZUPER-201055-.jpg

Szuper X

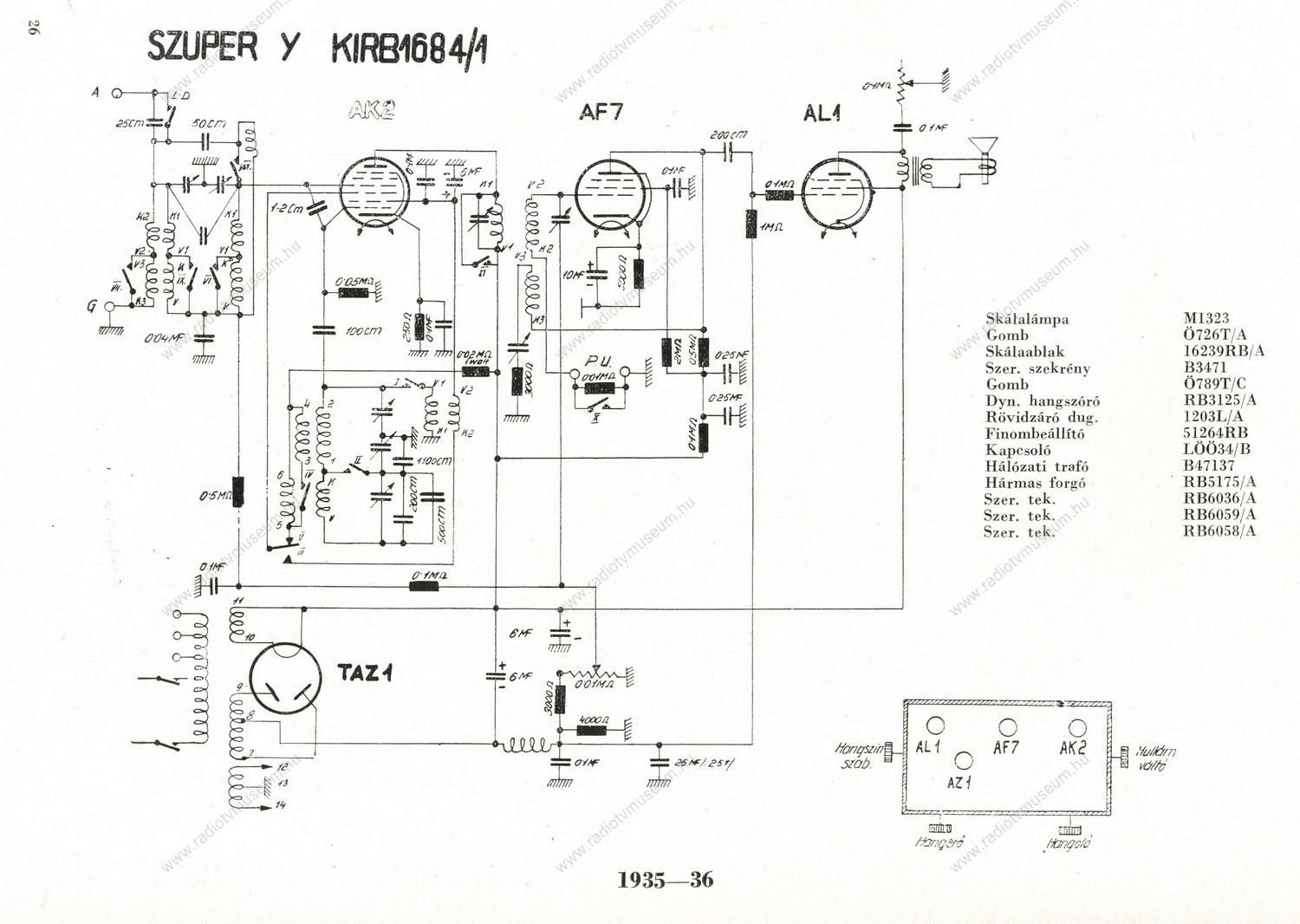

Szuper Y


Szuper 33

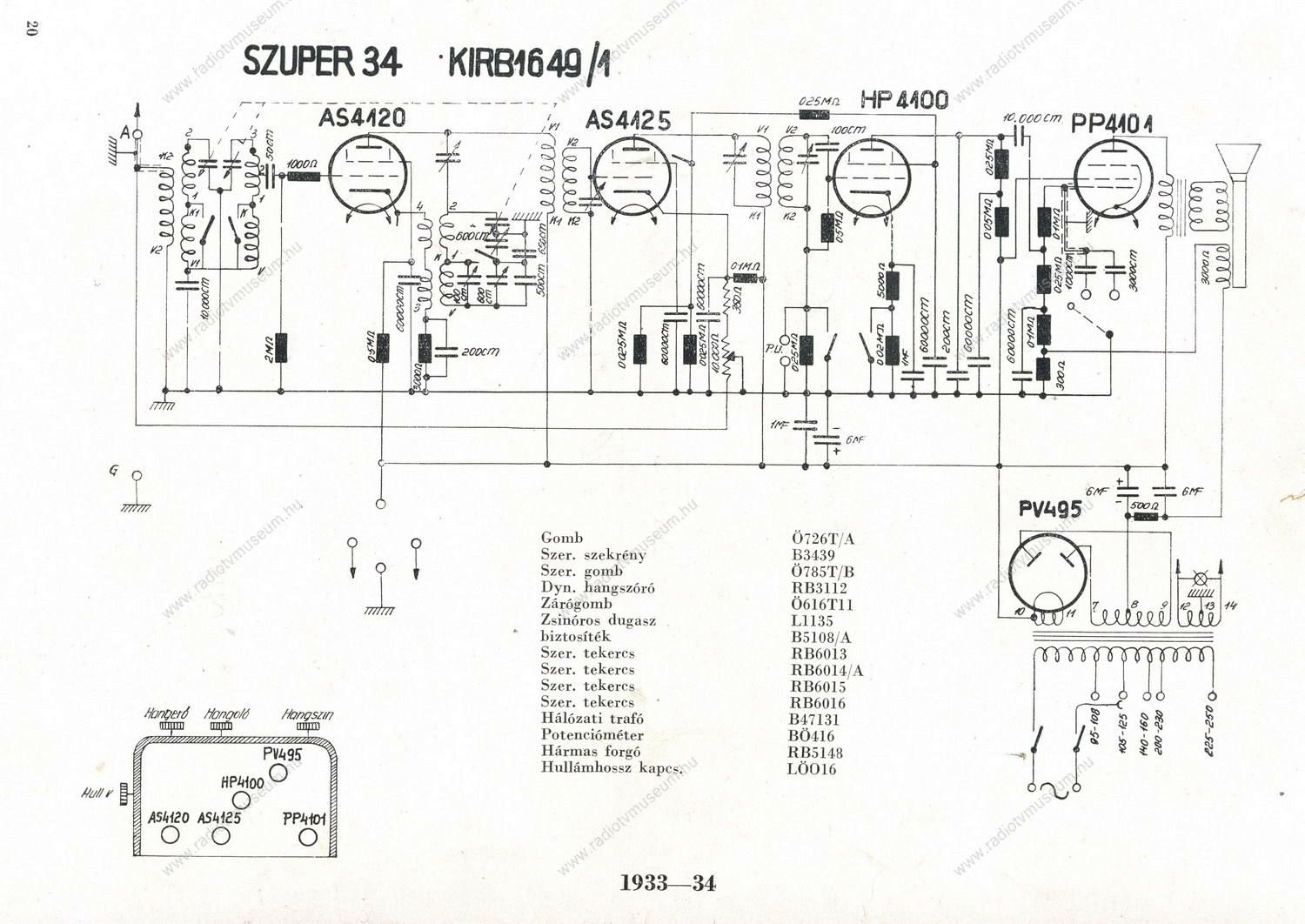

Szuper 34

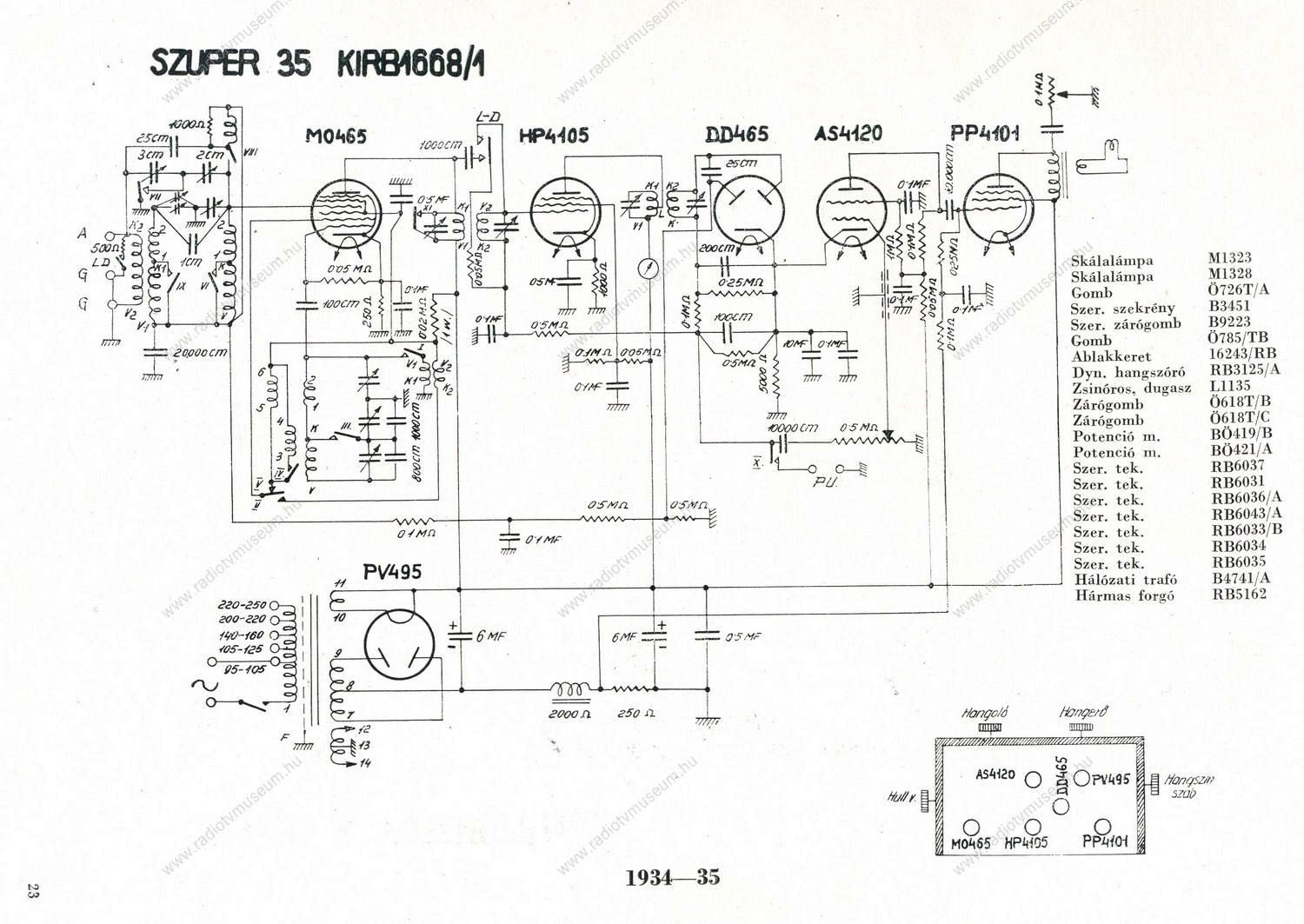

Szuper 35


Szuper 35 U

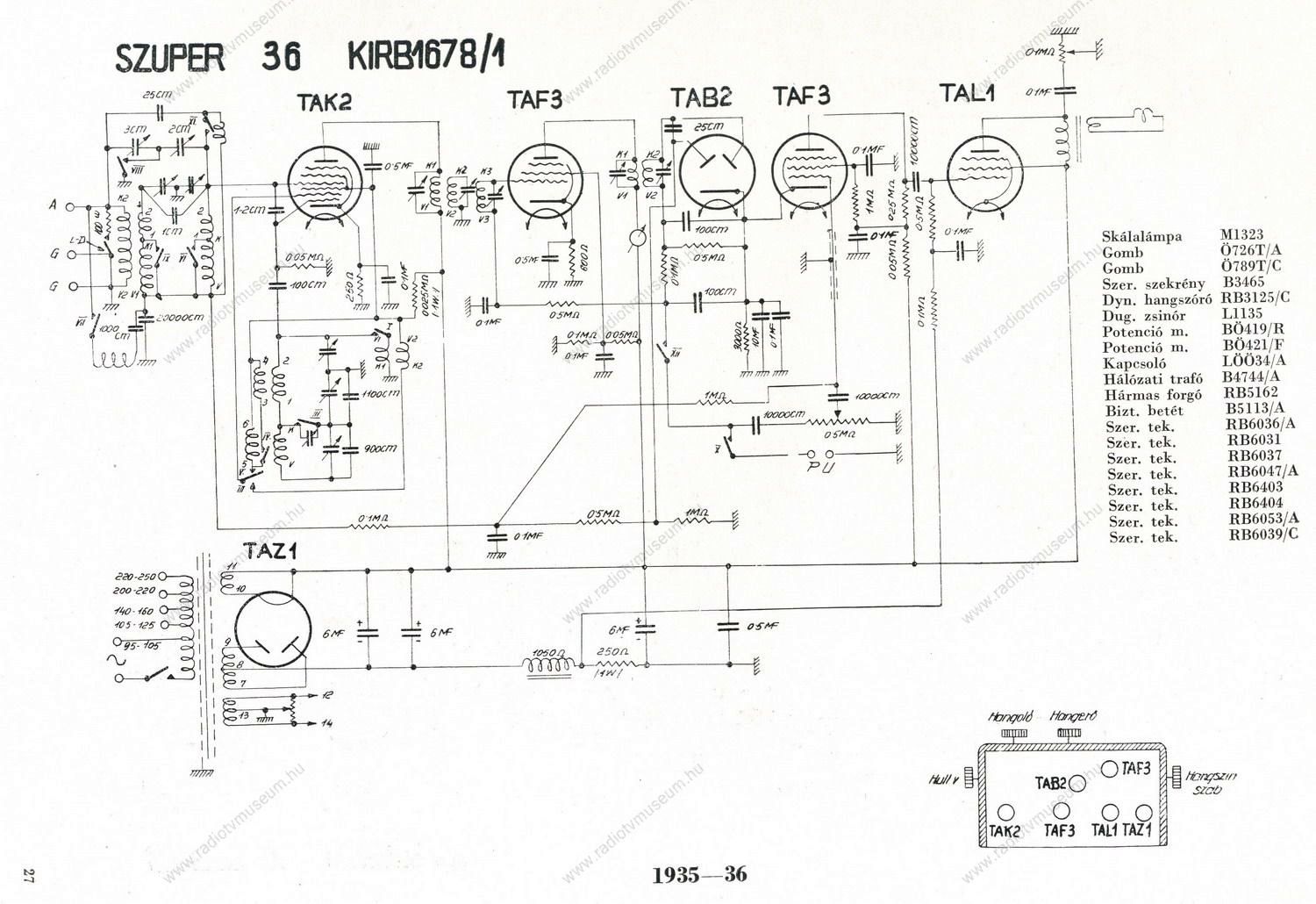

Szuper 36

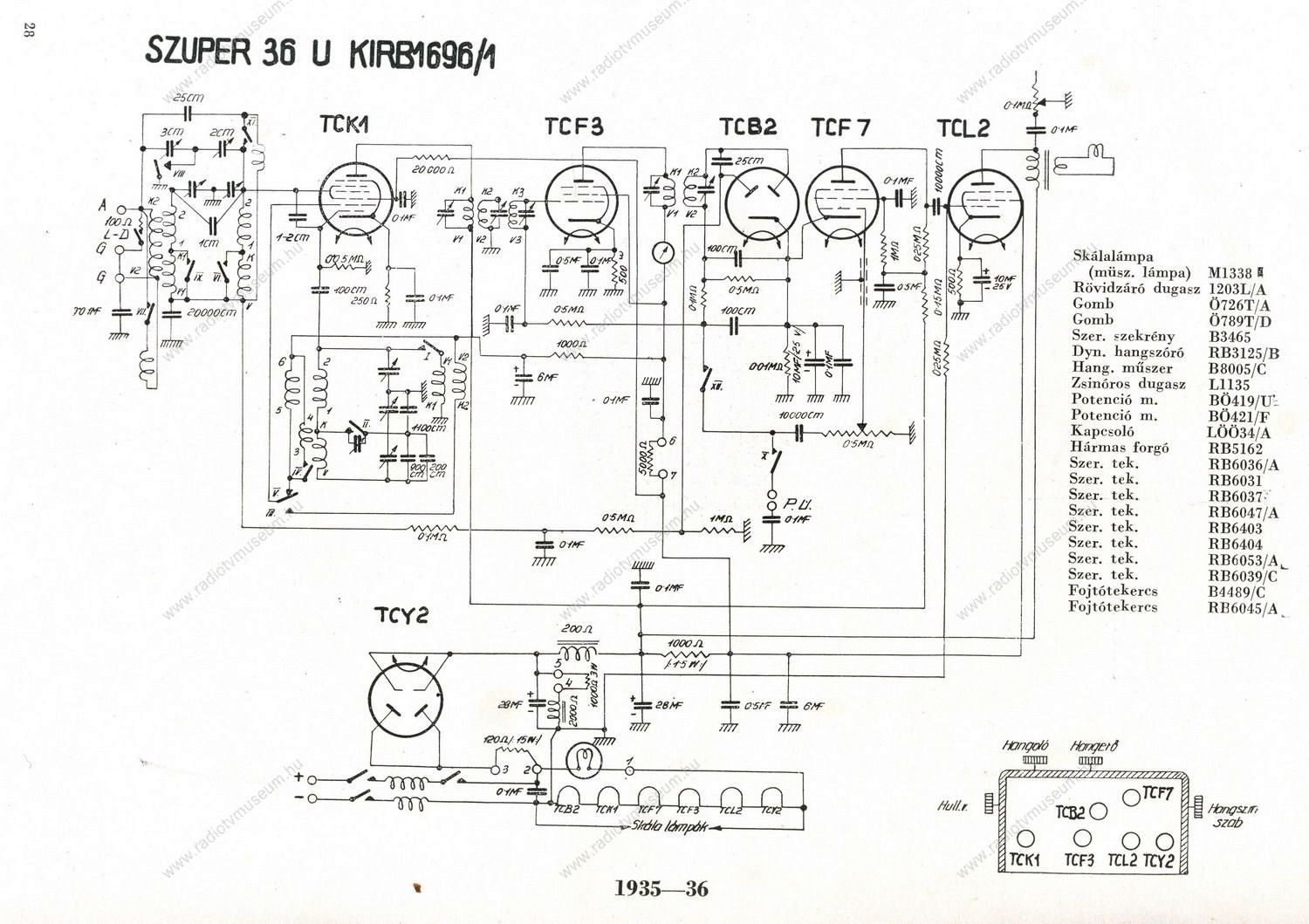

Szuper 36 U

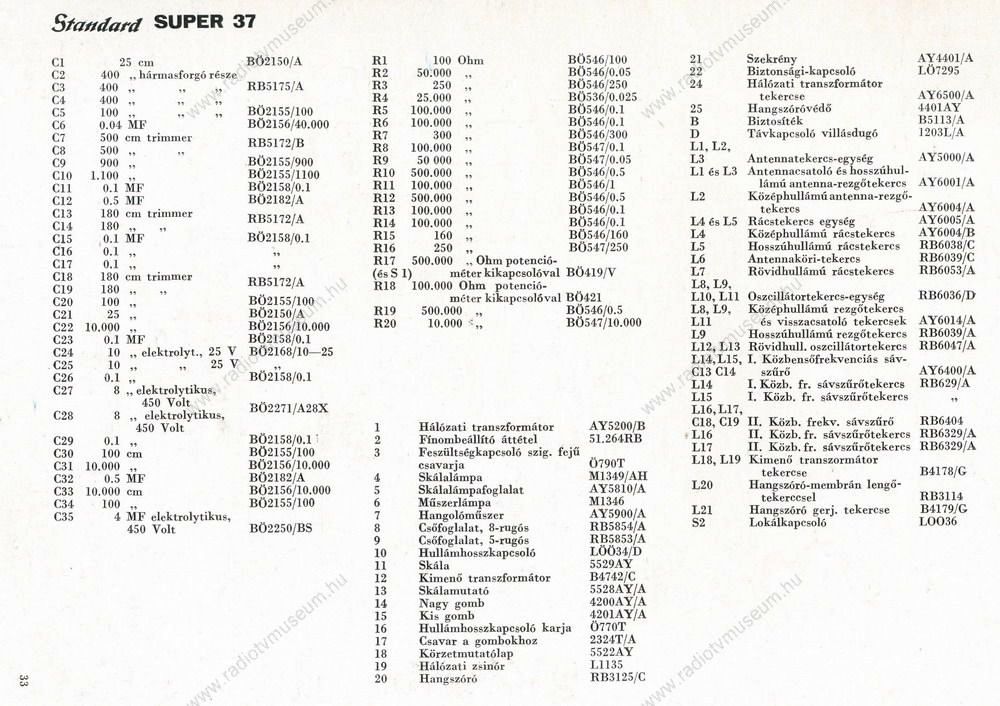

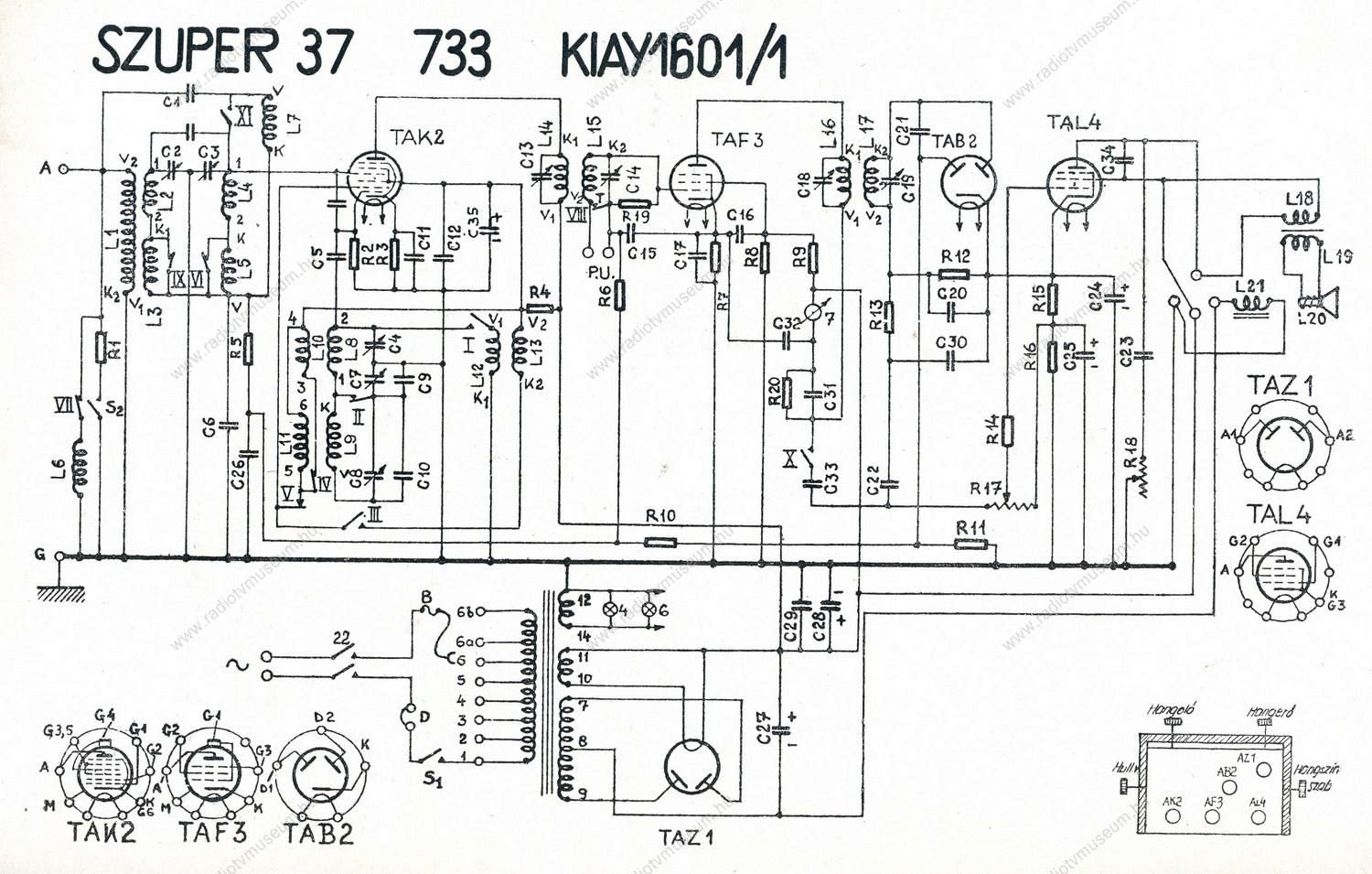

Szuper 37 (733)

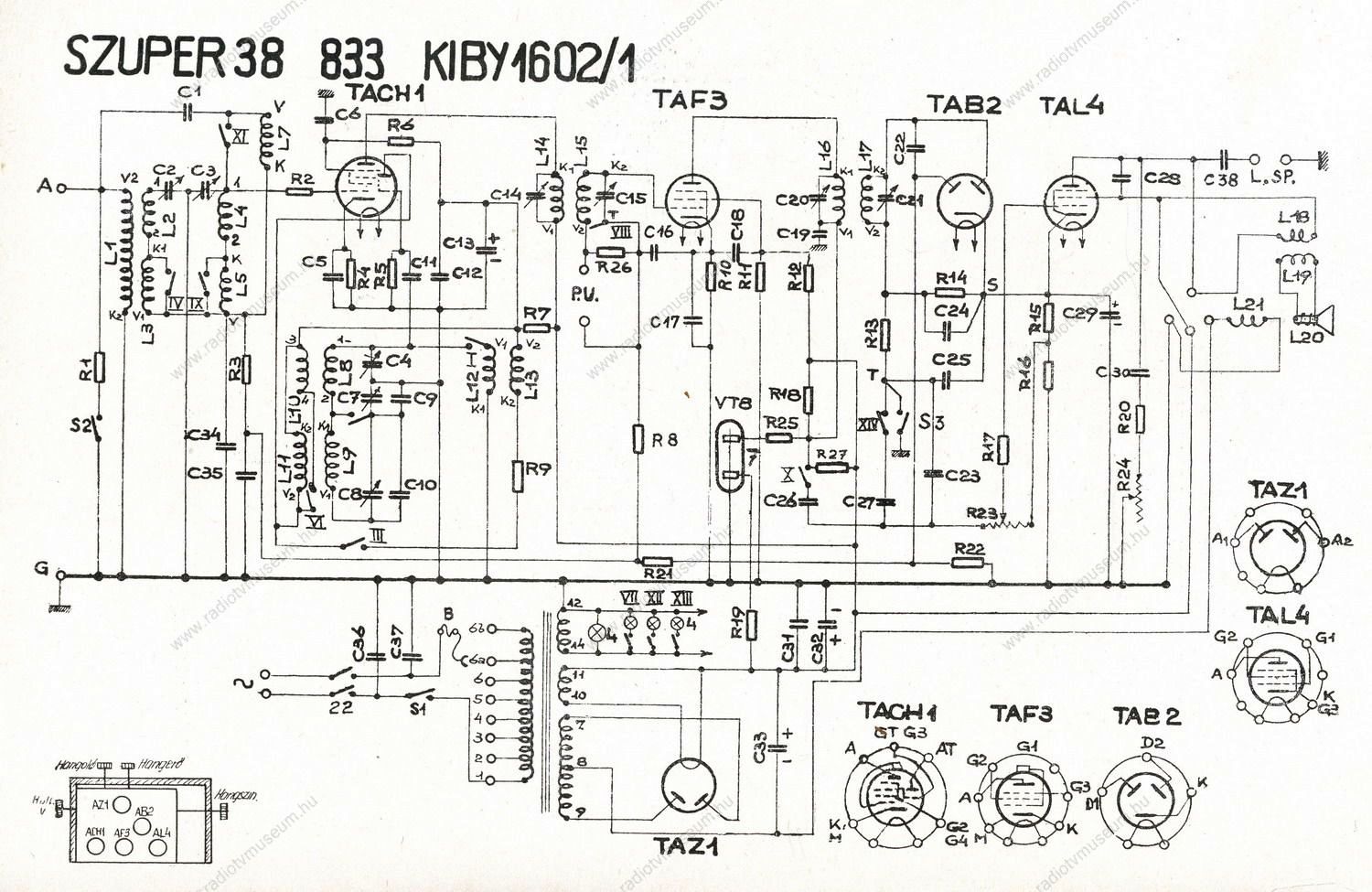

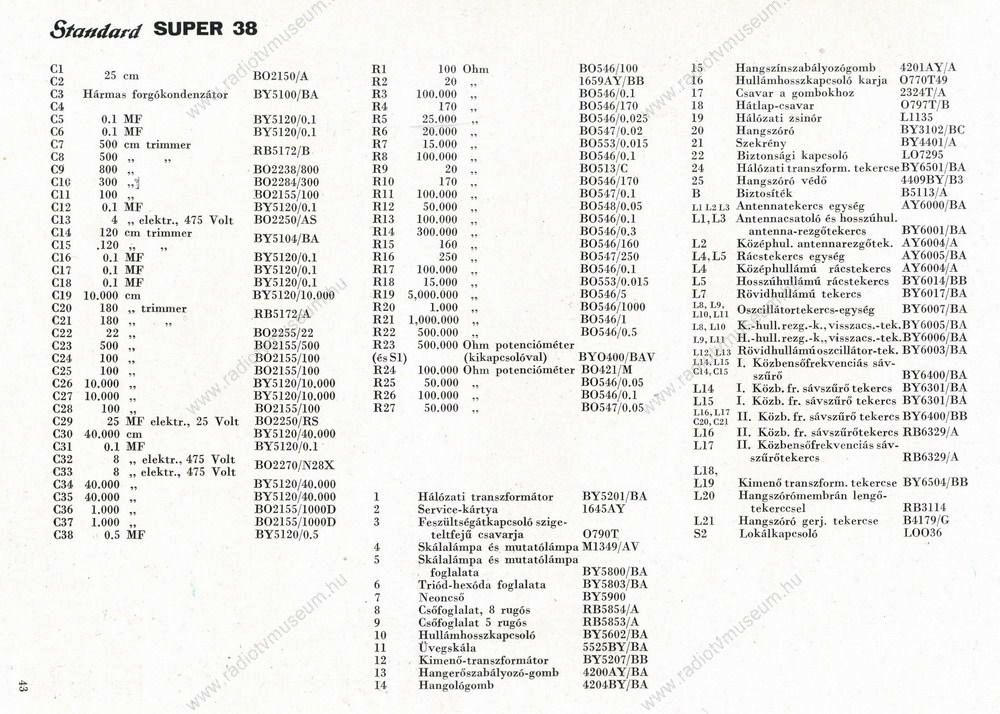

Szuper 38 (833)

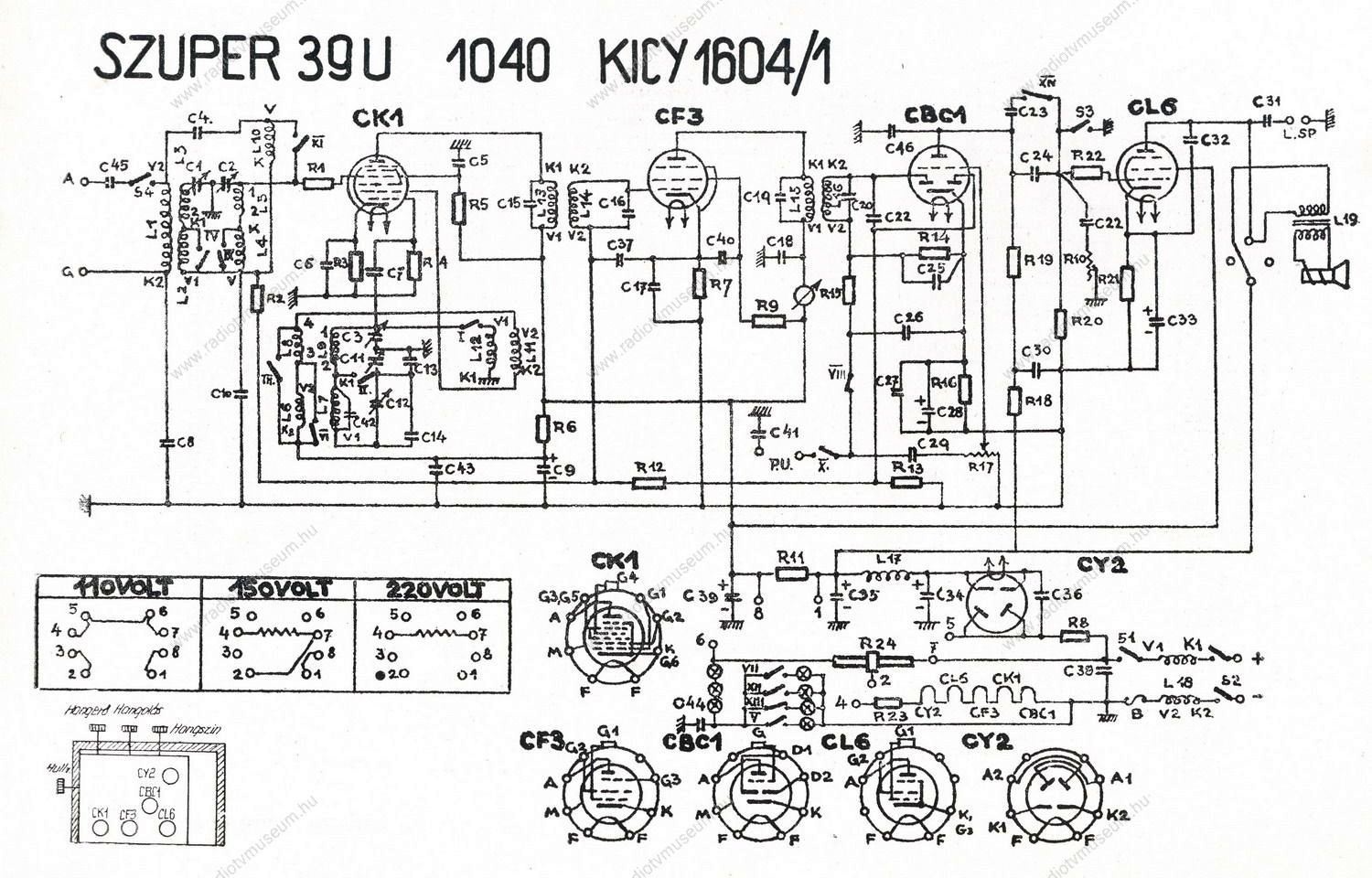

Szuper 39 U (1040)

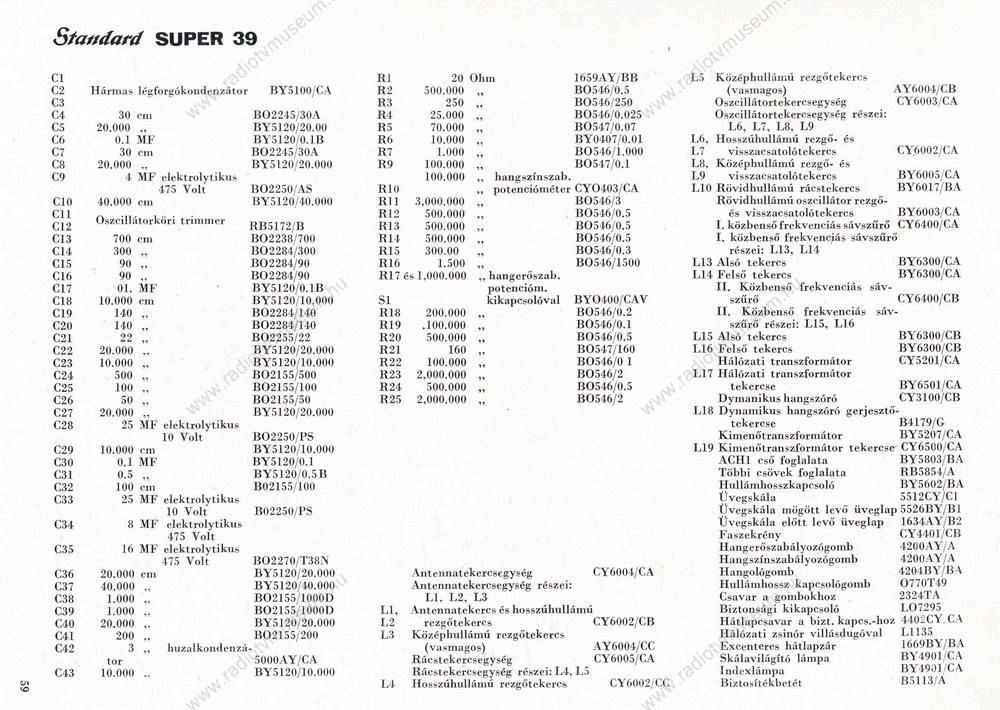

Szuper 39 (1044/E)

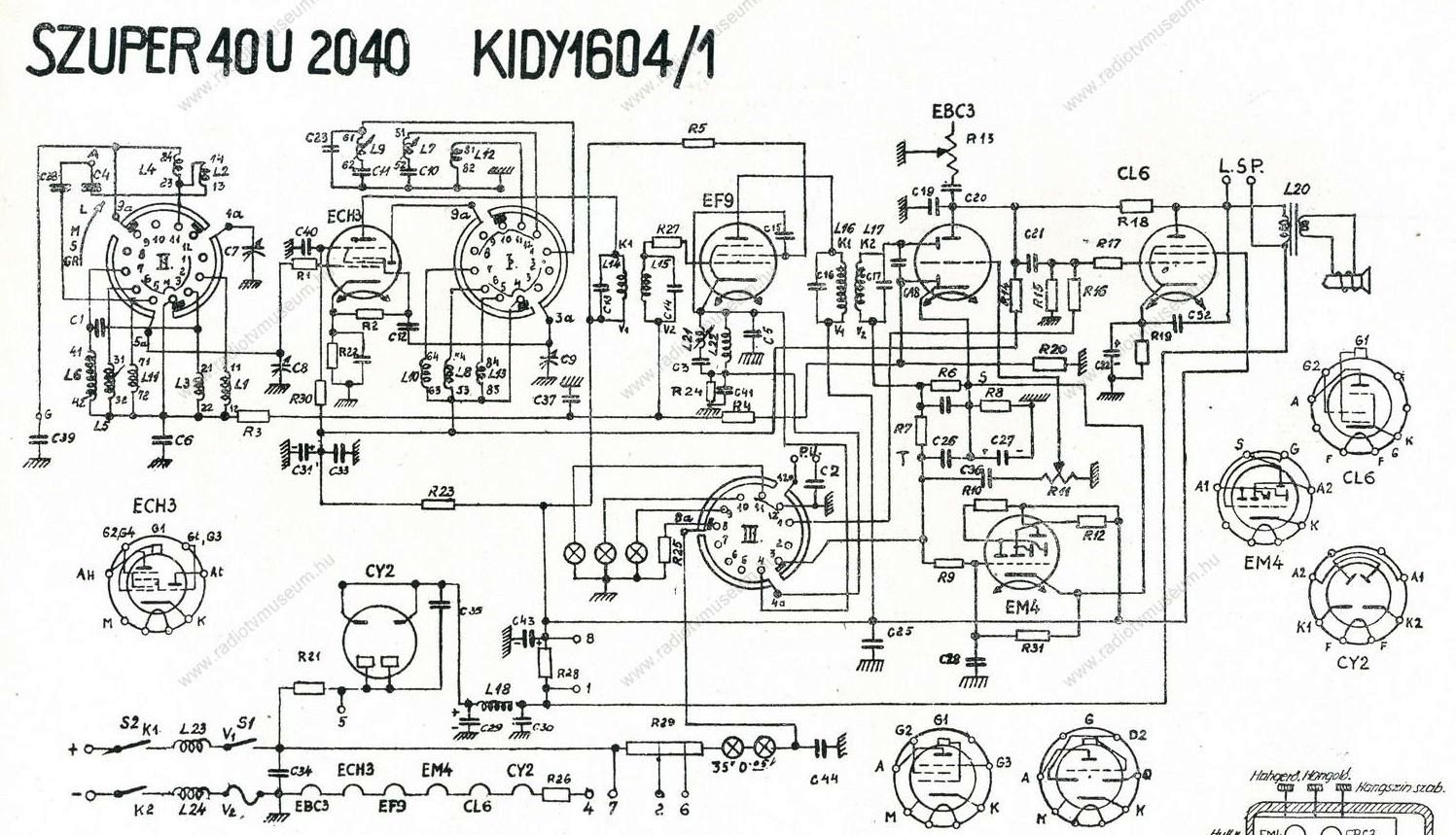

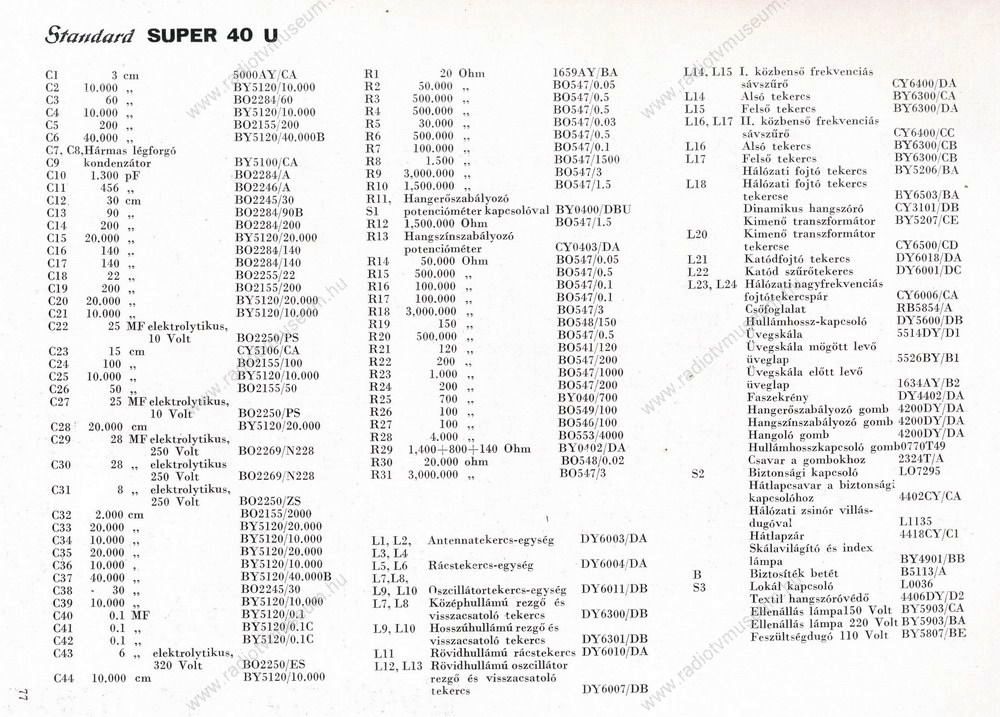

Szuper 40 U (2040)

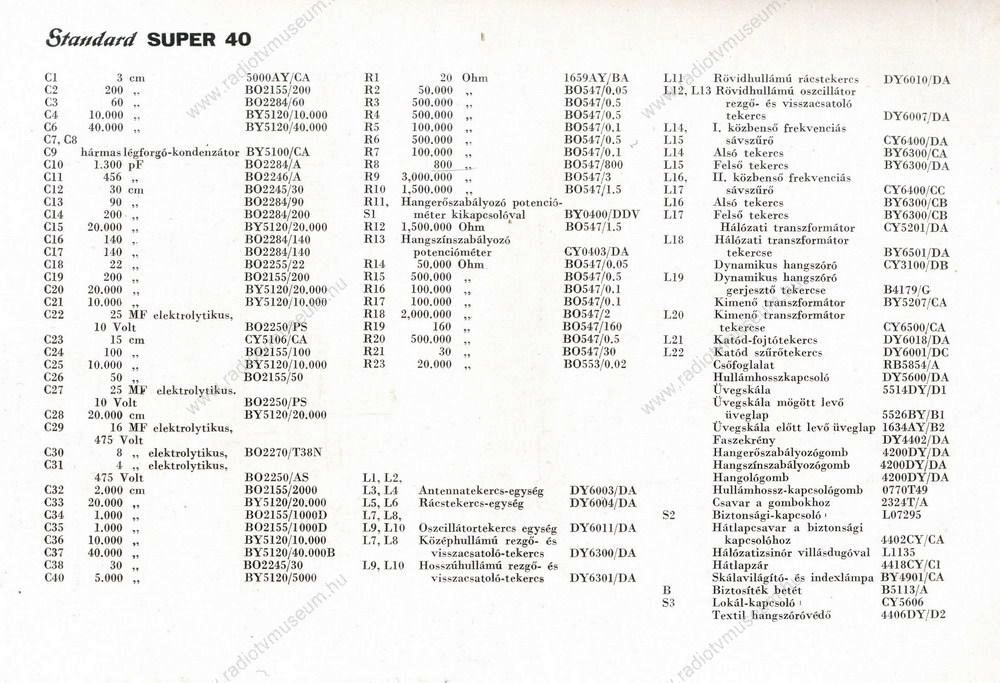

Szuper 40 (2044)

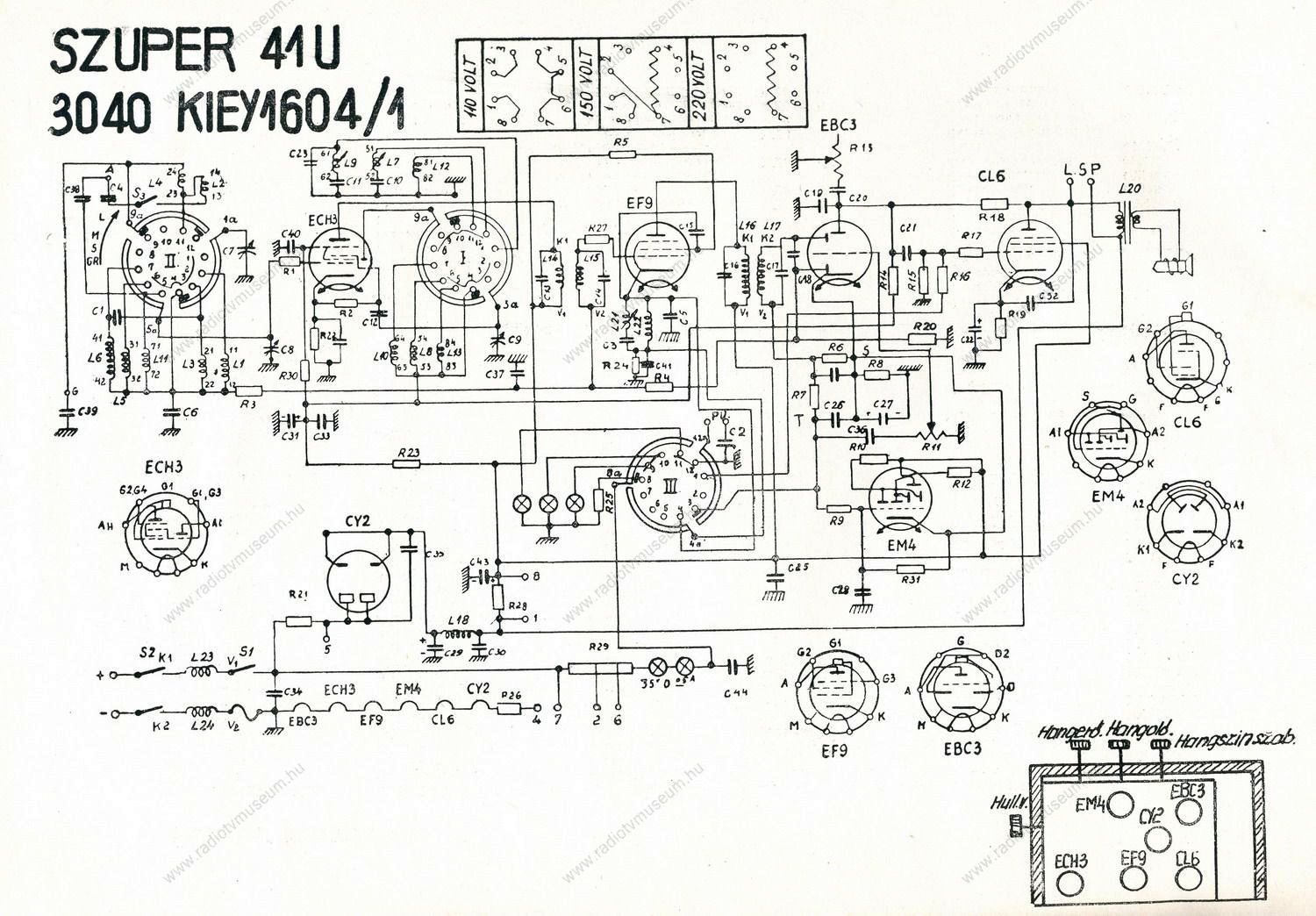

Szuper 41 U (3040)

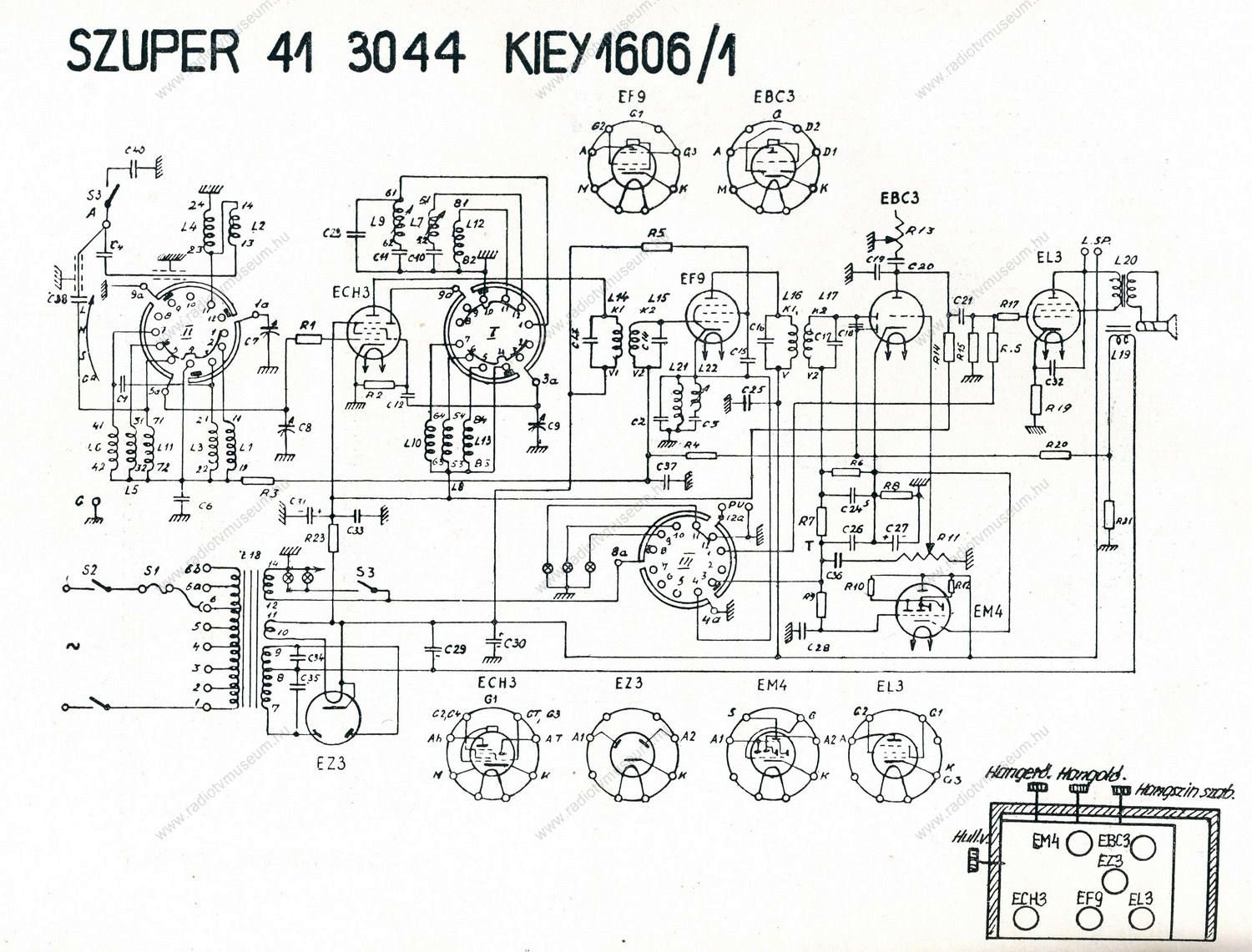

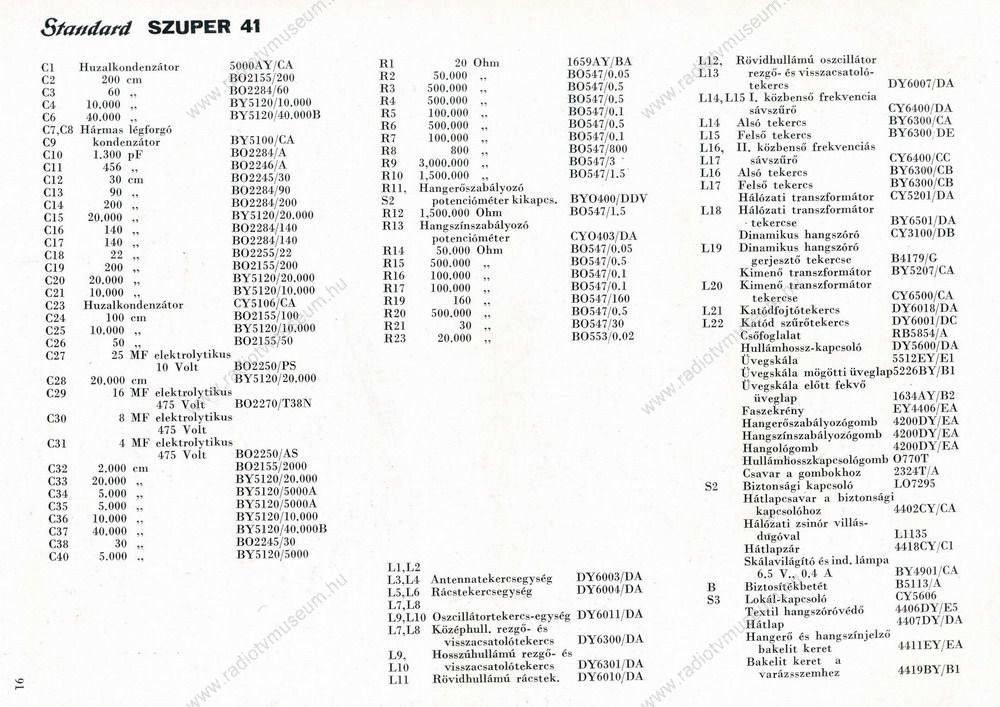

Szuper 41 (3044)

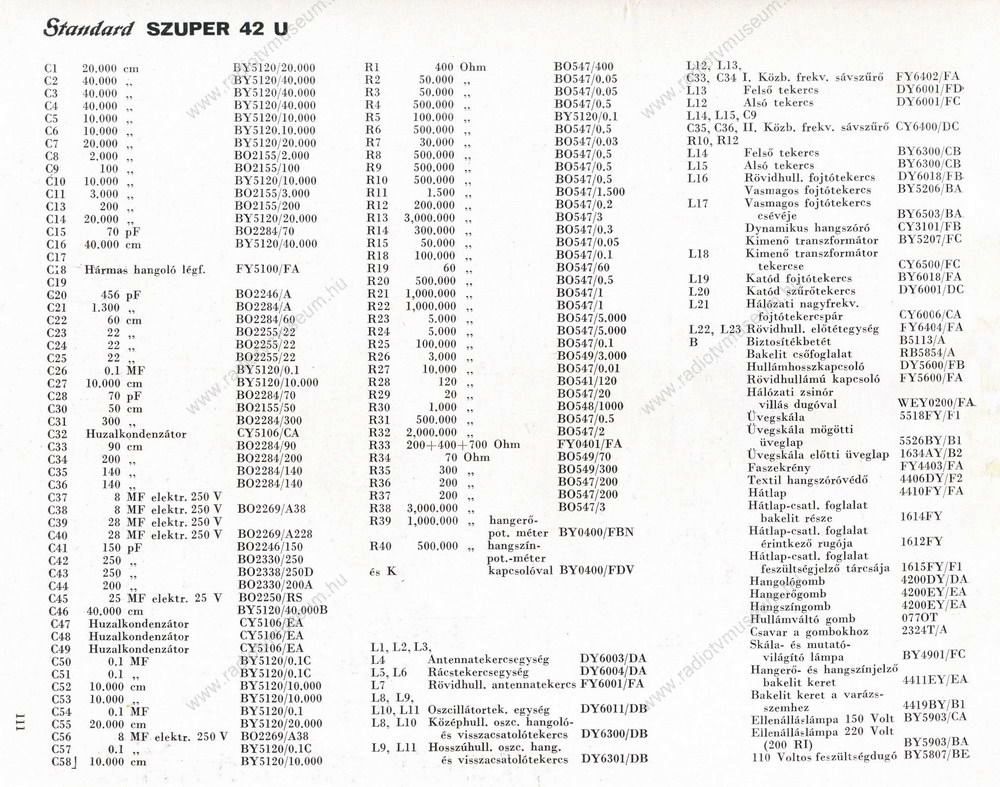

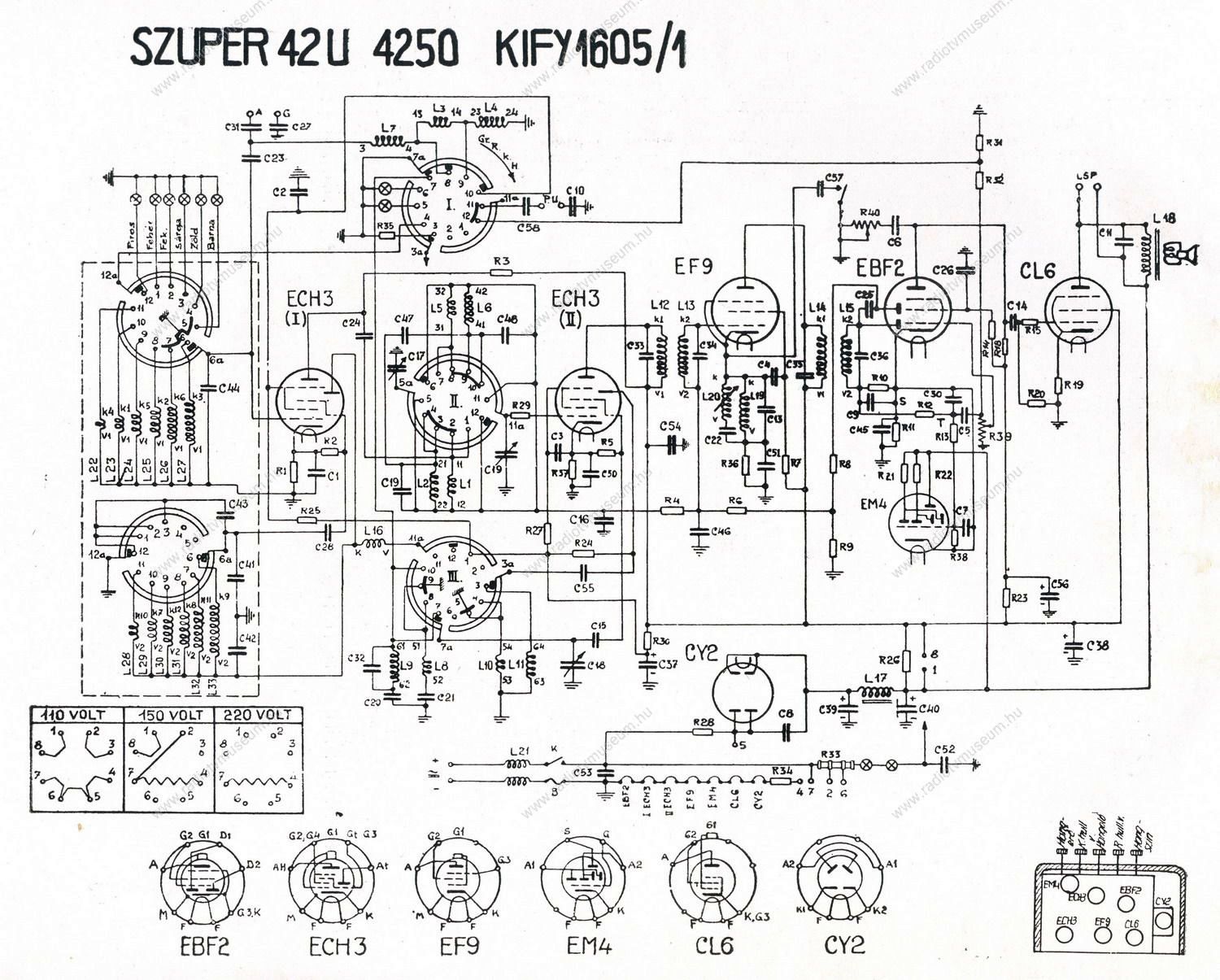

Szuper 42 U (4250)

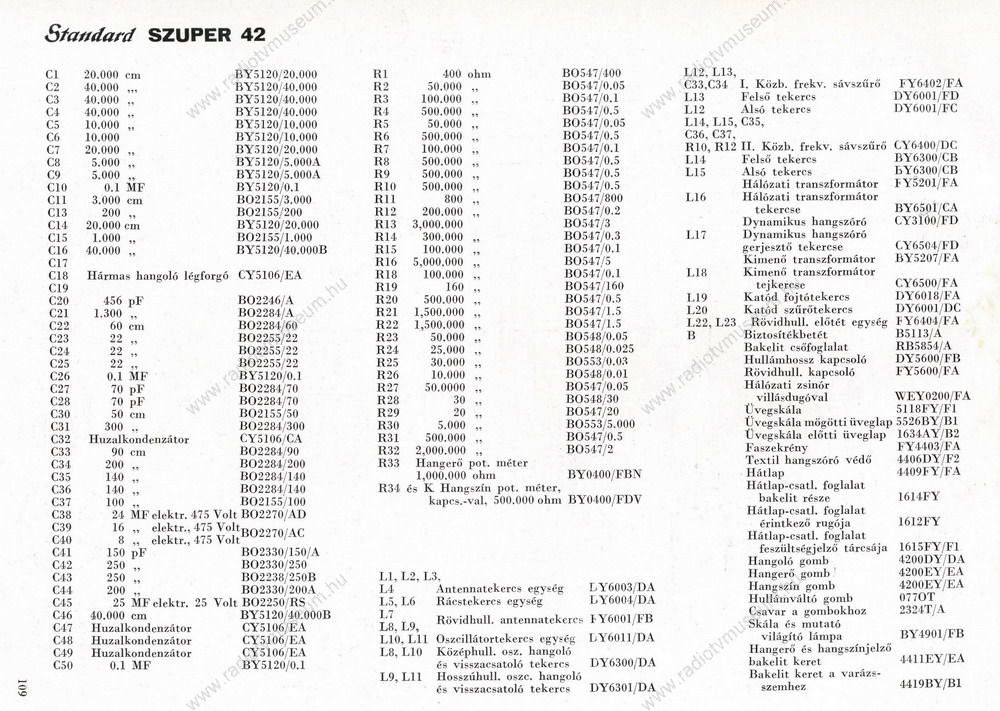

Szuper 42 (4255)

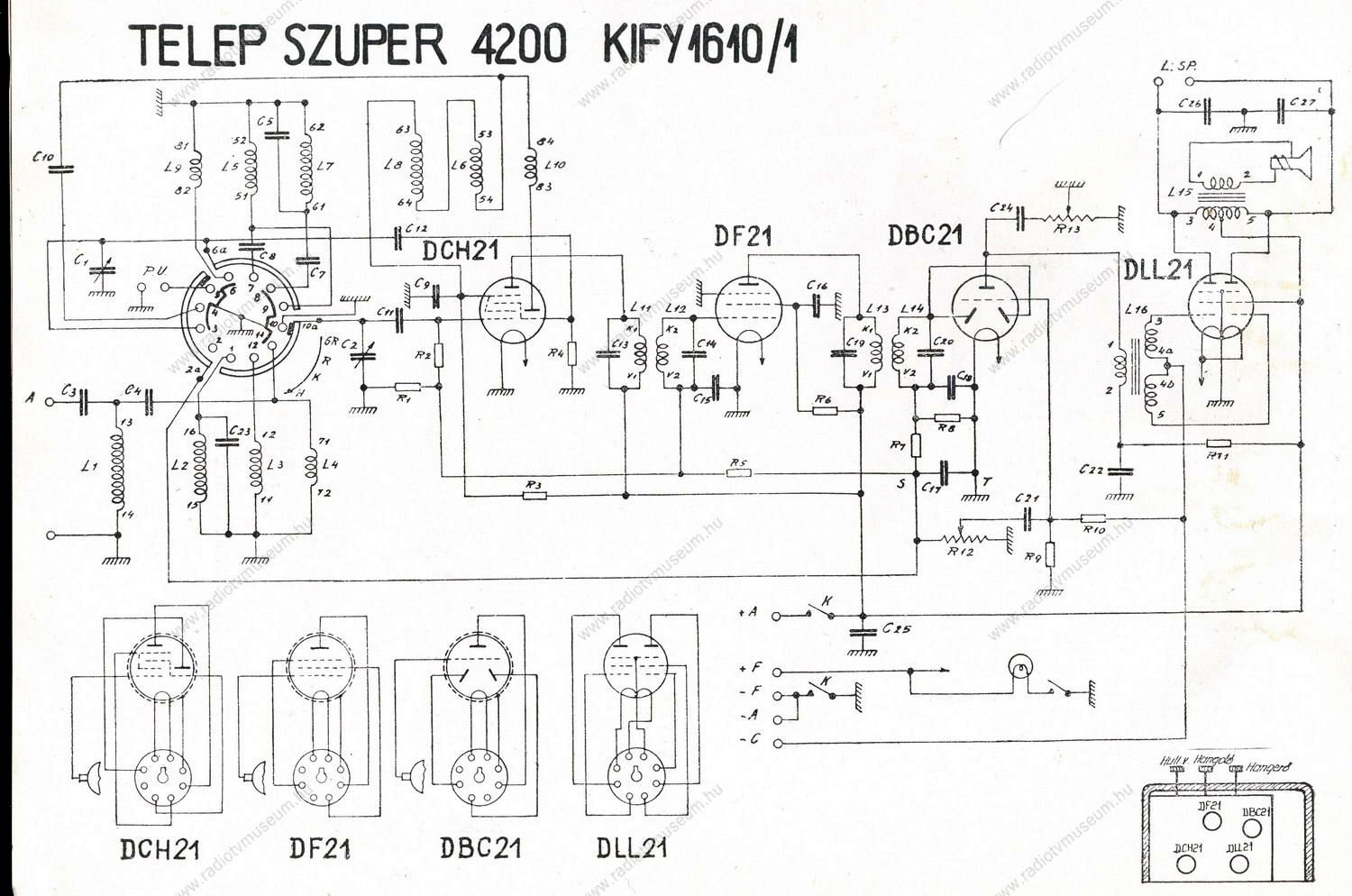

Telepszuper (4200)

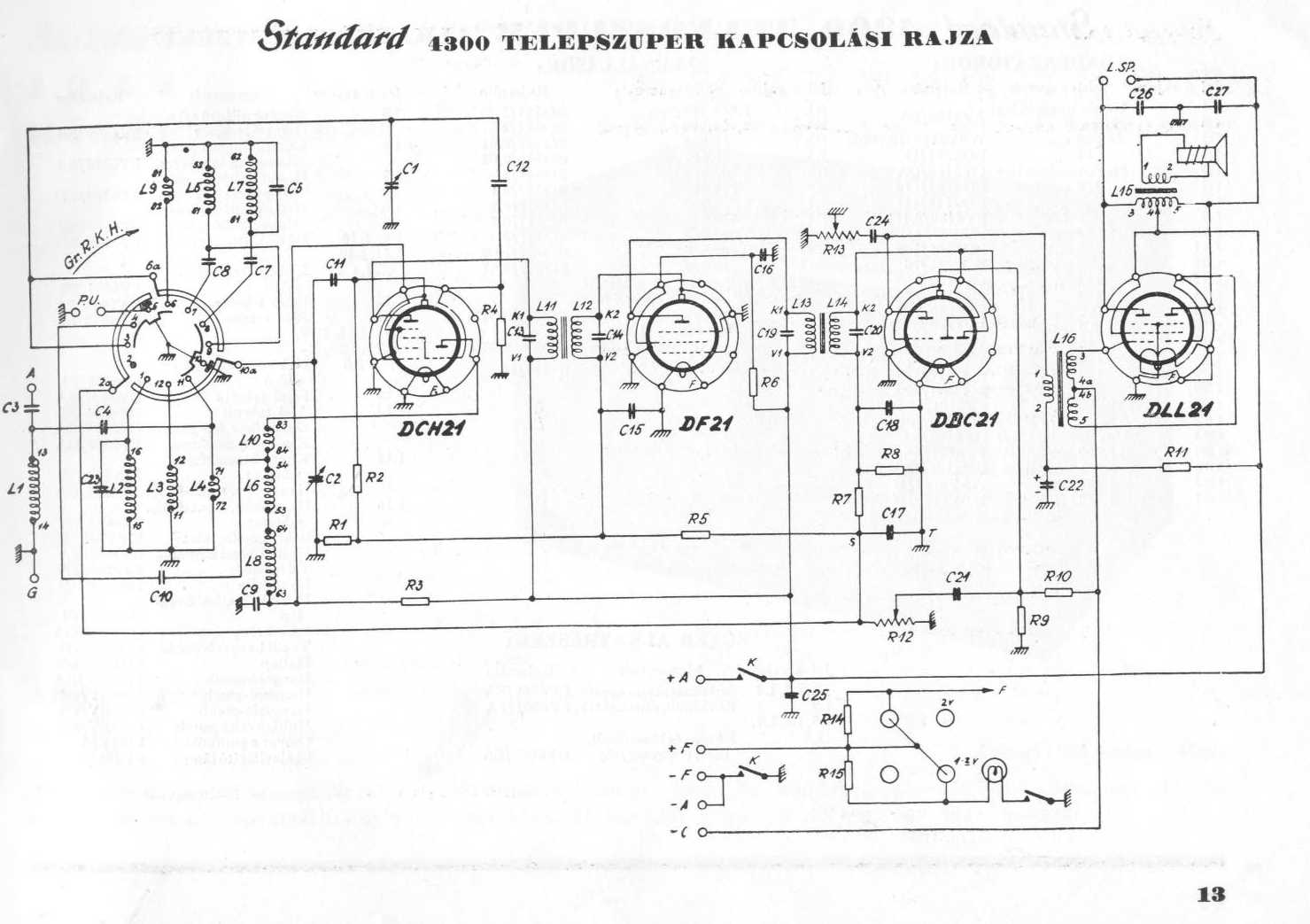

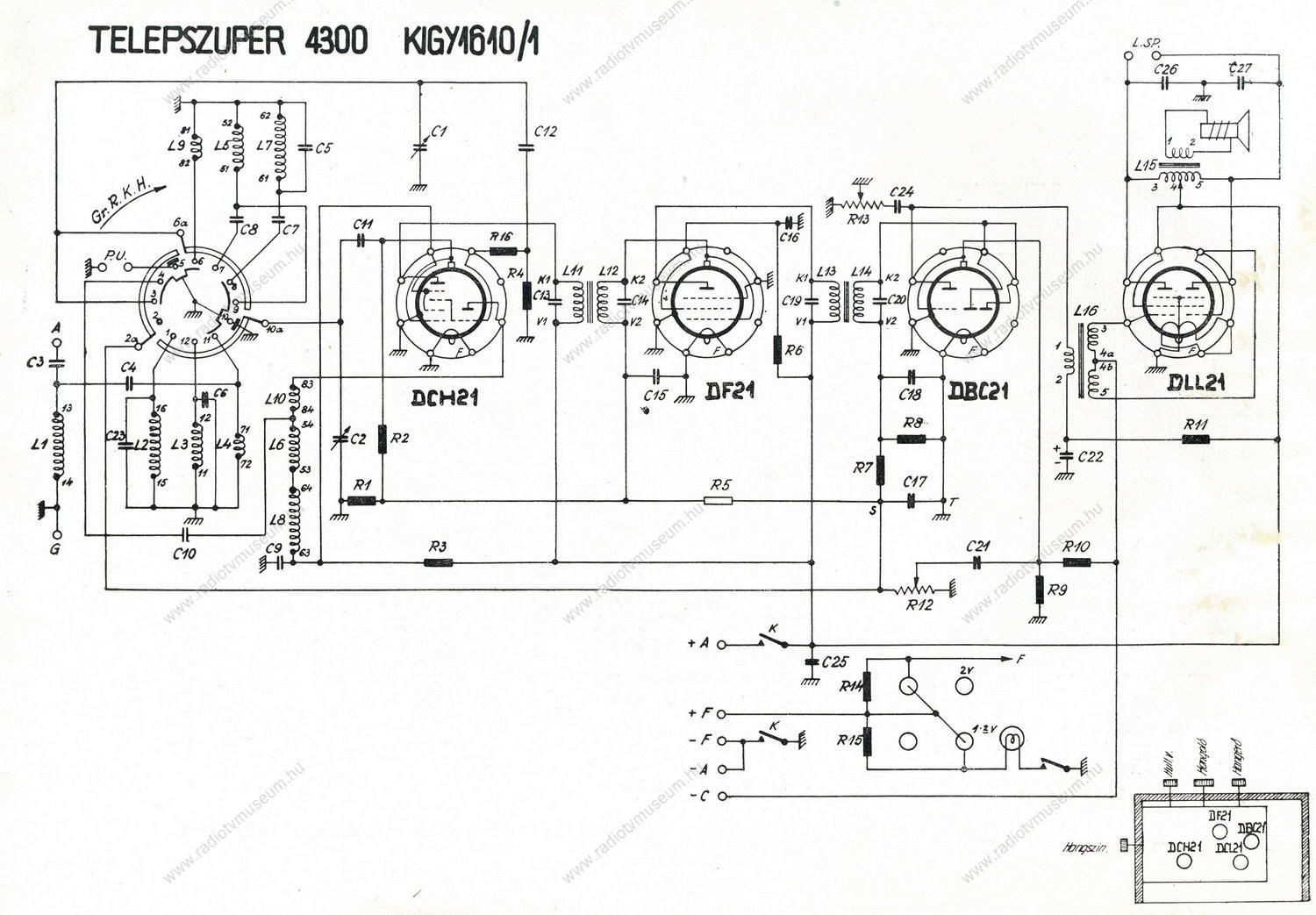

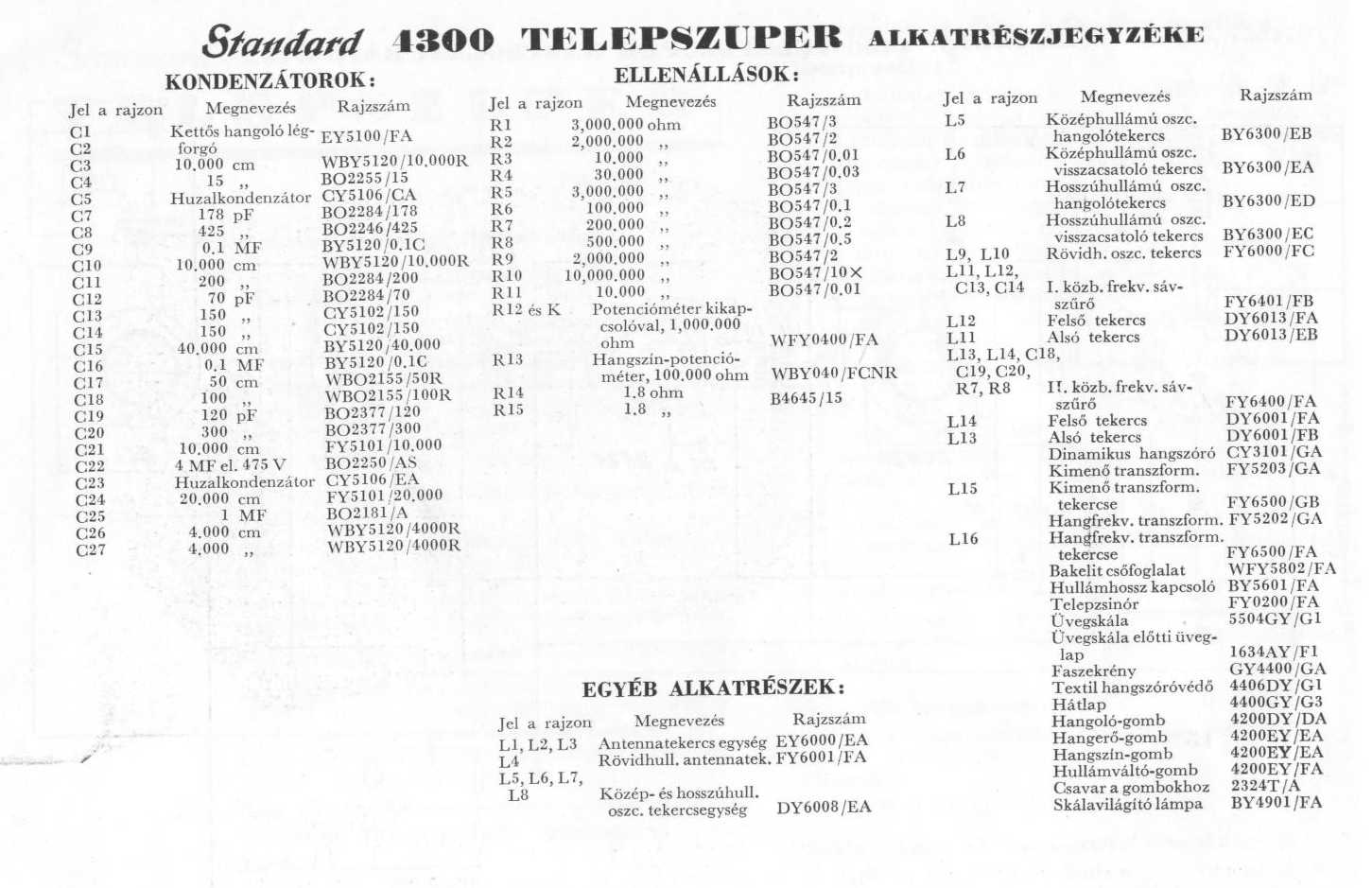

Telepszuper (4300)

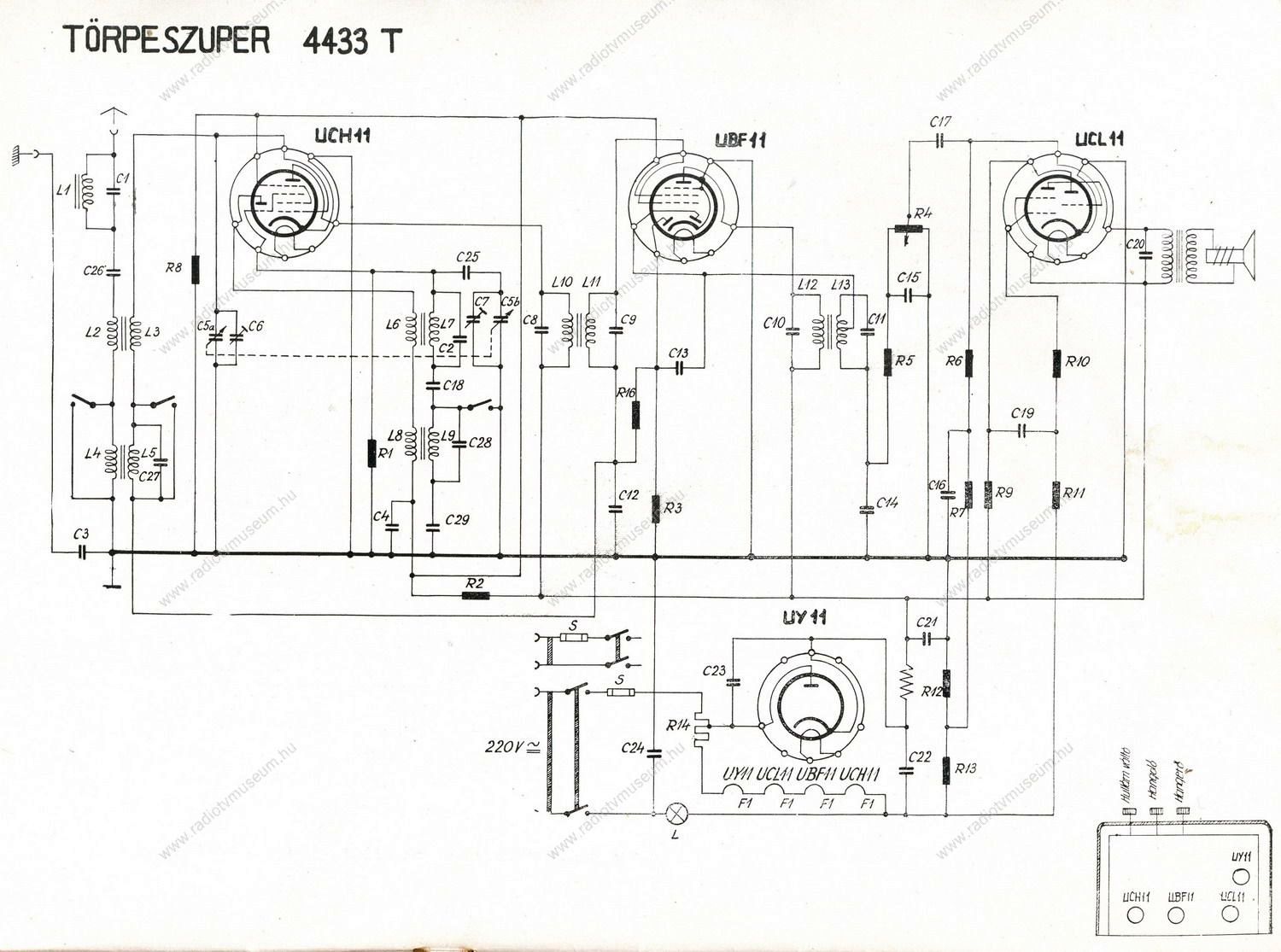

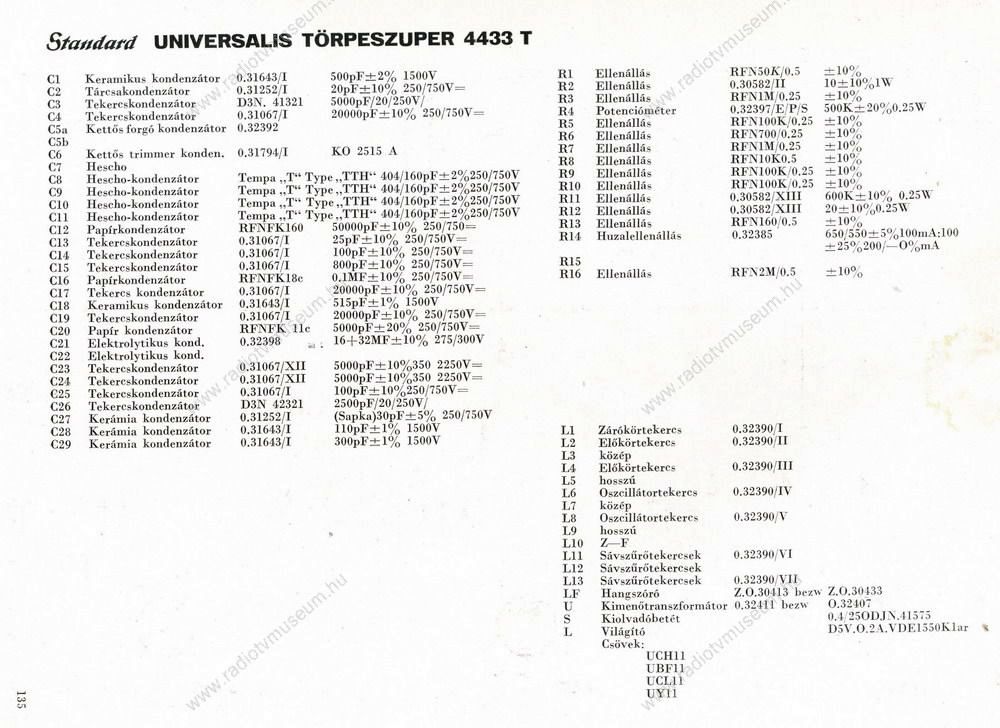

Univerzális Törpeszuper (4433T)

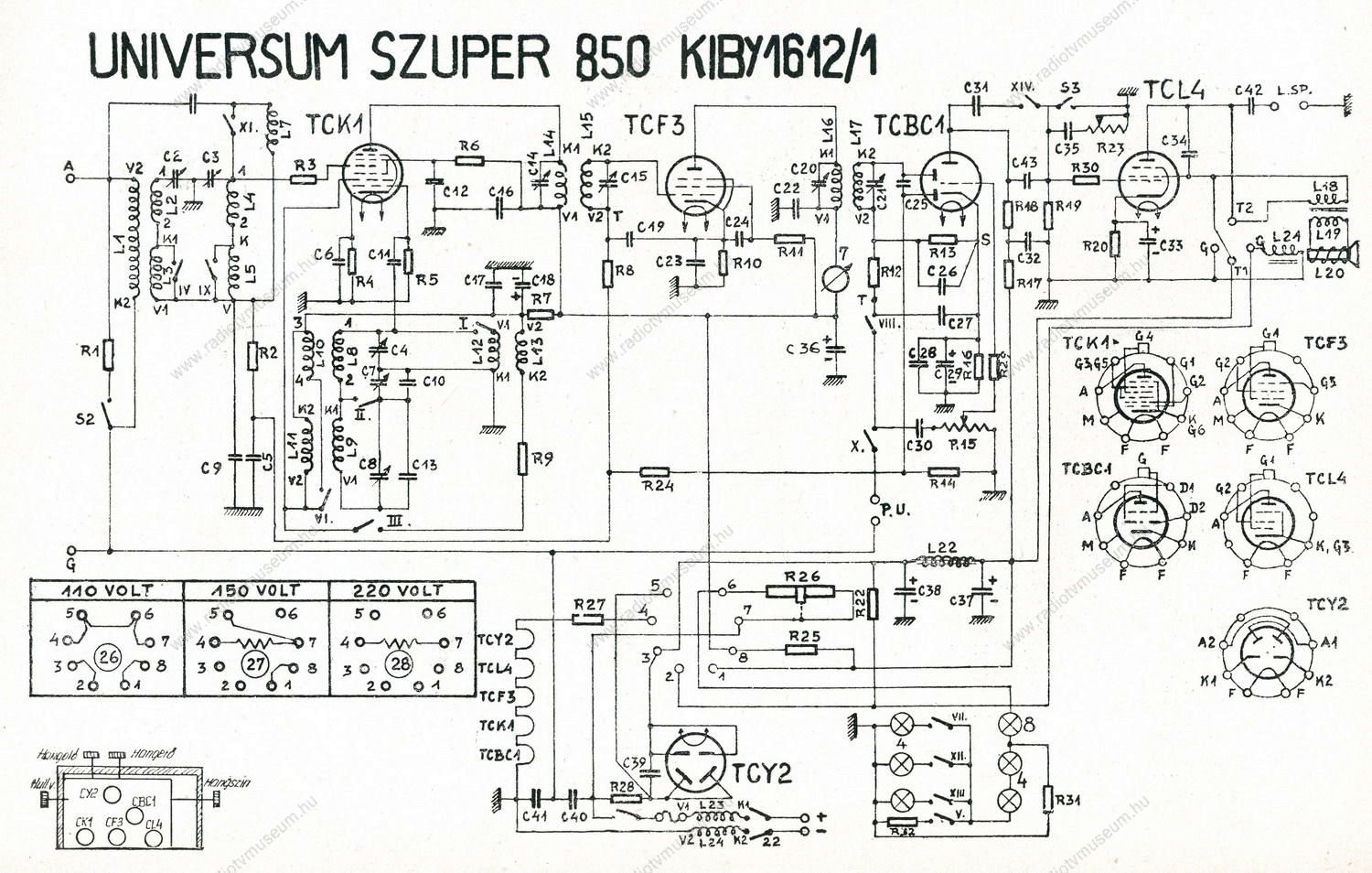

Universum Szuper (850)

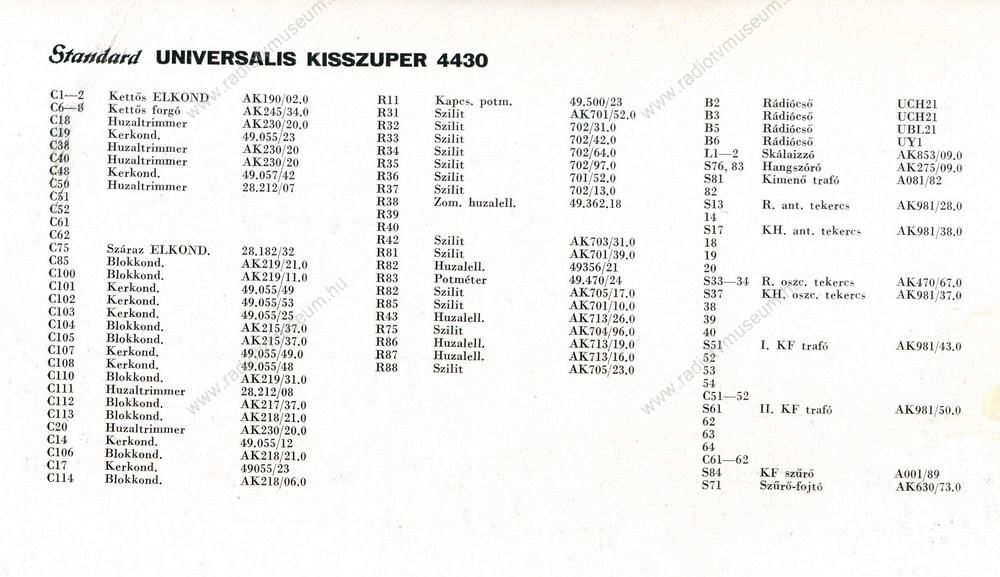

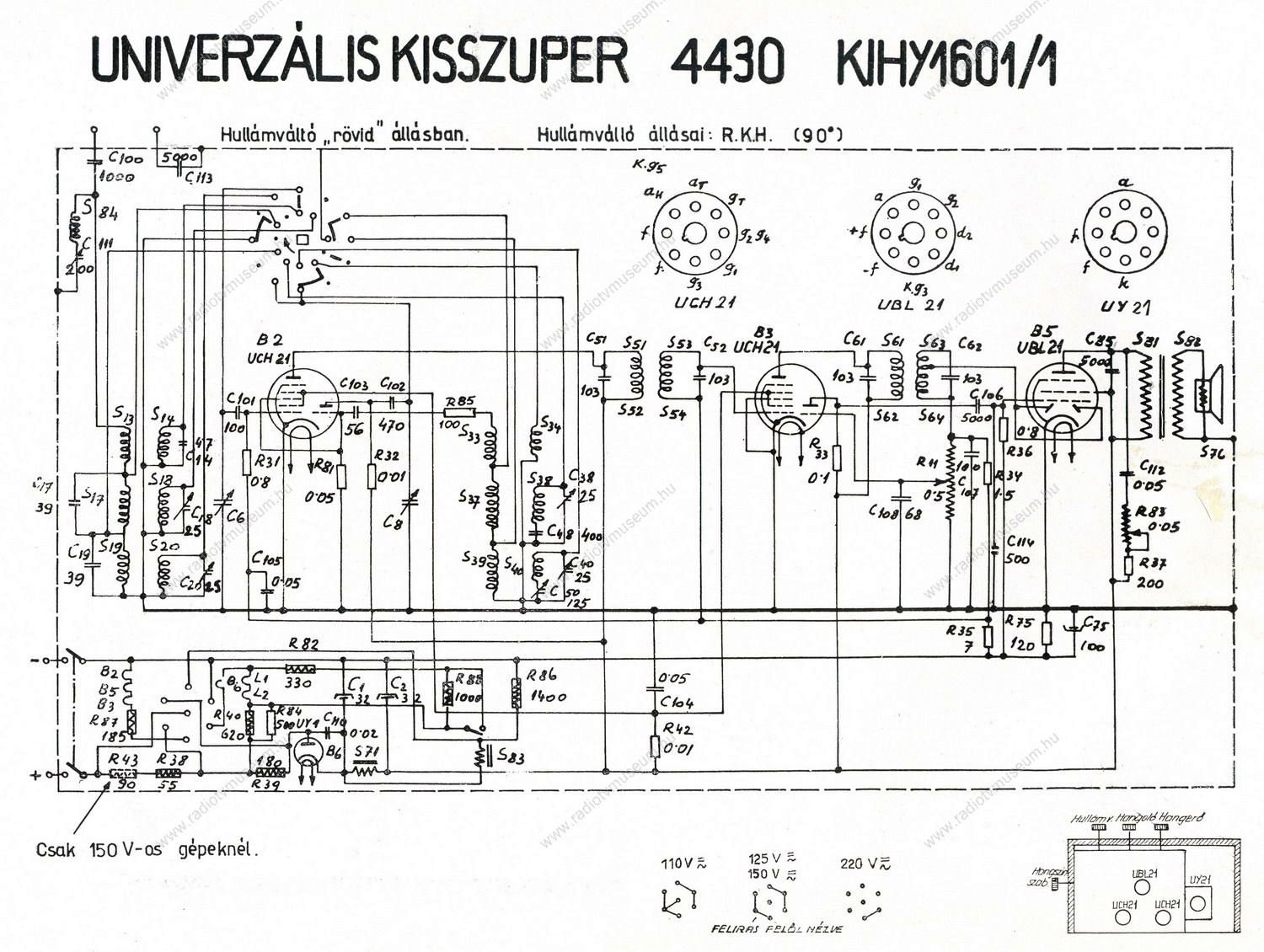

Univerzális Kisszuper (4430)

Standard-20UNIVERZALIS-20KISSZUPER-204430-.jpgStandard-20UNIVERZALIS-20KISSZUPER-204430.jpg

Váltóáramú Kisszuper (4433)

Standard-20VALTOARAMU-20KISSZUPER-204433-.jpgStandard-20VALTOARAMU-20KISSZUPER-204433.jpg

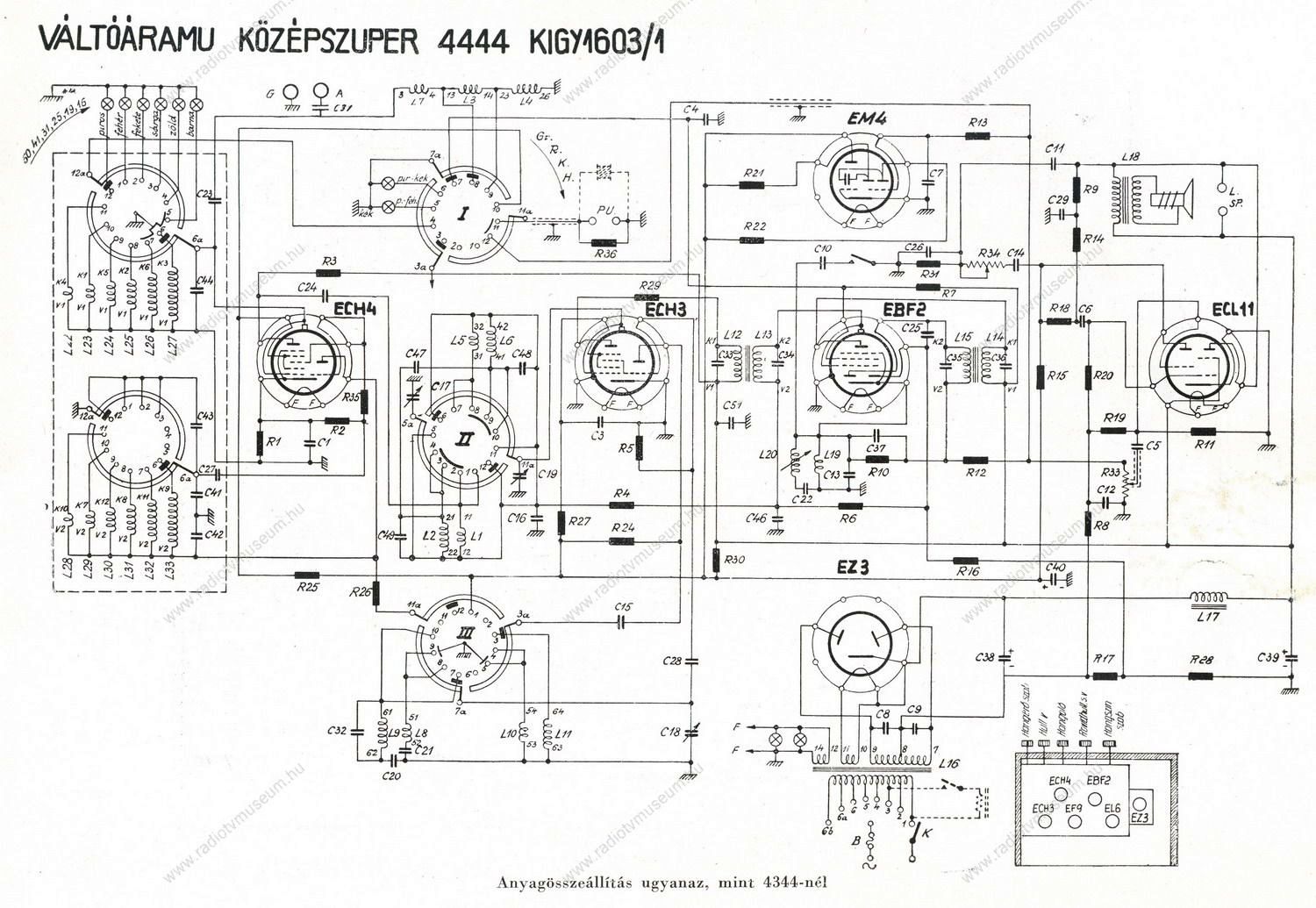

Váltóáramú Középszuper (4444)

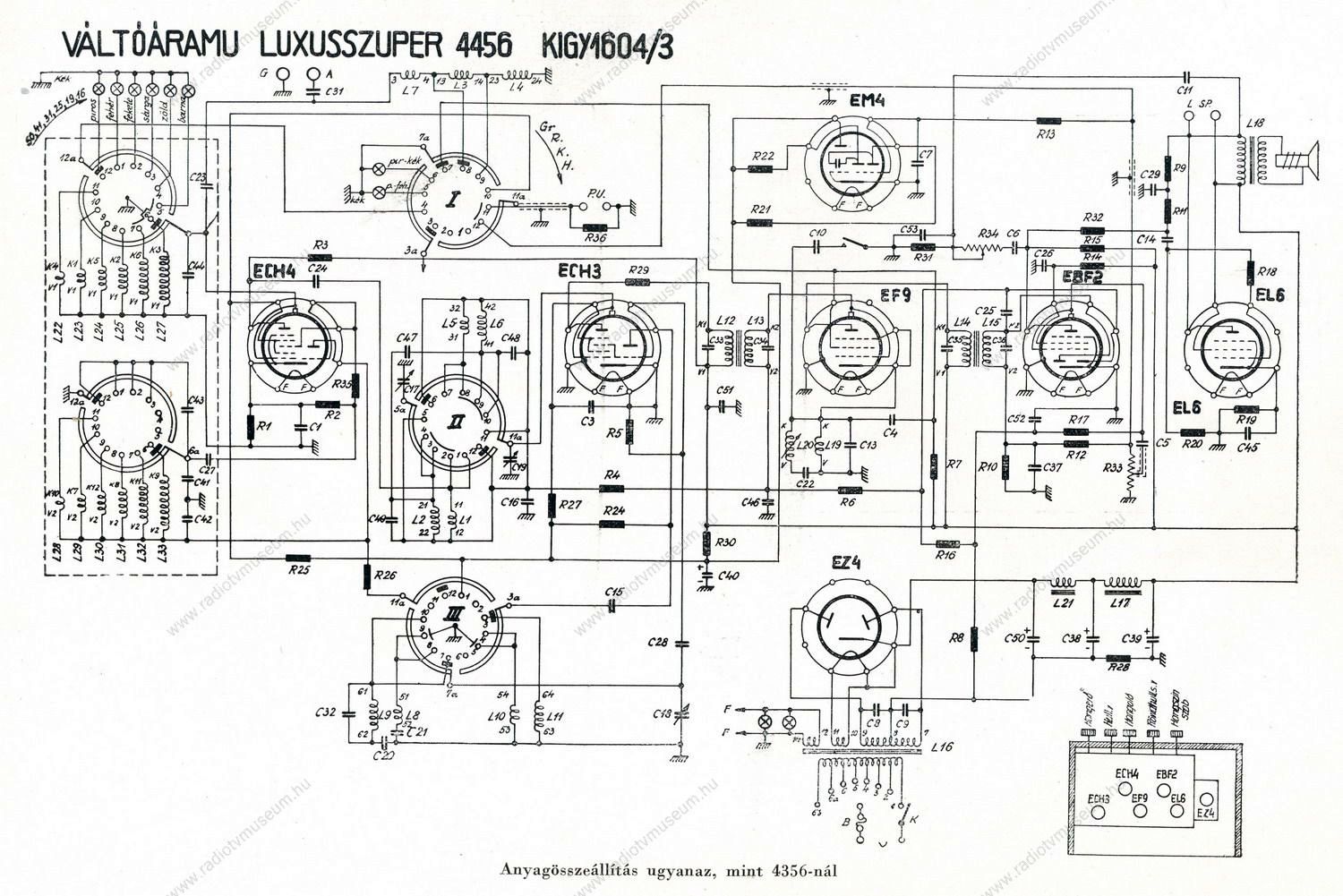

Váltóáramú Luxusszuper (4456)

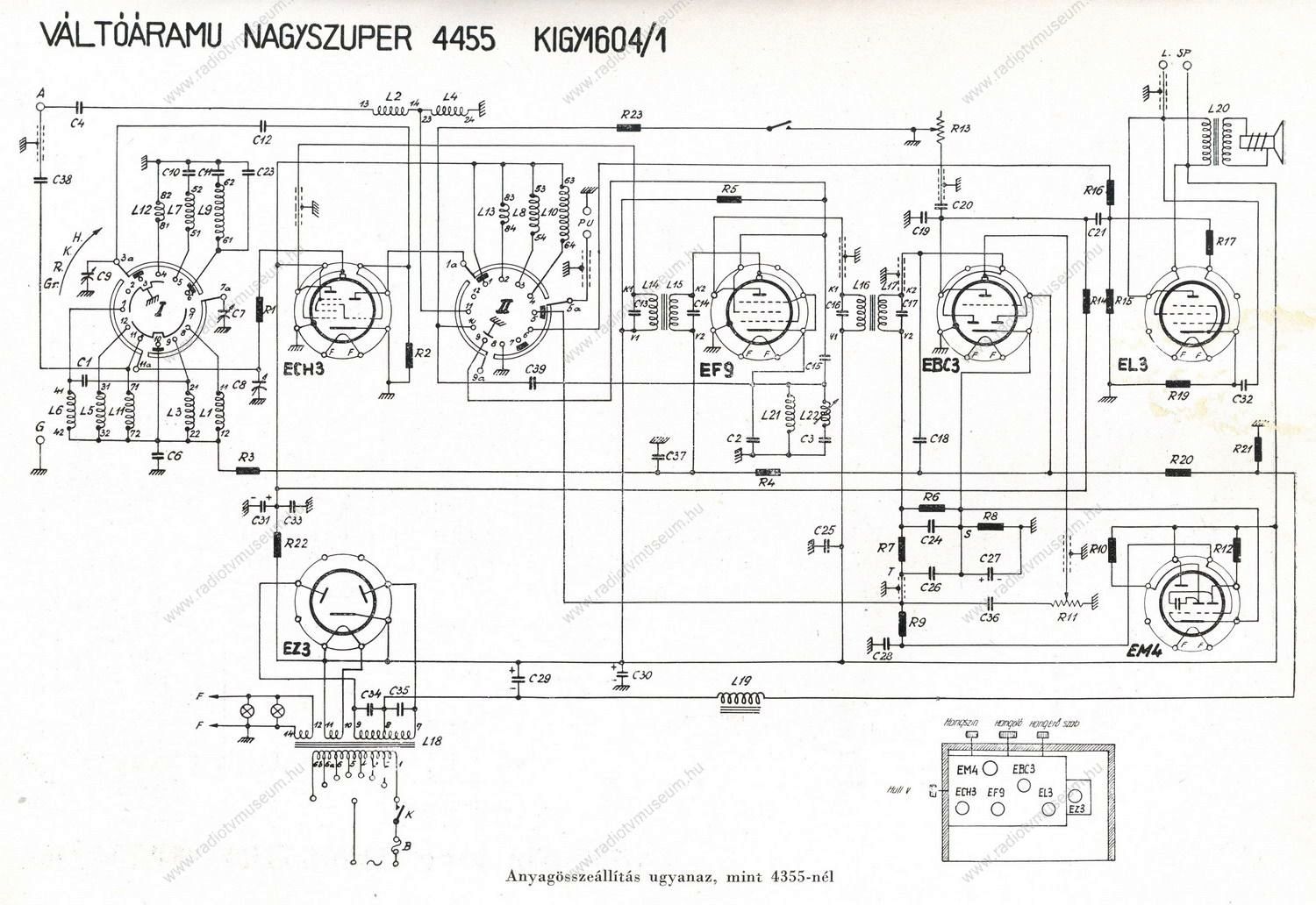

Váltóáramú Nagyszuper (4455)

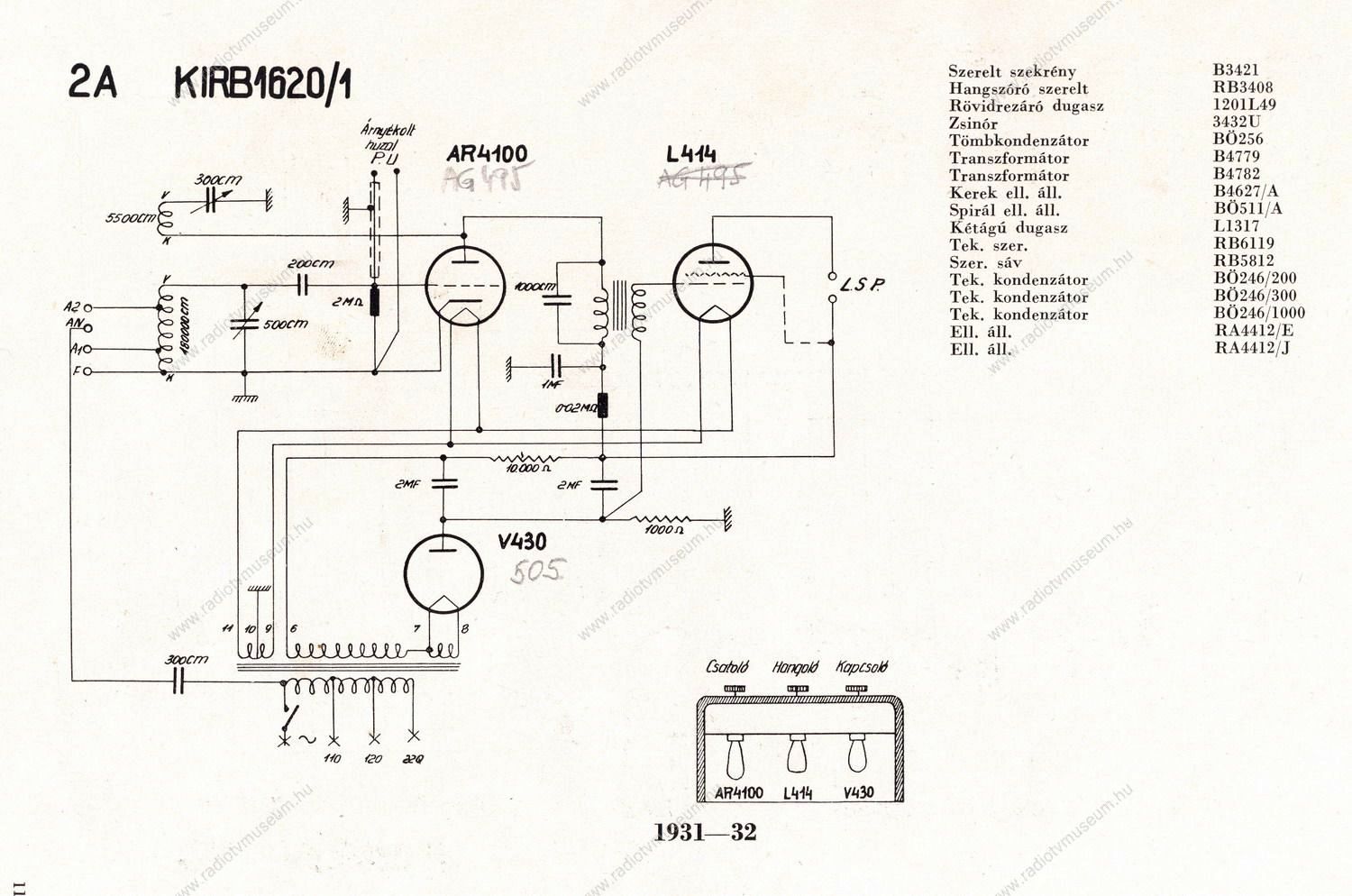

2 A

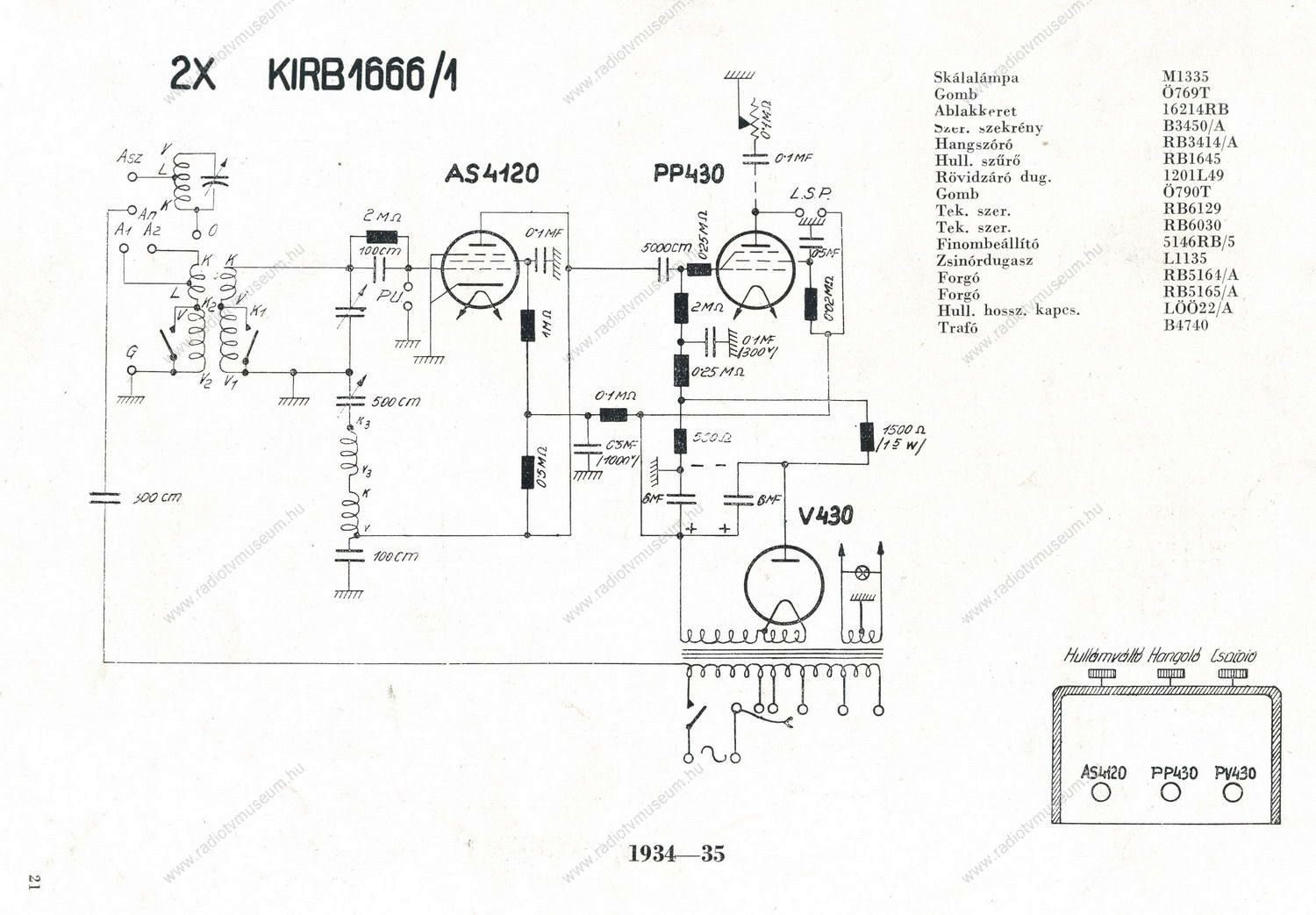

2 X

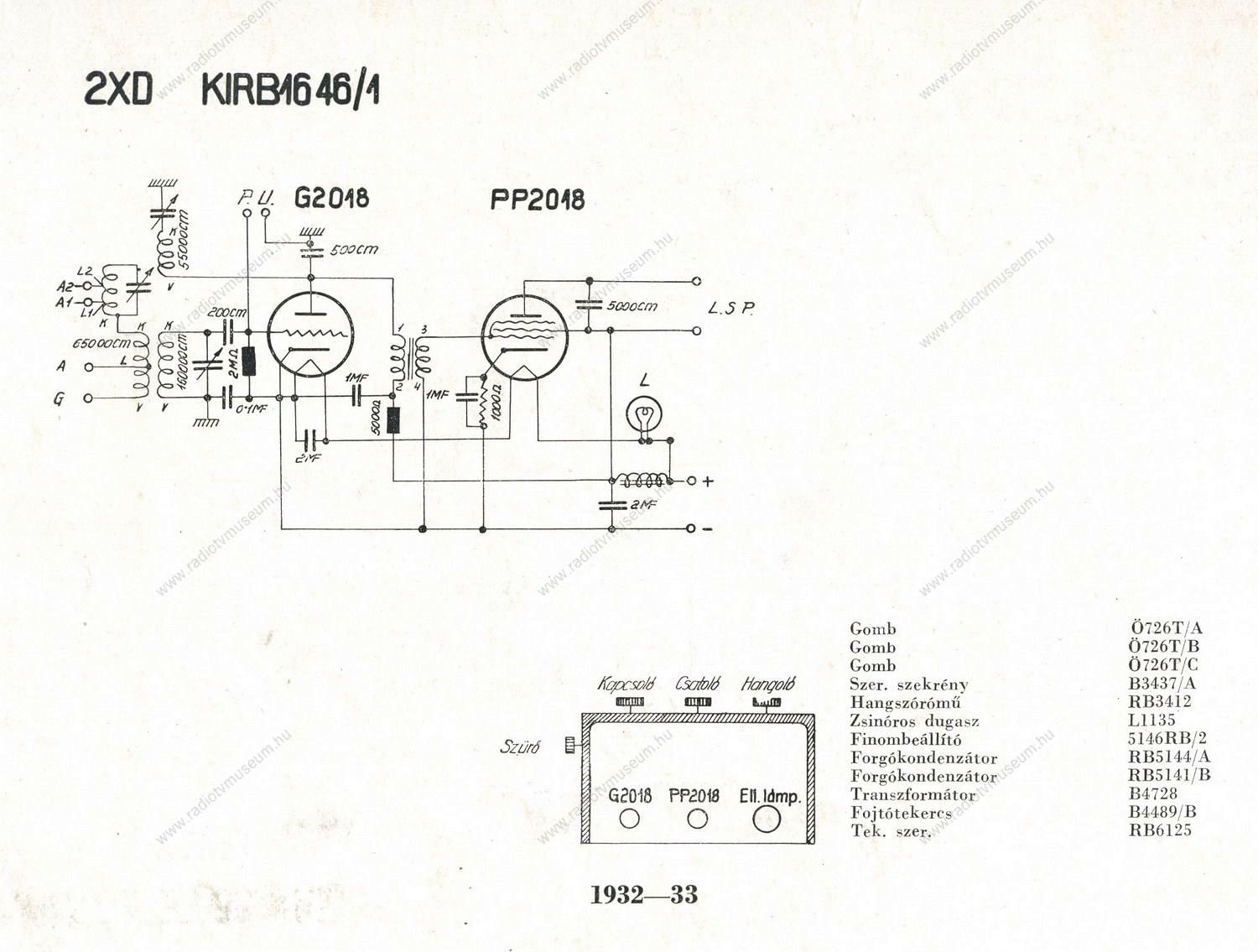

2 XD

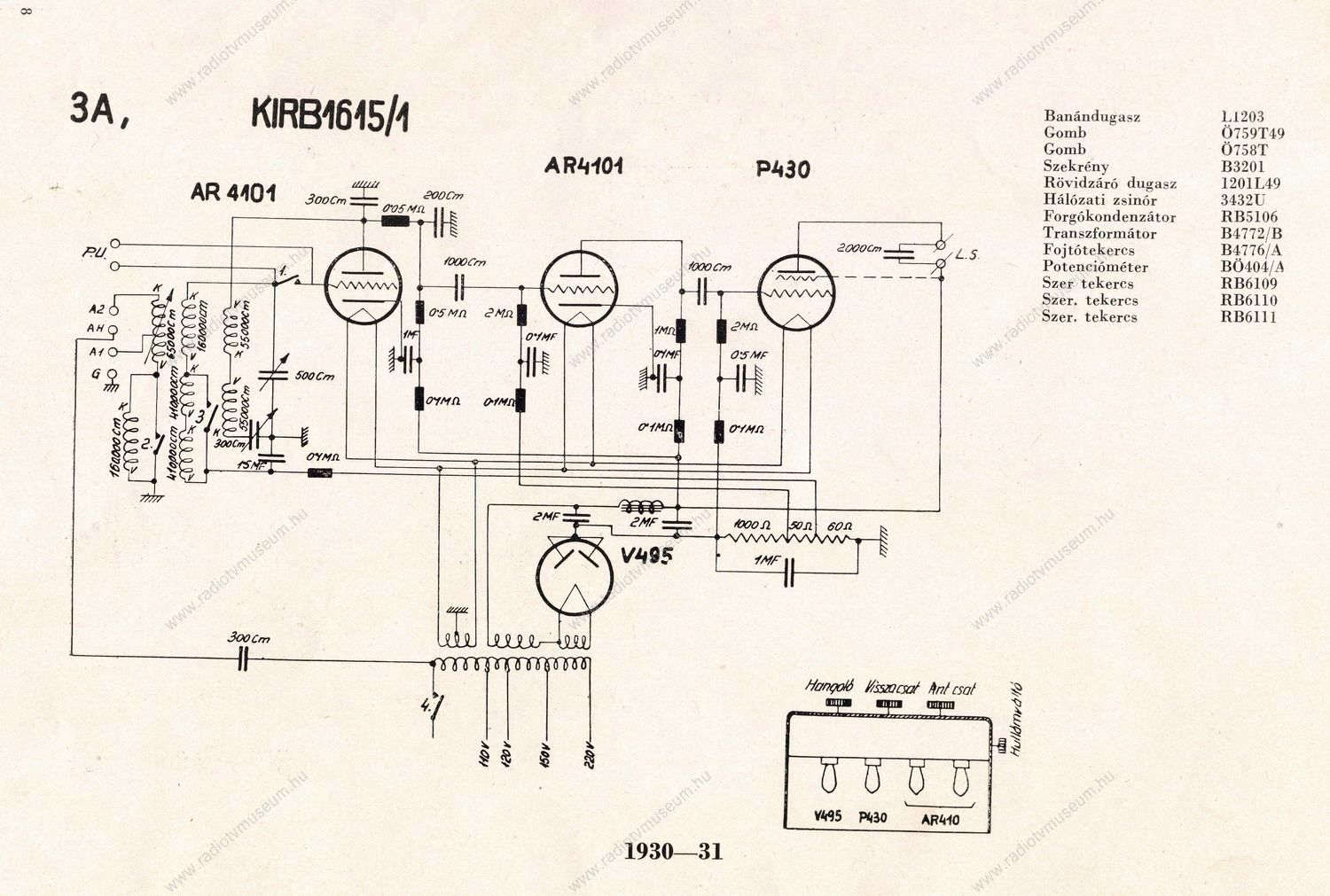

3 A


3 AL


3 B

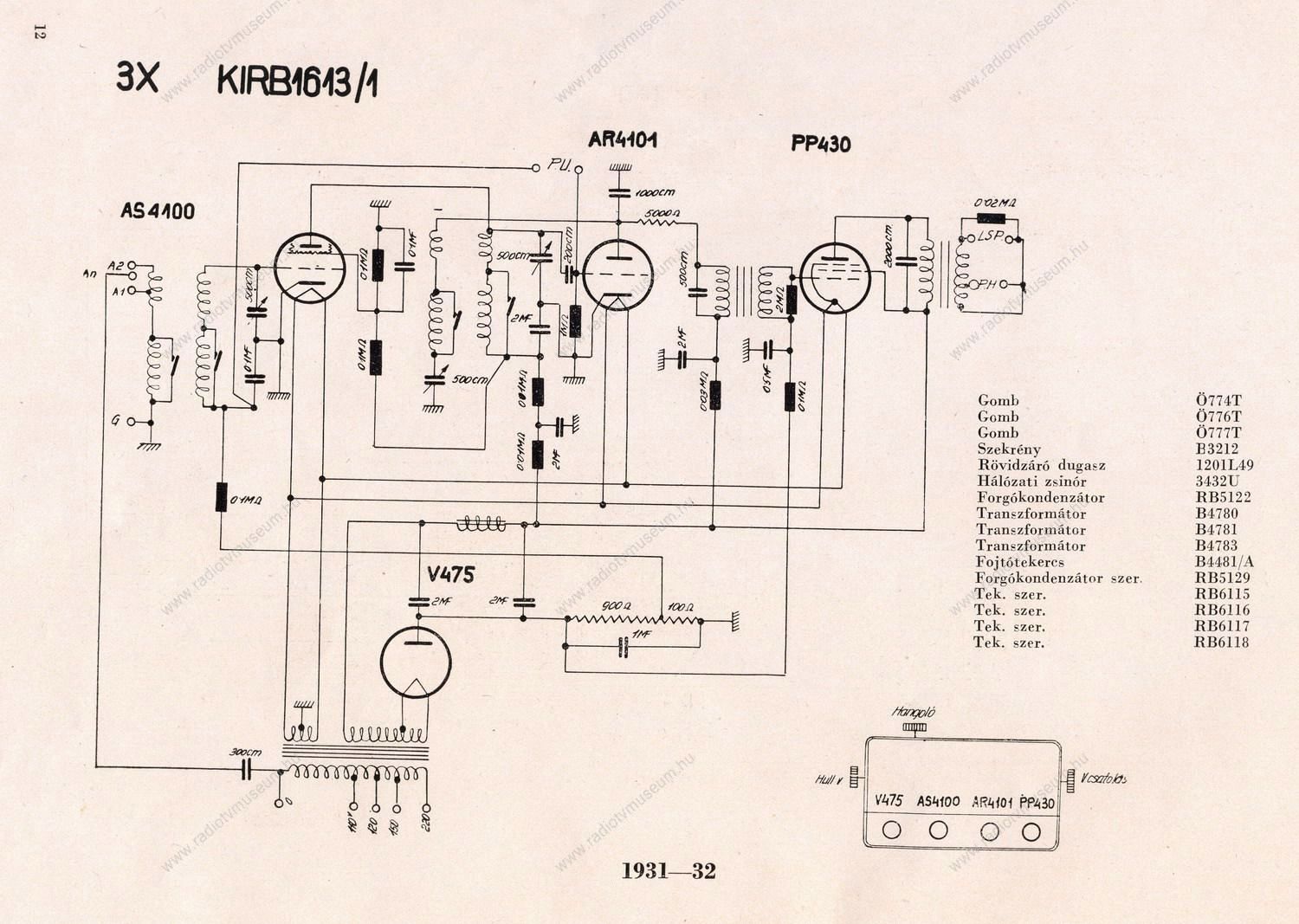

3 X



Prijímač
Schéma
Hármas Super
Hármas Super U
Telep Super
Kozép Super
Nagy Super
Nagy Super U
Luxus Super
