Tesla 616A "Indián" - obrázkový návod na čistenie a renováciu

(c) Viktor Cingel, 2007

O tomto rádii som vždy sníval a nevedel som ho zohnať. Keď som ho uvidel u predajcu, neváhal som ani sekundu, oplatilo sa, lebo pri východe z burzy som stretol kolegu, ktorý sa nestačil čudovať, že kde sa to našlo. Doterajšie Opery, čo som zohnal boli dve, jedna s oblúčikom hore a bez rebierok (nie je v Kottekovi) a druhá s rovným vrchom a bez rebierok. Takže verím, že už je to celý sortiment. Táto "Indiánska" verzia je ale asi najkrajšia, tak som ju hneď po kúpe zrenovoval. Bola veľmi zachovalá a tak po jednom víkende a ešte 3 hodinovom naladení, hrá ako divé. Ten Push-Pull bol dobrý vynález, ale s tou citlivosťou je to horšie. Prelistoval som len tak zo zvedavosti citlivosti ostatných Tesla rádií z tej doby v Kottekovi I, a táto verzia veru citlivosťou dosť zaostáva (80 mikrovoltov).

Toto nie je servisný návod ale zopár užitočných rád, ako čo najjednoduchšie a najefektívnejšie vyčistiť a dať do chodu trochu novodobejšie rádiá, najma z produkcie Tesly z 50-60 rokov.

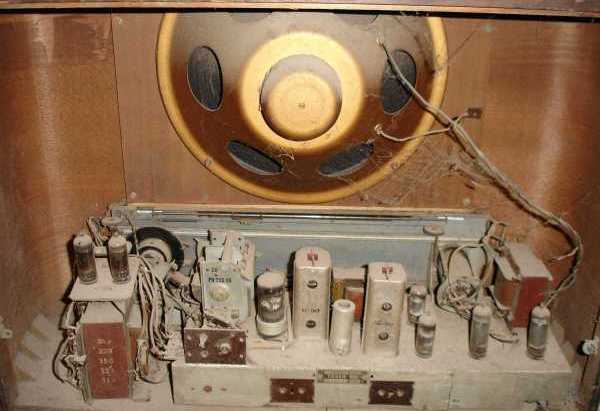

Klasický pohľad: Tona prachu, pavúky, niekedy aj nejaký ten hlodavec. Po elektrickej stránke ale vyzeralo skoro nedotknuté. Elektrónky všetky.

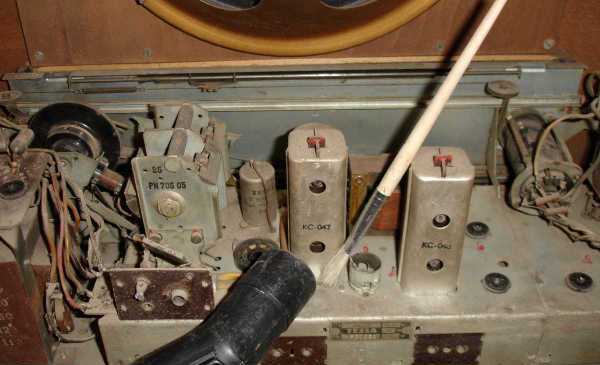

Krok č.1. Jemný štetec, respirátor na tvár a pomaly krok za krokom všetko povysávať. Elektrónky dajte ale radšej preč.

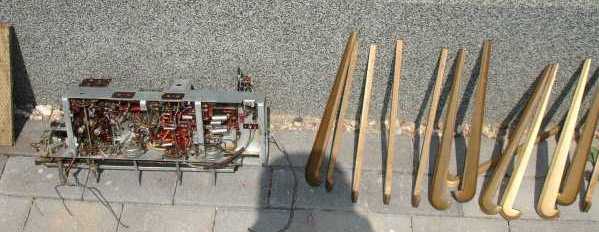

Krok č.2. tzv "drastická" ale efektívna metóda. Vezmite starú zubnú kefku, resp. štetec, vlažnú vodu a CIF (tekutý prášok). Mokrým postupom prekefkujte všetky nánosy prachu, pri nápisoch trochu menej tlačiť, aby ste ich nezotreli. Poctivo, všetky záhyby. Do trafa, resp. tlmiviek a cievok, s vodou veľmi opatrne. Keď je všetko hotové tak to jednoducho osprchujte vlažnou vodou, stredne veľkým prúdom vody. Uvídite, aké je to účinné. Potom najlepšie na slnku poutierajte čo sa dá, prípadne ešte teplovzužnou pištolou zdiaľky odfúkajte prebytky vody (pozor na asfalt a parafín). Keď som to nechal na slnku asi 3-4 hodiny - po vode nebolo ani stopy a šasí voňalo ako nové. Všetko robte rýchlo, aby sa voda nemala čas usadiť.


Osadenie je lampami 6xxx a je tam jedna ECH21. Tento sortiment nájdete ešte pomerne ľahko. Prach utrite opatrne, nasucho, aby zostali nápisy.

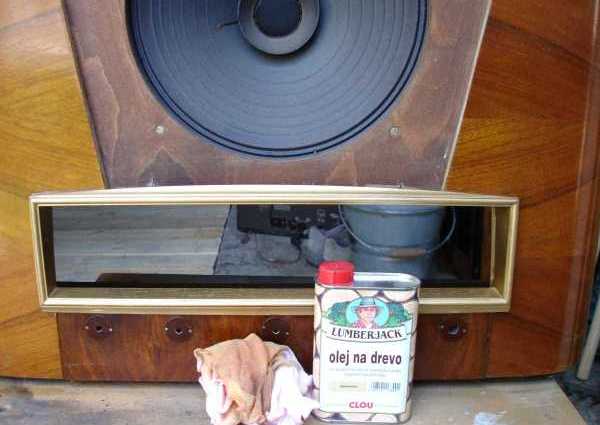

Skinku som tiež umyl vlažnou vodou, CIFom a po vysušení som ju preleštil olejom na drevo. Potom ale musí aspoň deň schnúť. Na politúry, čo robila Tesla je najlepší olej alebo len Diava. Ja to kombinujem, olej fixuje aj drobné nerovnosti a Diavou to potom vyleštím. Reproduktor budil svojou veľkosťou rešpekt, čo som neskôr zistil ... keď Push Pull pracoval.

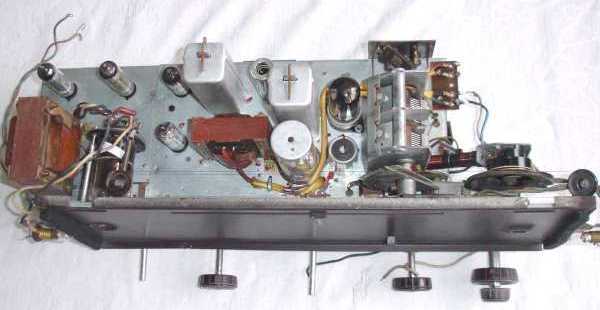

Toto je šasí zpredu, elektrolyt som formoval asi dve hodiny cez sériový odpor 10kOhm, až kým netiekol prúd menší ako 1mA.

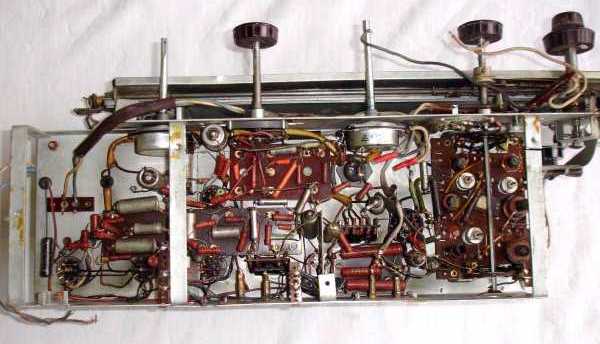

Šasí a elektrina boli v dobrom stave. Odstránené chyby: Jeden 6k4 anódový odpor pri obracači fázy 6CC31, niekto "opravil" sieťový vypínač, tak tam chýba, a strednovlnná oscilátorová cievka bola prerušená, keďže je navrhcu tak ju navinul znovu, asi 20 závitov 0,08mm Cu drôtom. Všetky prepínače sú vyčistené Kontoxom. Hralo na prvé zapojenie ale bolo treba naladiť všetky okruhy, aj doladiť MF pásma. Postup ladenia je v E.Kottekovi a so signálnym generátorom nebudete mať problém, celé to trvalo asi 2 hodiny.


Kópia brokátu, pre toho, kto by hľadal náhradu ...

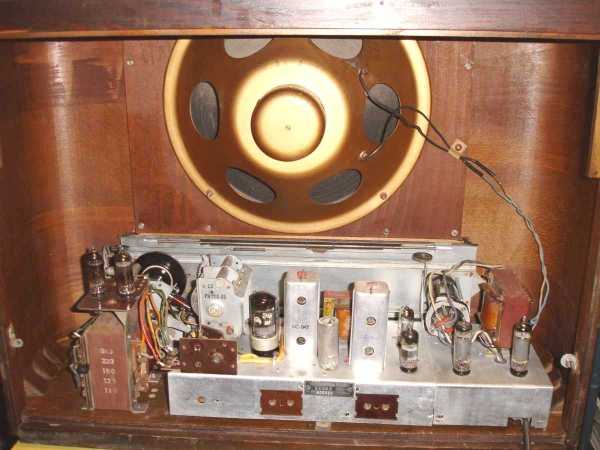

Tak a to je aparát v plnej kráse a výkone. Dokonca aj magické oko funguje, ale je trochu vyčerpané. Vnútro skrinky som nalakoval bezfarebným matným lakom, lebo strašne smrdela, teraz pekne vonia. Šasídobre upevnite na gumičkách, lebo pri veľkom výkone nf može drnčať až kmitať.

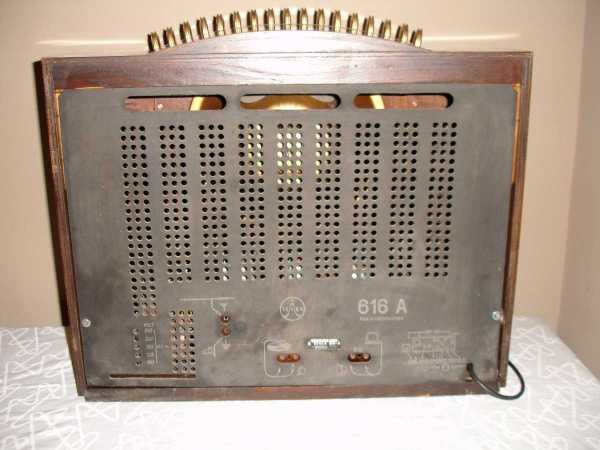

Presné označenie je Tesla 616A - 2a, krásne výrobné číslo 600022.

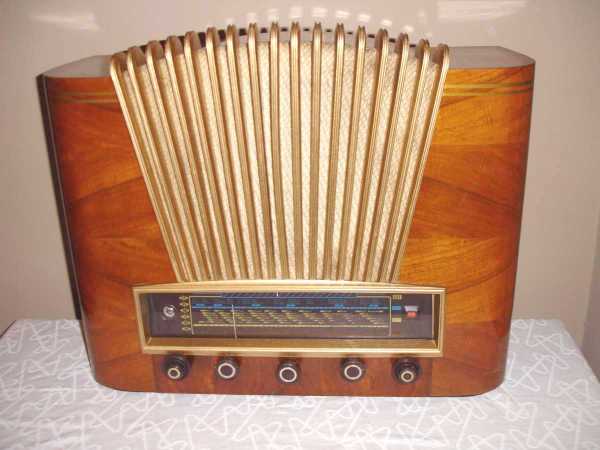

... a takto bude na poličke pripravené pre kamarátov, ktorý vždy pri návšteve chcú niečo počuť ... a toto bude pecka :)
