Philips 638A - renovácia

(c) Viktor Cingel, 2007

Tento Philips je výnimočný hneď vo viacerých bodoch: signál ide od vstupu až na výstup priamočiaro, bez spätnej väzby, tj musí byť perfektne naladený, vo vf sa používajú dosť zriedkavé pentódy AF2, no a do tretice, aby boli popisy staníc aktuálne voči metrom, tak výrobca poskytoval zasúvaciu fóliu do stupnice, na ktorej bola legenda so stanicami. Na pevnej stupnici sú metre. Výhoda? Takto mohol Philips bez problémov robiť jeden typ príjimača, no do tej ktorej krajiny jednoducho len doplnil potrebnú zasúvaciu fóliu, aktuálnu pre vysielače v danej krajine.

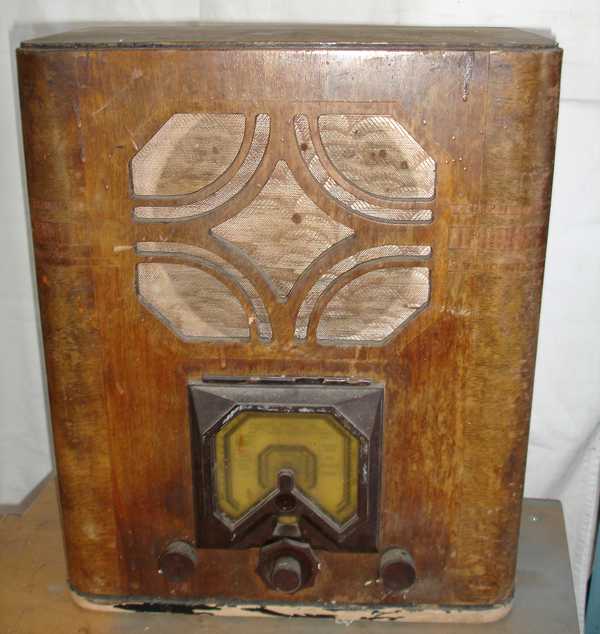

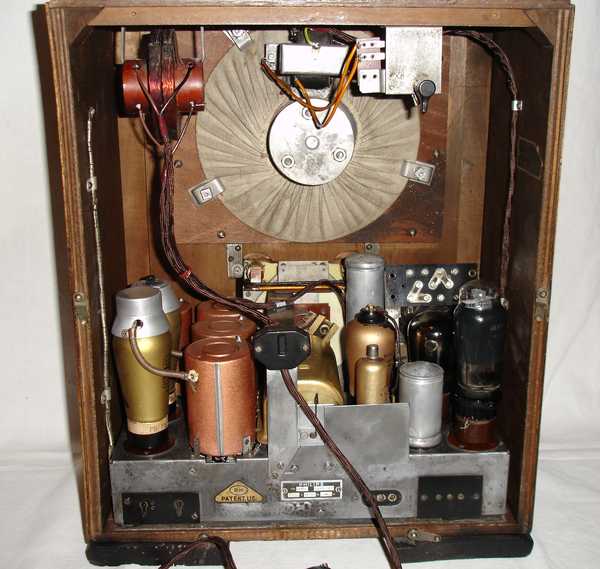

Prijímač bol v perfektnom nálezovom stave. Skrinka bez poškodenia, originálny brokát, snáď len trochu kvapiek od vosku na skrinke a stupnici (benzínom pekne odišli). Po elektrickej stránke boli v príjimači všetky lampy (i AF2, ako nové!). Elyty pôvodné Philips, ale nefunkčné (ako vždy). Chýbal odznak na stupnici a zadná stena.

Po elektrickej stránke vo výbornom stave, len veľmi málo zásahov. 6 kolíková pätica koncovej pentódy bola vymenená, aby sa tam dala dať päťkolíková pentóda, s prívodom g2 od boku (asi prerobené predtým na RENS1374d a pod.) Dal som tam päťkolíkovú pertinaxovú Philips päticu a zapojenie som nechal s g2 na prívod, originálne by tam mala byť pätica na 6 kolíkovú koncovú pentódu E463. Šasí ale dosť skorodované. Funkčný bol aj drôtový potenciometer na stupnici (ovláda zosilnenie vf pentód v katodovom obvode).

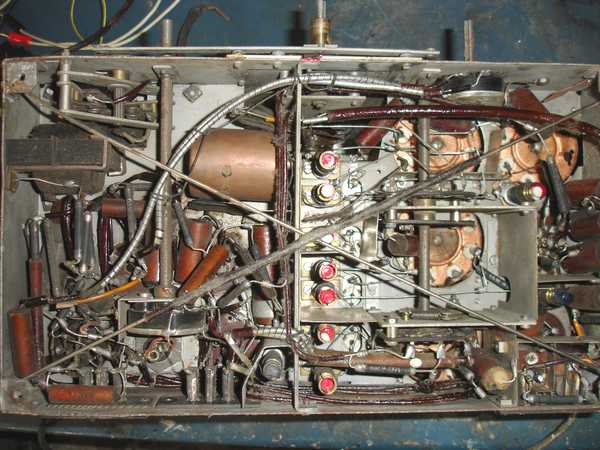

Pod šasí bolo všetko nedotknuté, tak som to odfotil len očistené. Všetky anódové a g2 filtračné svitkové kondenzátory M1 boli so zvodmi, ako aj malé filtračné 25mikroF elyty v katóde a na predpätí. Všetky boli vymenené a zaliate do originálnych trubičiek (po nahriatí ide asfalt von a po zasunutí nového kondenzátora sa opať mäkký asfalt zatlačí naspäť. Vysokofrekvenčná časť bola bez poruchy. Pozor na odpory - skontrolujte všetkým plechové hlavičky, lebo tieto typy sa ľahko uvoľňujú. Buď ich jeme postláčate klieštikmi alebo radšej vymeniť. Skontroluje aj sieťový vypínač (vľavo hore), lebo ten sa zvykne pokaziť, v mojom prípade bol vypadnutý jeden jazýček na zapínanie. Kvôli bezpečnosti som radšej tento vypínač odpojil a nechal v prístoji bey funkcie. Potenciometre ako aj kontakty v prepínačoch boli prečistené Kontoxom.

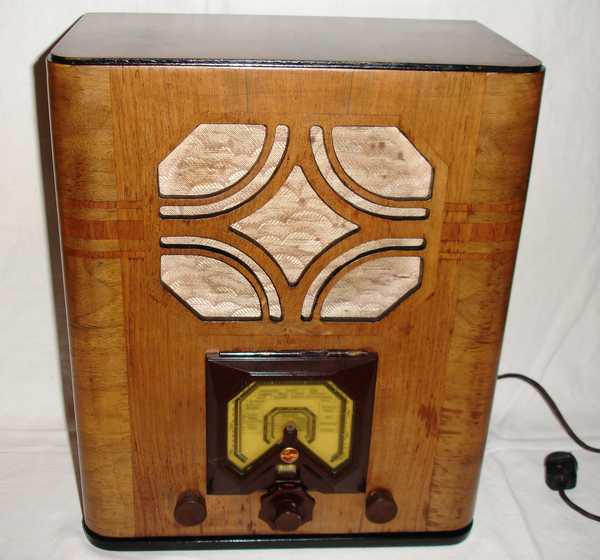

Skrinka prešla klasickou drevenou úpravou. Intarzia držala pokope, tak sa odbrúsil starý lak, potom sa 3-4x našelakovala, bez morenia. Čierne lišty a hrana sa natreli čiernym lakom a plus sa tiež prešelakovali. Na záver sa preleštila ľanovým olejom, aby nebola až taká lesklá. Brokát zostal, len som musel benzínom jemne odstrániť nejaké kvapky (asi od vosku), trochu ich vidno, ale inak je to originál. Gombíky a iné bakelitové prvky som prelešil Silichrómom. Odznak je replika, môžete ju kúpiť napr. u p.Kríža v Břeclavi - na www.aukro.cz máva aukcie.

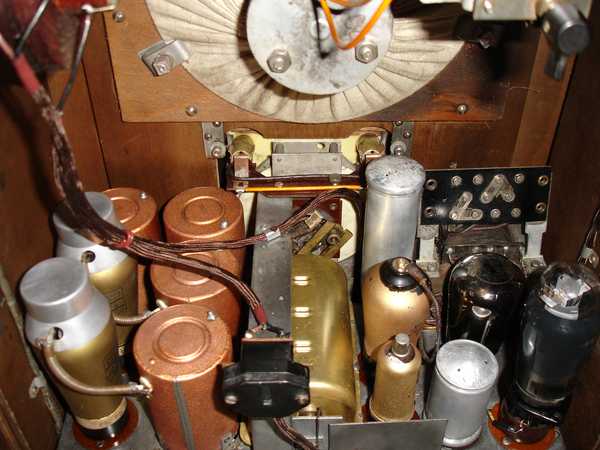

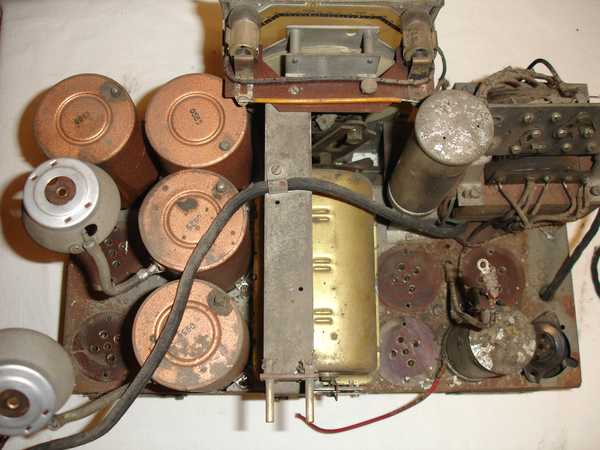

Zaujímavé sú sieťové filtračné tlmivky (vľavo hore). Všetky opletené kablíky boli vymenené za nové repliky, repro originál, v tomto modeli som použil na oživenie presoklovanú AL4. Funguje výborne, len treba pridať cca 330pF kondenzátor g1 voči zemi pred odporom, lebo neskutočne kmitala a bublala. POZOR. vľavo vidíte tienený prívod zo siete cez kondenzátor na anténu. Ten som radšej odpojil a tienený prívod som nechal na svojom mieste nepripojený (pre ilustráciu). NF predzosilňovacia elektónka bola v takom klasickom lievikovom plechovom kryte, ale nakoľko E442 bola dobre odtienená, tak som ho tam nedával (nevidel som originál tohto prístroja, tak neviem či to tam má byť). AF2 anódu poriadne pripevniť a odtieniť - napr. bez toho malého krytu na čiapočke to bolo tak citlivé, že pohyb rukou vonku vpravo po skrinke - rozlaďoval prijímač.

Základné parametre, ktoré pomôžu pri oživovaní:
(merané číslicovým voltmetrom a ohmetrom)

- sieťové trafo primár - 28 Ohmov, pri zapojených tlmivkách - 39 Ohmov
- sekundár naprázdno - ~ 2 x 278 V
- anódové napätie za druhým elytom pri všetkých elektrónkach - 218 V
- výstupné trafo primár - 722 ohmov
- napätie na anóde NF predzosilňovacej elektrónke - 153 V


... no a toto je pre tých, čo by potrebovali detailnejší záber z osadeného šasí.

Dokumenty :: Philips - servis, Dokumenty :: Renovácie
Vytvorené: 29.4.2007
