Tesla, 4429A, Color 429 (Televízor)
Katalógy
Názov | 4429A |
Model | Color 429 |
Výrobca | Tesla |
Výroba | od 1985 do 1986 |
Typ | Televízor |
Osadenie | 671QQ22
|
Skrinka | |
Varianty | Zajímavostí je, že byly v malé míře továrně osazovány maďarské obrazovky typu PIL - Precission In-Line, které nepotřebují žádáné další nastavovací prvky na hrdle obrazovky (ne jako tuzemská 671QQ22), protože již z výroby přesně nastavené. |

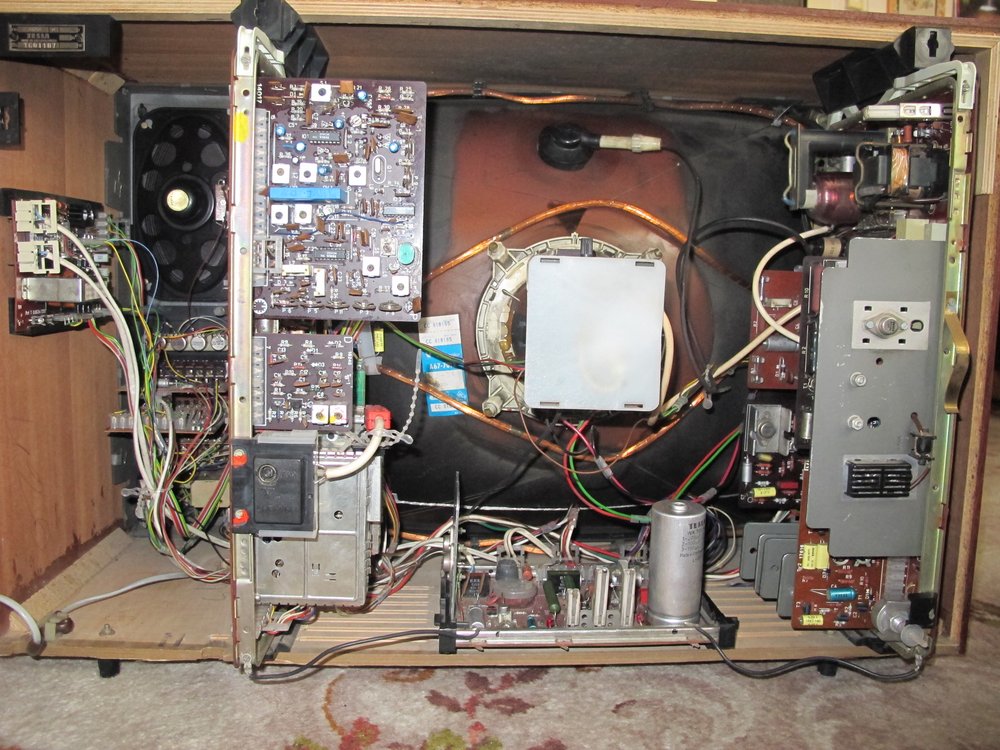

Popis | Barevný televizor zn. Tesla, který je mutací známého modelu Color 110ST. Obrazovka typu In-Line s úhlopříčkou 67cm a vychylovacím úhlem 110°. Napájení 220V, 50Hz s příkonem okolo 120W. automatické přepínání norem SECAM, PAL III.b, příjem zvukového doprovodu CCIR a OIRT. Koncepce do 3 funkčních bloků - dvě chassis (signálové a rozkladové) a zdroj na dně skříně. Zdroj a řádkový rozklad osazen tyristory, konec snímkového rozkladu komplementárním párem NPN tranzistorů. Zvukový výkon 2W s integrovaným obvodem MBA810 v koncovém stupni. |
Referencia | Foto: "213.192.3.1"
|
Vytvorené: 25.8.2012
