Tesla, BM398, Tlakový indikátor (Merací prístroj)
Katalógy
| Názov | BM398 |
| Model | Tlakový indikátor |
| Výrobca | Tesla |
| Výroba | od 1960? do |
| Typ | Merací prístroj |
| Osadenie |
|
| Skrinka | Kov |
| Varianty | |

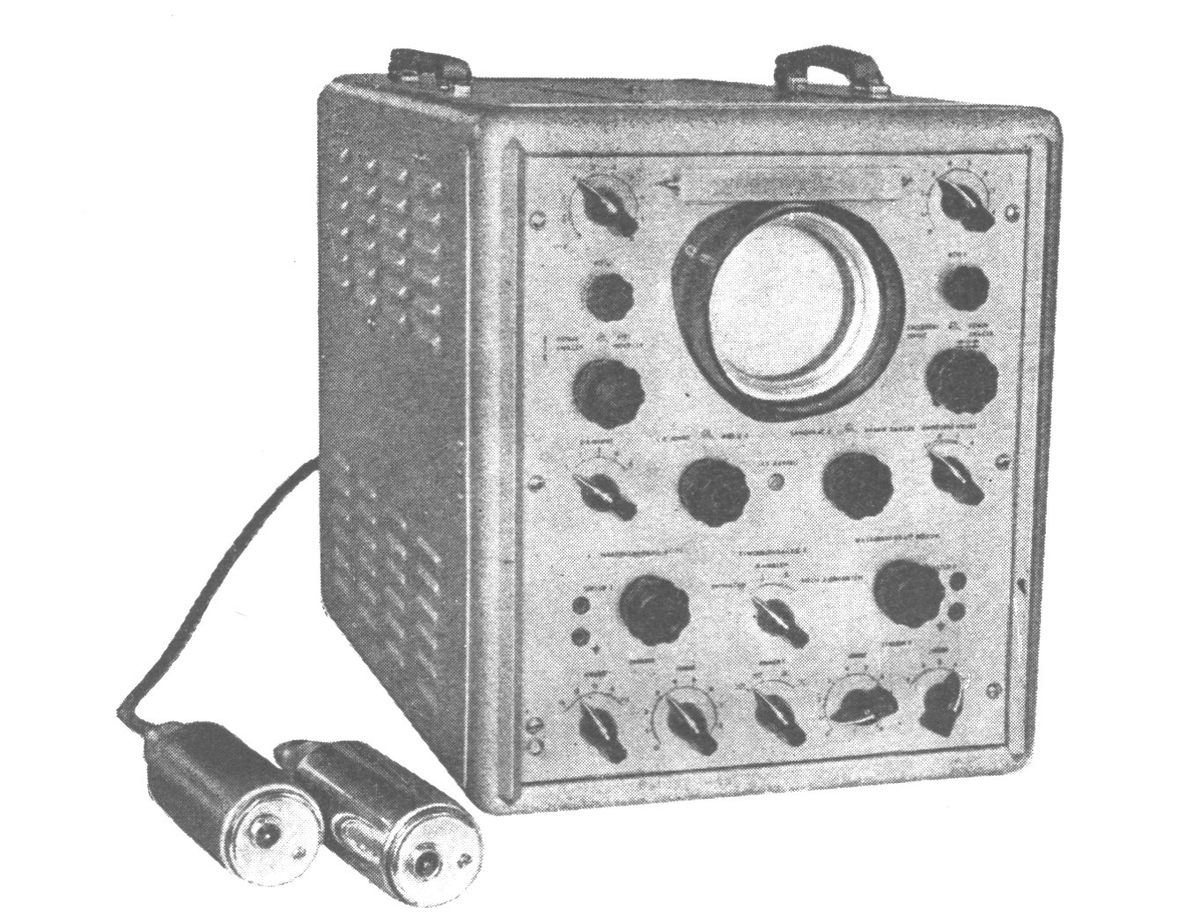

| Popis | Je určen pro snímáni rozvinutých průběhů kompresních, spalovacích, výfukových a sacích tlaků ve válcích spalovacích motorů, vstřikovacích tíaků naftových motorů, tlaků v sacím a výfukovém potrubí, zdvihu jehly vstřikovací trysky, zdvihu ventilu a jiná další měření vyplývající ze základního principu: přístroj zobrazuje osciloskopicky všechny změny veličin, které lze převést na změnu kapacity. Proměnná kapacita je uložena v sondě, která se umísťuje v prostoru, kde ke změně měřené veličiny dochází. Snímačem změn je kondenzátor, jehož hodnota se vlivem změny veličiny mění v souhlasném poměru. Jeho kapacita ovlivňuje kmitočet oscilátoru, takže při změně veličiny vzniká kmitočtová modulace. Nosný kmitočet je dále zesílen a omezován, prochází dis-kriminátorem a výsledná stejnosměrná, případně nf složka je vedena přes dělič na souměrný koncový stupeň, jehož výstup je spojen s vertikálními destičkami obrazovky. Všechny stupně od diskriminátoru až po obrazovku jsou stejnosměrně vázané, takže i trvalá změna kapacity je indikována jako trvalá změna stopy na obrazovce. Přístroj má dva stejné indikační kanály, umožňující pozorování dvou různých jevů samostatnými snímači. Jedna stopa dvojitého systému obrazovky je přepínatelná na zdroj značek. Pro tlakový indikátor Tesla BM 398 byly vyvinuty snímače pro indikaci tlaku od 0 do 500 atm. Měřicí rozsah snímačů je určen tloušťkou membrány, odstupňovanou od 0,1 do 1 mm. Vhodnou úpravou snímače lze však rovněž snímat i velmi malé změny tlakových průběhů o celkové vysoké hodnotě. (Snímání protitlakem.) |
| Referencia | Prospekt, Tesla Brno 1960-1961
|
