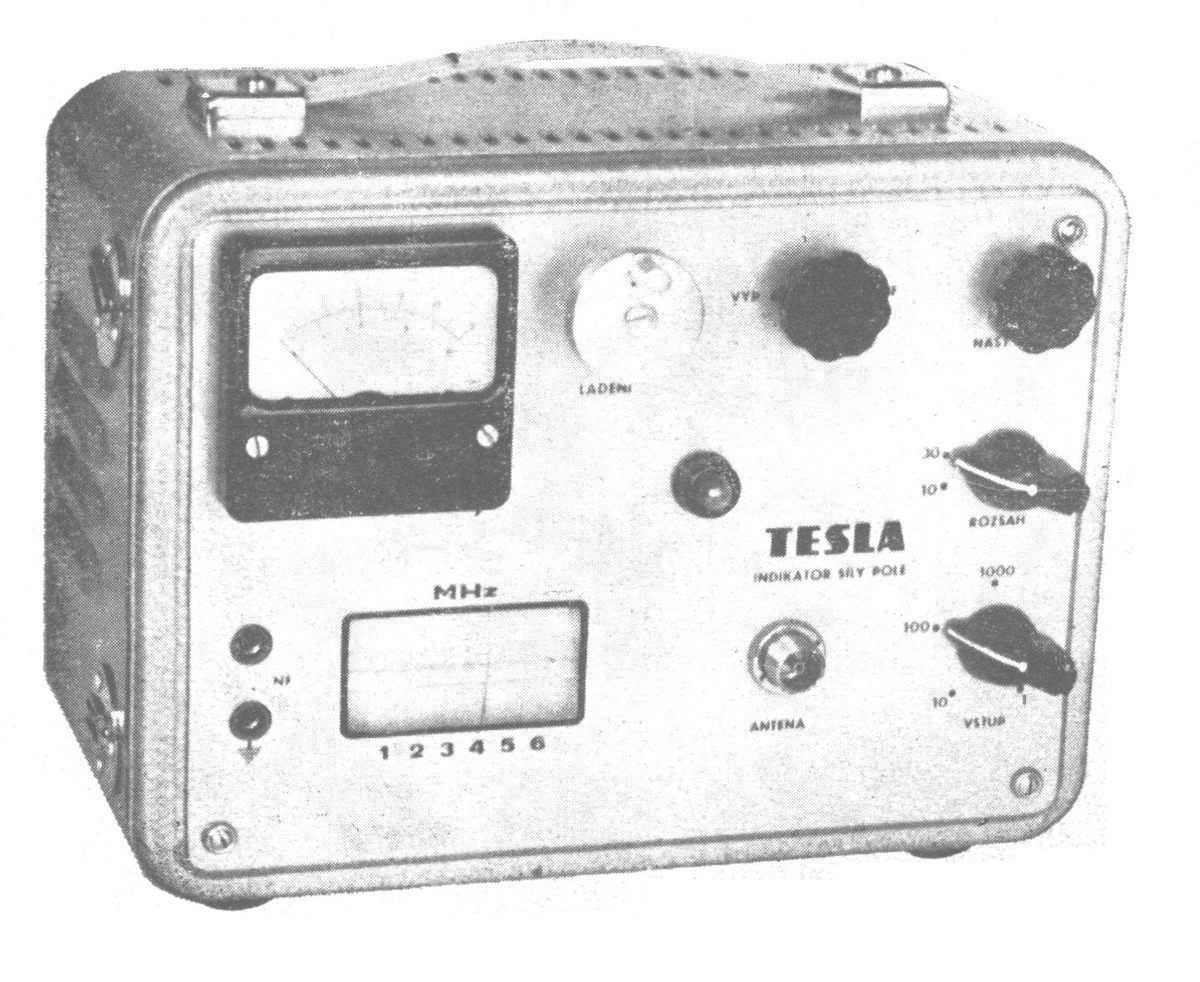

Tesla, BM389, Indikátor sily poľa (Merací prístroj)
Katalógy
Názov | BM389 |
Model | Indikátor sily poľa |
Výrobca | Tesla |
Výroba | od 1960? do |
Typ | Merací prístroj |
Osadenie |
|
Skrinka | Kov |
Varianty | |
Popis | Indikátor se používá ke stanovení intenzity elektromagnetického pole televizních a UKV vysílačů, k určení nejvýhodnějšího místa pro stavbu přijímací antény, k nastavení antény do správného směru, případně k přizpůsobení vedení mezi anténou a přijímačem. Přístroj je v podstatě speciální přijímač pracující v kmitočtovém rozsahu 35 až 240 MHz, na jehož výstupu je zapojeno měřidlo ve funkci indikátoru napětí. Citlivost v prvé polovině kmitočtového rozsahu je lepší než 30 juV, pro nejvyšší kmitočty rozsahu je lepší než 40 uV. Indikátor síly pole je konstruován v miniaturním přenosném provedení s napájením ze sítě přes převodní transformátor bezpečnostním napětím 48 V. Příslušenství tvoří tři nastavitelné dvojité dipóly, skládací stožár aj. |
Referencia | Prospekt, Tesla Brno 1960-1961
|
