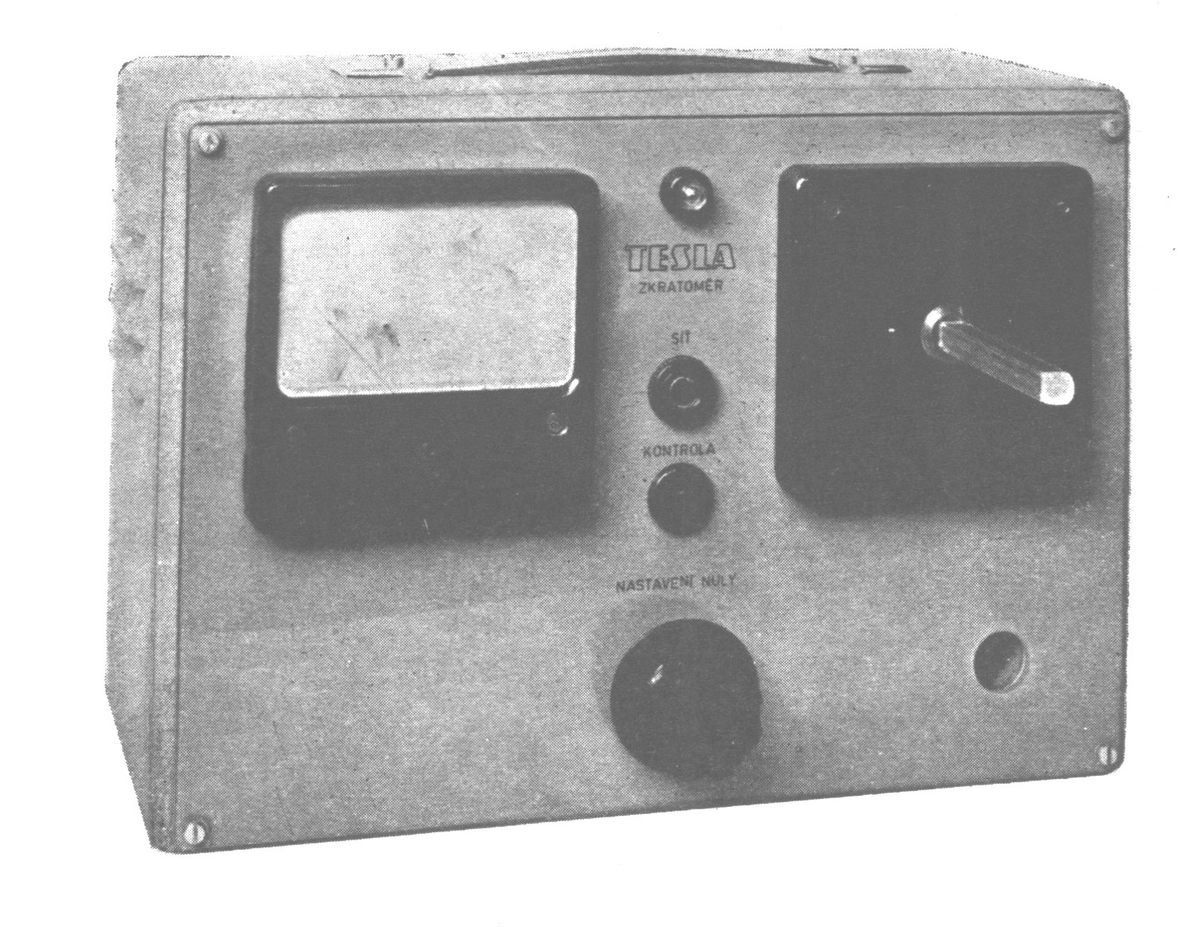

Tesla, BM295, Skratomer (Merací prístroj)
Katalógy
Názov | BM295 |
Model | Skratomer |
Výrobca | Tesla |
Výroba | od 1960? do |
Typ | Merací prístroj |
Osadenie |
|
Skrinka | |
Varianty | |
Popis | Slouží ke zjišťování zkratů mezi závity vzduchových nebo železových cívek před vložením jádra. Zkratoměr se osvědčuje při sériové výrobě vf cívek, reproduktorů, transformátorů, tlumivek aj. Přístroj pracuje na principu mostu, jehož ramena jsou tvořena laděným obvodem s indukčností s otevřeným jádrem ve tvaru zkušebního trnu a vinutím napájecího transformátoru s odbočkou. Změna tlumení automaticky dolaďovaného obvodu zkratem ve zkoušené cívce se projeví změnou rovnováhy mostu, což indikuje měřidlo. Tento princip vyniká velkou citlivostí, neboť lze indikovat zkraty jednoho závitu drátu 0 0,025 mm ve smyčce 0 25 mm. Způsob zapojení dolaďovaného obvodu a nízký pracovní kmitočet vylučují vliv kapacity měřené cívky no přesnost měření |
Referencia | Prospekt, Tesla Brno 1960-1961
|
