Tesla, BM261, TV generátor (Merací prístroj)
Katalógy
| Varianty | BM262: má vestavěn krystalový oscilátor pro slaďování mezifrekvence zvuku 5,5 MHz (podle CCIR). V ostatním provedení jsou oba typy shodné. |
| Popis | Generátor je určen ke kontrole a nastavování vf a nf zesilovačů, obrazového koncového stupně, mezifrekvence zvuku, diskriminátoru, řádkového a obrazového vychylování a nf části televizního přijímače. Vf oscilátor je plynule laditelný a obsahuje kmitočty prvního a třetího televizního pásma, všech mezifrekvencí a pásmo II. pro UKV. Pro kontrolu tv přijímačů s mezinosným systémem má vf oscilátor zvláštní rozsah 5 až 7 MHz. Zvláštním krystalovým oscilátorem 6,5 MHz je možno kontrolovat mezifrekvencí zvuku a rovněž kalibrovat stupnici vf oscilátoru. Zdroj pruhů je v podstatě multivibrátor, vyrábějící obdélníkové kmity o kmitočtu 300 až 600 Hz pro vodorovné pruhy a 75 až 175 kHz pro svislé pruhy. Pro kontrolu tónové části televizorů se používá signálu o kmitočtu 1 kHz. Napětí z vf oscilátoru je možno amplitudově modulovat signálem ze zdroje pruhů nebo z oscilátoru 1 kHz. Vf signál se přivádí přes plynulý a skokový dělič na výstupní koaxiální konektor 70 ohm. Modulační napětí jsou vyvedena zvlášť na nf zdířky s možností plynulé regulace. Výhodou přístroje je miniaturní přenosné provedení, jednoduchá obsluha a široké možnosti použití. |

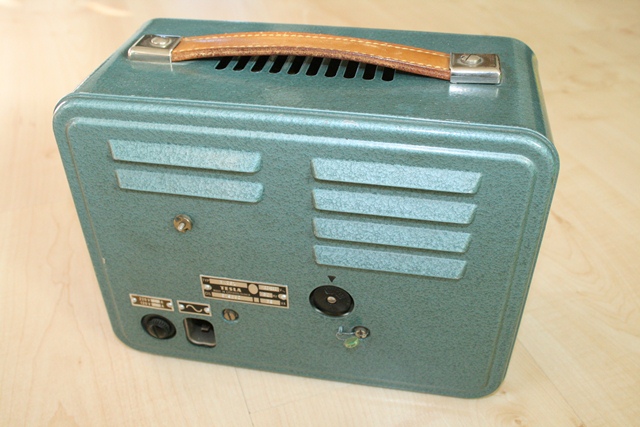

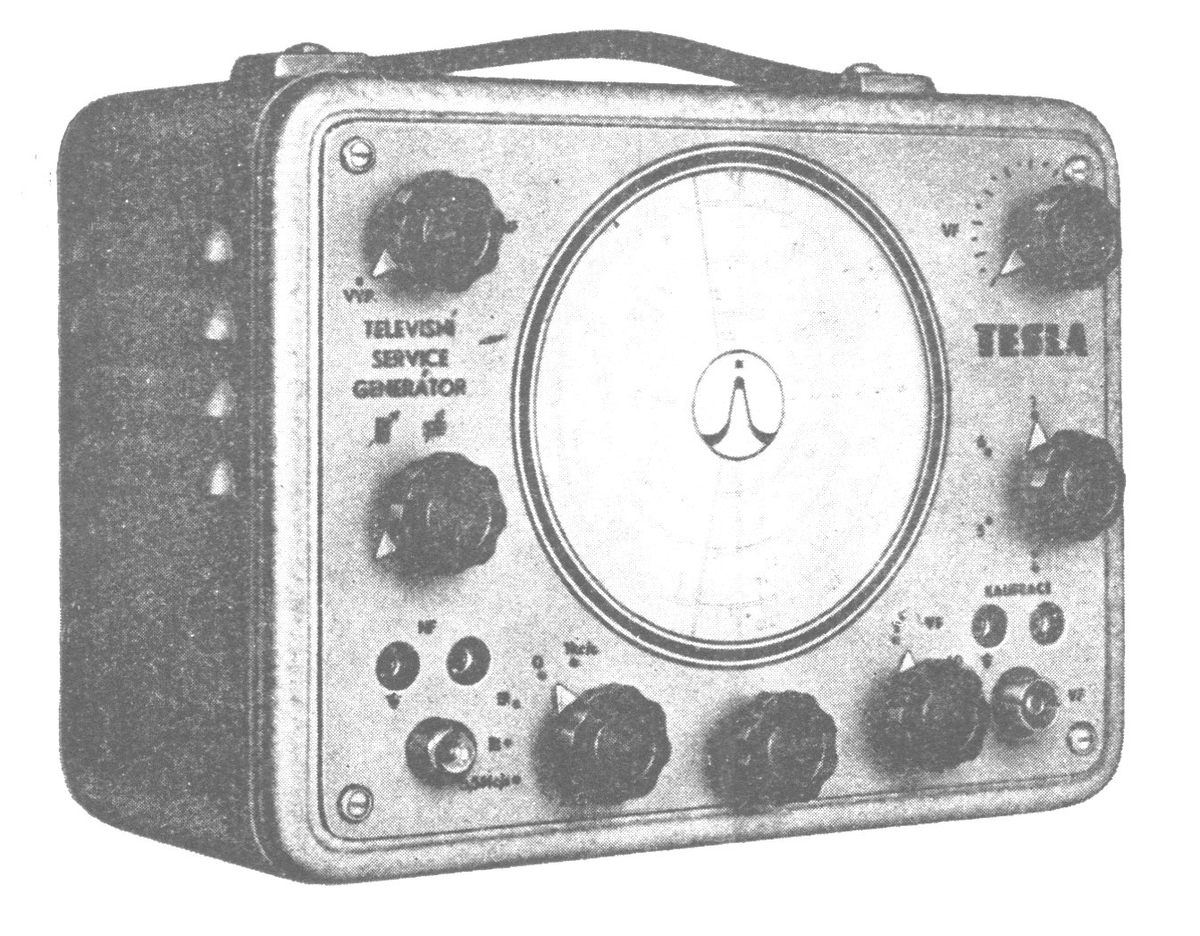

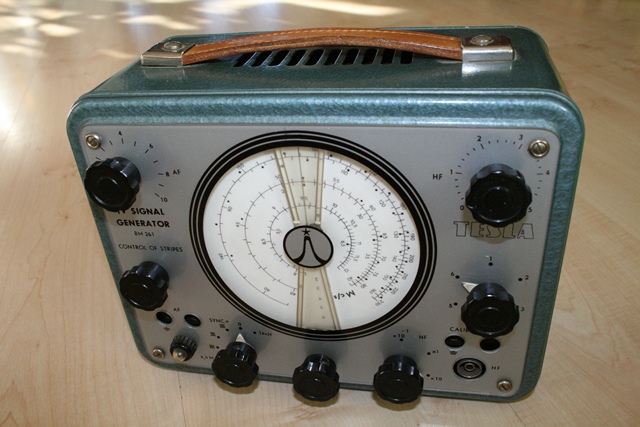

| Referencia | Prospekt, Tesla Brno 1960-1961. Foto: 78.102.53.176
|
