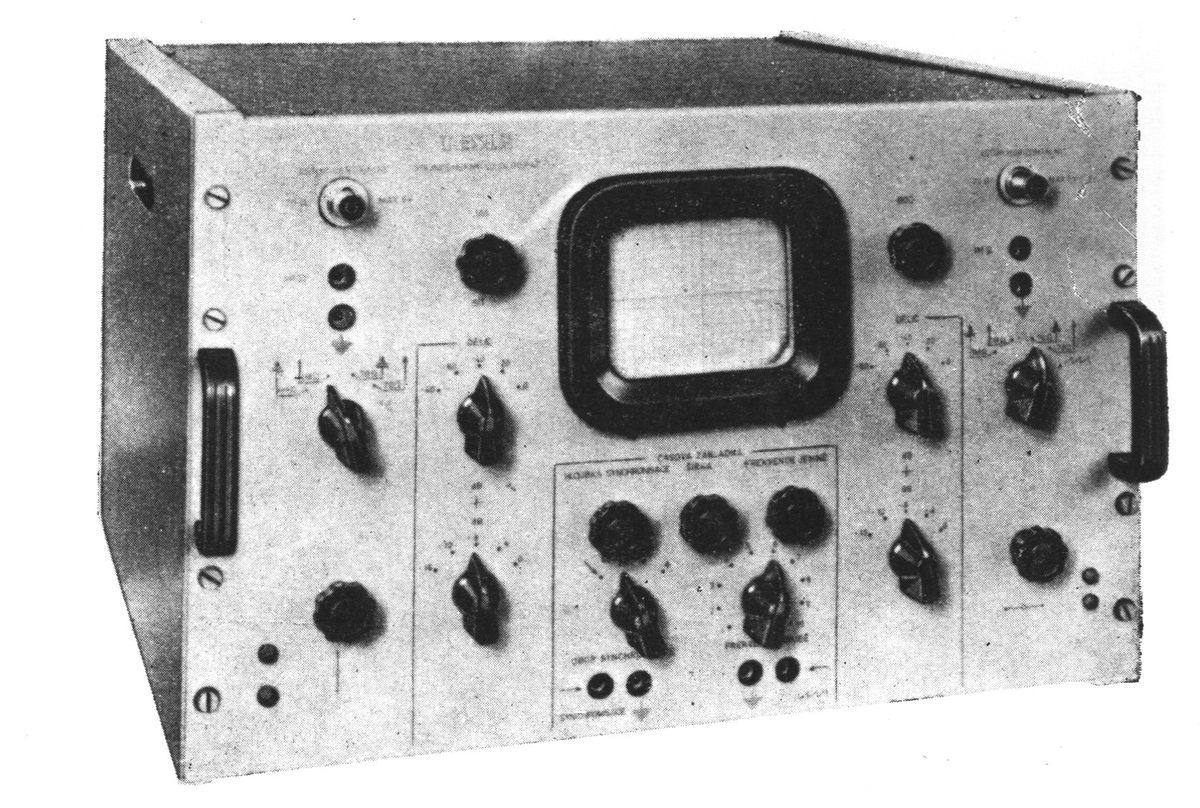

Tesla, BM243, Jednosmerný osciloskop (Merací prístroj)
Katalógy
| Názov | BM243 |
| Model | Jednosmerný osciloskop |
| Výrobca | Tesla |
| Výroba | od 1954? do 1960? |
| Typ | Merací prístroj |
| Osadenie |
|
| Skrinka | Kov |
| Varianty | |
| Popis | Laboratorní měrný širokopásmový oscilograf vhodný pro pozorování a studium okamžitých a periodických jevů. Technické parametry přístroje umožňují používání oscilografu v laboratořích a pracovnách všech oborů elektrotechniky, lékařství, chemie a dalších výzkumných odvětvích a provozech. Vertikální a horizontální zesilovače se konstrukčně neliší, jsou provedeny jako symetrické, čtyřstupňové zesilovače stejnosměrně vázané. Citlivost vertikálního zesilovače je 9 mV/cm pro střídavé a 25 mV/cm pro stejnosměrné napětí. Citlivost horizontálního zesilovače je 18 mV/cm pro střídavé a 50 mV/cm pro stejnosměrné napětí. Kmitočtová charakteristika vertikálního zesilovače 0 — 7,5 MHz ± 1 MHz — 3 dB + 1 dB; kmitočtová charakteristika horizontálního zesilovače 0—6,5 MHz +/-1 MHz -3dB +1dB. Cejchované vlastní děliče, vstupní impedance 1 Mohm/30 pF, synchronizace vnitřní a vnější, obrazovka 12QR50 (0 stínítka 120 mm), možnost modulace jasu paprsku. Časová základna 5 Hz až 500 kHz, napětí časové základny vyvedeno k dalšímu použití. |
| Referencia | Prospekt, Tesla Brno 1960-196., Prehľad výrobkov (servisný návod 1954), Tesla Brno, n.p.
|
