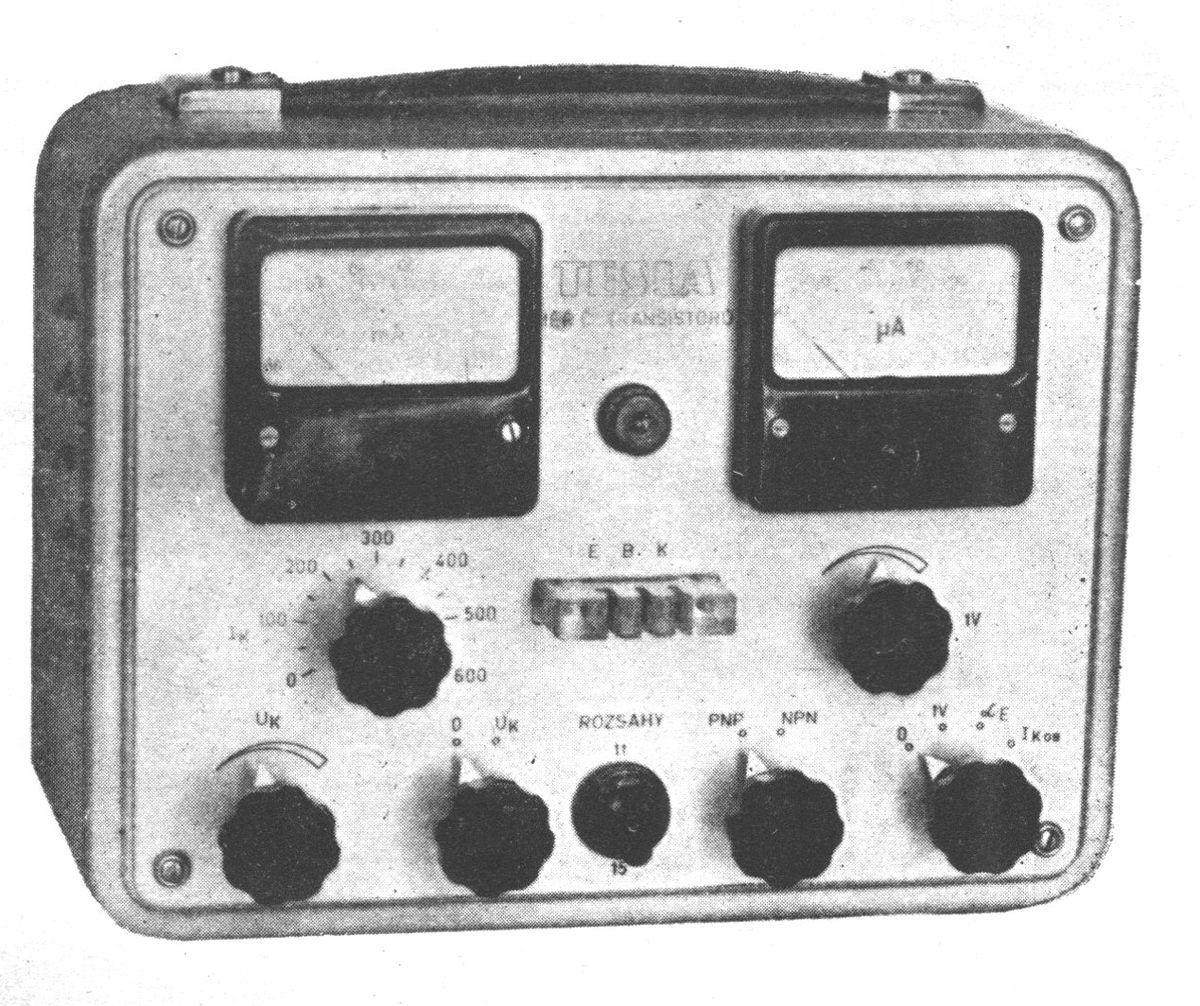

Tesla, BM372, Merač tranzistorov (Merací prístroj)
Katalógy
| Názov | BM372 |
| Model | Merač tranzistorov |
| Výrobca | Tesla |
| Výroba | od 1960? do |
| Typ | Merací prístroj |
| Osadenie |
|
| Skrinka | Kov |
| Varianty | |
| Popis | Miniaturní service přstroj, sloužící k zjišťování správné funkce transistorů typu PNP nebo NPN a hrotových germaniových diod. Kontrola transistorů se provádí měřením proudového zesilovacího činitele nakrátko v zapojení s uzemněným emitorem a měřením zpětného klidového proudu kolektoru v zapojení s uzemněnou bází transistorů do kolektorové ztráty 1 W. Kontrola hrotových germaniových diod se provádí měřením velikosti proudu v propustném a nepropustném směru. Zkoušečem transistorů lze rovněž měřit výstupní charakteristiky transistorů s uzemněným emitorem; Ik = f(Uk); Ib = konst. Přístroj je osazen dvěma transistory a má následující technická data: alfaE = 0 až 500; Ikob = 0 až 500 mikroA; alfaE je měřeno s přesností ± 10% při kmitočtu f = 50 Hz. alfaE lze měřit i při vyšších kmitočtech (50 Hz až 20 kHz) při použití vnějšího zdroje. Pracovní bod transistoru lze nastavit v rozmezí kolektorového napětí a proudu Uk = 0 až 20 V; Ik = 0 až 50 mA. |
| Referencia | Prospekt, Tesla Brno 1960-1961
|
