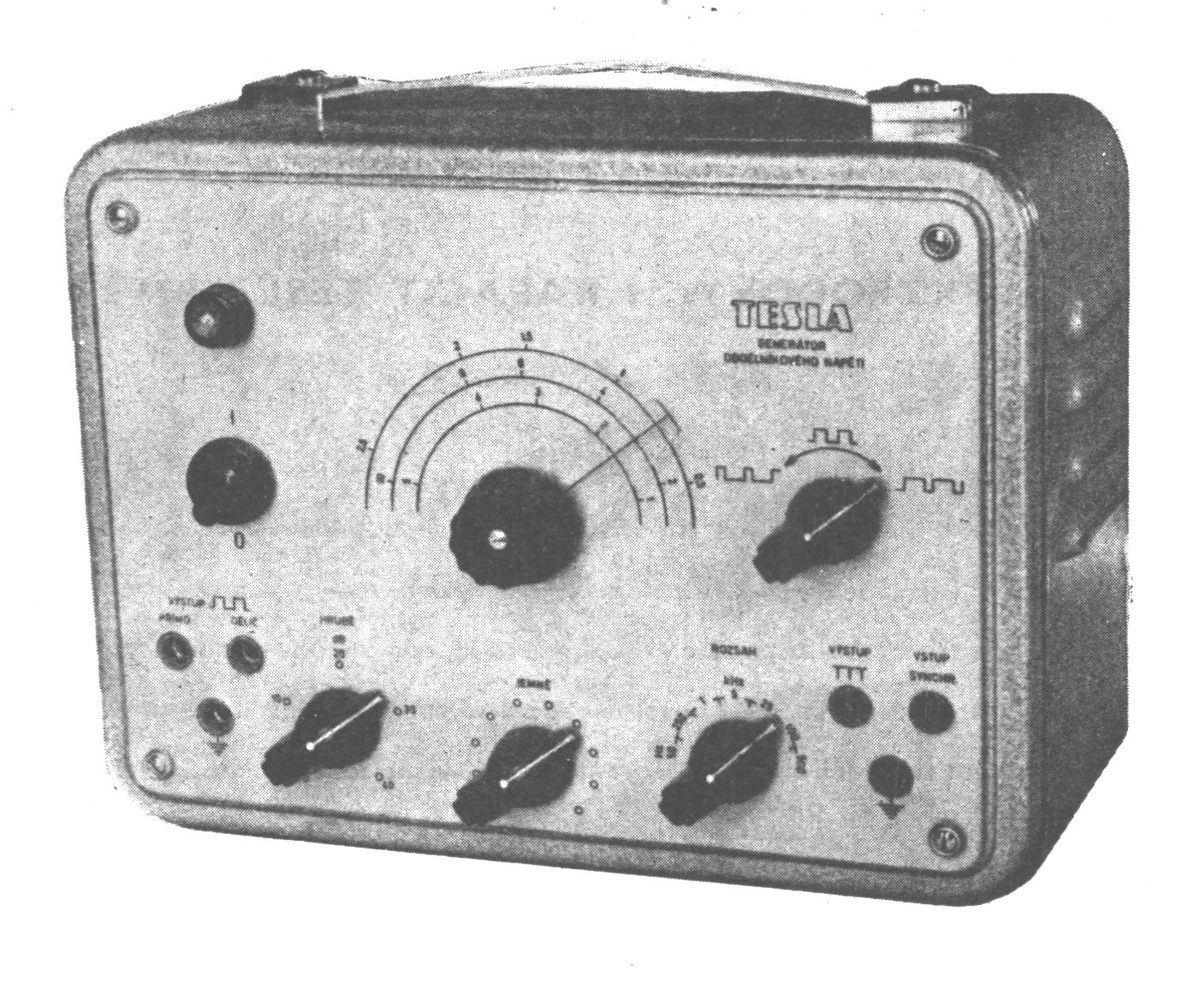

Tesla, BM371, Generátor obdĺžnikového napätia (Merací prístroj)
Katalógy
Názov | BM371 |
Model | Generátor obdĺžnikového napätia |
Výrobca | Tesla |
Výroba | od 1960? do |
Typ | Merací prístroj |
Osadenie |
|
Skrinka | Kov |
Varianty | |
Popis | Generátor obdélníkových napětí je zdroj střídavého napětí pravoúhlého tvaru s širokým kmitočtovým rozsahem. Použití generátoru je velmi rozsáhlé pro laboratorní i opravářské práce v nízkofrekvenční, televizní, radiolokační technice, v technice elektronických počítacích strojů apod. Generátor lze použít pro zjišťování správné funkce elektronických měřičů kmitočtu, voltmetrů, dekád a počítačů a pro modulaci UKV signálních generátorů. Další použití má ve funkci generátoru spouštěcích impulsů a pro současnou kontrolu amplitudové a fázové charakteristik aktivních i pasivních čtyřpólů. Kmitočtový rozsah 50 Hz až 500 kHz (6 podrozsahů), možnost synchronizace z vnějšího zdroje Výstupní napětí 1 mVšš až 3,16 Všš, výstupní Impedance 500 ohm. Výstup krátkých strmých impulsů ke spouštění časové základny oscilografu apod. |
Referencia | Prospekt, Tesla Brno 1960-1961
|
Vytvorené: 12.11.2011
