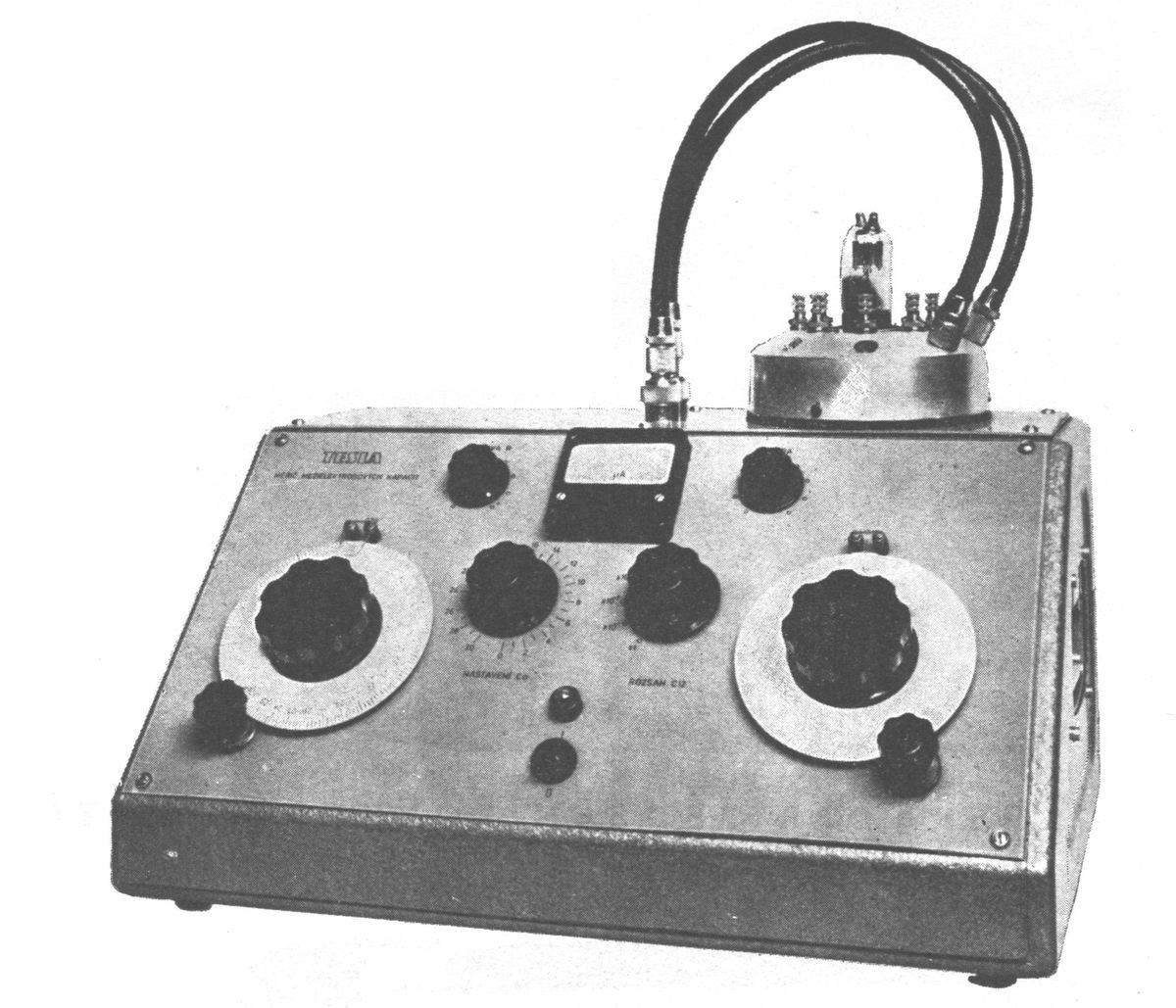

Tesla, BM296, Merač medzielektrófových kapacít (Merací prístroj)
Katalógy
Názov | BM296 |
Model | Merač medzielektrófových kapacít |
Výrobca | Tesla |
Výroba | od 1960? do |
Typ | Merací prístroj |
Osadenie |
|
Skrinka | |
Varianty | |
Popis | Přístroj je určen k měření mezielektrodových kapacit elektronek ve studeném stavu. Je možné jej však použít i pro měření dvoupólových a třípólových (průchozích) malých kapacit různých součástek. Měření různých kombinací kapacit elektrod je usnadněno vhodnými adaptory. Kapacity elektrod proti zemi se měří jako dvoupólové kapacity substitucí na rezonančním okruhu. Ve stejném zapojení objímky elektronky se současně měří průchozí kapacita (jako třípólová) v mostním obvodu. Rozsah měření paralelní kapacity 0 - 31 pF ± 1 pF -0,5 pF. Rozsah měření průchozí kapacity 2x10-4 až 20 pF ± 2.5% ± 5x10-5 pF. |
Referencia | Prospekt, Tesla Brno 1960-1961
|
