Tesla, BM342, Merač rezonancie (Merací prístroj)
Katalógy
| Názov | BM342 |
| Model | Merač rezonancie |
| Výrobca | Tesla |
| Výroba | od 1960? do |
| Typ | Merací prístroj |
| Osadenie |
|
| Skrinka | Kov |
| Varianty | BM342A |

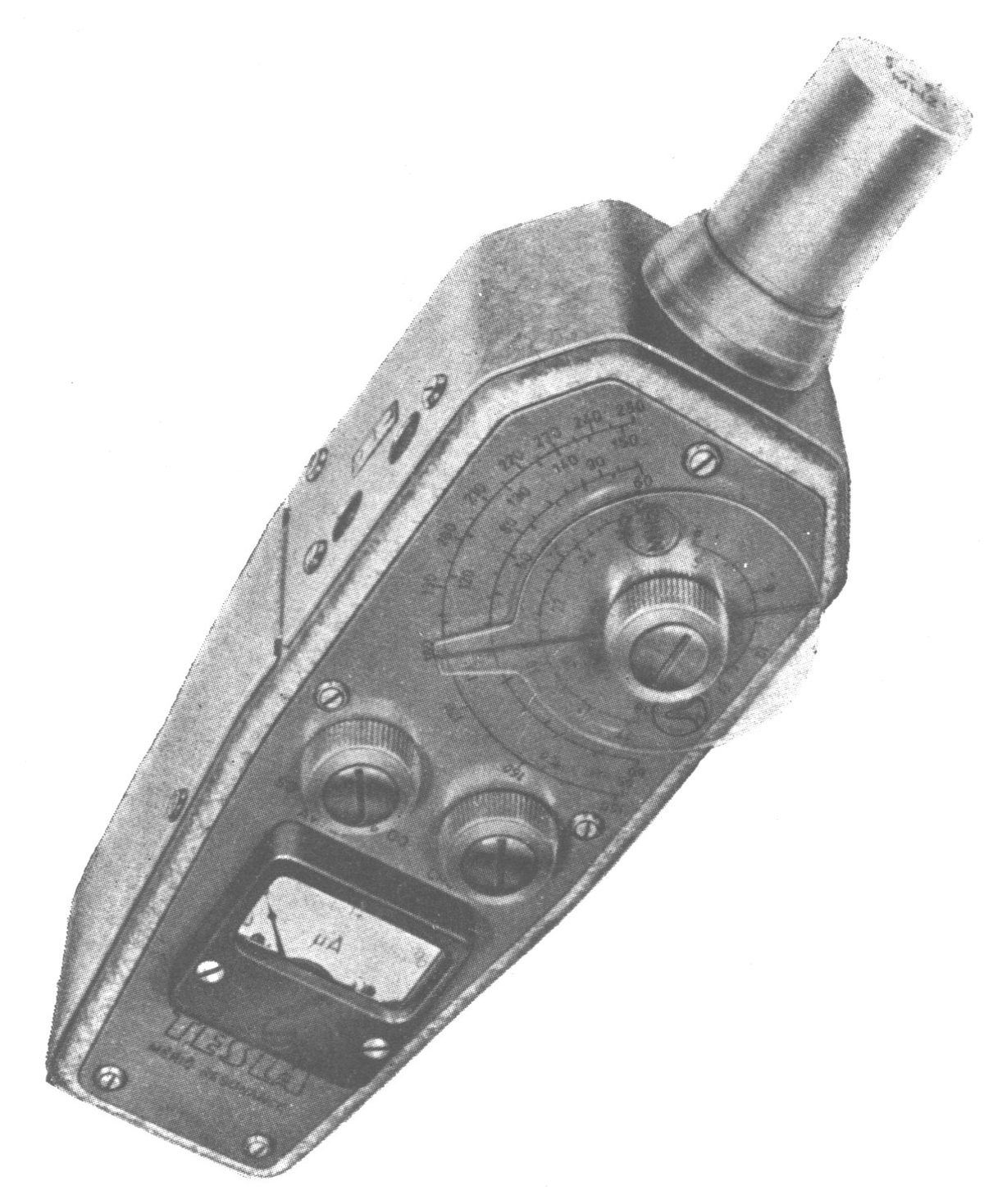

| Popis | Je v podstatě oscilátor kmitající v širokém kmitočtovém rozsahu, v jehož mřížkovém obvodu je indikační přístroj pro sledování mřížkového proudu. Při měření se kmitavý obvod měřiče rezonance váže induktivně s měřeným kmitovým obvodem a vzájemné sladění se projeví poklesem mřížkového proudu, který indikuje zabudované měřidlo. Přístroj lze použít pro rychlé měření rezonančních kmitočtů LC obvodů kmitajících i nekmitajících, v rozsahu 5 — 250 MHz. Je možné jej rovněž použít jako absorpčního nebo záznějového vlnoměru (přijímače), jako amplitudově modulovaného pomocného oscilátoru při slaďování UKV a televizních přijímačů. Samostatně může měřit vlastní rezonanci tlumivek a při použití pomocné známé indukčnosti nebo kondenzátoru je možné měřit i kapacity a indukčnosti.

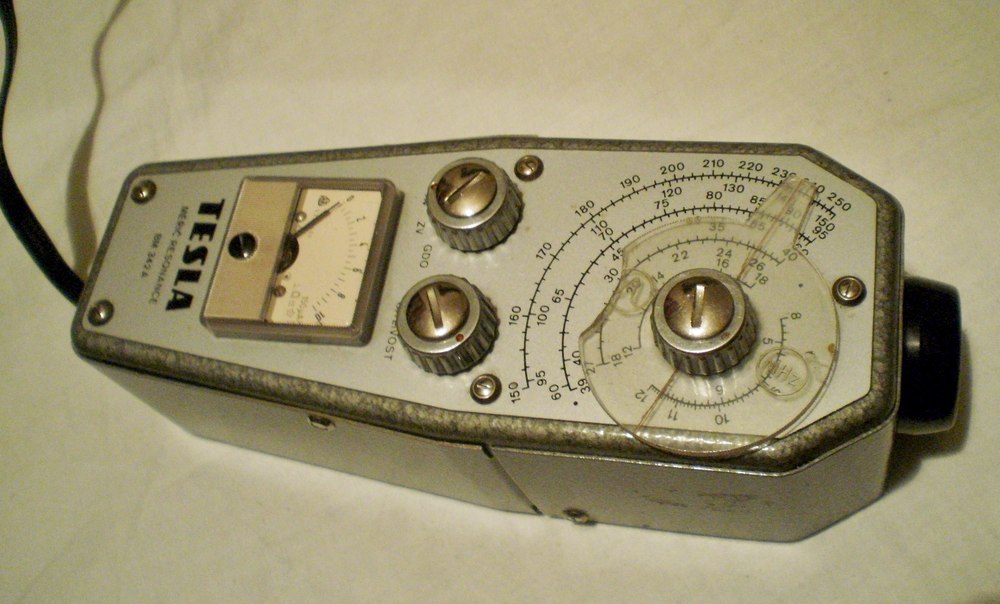

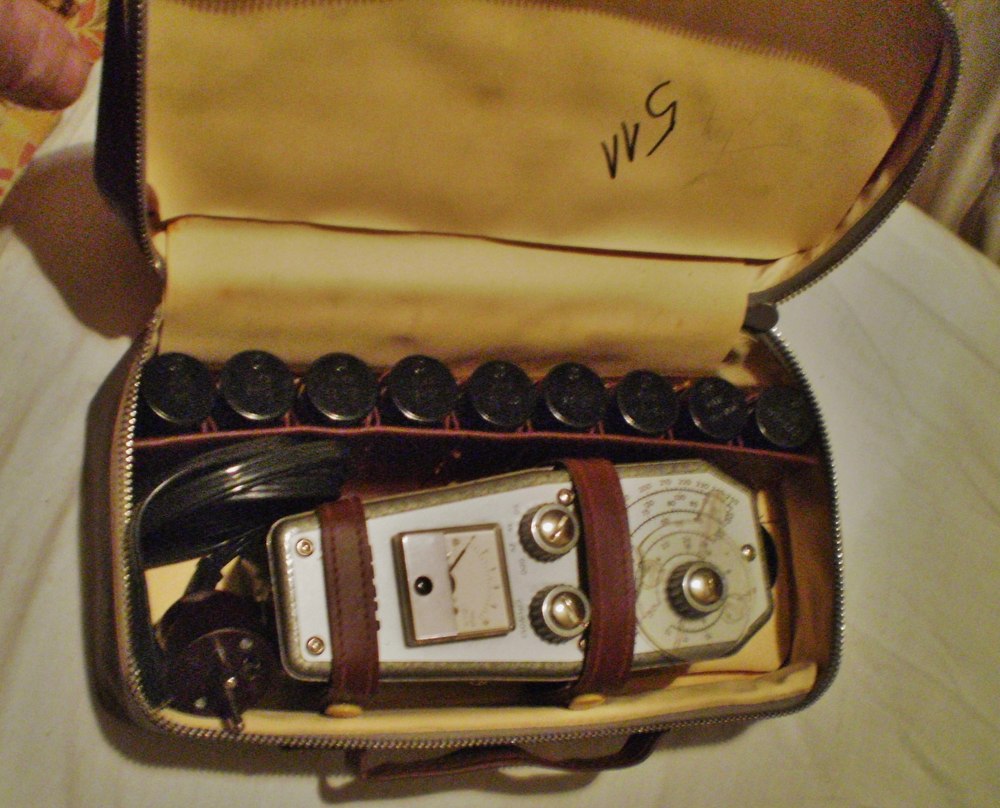

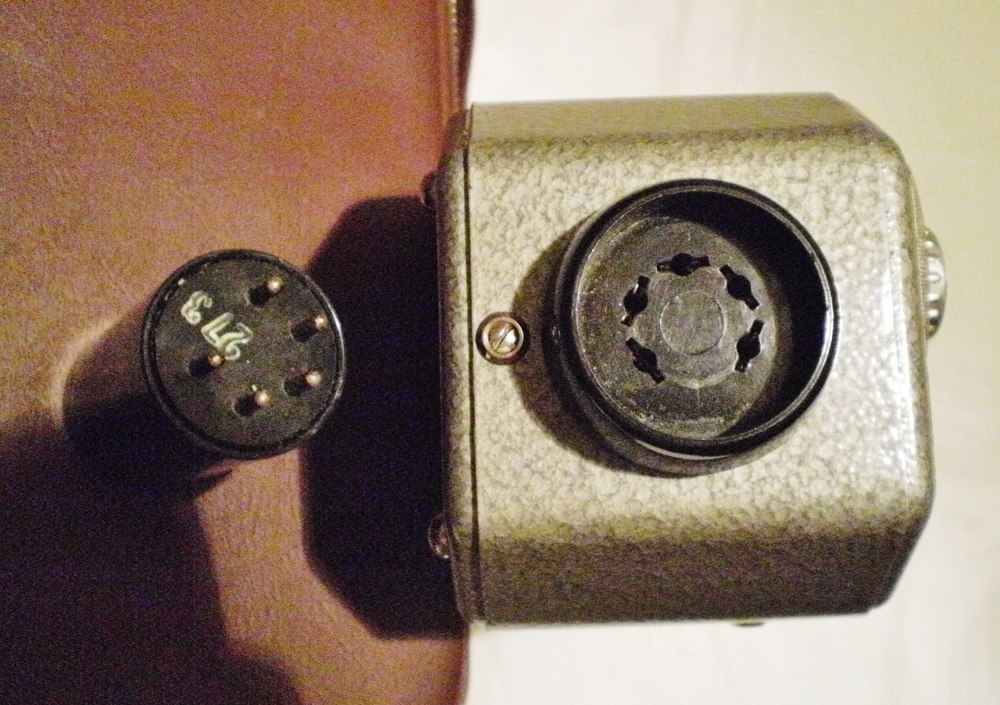

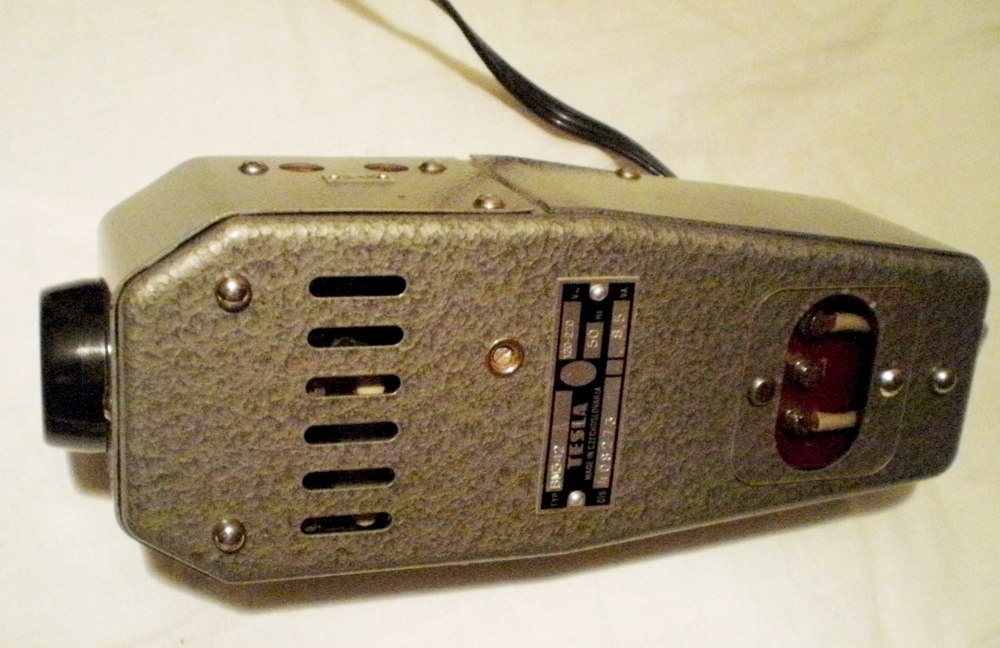

Přístroj je konstruován včetně síťového napáječe jako jeden miniaturní celek. Váha cca 1,20 kg. Pro jednotlivé rozsahy má 8 snadno výměnných cívek; jako indikátor mřížkového proudu slouží mikroampérmetr, což zpřesňuje odečítání rezonance. Přesnost cejchování kmitočtu je ± 1,5%. |
| Referencia | Prospekt, Tesla Brno 1960-1961. Foto: P.Gábriš, ČR
|
