Tesla, BM370, Osciloskop(Merací prístroj)

Tesla, BM370, Osciloskop (Merací prístroj)

Katalógy

Varianty

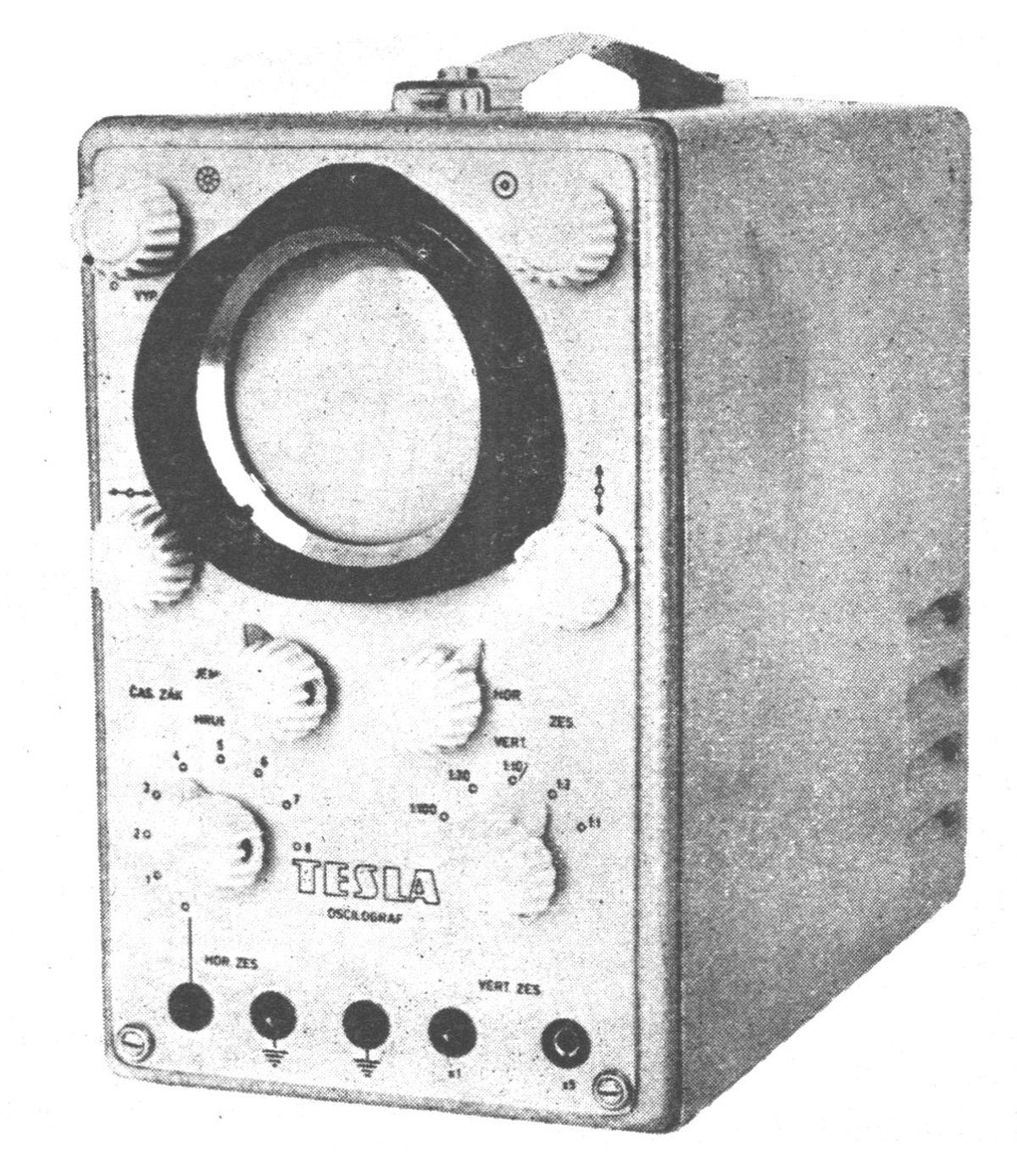

Popis	Oscilograf Tesla BM 370 je určen k pozorování a studiu periodických střídavých napětí, hlavně průběhů s velmi strmými nástupními hranami, přičemž se uplatní jeho široký kmitočtový rozsah a dobré vlastnosti při přenosu impulsů. Při pozorování nf napětí s nízkou amplitudou se uplatní možnost zvýšení citlivosti. Přístroj je svým miniaturním přenosným provedením určen pro opravářskou práci, jeho vlastnosti umožňují použití i při běžných měřeních v laboratoři nebo ve výrobě. Základní součástí oscilografu je obrazová elektronka 7QR20 (DG7-52A, průměr stínítka 70 mm) s příslušnými zesilovači, generátorem časové základny a napáječi. Dvoustupňový svislý zesilovač umožňuje měření v kmitočtovém rozsahu 1 Hz až 5 MHz, citlivost je lepší než 50 mV/cm, nebo při rozsahu 1 Hz až 200 kHz a citlivostí lepší než 15 mV/cm. Vodorovný zesilovač má kmitočtový rozsah 10 Hz— 200 kHz, citlivost 500 mV/cm, časová základna pracuje v rozsahu 20 Hz-150 kHz. Přístroj má vnitřní synchronizaci pevně nastavenou, výstup pilového napětí, vstup pro modulaci jasu paprsku a antireflexní filtr pro pozorování při denním světle.
Referencia	Prospekt, Tesla Brno 1960-1961
