Tesla, BM270, AM FM generátor (Merací prístroj)
Katalógy

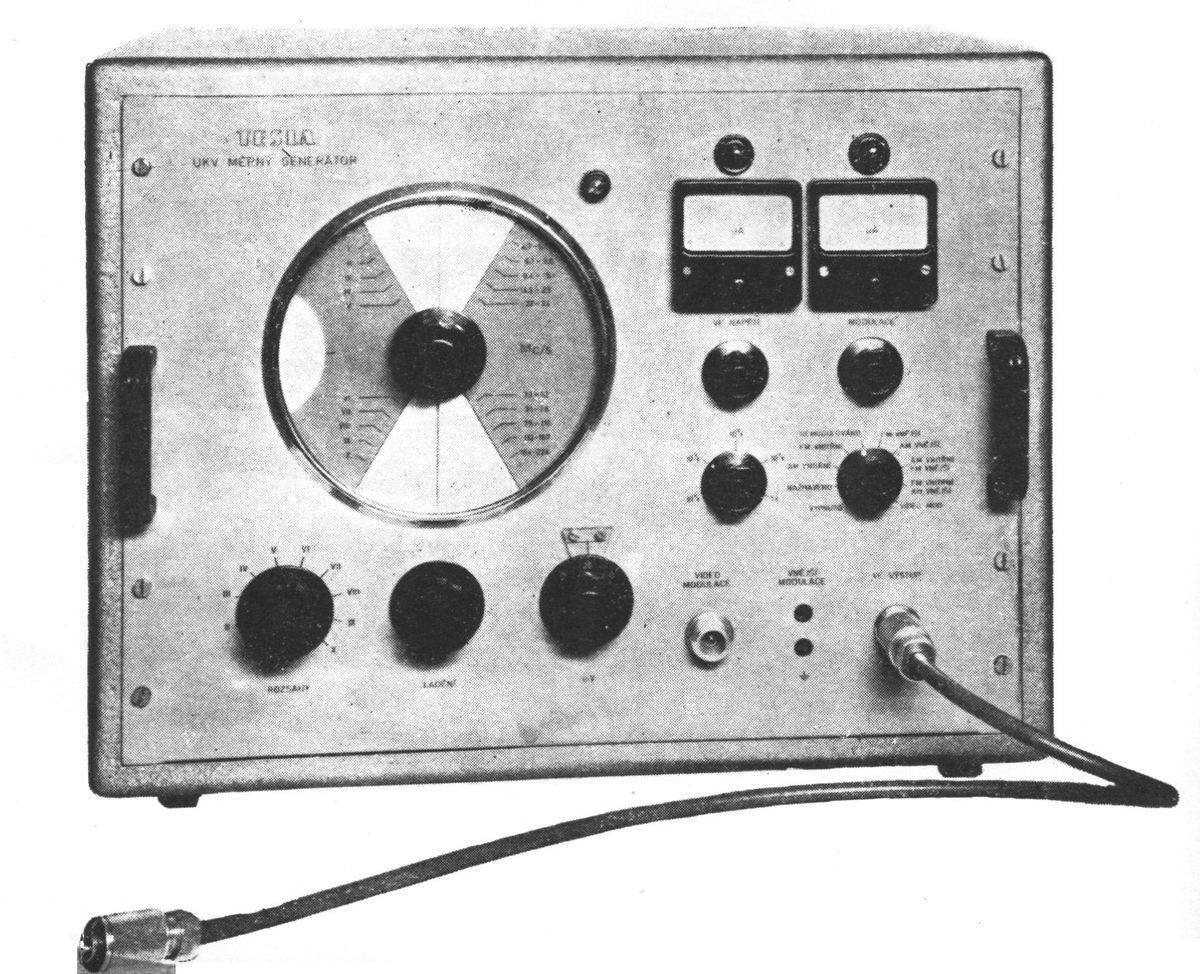

Názov BM270
Model AM FM generátor
Výrobca Tesla
Výrobaod 1960? do
TypMerací prístroj
Osadenie
Skrinka Kov
Varianty
PopisGenerátor je určen především pro měření citlivosti a skresiení přijímačů s amplitudovou a kmitočtovou modulací a s videomodulací. Lze jím provádět kontrolu kmitočtové charakteristiky přijímače, šíře pásma vstupních i mezifrekvenčních obvodů apod. Pomocí současné AM a FM nosného signálu je možné vyšetřovat vlastnosti omezovačů a vliv přídavné AM na skresiení signálu u FM přijímačů. Vf napětí o kmitočtu 4 — 230 MHz (10 rozsahů) a přesnosti ± 1% lze kmitočtově modulovat reaktanční elektronkou zapojenou jako proměnná indukčnost a výsledný signál odvádět přes aperiodický stupeň, plynulý a dekadický dělič na výstupní konektor. Kmitočtovou modulaci lze volit buď vnitřní (f = 1 kHz), nebo vnější (f = 20 Hz - 20 kHz) s kmitočtovým zdvihem 0 až 100 kHz. Amplitudovou modulaci lze nastavit rovněž buď vnitřní (f = 1 kHz), nebo vnější (f = 20 Hz — 20 kHz) s hloubkou modulace 0 až 80 %• Vf napětí lze také modulovat videosignálem 10 Hz — 6,5 MHz přiváděného z vnějšího zdroje. Výstupní napětí je nastavitelné v rozsahu 0,5 juV — 50 mV při zátěži 70 ohm.
ReferenciaProspekt, Tesla Brno 1960-1961
Vytvorené: 12.11.2011
