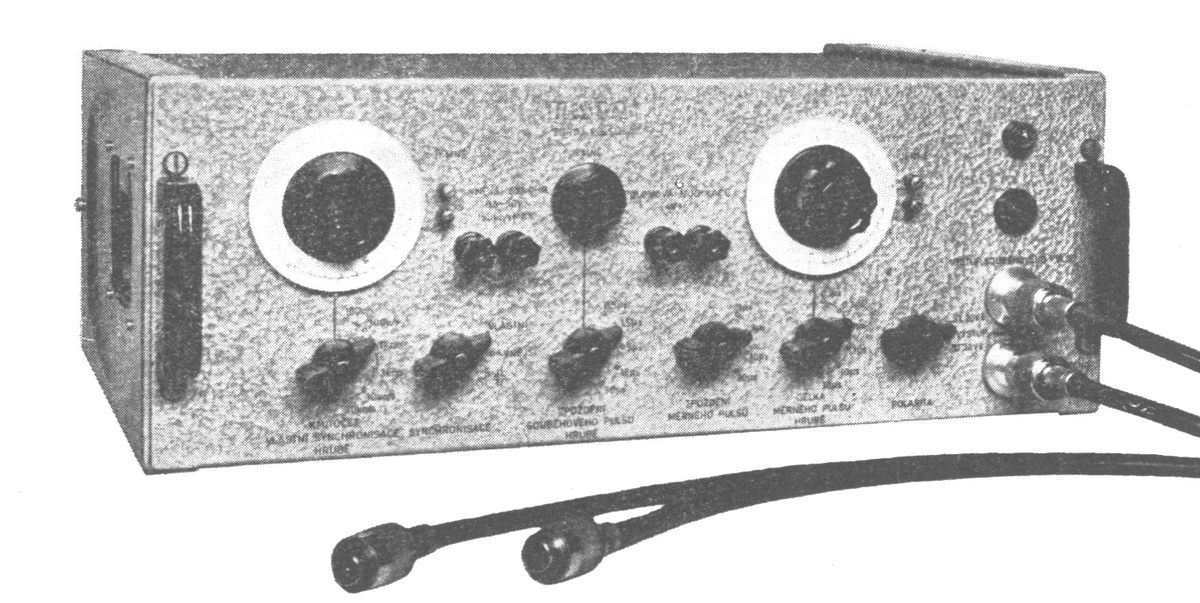

Tesla, BM412, Zdroj impulzov (Merací prístroj)
Katalógy
Názov BM412
Model Zdroj impulzov
Výrobca Tesla
Výrobaod 1960? do
TypMerací prístroj
Osadenie
Skrinka Kov
Varianty
PopisPřístroj je zdrojem měrných a souběhových impulsů, jejichž časové zpoždění vůči spouštěcímu impulsu lze nezávisle nastavit. Měrné a souběhové impulsy jsou tedy vůči sobě časově posouvatelné. Časové zpoždění měrného impulsu vůči spouštěcímu impulsu 1,5 — 3 — 10 — 30 usec. Měrné impulsy mají volitelnou polaritu, plynule proměnnou šířku od 0,1 do 30 miksec a lze je polohově modulovat. Výstupní napětí impulsu při zátěži 70 Q je min. 8 Všš. Souběhové impulsy mají konstantní šířku 0,25 miksec a kladnou polaritu. Časové zpoždění souběhového impulsu vůči spouštěcímu 1 — 50 miksec. Generátor impulsů lze spouštět buď spouštěcími impulsy z vestavěného volnoběžného muitivibrátoru s plynule měnitelným kmitočtem, externím napětím se sinusovým nebo obdélníkovým průběhem, případně kladnými nebo zápornými napěťovými impulsy.
ReferenciaProspekt, Tesla Brno 1960-1961
