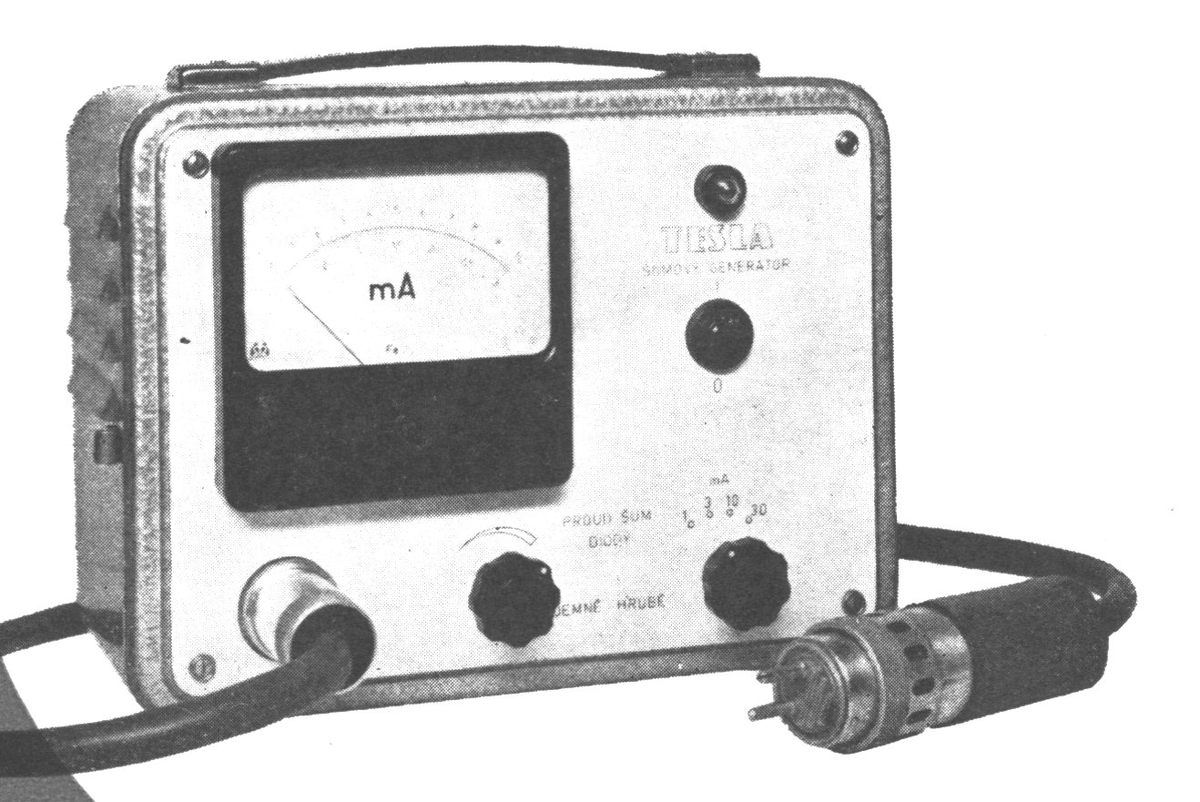

Tesla, BM410, Šumový generátor (Merací prístroj)
Katalógy
Názov BM410
Model Šumový generátor
Výrobca Tesla
Výrobaod 1960? do
TypMerací prístroj
Osadenie
Skrinka Kov
Varianty
PopisPřístroj je určen pro měření mezní citlivosti přijímačů (šumového čísla) v kmitočtovém rozsahu od 100 kHz do 500 MHz. Šumový generátor je zdrojem šumového napětí souvislého spektra, jehož mezní kmitočty jsou dány prvky použitých obvodů. Vlastním zdrojem šumu je šumová dioda, což je vakuová přímo žhavena dioda s wolframovým vláknem, pracující v oblasti nasyceného proudu, čímž představuje zdroj o vysokém vnitřním odporu, tj. zdroj konstantního proudu. Regulace šumového napětí se provádí změnou žhavicího příkonu. Šumový generátor sestává ze zdroje napětí pro šumovou diodu, který je vestavěn v miniaturní kovové skříni, šumové diody v sondě a výměnného pracovního odporu v nástavci. Předností miniaturního šumového generátoru je jednoduchá obsluha a možnost měření mezní citlivosti přijímačů se symetrickým i nesymetrickým vstupním obvodem.
ReferenciaProspekt, Tesla Brno 1960-1961
