Minerva, 395W (Rádio)
Katalógy
Názov 395W
Model
Výrobca Minerva
Výrobaod 1939 do
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieEK3, EF9, EBL1, EM1, AZ1
Zapojenie pätíc elektróniek

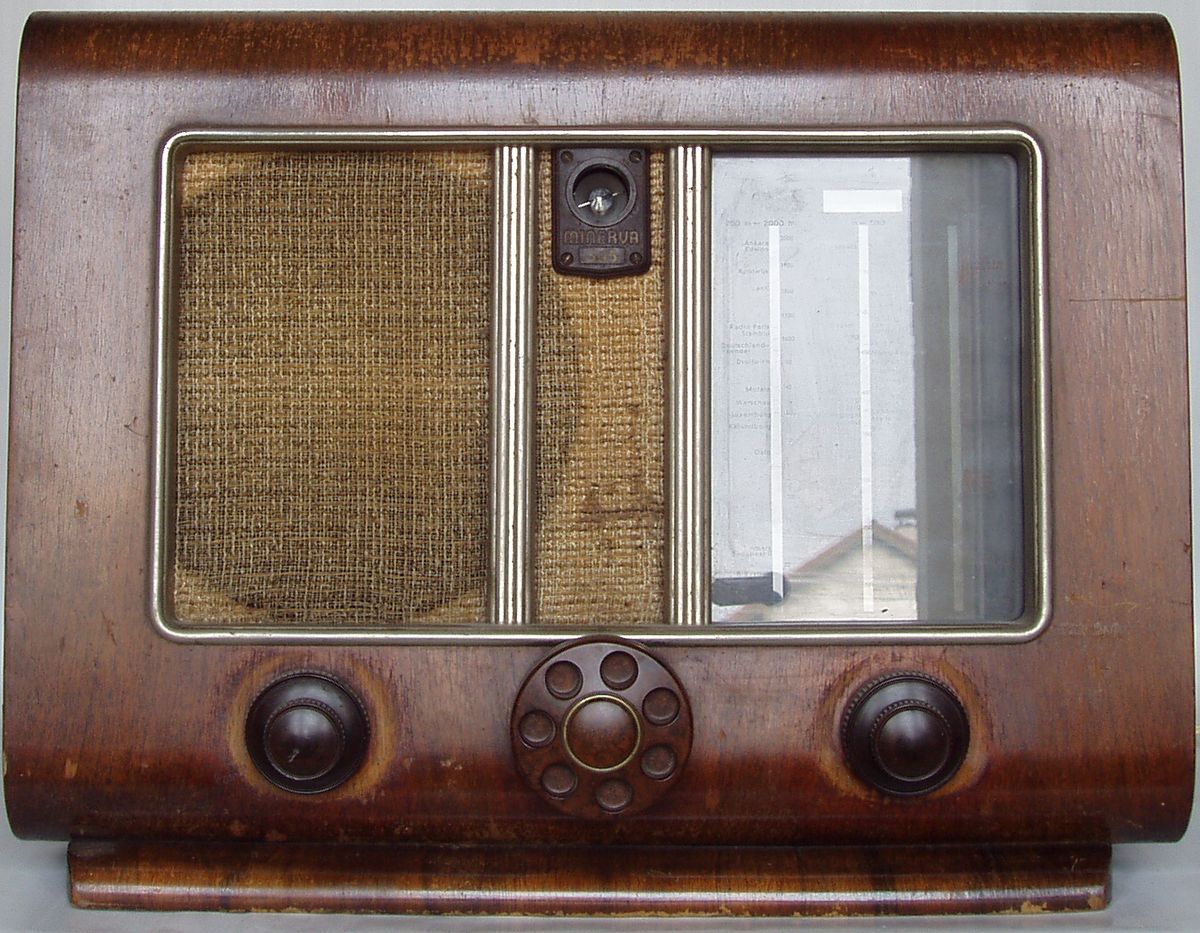

Skrinka Drevo
Varianty

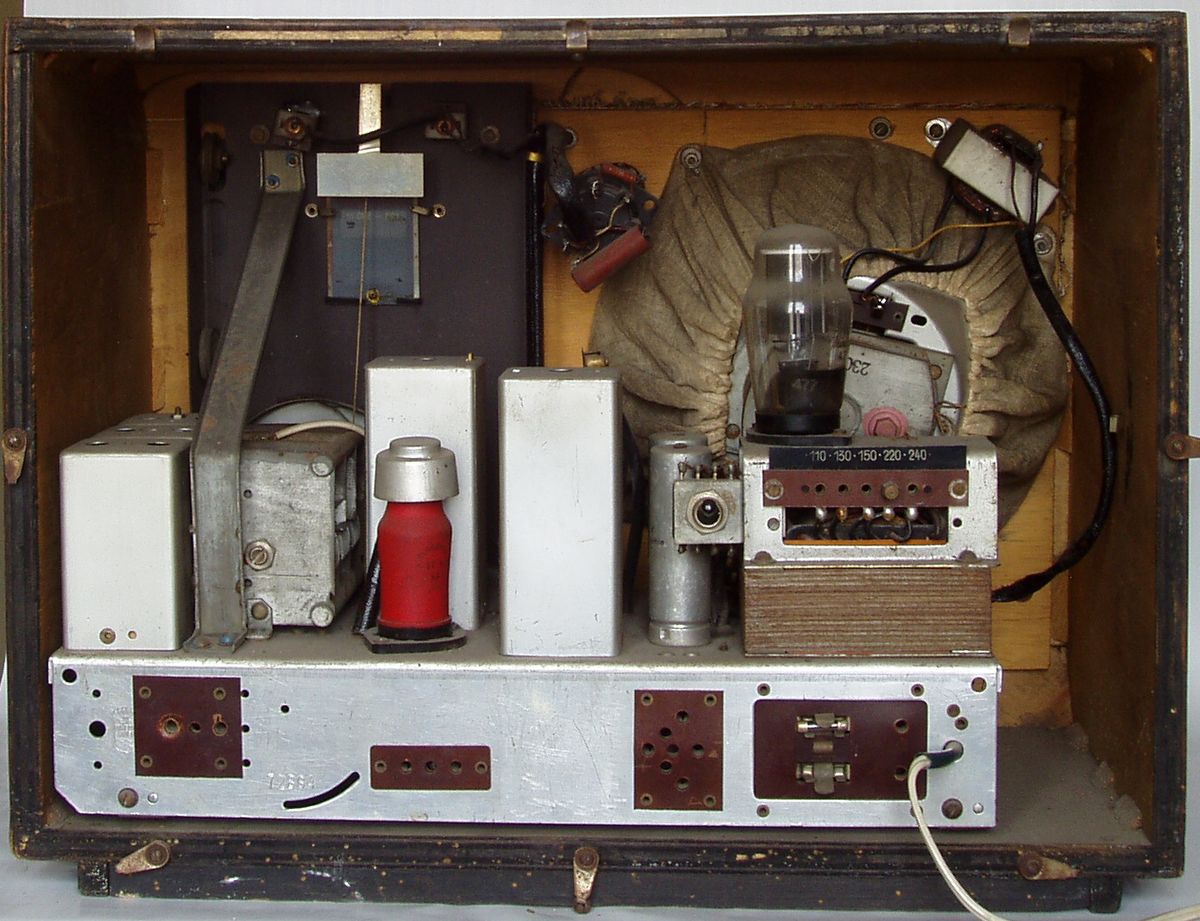

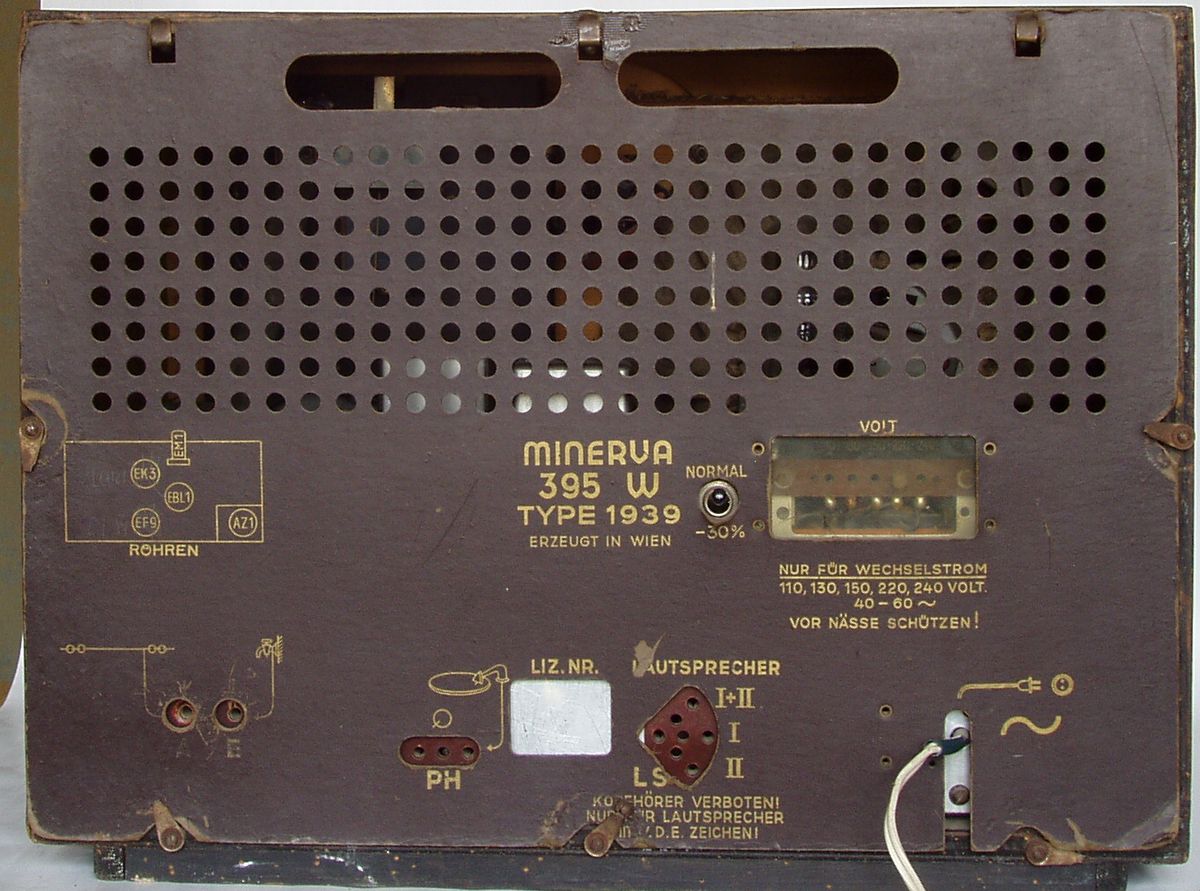

Popis7 okruhový superhet, ladění triálem na všech pásmech, směšovač s oktodou EK3, mezifrekvence (asi) 120 kHz, v první mf propusti řízení selektivity pohyblivou vazební cívkou spřaženou s knoflíkem tónové clony,mf zesilovač s EF9, detekce na diodách EBL1, nf koncový stupeň EBL1 přímo za detekcí, bez nf předzesílovače. Vstup pro gramofon, nf výstup anoda EBL1 pro připojení externího výstupního trafa.
ReferenciaFoto a popis: Václav Koza, ČR
Cena
Vytvorené: 16.10.2011
