Tesla, 4316U, Devín (Televízor)
Katalógy
Názov 4316U
Model Devín
Výrobca Tesla
Výrobaod 1959 do 1960
TypTelevízor
OsadeniePCC84, PCF82 x 2, PABC80, PL82 x 2, EF80 x 3, ECC82, PL81, PY83, DY86, 430QP44
Zapojenie pätíc elektróniek
Skrinka Drevo
Varianty4102U - Mánes 4103U - Aleš

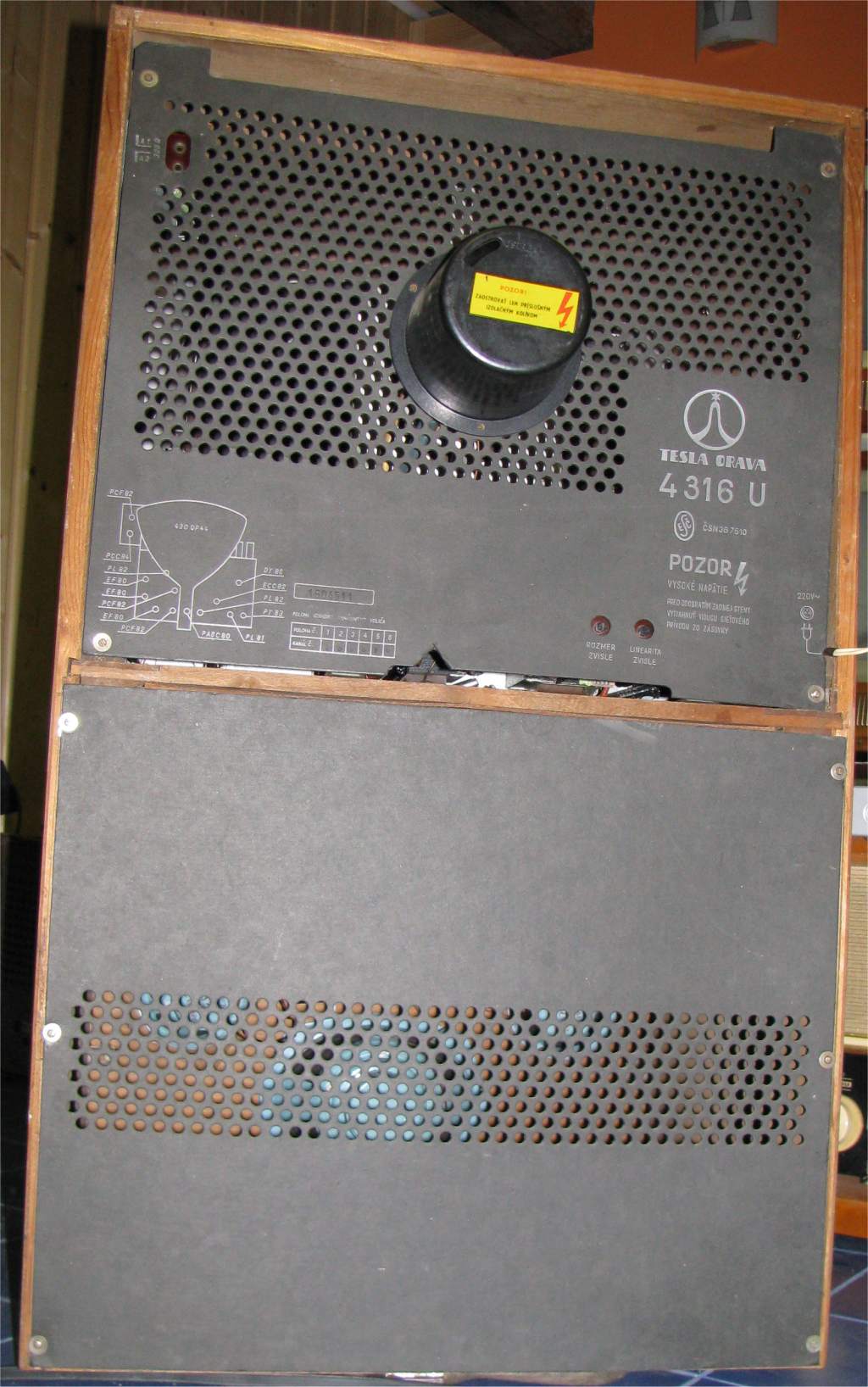

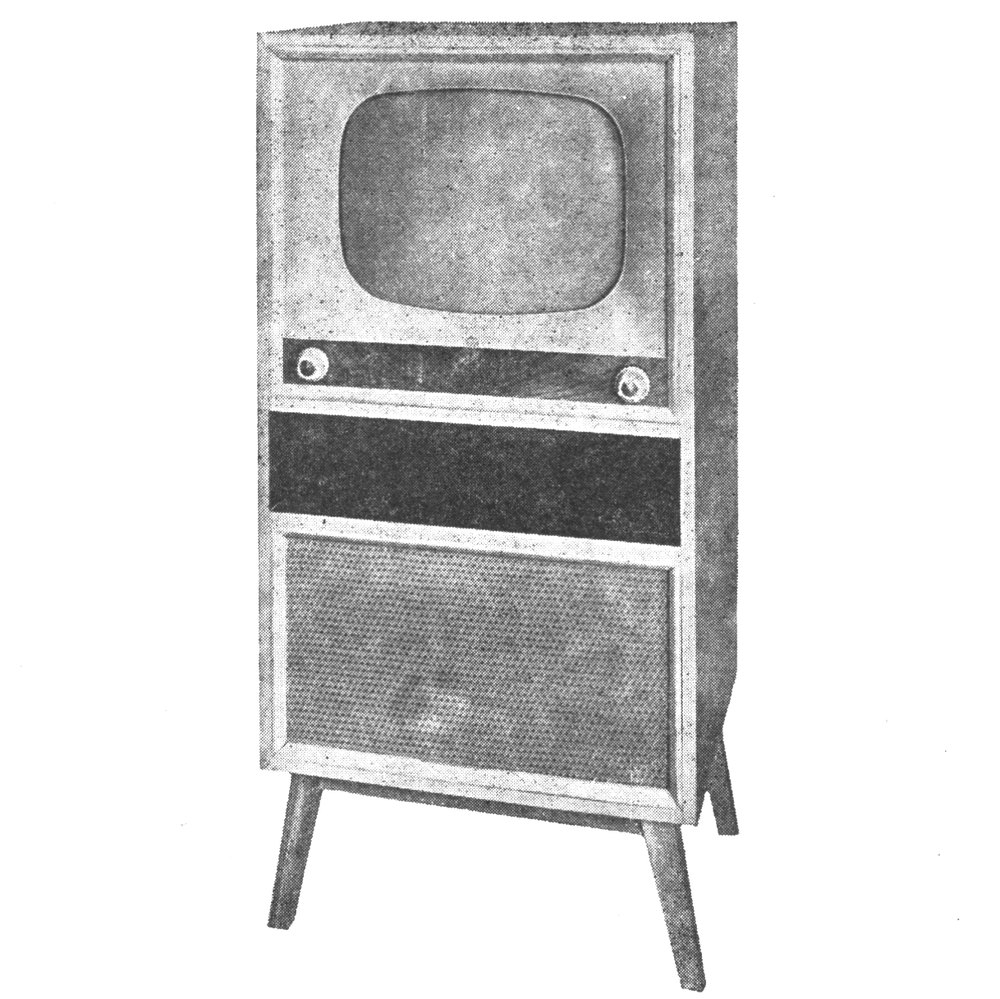

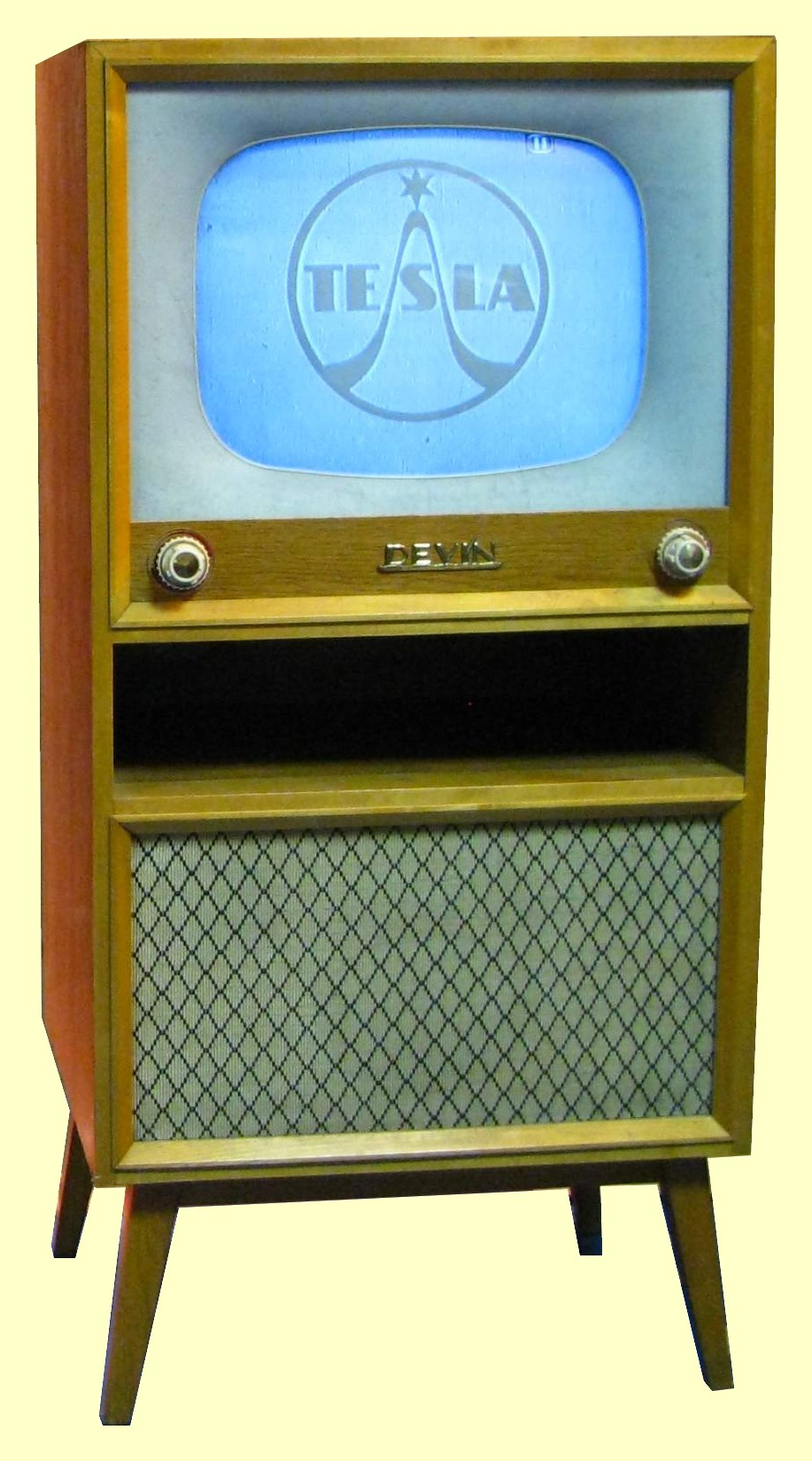

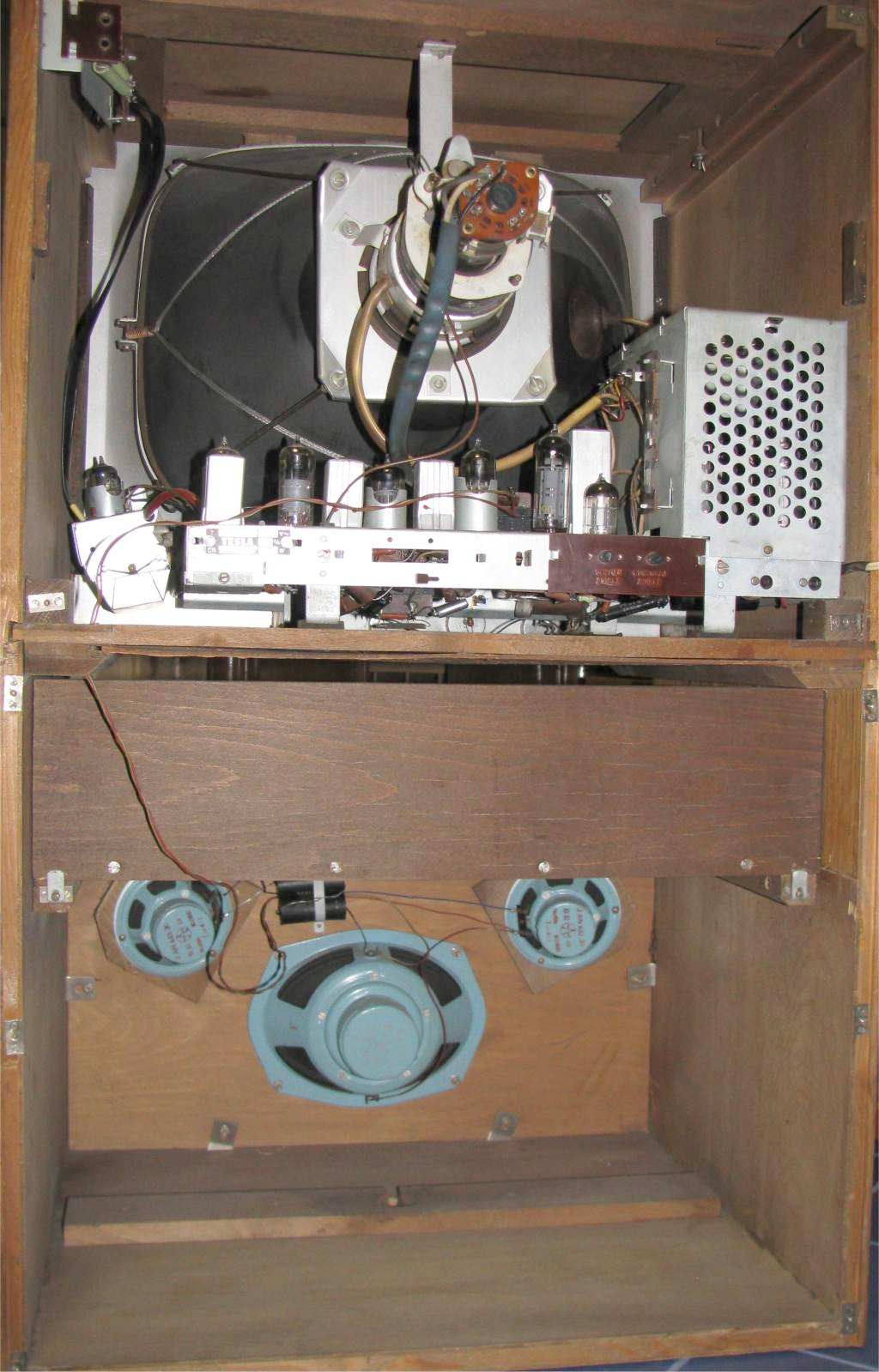

Popis6-ti kanálový superhet využívájící chassis 4102U Mánes. Osazeno 6 vybraných kanálů jejichž seznam je uveden na zadní stěně. Ovládací prvky hlasitost s vypínačem a přepínání kanálu jsou zepředu, kontrast, obě synchronizace a jas jsou přístupné pod přední hranou. Dřevěná skříň stojanového provedení s poličkou na podstavci. Jeden oválný a dva výškové reproduktory. Dvoustupňový obrazový a jednostupňový zvukový MF zesilovač, který však odebírá signál až z anody obrazového zesilovače. Vazba mezi detektorem až obrazovou je jednak galvanická a jednak kapacitní, přenáší se tak částečně stejnosměrná složka demodulovaného signálu. Řízení kontrastu změnou předpětí VF zesilovače kanálového voliče a prvního stupně MF doplněné obvodem AVC. Snímkový i řádkový rozklad využívá blokovacích oscilátorů, řádkový je doplněn automatických řízením kmitočtu, tzv. synchroguide. Obrazovka o uhlopříčce 43cm. Papírové zadní stěny i stěna pod televirem
ReferenciaE.Kottek. Českosl. rozhlasové a televízní přijímače, I. a II.
Foto a popis: 193.179.240.18
Servisný návod Tesla, n.p. 1959
Vytvorené: 10.1.2011
