Tesla, TR3, (export) (Rádio)
Katalógy
Názov TR3
Model (export)
Výrobca Tesla
Výrobaod 1969? do
TypRádio
Vlnové rozsahy SV, KV, VKV
Osadenie
Skrinka Kov, Plast (VIC:BATER)
Servisný návod, Schéma, Návod na obsluhu
VariantyÚprava vkv na CCIR. Padingy zvýšit na 27 pF, oba tranzistory dát na GF507 (AF109-239). U oscilátora dát z emitora na zem 22pF. Z oscilátorovej cievky odvinúť 1 závit odspodu i z vrchu. Cievku ladenej priepuste previnúť dat 3.5zav. o priemere 0.8mm a paralelne k nej 15pF kondík. (Túto cievku ladit feritovým jadrom). Prípadne zmenšit vstupný kondík z 12pF na 8.2pF. Takto to robili vTesle Blava.

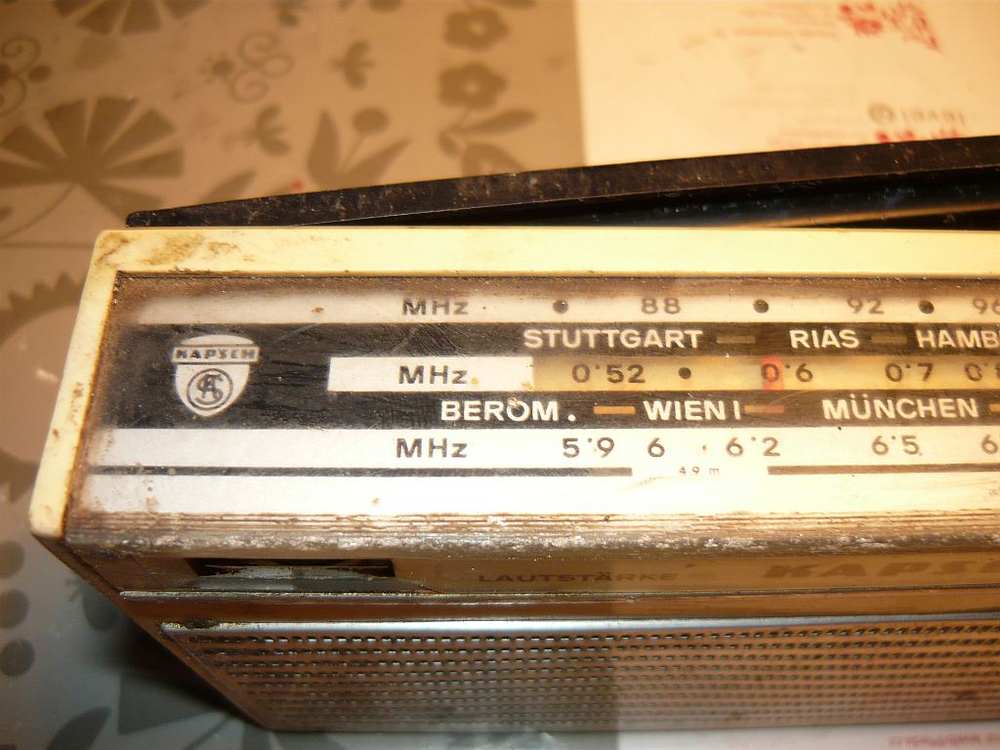

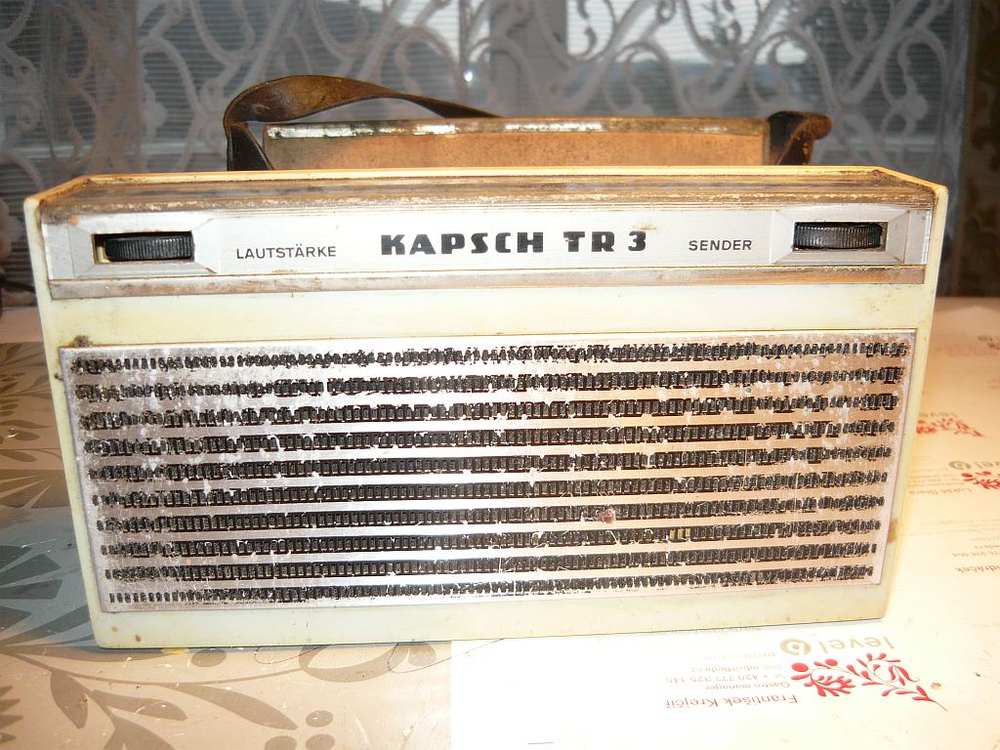

PopisJedná se o Dolly v exportní verzi pod označením KAPSCH. Rozsahy má SV, KV a VKV do 104 MHz. Popis je v němčině. Kottek se o takovýchto přjímačích vždy zmiňuje pouze jako exportní verze bez udání exportního názvu přijímače.
ReferenciaFoto a popis: V.Balek, ČR
Vytvorené: 8.1.2011
