Tesla, 4001A (Televízor)
Katalógy
Názov 4001A
Model
Výrobca Tesla
Výrobaod 1953 do 1957
TypTelevízor
Osadenie6F32 x 8, 6B31, 6BC32, 6L31 x 2, 6CC31 x 3, 6L50, 1Y32T, 6Z31, AZ4 x 2, 25QP20
Zapojenie pätíc elektróniek
Skrinka Drevo
Servisný návod, Schéma, Postup renovácie
Varianty4001A-b 4001A-c 4001A-c3, 4002A s rádiom

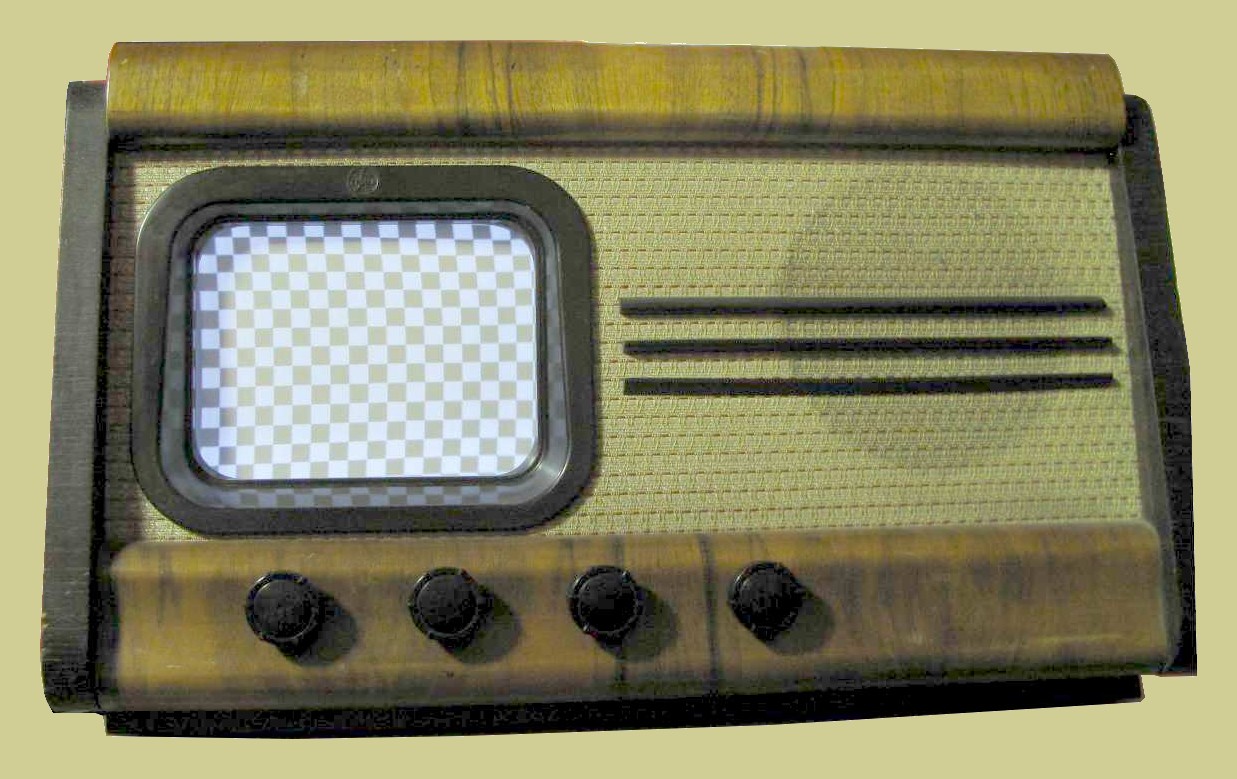

PopisPrvní Československý televizní příjímač určený pro příjem jednoho televizního kanálu (č. 1, případně č. 2) s přímým zesílením, s přímou synchronizací obrazu, vybavený napájecím zdrojem umožňujícím provoz na 220 i 120V. V příjímači je kulatá obrazovka s průměrem stínítka 25cm (v bakelitovém rámečku má obraz rozměry asi 20x15cm) s elektromagnetickým vychylováním a elektromagnetickým zaostřováním. Knoflíky zepředu ovládají ostření, jas, kontrast a hlasitost. Síťový vypínač je na pravém boku skříně a na levém jsou pak pod víčkem ovládací prvky synchronizací a geometrie obrazu. Televizory se vyráběli v několika sériích, které se liší drobnými změnami v zapojení a použitými součástkami. Varianty pak byly vybaveny vypínačem obrazové části.
ReferenciaE.Kottek: Českosl. rozhlasové a televízní přijímače I, SNTL 1961
Text a foto: M.Pátek, ČR
Vytvorené: 4.1.2011
