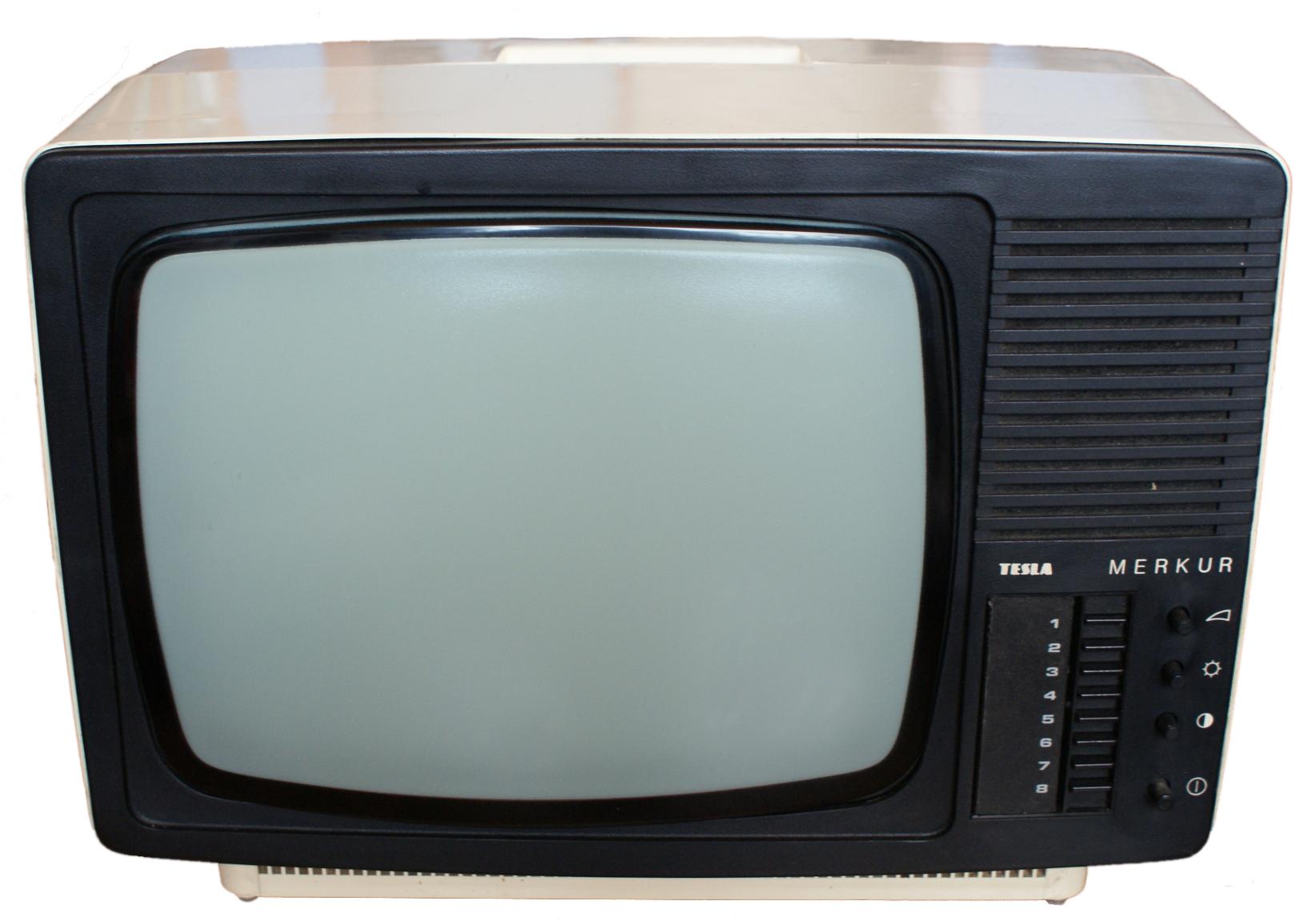

Tesla, 4160AB, Merkur (Televízor)
Katalógy
Názov 4160AB
Model Merkur
Výrobca Tesla
Výrobaod 1985 do 1988
TypTelevízor
OsadenieA31-120W
Skrinka Plast
Servisný návod, Schéma, Návod na obsluhu, Dobový letáčik

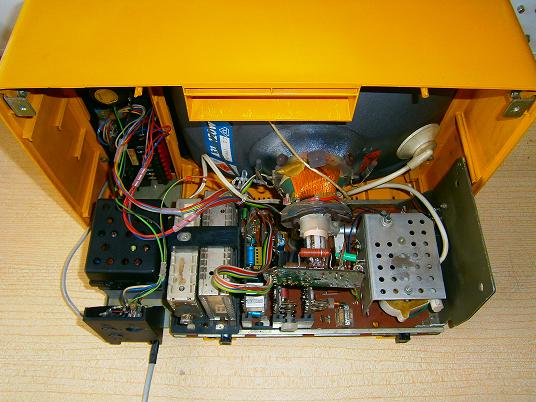

Varianty4162AB Merkur 2 je inovovaná verzia televízora 4160AB Merkur. Merkur 4160AB měl několik variant klišé základní desky (modul K), které vycházely z typu vn trafa. Starší deska s označením 6PB00245 03 A-2x byla určena pro vn trafo 6PN350 34 (+135V se odebíralo z pinu 8 vn trafa), novější verze 6PB00245 04 A-3 byla určena pro nové trafo 6PN350 42 (s integrovanou vn diodou, bez vývodu 8, +135V se odebíralo z kolektoru konc. tranzistoru). Obě verze používaly stejný typ tuneru FET-1T.
PopisČernobílý přenosný televizní přijímač - superhet s mezinosným odběrem zvukového doprovodu s kombinovaným napájením 220V / 12V modulové koncepce, vycházející ze základního modelu 4158AB Satelit. Obrazovka s úhlopříčkou 31 cm, předvolba 8-mi programů typu LPA-8. Váha 9 kg.

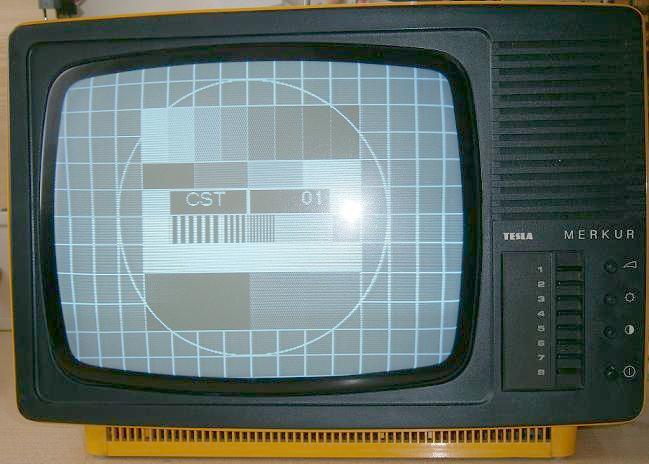

ReferenciaTechnické informace Tesla Orava č. 46 a č. 53, popř. č. 30. Foto: J.Frndalovics a M.Holuška ČR.

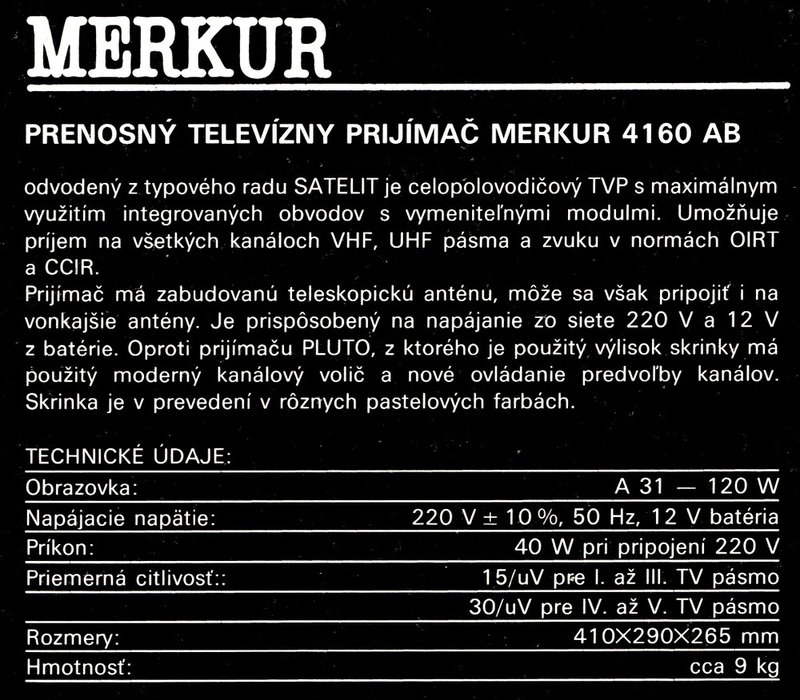

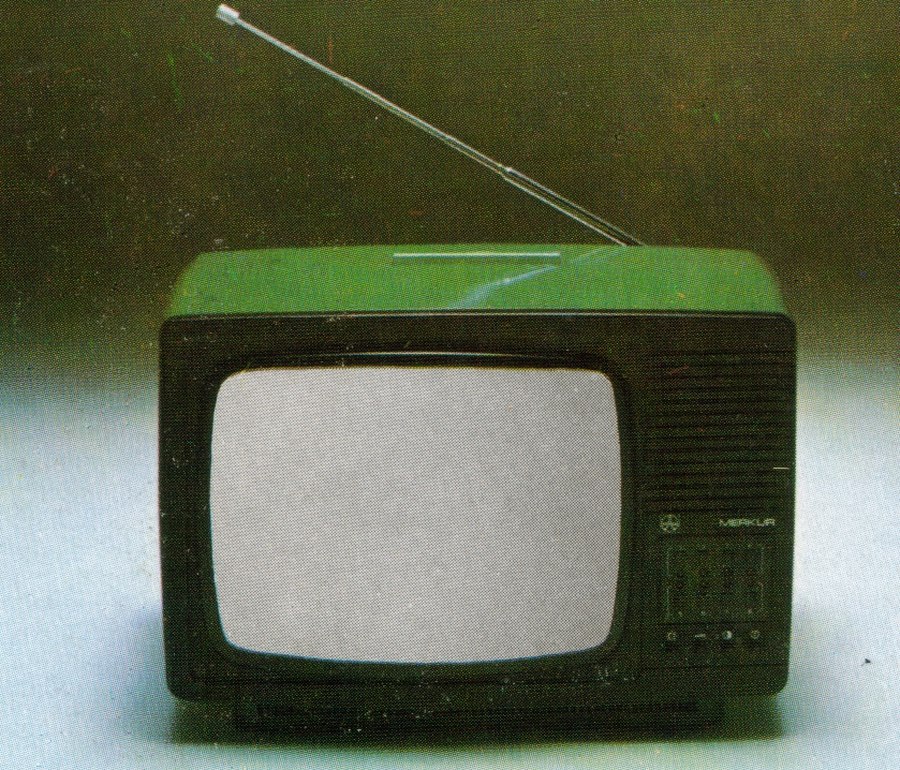

Reklamný katalóg Tesla Bratislava, 1984
Vytvorené: 25.12.2010
