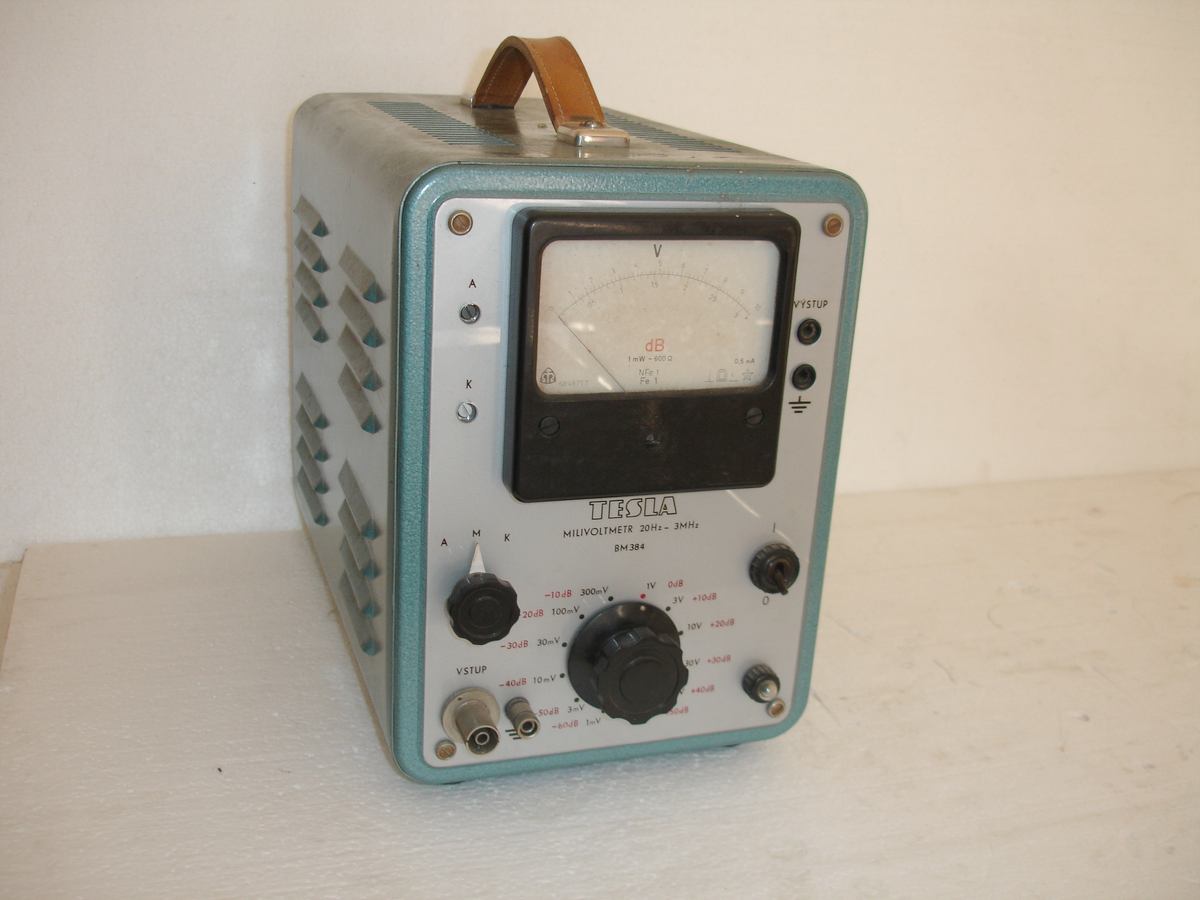

Tesla, BM384, NF milivoltmeter (Merací prístroj)
Katalógy
Názov | BM384 |
Model | NF milivoltmeter |
Výrobca | Tesla |
Výroba | od 1960? do |
Typ | Merací prístroj |
Osadenie |
|
Skrinka | Kov |
Varianty | |
Popis | NF milivoltmeter - je určen pro laboratorní a dílenská měření střídavých napětí o velikosti 0,1 mV až 300 V v kmitočtovém rozsahu 20 Hz až 3 MHz. Široký kmitočtový rozsah umožňuje jeho použití v nf i vf technice např. pro měření kmitočtových charakteristik aktivních a pasivních čtyřpólů apod. Přístroj má na vstupu katodový sledovač, za nímž následuje čtyřstupňový širokopásmový korigovaný zesilovač, na jehož výstupu je zapojeno měřidlo. Z katody čtvrtého stupně je vyvedeno napětí na výstupní svorky, takže přístroj lze použít jako měřicí zesilovač v celém kmitočtovém rozsahu. Celý zesilovač je stabilizován zápornou zpětnou vazbou, která zahrnuje i obvod voltmetru, který má stupnici cejchovanou ve voltech a decibelech. Vstupní odpor 8 Mohm, chyba měření cca ± 5 %. |
Referencia | Foto: V.Cingel SR
|
Vytvorené: 11.12.2010
